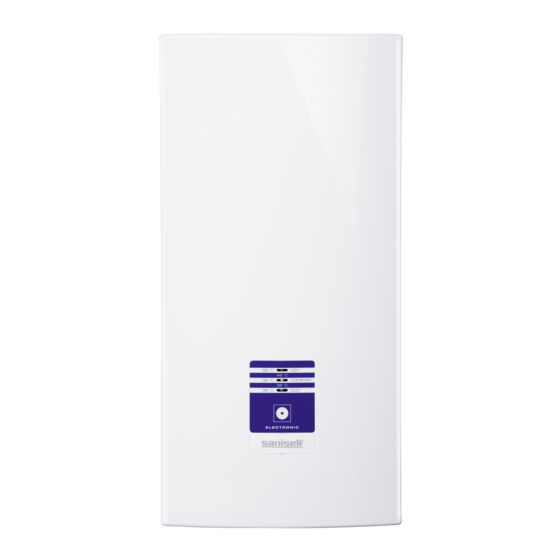

saniself 4 in 1 Montageanleitung
Komfortdurchlauferhitzer
Vorschau ausblenden
Andere Handbücher für 4 in 1:
- Gebrauchsanleitung für den anwender (8 Seiten) ,
- Montageanleitung (28 Seiten)
Verwandte Anleitungen für saniself 4 in 1
Inhaltszusammenfassung für saniself 4 in 1
- Seite 1 »4 in 1« Komfortdurchlauferhitzer Montageanleitung für den Fachhandwerker Chauffe-eau instantané électrique Instructions de montage pour l‘installateur 11.2018...
-
Seite 2: Inhaltsverzeichnis
„4 in 1“ Inhaltsverzeichnis 1. Sicherheitshinweise ................... . 4 Bei druckloser Installation zusätzlich zu beachten: . - Seite 3 Saniself Sommaire 1. Consignes de sécurité ................... 5 À...
-
Seite 4: Sicherheitshinweise
„4 in 1“ 1. Sicherheitshinweise Lesen Sie diese Hinweise sorgfältig durch, bevor Sie das Gerät installieren oder benutzen! Bewahren Sie diese Hinweise für spätere Verwendung zusammen mit dem Gerät auf! Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes verantwortlich ist. Gebrauchs anleitungen sind für den Endanwender bestimmt. -
Seite 5: Consignes De Sécurité
Saniself 1. Consignes de sécurité Lisez soigneusement les présentes instructions avant d’installer ou d’utiliser l’appareil ! Conservez ces instructions avec l’appareil en prévision d’une future utilisation ! La présente notice s’adresse au professionnel qui est responsable de l’installation de l’appareil ainsi qu’à l’utilisateur final. Les ins... -
Seite 6: Übersichtsdarstellung
„4 in 1“ 2. Übersichtsdarstellung Bei Ersatzteilbestellungen stets Gerätetyp und Serien nummer angeben! -
Seite 7: Technische Daten
Saniself 3. Technische Daten „4 in 1“ Energieeffizienzklasse Nennleistung / strom 18 kW (26 A) 21 kW (30 A) 24 kW (35 A) 27 kW (39 A) Elektroanschluss 3/PE 380..415 V AC 3/PE 400 V Erforderl. Leiterquerschnitt 4.0 mm 6.0 mm Warmwasser... -
Seite 8: Installation
„4 in 1“ 5. Installation Zu beachten sind: • VDE 0100 • EN 806 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Die ausschließliche Verwendung von geeignetem und unbeschädigtem Werkzeug Montageort •... -
Seite 9: Montagezubehör
Saniself 5. Installation Montagezubehör Für Installationen bei schwierigen Einbaubedingungen gibt es dieses Montagezubehör: Montagerahmen RDX (Art.-Nr. 34100) Mit Hilfe dieses Montagerahmens kann der Durchlauferhitzer montiert werden, wenn der Elektroanschluss an beliebiger Stelle unter dem Gerät aus der Wand kommt oder die Leitung Aufputz verlegt ist. -
Seite 10: Wandhalter Montieren
„4 in 1“ 5. Installation Wandhalter montieren Hinweis: Wenn Sie diesen Durchlauf erhitzer im Austausch gegen ein anderes Fabrikat montieren, müssen in der Regel keine neuen Löcher für den Wandhalter gebohrt wer den, der Punkt 2 entfällt dann. Spülen Sie die Wasserzuleitungen vor der Installation gründlich durch, um Schmutz aus den Leitungen zu entfernen. -
Seite 11: Gerät Montieren
Saniself 5. Installation Gerät montieren 1. Zum Öffnen des Gehäuses die Blende abnehmen und die zentrale Hauben schraube lösen. • Im Austauschfall kann es vor kom men, dass die Elektro zuleitung im oberen Geräte bereich vorhanden ist. Der Elektro anschluss erfolgt dann gemäß der Beschreibung »Elektro anschluss von oben«. -
Seite 12: Aufputzmontage
„4 in 1“ 6. Aufputzmontage Hinweis: Ziehen Sie die Überwurf muttern maßvoll an, um die notwendige Dichtheit zu erreichen, ohne die Armaturen oder die Rohrleitungen zu beschädi- gen. Bei Aufputzmontage sind die beiden ½ ZollEinschraubnippel und die ½ ZollDich tungen mit den ½ ZollÜberwurf muttern des Warmwasser und Kalt wasser anschluss... -
Seite 13: Elektroanschluss
Saniself 7. Elektroanschluss Nur durch den Fachmann! Zu beachten sind: Schaltplan • VDE 0100 • Bestimmungen der örtlichen Energie- und Wasser versorgungs unternehmen • Technische Daten und Angaben auf dem Typenschild • Gerät an den Schutzleiter anschließen! Bauliche Voraussetzungen Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das Gerät muss an den Schutzleiter angeschlossen werden. -
Seite 14: Elektroanschluss Von Oben
„4 in 1“ 7. Elektroanschluss Elektroanschluss von oben Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz, dass die Stromversorgung ausgeschaltet ist! 1. Öffnen Sie die im oberen Geräte bereich vorhandene Sollbruch stelle (S) an der Prägung durch kräftigen Druck mit einem stumpfen Werkzeug (z.B. Schrauben... -
Seite 15: Erstinbetriebnahme
Saniself 8. Erstinbetriebnahme Abb. 1: Stecker aufstecken Vor dem elektrischen Anschluss das Leitungsnetz und das Gerät durch mehrfa- ches, langsames Öffnen und Schließen des Warmwasser zapf ventiles mit Wasser füllen und so voll stän dig entlüften. Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen maximalen Durchfluss zu gewährleisten. -
Seite 16: Wartungsarbeiten
„4 in 1“ 9. Wartungsarbeiten Wartungsarbeiten dürfen nur von einem anerkannten Fachhand werksbetrieb durchgeführt werden. Reinigung und Wechsel des Filtersiebes im Anschlussstück bei Unterputzanschluss Der Kaltwasseranschluss dieses Durchlauferhitzers ist mit einem integrierten Absperrventil und Sieb ausgestattet. Durch Verschmutzung des Siebes kann die... -
Seite 17: Umwelt Und Recycling
Saniself 10. Umwelt und Recycling Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent... -
Seite 30: Garantiebedingungen
Garantiebedingungen Ein Garantieanspruch besteht 24 Monate lang ab Übergabe an den Endbenutzer (bei gewerblicher Nutzung 12 Monate). Bei Garantieansprüchen muss der dazuge hörige gültige Kaufbeleg vorgelegt werden. Ein Garantieanspruch besteht nur für in Deutschland gekaufte Geräte. Bei Schäden oder Funktionsstörungen, die durch unsachgemäße Verwendung, falschem Anschluss, Verschmutzung, Nichtbeachten der Montage, Wartungs...
