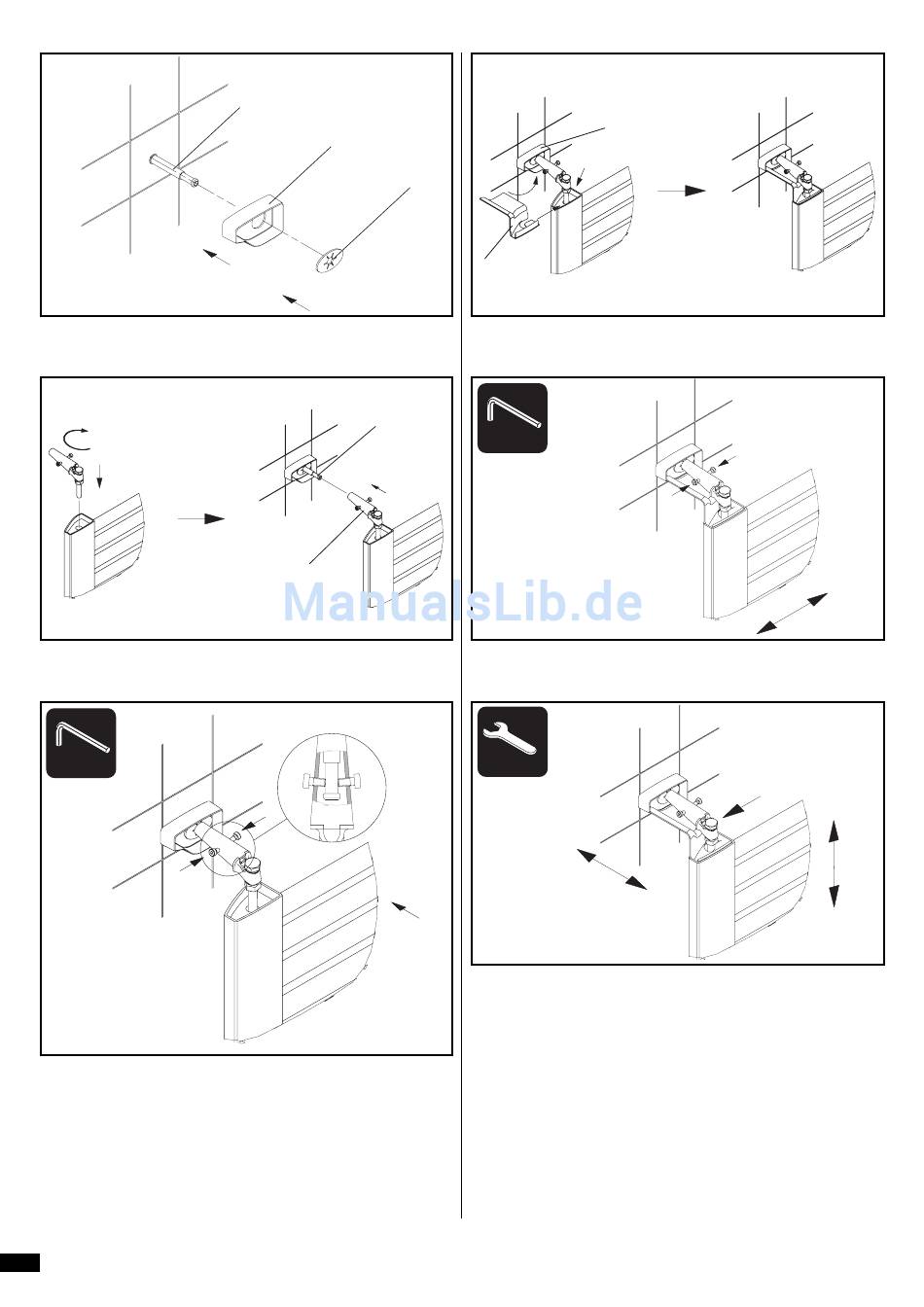

10 Wandrosette (P) und Fixierscheibe (I) aufstecken; danach Wandrosette
an der Wand fixieren.
11 Aufsteckhalter (F) in oberes Heizkörperende einige Gewindegänge
einschrauben und Heizkörper auf Haltebolzen (G) aufstecken.
SW 2,5
12 Heizkörper an die Wand schieben und durch leichtes Anziehen der
Schrauben M4 gegen Herabfallen sichern. Die Schrauben greifen in
den Absatz des Bolzens.
4
G
P
I
G
F
P
O
13 Befestigungsverkleidungen (O) auffädeln, in die Wandrosetten (P)
stecken und ins Rohrende drücken.
SW 2,5
14 Heizkörper ausrichten
Einstellen links/rechts, mittels Schrauben M4.
SW 13
15 Einstellen des Wandabstandes durch Verschieben entlang des Bolzens.
Einstellen hoch/tief durch Schraube am Aufsteckhalter.
