Bedienungsanleitung
User Instructions

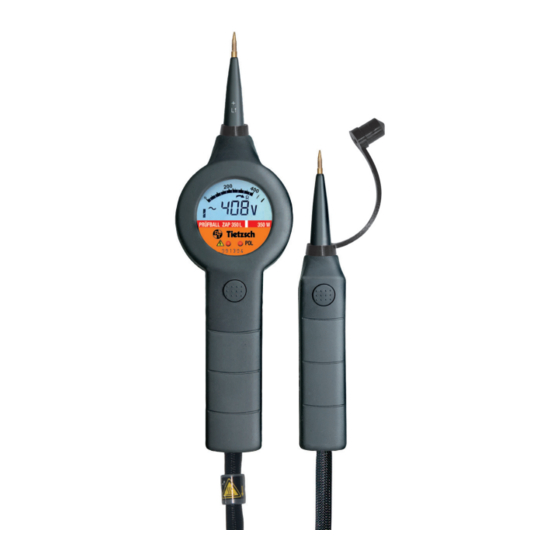

Prüfball ZAP 350L
Digitaler Zähleranlaufprüfer 350 W
Digital Electricity Meter Tester 350 W
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: +49 2333-75989
info@tietzsch.de
www.tietzsch.de
ZAP 350L_BA_06-2015
Werbung
Verwandte Anleitungen für Tietzsch ZAP 350L
Inhaltszusammenfassung für Tietzsch ZAP 350L
- Seite 1 Bedienungsanleitung User Instructions Prüfball ZAP 350L Digitaler Zähleranlaufprüfer 350 W Digital Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Telefon: +49 2333-75989 info@tietzsch.de www.tietzsch.de ZAP 350L_BA_06-2015...
- Seite 2 Erholzeit nach Prüfung mit höchster Nennspannung Gerät zum Arbeiten unter Spannung Taster (geschaltet) Dieses Gerät muss gemäß den geltenden Richtlinien und Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht entsorgt werden . Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...
- Seite 3 Der Prüfball ZAP 350L ist ein zweipoliger Spanungs- prüfer mit LCD- und LED-Anzeige nach EN/IEC 61243-3. Mit dem Prüfball ZAP 350L können Sie innerhalb des auf der Rückseite angegebenen Nennspannungs- bereiches Gleich- und Wechselspannungen prüfen, die Polarität ermitteln, Phase, Drehfeldrichtung und Durchgang feststellen und mit Hilfe der Lastzuschal- tung Zähleranlaufprüfungen durchführen.
- Seite 4 Spannungsprüfer müssen kurz vor und nach Möglichkeit auch nach dem Einsatz auf Funktion geprüft werden. Führen Sie den Funktionstest durch und überprüfen Sie das Gerät an einer bekannten Spannungsquelle (AC und DC). Fällt hierbei die Anzeige eines oder mehrerer Systeme aus, darf das Gerät nicht mehr verwendet werden.
- Seite 5 Durchgangsprüfungen auf Spannungsprüfen um. Das Gerät schaltet sich etwa 2 s nach der letzten Messung automatisch aus. Hinweis zum ZAP 350L: Der Prüfball ZAP 350L ist mit Tastern in beiden Handgriffen ausgestattet. Spannung wird mit gedrückten oder ungedrückten Tastern über die LCD- und LED-Anzeige angezeigt.
- Seite 6 Vor Überspannungen warnt die blinkende OL-Anzeige. In diesem Fall muss die Prüfung sofort abgebrochen werden! 4.4 Lastzuschaltung Der Prüfball ZAP 350L ist durch seine hohe zuschalt- bare Leistung zum schnellen Anlauftest bei der Inbetriebnahme von Stromzählern geeignet. Wenn beide Taster betätigen werden, wird ein niedriger Widerstand zugeschaltet, mit der auch in- duktive und kapazitive Störspannungen unterdrückt...
- Seite 7 4.5 Phase und Drehfeldrichtung prüfen Diese Prüfungen funktionieren ab Spannungen von 165 V (50 Hz) gegen Erde mithilfe der integrierten Batterie, siehe Abschnitt 5. Achtung! Bei diesen Prüfungen muss das Gerät an der Hand- habe des Anzeigeteils fest umfasst werden. Prüfungen können durch ungünstige Standorte wie Holztrittleitern oder stark isolierende Fußboden- beläge und bei nicht betriebsmäßig geerdeten...
- Seite 8 Werkstätten zulässig. Bei Beschädigung des Gerätes, Ausfall des Funktonstests nach Abschnitt 3. oder zur detaillierten Überprü- fung/Kalibrierung wenden Sie sich bitte an: service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller (Adresse siehe Seite 1). 8. Eingeschränkte Garantie- und Haftungsbeschränkung...
- Seite 9 Es werden keine weiteren Garantien wie die Eignung für bestimmte Anwendungen abgegeben. Wir übernehmen keine Haftung für Begleit- und Folgeschäden oder Verluste, gleich welche Ursache zugrunde liegt. 9. Technische Daten ZAP 350L Nennspannung: 50 ... 500 V AC/DC Nennfrequenzbereich: 0 ... 2000 Hz...
- Seite 10 10. Zubehör Allgemeine Hinweise Der Prüfbal ZAP ist an beiden Prüfelektroden mit einem Gewinde versehen. Es darf nur Original- Zubehör auf die Prüfelektroden aufgeschraubt werden, z. B. Freileitungsprüfspitzen, Kabeleinstechspitzen, Stiftspitzen, Adapter etc. Achtung! Die Verbindung zwischen Prüfspitze und Span- nungsprüfer ist jeweils zu kontrollieren! Überprüfen Sie die Funktion an einer bekannten Spannungs- quelle oder mit dem Durchgangstest.
-
Seite 11: Erhältliches Zubehör
Erhältliches Zubehör Art.Nr. Beschreibung 81020 SPB-S500 Verlängerungsspitze 500 mm, isoliertes Edelstahlrohr, 1000 V 81022 SPB-S600 Verlängerungsspitze 600 mm, isoliertes Edelstahlrohr, 1000 V 81028 SPB-S900 Verlängerungsspitze 900 mm, GFK, 1000 V 81021 SPB-S20-A Einstechspitze für Erdkabel, 1000 V 81023 SPB-S70 Stiftspitze, flexibler Stift 3 x 63 mm, CAT IV 600 V / CAT III 1000 V 81029... - Seite 13 User Instructions Prüfball ZAP 350L Digital Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 58256 Ennepetal GERMANY Phone: +49 2333-75989 info@tietzsch.de www.tietzsch.de ZAP 350L_BA_06-2015...
- Seite 14 Recovery time after tests with highest nominal voltage Device for live working Push-button This device has to be disposed according to the applica- ble regulations and laws (for Europe: WEEE 2012/19/EU). Please contact service@tietzsch.de in regard to the return of old devices.
- Seite 15 The Prüfball ZAP 350L is a two-pole voltage tester with LCD and LED indication in accordance with EN/IEC 61243-3. You can use the Prüfball ZAP 350L to measure d.c. and a.c. voltages in the rated voltage ranges menti- oned on the back, determine polarity, phase, phase sequence and continuity.
- Seite 16 The -LED (LV-indication) only serves as a indication for hazardous voltage and not as measurement value. With non pushed buttons this voltage detector may not permit to clearly indicate the absence of operating voltage in case of interference voltage because of its relatively high internal impedance.
- Seite 17 The instrument switches off automatically approxi- mately 2 seconds after the last measurement. Note: The Prüfball ZAP 350L is equipped with push- buttons on both handgears. Voltage is indicated by LEDs and the LCD either with or without pressing the push-buttons.
- Seite 18 In this case, the test procedure must be stopped immediately! 4.4 Load test The Prüfball ZAP 350L is through his high performance suitable for fast start-up tests at initial operation of electricity meters. With the connection of load, also inductive and capacitive interference voltages are suppressed.
- Seite 19 4.5 Testing phase and phase sequence These tests can be performed at a nominal voltage of at least 165 V (50 Hz) against earth using the integrated battery, see section 5. Attention! When performing these tests, the device must be hold closely at the handgrip of the display part.
- Seite 20 „000 kΩ“ is indicated when holding together the electrodes. 6. Maintenance 6.1 General information The Prüfball ZAP 350L is absolutely maintenance-free. Nevertheless, observe the following information in order to maintain safe operation: Always keep the voltage tester dry and clean.
- Seite 21 We are not liable for any indirect, incidental or conse- quential damages or losses arising from any cause or theory. 9. Technical data ZAP 350L Nominal voltage range: 50 ... 500 V AC/DC Nominal frequency range: 0 ...
- Seite 22 10. Accessories General information The Prüfball ZAP is provided with a thread on both test electrodes. Only original accessories may be screwed onto the test electrodes, e.g. test probes for overhead lines, insertion prods, pin prods, adapters etc. Attention! The connection between test probe and voltage tester has to be controlled in each case! Check function at a known voltage source or by continuity test.
-
Seite 23: Available Accessories
Available accessories Art.No. Type Description 81020 SPB-S500 Extension 500 mm, isulated stainless steel tube, 1000 V 81022 SPB-S600 Extension 600 mm, isulated stainless steel tube, 1000 V 81028 SPB-S900 Extension 900 mm, GRP tube, 1000 V 81021 SPB-S20-A Insertion prod for under- ground cables, 1000 V 81023 SPB-S70...
