Bedienungsanleitung
User Instructions

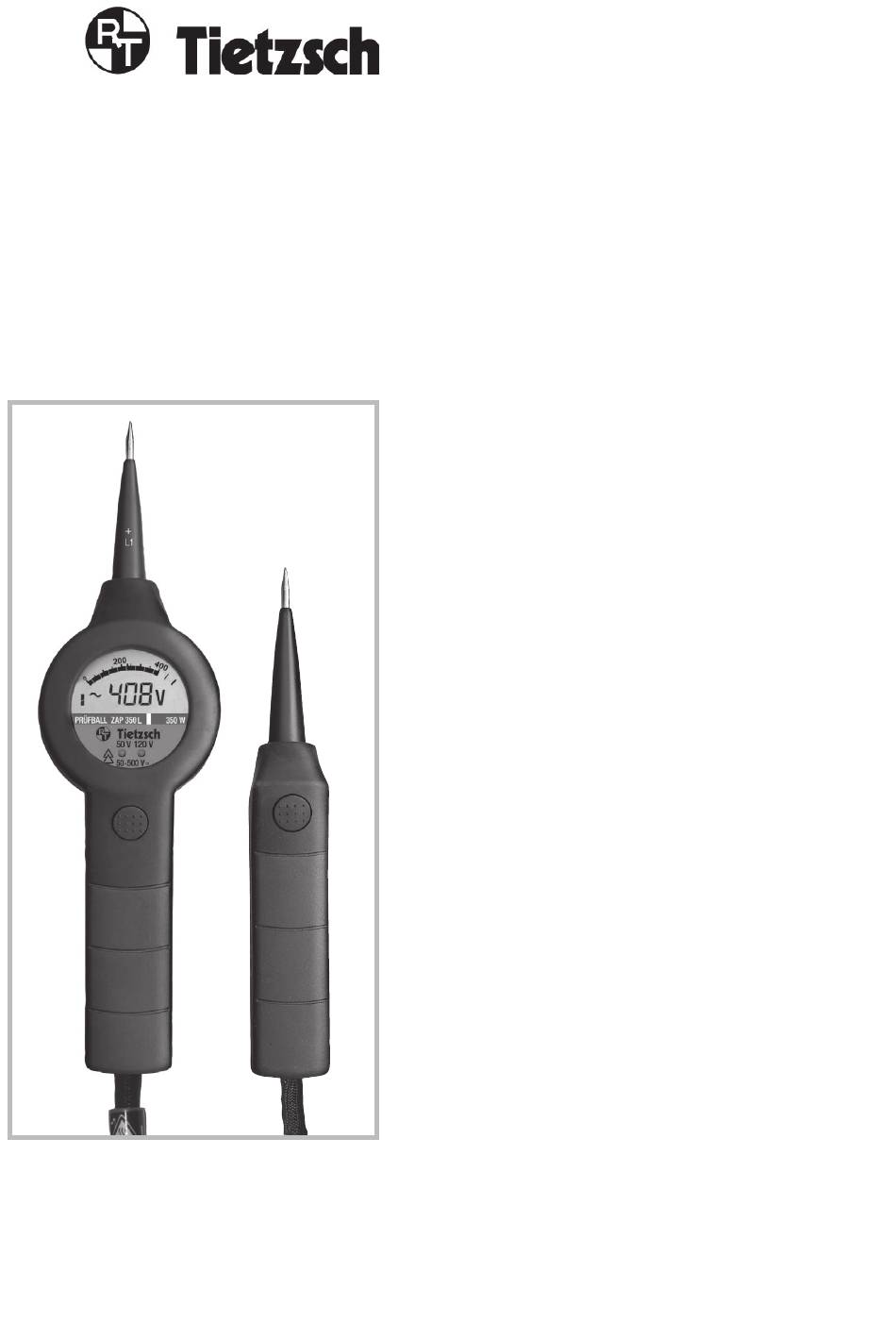

Prüfball ZAP 350L
Digitaler Zähleranlaufprüfer 350 W
Digital Electricity Meter Tester 350 W
Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
D-58256 Ennepetal
Telefon +49 2333-75989
Telefax +49 2333-75257
info@tietzsch.de
www.tietzsch.de
ZAP350L_BA_12-2011
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Tietzsch Prufball ZAP 350L
Inhaltszusammenfassung für Tietzsch Prufball ZAP 350L
- Seite 1 Bedienungsanleitung User Instructions Prüfball ZAP 350L Digitaler Zähleranlaufprüfer 350 W Digital Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Telefon +49 2333-75989 Telefax +49 2333-75257 info@tietzsch.de www.tietzsch.de ZAP350L_BA_12-2011...
- Seite 2 Symbole auf dem Gerät Achtung! Bedienungsanleitung beachten! EG-Konformitätskennzeichnung Einschaltdauer für Spannungsprüfung Gerät zum Arbeiten unter Spannung Taster (geschaltet) Dieses Gerät darf nicht mit dem Hausmüll entsorgt werden (WEEE 2002/96 EG). Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte an service@tietzsch.de...
- Seite 3 1. Anwendung Der Prüfball ZAP 350L ist ein zweipoliger Spanungs- prüfer mit LCD- und LED-Anzeige und zuschatlbarem, in der Verbindungsleitung integrierten Lastwider- stand. Mit dem Prüfball ZAP 350L können Sie innerhalb des auf dem Typenschild angegebenen Nennspannungs- bereiches Gleich- und Wechselspannungen prüfen, die Polarität ermitteln, Phase, Drehfeldrichtung, Durch- gang feststellen und mit Hilfe der Lastzuschaltung Zähleranlaufprüfungen durchführen.
- Seite 4 Besonderer Hinweis für die Lastprüfung Bei längerer Lastprüfung wird die Verbindungs- leitung heiß. Sie darf nicht geknickt werden und bei Gebrauch nicht aufgewickelt, verknotet oder um den Hals gehängt sein. Prüfungen mit Last dürfen nur bis zur Nennspannung 230 V durch- geführt werden.
-
Seite 5: Spannung Und Polarität Prüfen
4.3 Spannung und Polarität prüfen Achtung! Die zulässige Einschaltdauer beträgt ma ximal 30 s (Ausnahme: Laden des Gerätes an einer 230 V -Steck- dose, siehe 4.7). Hinweis: Ohne betätigte Taster hat der Prüfball einen hohen Innenwiderstand. In extremen Fällen kann eine Anzeige induktiven oder... -
Seite 6: Lastprüfung
4.5 Auslösung von RCDs Der Prüfball ZAP 350L kann durch eine integrierte Zusatzlast 500 mA-RCDs (Fi-Schutzeinrichtungen) bei 230 V auslösen. Prüfen Sie hierzu die Spannung zwischen Phase und Schutzleiter (Erde). Die Anzeige zeigt ca. 230 V. Betä- tigen Sie beide Taster des Prüfball ZAP 350L, der RCD (Fi-Schutzeinrichtung) löst aus und die Anzeige erlischt. - Seite 7 5. Technische Daten Nennspannung: 50 ... 500 V AC/DC Spannungsanzeige: hochohmig, direkt anzeigend: LED ≥ 50 V ~ und ≥ 120 V + - LCD ≥ 50 V hintergrundbeleuchtet Genauigkeit 2,5 % + 5 Digit niederohmig geschaltet: zusätzliches Anzeigesymbol für die zugeschaltete Last Phase / Drehfeld / Polarität: kapazitiv, ohne Berührungselek-...
- Seite 8 Eine Reparatur ist nur durch den Hersteller oder durch vom Hersteller ausdrücklich ermächtigte Werkstätten zulässig. Bei Beschädigung des Gerätes oder zur Überprüfung/Kalibrierung wenden Sie sich bitte an: service@tietzsch.de oder senden Sie das Gerät mit Fehlerbeschreibung an den Hersteller. (Adresse siehe Seite 1) 7.1 Wiederholungsprüfung Nach EN 61243-3: 2011-02 soll die Frist für die Wieder-...
- Seite 9 8.2 Prüfspitzen etc. Allgemeine Hinweise Es dürfen nur aufschraubbare SPB-Prüfspitzen etc. vom Hersteller verwendet werden (z.B. Kabeleinstech- spitzen, Freileitungsprüfspitzen, Verlängerungsspit- zen). Die Verlängerung wird mit der Muffe auf die Prüfelektrode des Spannungsprüfers aufgesteckt und unter leichtem Anpressdruck festgeschraubt. Das Gewinde der Prüfspitze drückt dabei etwa 1 1/2 Gewindegänge auf den konischen Teil der Prüfelek- trode.
- Seite 11 User Instructions Prüfball ZAP 350L Digital Electricity Meter Tester 350 W Rudolph Tietzsch GmbH & Co. KG Willringhauser Straße 18 D-58256 Ennepetal Fon +49 2333-75989 Fax +49 2333-75257 info@tietzsch.de www.tietzsch.de ZAP350L_BA_12-2011...
- Seite 12 Symbols on the instrument Attention! Observe user instructions! EC conformity On-time for voltage testing Device for live working Push-button This devices may not be disposed with the domestic waste (WEEE 2002/96 EG). Please contact service@tietzsch.de in regard to the return of old devices.
- Seite 13 1. Application The Prüfball ZAP 350L is a two-pole voltage tester with LCD and LED indication and connectible load resi- stance which is integrated within the connecting line. You can use the Prüfball ZAP 350L to measure d.c. and a.c. voltages within the rated voltage range mentioned on the type plate, determine polarity, phase, phase sequence, continuity, as well as perform fast start-up tests by connecting the load.
- Seite 14 Special note for load tests During longer load tests the connection line warms up. Neither bend or wind the connecting line during the test procedure nor knot and hang the line around your neck. Load tests may only be performed up to 230 V rated voltage.
- Seite 15 4.3 Voltage tests and polarity Attention! The maximum allowable on-time is 30 s (exception: when charging the device at a 230 V socket, see 4.7). Note! When the push-buttons are not pressed the Prüfball has a high internal resistance. In extreme cases, indication of inductive or capacitive voltages may occur which disappears when both push-buttons are pressed.
- Seite 16 4.5 RCD-tripping The Prüfball ZAP 350L can activate 30 mA RCDs (residual-current-operated protective device) at 230 V. Therefore check the voltage between phase and protective line (earth). Display indicates 230 V. Press both push-buttons of the Prüfball ZAP 350L, RCD is activated and display turns off. 4.6 Load test With the connection of load, also inductive and capacitive interference voltages are suppressed.
- Seite 17 5. Technical Data Rated voltage: 50 ... 500 V AC/DC Voltage indication: high-impedance, direct reading: LED ≥ 50 V ~ and ≥ 120 V + - LCD ≥ 50 V backlit accuracy 2,5 % + 5 digit low-resistive connected: additional display symbol for connected load Phase / Phase sequence / Polarity: capacitive, without accessible...
- Seite 18 Repair is only allowed by the manufacturer or ex- plicitly authorised repair shops. In case of damages or for inspection and calibration, please contact: service@tietzsch.de or send the device back to the manufacturer (address see page 1). 7.1 Repeated examination In accordance with EN 61243-3: 2011-02 the period for repeated examinations may not exceed six years.
- Seite 19 8.2 Test probes etc. General information Only screwable SPB test probes from the manufac- turer may be used (e.g. insertion prods, probes for overhead lines and extension test probes). The test probe is attached with its sleeve to the test electrode of the voltage tester and bolted on under slight pressure.
