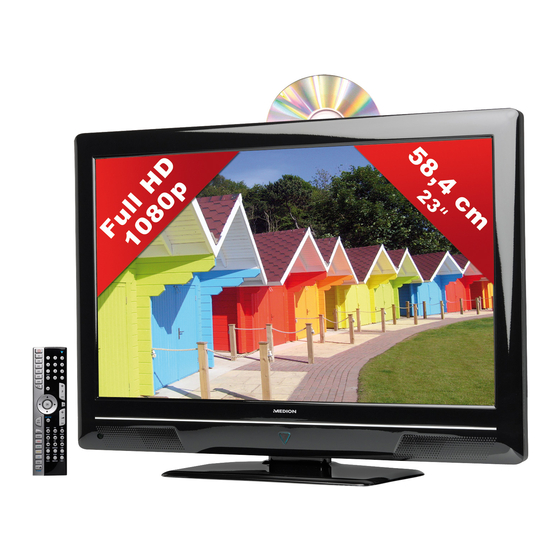

Geräteübersicht LCD-TV Vorderseite und rechte Seite Bildschirm Betriebsanzeige: leuchtet orange auf, wenn sich das Gerät im Standby-Modus befindet. Leuchtet blau, wenn das Gerät eingeschaltet ist. Infrarot-Sensor: Empfangsfeld für die Infrarot-Signale der Fernbedienung. EJECT Disk auswerfen Disk: Wiedergabe starten oder unterbrechen VOL +/VOL - die Lautstärke einstellen oder im Menü...
Rückseite DVD-Laufwerk ANT. Zum Anschluss der Antenne USB 1-2 (5V 500 mA max.) USB-Anschlüsse für Medienwiedergabe AUDIO L R Audio-Eingänge (rot/weiß) für AV und YPbPr IN Video-Eingang Cinch (gelb) YPbPr IN 3,5 mm Klinke Komponenten-Eingang zum Anschluss von Geräten mit Komponenten-Ausgang Zum Anschluss eines Kopfhörers mit 3,5-mm-Klinkenstecker VGA Anschluss zum Anschluss eines PCs...
Seite 5
POWER, d. h. LCD-TV vorübergehend ausschalten Favoritenliste aufrufen, siehe auch Seite 20. FAV- Vorheriger Favoritensender FAV+ Nächster Favoritensender P.MODE Bildmodus auswählen, siehe auch Seite 19 und Seite 33. S.MODE Tonmodus auswählen, siehe auch Seite 19 und Seite 34. Zifferntasten TV: Programmwahl, Videotext: Seitenwahl -/-- Keine Funktion INPUT...
Seite 6
GOTO Zum Anwählen eines gewünschten Abschnitts auf einer DVD DVD/VCR: STOP-Taste, Wiedergabe / Aufnahme beenden PROGRAM DVD: Abspielliste des DVD-Players programmieren Rote Taste Farbtaste für die Benutzung im Videotext INTRO DVD: Anspielfunktion Grüne Taste Farbtaste für die Benutzung im Videotext REPEAT DVD: Wiedergabemodus des einstellen Gelbe Taste...
Inhalt Geräteübersicht ...................1 LCD-TV ......................... 1 Vorderseite und rechte Seite ................1 Rückseite ......................2 Fernbedienung ..................... 3 Inhalt ....................6 Hinweise zu dieser Anleitung ..............9 Bestimmungsgemäßer Gebrauch ................9 Full HD ......................... 9 ...
Seite 8
Quelle wählen ..................... 20 Der DVD-Modus ................. 21 Vom TV- zum DVD-Modus wechseln ..............21 DVD einlegen ...................... 21 Bedienung über den LCD-TV ................22 Bedienung über die Fernbedienung ..............23 DVD Menüsystem ....................25 ...
Seite 9
Dieses Handbuch ist urheberrechtlich geschützt. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten. Das Copyright liegt bei der Firma MEDION®. Technische und optische Änderungen sowie Druckfehler vorbehalten. Dieses Produkt verwendet urheberrechtlich geschützte Technologien, die durch Patente in den USA und andere geistige Eigentumsrechte geschützt werden.
Hinweise zu dieser Anleitung Lesen Sie unbedingt diese Anleitung aufmerksam durch und befolgen Sie alle aufgeführten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres LCD-TVs. Halten Sie diese Anleitung stets griffbereit in der Nähe Ihres LCD-TVs. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des LCD-TVs dem neuen Besitzer weitergeben zu können.
Lieferumfang Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Achtung! Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr! Mit dem von Ihnen erworbenen Produkt haben Sie erhalten: ...
Sicherheitshinweise Betriebssicherheit Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät spielen. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von Ihnen Anweisungen, wie das Gerät zu benutzen ist.
Aufstellort Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber völlig ungefährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäßig zu lüften. Wir haben bei der Entwicklung dieses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich unterschritten werden.
Vorgesehene Umgebung Das Gerät kann bei einer Umgebungstemperatur von +5 °C bis +40 °C und bei einer relativen Luftfeuchtigkeit von 20 % - 85 % (nicht kondensierend) betrieben werden. Im ausgeschalteten Zustand kann der LCD-TV bei -20 °C bis +60 °C gelagert werden.
Umgang mit Batterien Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung können Batterien auslaufen, sich stark erhitzen, entzünden oder gar explodieren, was Schäden für Ihr Gerät und Ihre Gesundheit zur Folge haben könnte. Bitte befolgen Sie unbedingt folgende Hinweise: Halten Sie Kinder von Batterien fern.
Der DVD-Spieler Der DVD-Spieler ist ein Laserprodukt der Klasse 1. Das Gerät ist mit einem Sicherheitssystem ausgerüstet, das das Austreten von gefährlichen Laserstrahlen während des normalen Gebrauchs verhindert. Um Augenverletzungen zu vermeiden, manipulieren oder beschädigen Sie niemals das Sicherheitssystem des Geräts. Hinweise zur Konformität Das LCD-TV erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit.
Inbetriebnahme Hinweis Lesen Sie vor der Inbetriebnahme bitte unbedingt das Kapitel "Sicherheitshinweise" auf Seite 8. Auspacken Wählen Sie einen geeigneten Platz zum Aufstellen. Öffnen Sie den Karton sehr vorsichtig, um eine mögliche Beschädigung des Gerätes zu verhindern. Dies kann passieren, wenn zum Öffnen ein Messer mit einer langen Klinge verwendet wird.
Batterien in die Fernbedienung einlegen Öffnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung. Legen Sie zwei Batterien vom Typ R03 (AAA) 1,5 V in das Batteriefach der Fernbedienung ein. Beachten Sie dabei die Polung der Batterien (im Batteriefachboden markiert).
Nach dem ersten Einschalten Wenn Sie Ihr Gerät zum ersten Mal einschalten, werden Sie durch die Erstinstallation geführt. Diese kann jederzeit über das Menü EINRICHTEN > Erstinstallation aufgerufen und noch mal durchgeführt werden. Siehe auch Seite 35. Wählen Sie mit den Richtungstasten die Sprache aus und drücken Sie OK. ...
Bedienung Programmauswahl Um ein Programm auszuwählen, drücken Sie entweder eine der Tasten CH+/– (am Gerät oder an der Fernbedienung) oder wählen Sie das Programm über eine Zifferntaste direkt an. Für eine zwei- oder dreistellige Nummer geben direkt die Ziffern hintereinander ein. ...
Zoom 2 Erweiterte Zoomstufe von Zoom1. Das Bild wird zusätzlich noch nach links und rechts ausgedehnt. Diese Einstellung der Bildformate können Sie auch im Menü EINRICHTEN > Bildformat ändern. Hinweis: Bitte beachten Sie, dass je nach eingestellter Bildquelle nicht alle Bildformate zur Verfügung stehen.
Der DVD-Modus Über den DVD-Modus wird der integrierte DVD-Player angesteuert. Vom TV- zum DVD-Modus wechseln Mit der Taste INPUT rufen Sie die Auswahlliste der Quellen auf. Über die Richtungstasten gehen Sie zu DVD. Bestätigen Sie Ihre Wahl mit der Taste OK. ...
Bedienung über den LCD-TV Über die Bedientasten am LCD-TV stehen Ihnen folgende Funktionen zur Verfügung: EJECT Auswurftaste DVD aus dem Schacht auswerfen PLAY-/PAUSE-Taste Wiedergabe starten oder anhalten Um weitere Funktionen einzustellen oder Befehle einzugeben, müssen Sie die mitgelieferte Fernbedienung benutzen.
Bedienung über die Fernbedienung Über die Fernbedienung stehen Ihnen zur Bedienung des DVD-Players folgende Funktionen zur Verfügung:...
Seite 25
POWER, d. h. LCD-TV vorübergehend ausschalten Richtungstasten In bestimmten Menüs Auswahl bestätigen. Wird auch als ENTER benutzt LANG DVD: Sprachauswahl in der DVD Wiedergabe ANGLE Kameraposition (Blickwinkel) in der DVD Wiedergabe auswählen ZOOM DVD: Zoomfunktion beim DVD-Player D.DISPLAY DVD: zeigt Informationen der eingelegten DVD an, wie z.B. Kapitel, abgespielte Zeit etc.
DVD Menüsystem Das DVD Menüsystem rufen Sie mit der Taste DVD SETUP auf. Menü SYSTEM Menüpunkt Einstellung TV-SYSTEM Einstellung des TV-Systems. Einstellmöglichkeiten: NTSC (z. B. für die USA) , PAL (u. a. Deutschland), AUTO BILDFORMAT Einstellung des Bildformats. Einstellmöglichkeiten: 4:3 PS, 4:3 LB, 16:9 PASSWORT Passworteingabe für die Kindersicherung.
Menü SPRACHE Menüpunkt Einstellung OSD SPRACHE Wählen Sie die Sprache des OSD-Menüs. Sie stellt sich unmittelbar um. AUDIO SPRACHE Hierüber stellen Sie die Sprachspur der DVD ein, soweit die DVD über mehrere Sprachspuren verfügt. UNTERTITEL Hierüber schalten Sie den Untertitel der DVD ein, soweit die DVD über Untertitel verfügt.
Der Media-Modus Über den Media-Modus wird der USB-Anschluss angesteuert. Hinweise zur USB Nutzung Unter Umständen sind bestimmte Arten von USB-Geräten (MP3-Player, externe Festplatten) mit diesem LCD-TV nicht kompatibel. Schließen Sie das USB-Gerät direkt an. Benutzen Sie kein separates Kabel, da Kompatibilitätsprobleme entstehen können.
Videotext Videotext ist ein kostenloser Service, der von den meisten Fernsehstationen ausgestrahlt wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Die Bedienung des Videotexts Zur Bedienung des Videotexts verfügt Ihre Fernbedienung spezielle Videotext-Tasten. Wählen Sie ein Fernsehprogramm, das Videotext ausstrahlt.
Nützliche Videotext-Eigenschaften INDEX Mit der Taste INDEX wählen Sie die Hauptseite des Videotextes aus. HOLD Die Videotextseite, die Sie gewählt haben, enthält möglicherweise mehr Informationen, als auf einen Bildschirm passen. In diesem Fall wird die Information auf mehrere Unterseiten aufgeteilt. Die Unterseiten werden in regelmäßigen Zeitabständen weitergeblättert.
Grundeinstellungen im OSD-Menü Über das OSD-Menü (On Screen Display) können Sie bestimmte Parameter des LCD- TVs einstellen. Im Menü navigieren Drücken Sie die Taste MENU, um das OSD zu aktivieren. Am unteren Rand werden die jeweils möglichen Einstellungen angezeigt. ...
Menüsystem Menü KANAL Menüpunkt Einstellung Automatische Hier führen Sie einen Programmsuchlauf durch. Abstimmung Es stehen Ihnen unterschiedliche Suchoptionen zur Verfügung. Wenn Sie die Suchoption ausgewählt haben, drücken Sie OK, um die Sendersuche zu starten. Mit MENU können Sie die Suche vorzeitig abbrechen. In diesem Fall werden die gefundenen Kanäle nicht gespeichert.
Seite 33
Menüpunkt Einstellung Sender bearbeiten Hier sehen Sie die aktuell gespeicherten Sender. Für jeden Sender können Sie die nachfolgenden Einstellungen vornehmen. Löschen Wählen Sie den Sender an, den Sie löschen möchten, und drücken Sie die rote Taste [PROGRAM]. Drücken Sie die Taste Ja, wenn Sie sich sicher sind, dass Sie den Sender löschen möchten.
Videorekorder manuell speichern Die manuelle Programmsuche können Sie verwenden, um z. B. einen Videorekorder auf das LCD-TV einzustellen. Nachdem LCD-TV und Videorekorder über das Antennenkabel miteinander verbunden sind (siehe Videorekorder anschließen, Seite 40), stellen Sie Ihren Videorekorder auf das Testsignal. Führen Sie eine manuelle Programmsuche im Suchlauf mit dem LCD-TV durch.
Menü TON Menüpunkt Einstellung Soundmodus Audiomodus wählen: Standard, Musik, Film, Sport, Persönlich. Diese Funktion entspricht der Taste S.MODE. Bei der Einstellung Persönlich können Sie Höhen, Bässe und Balance selbst einstellen. Bei den anderen Einstellungen sind diese Parameter fest definiert. Höhen Höhen verringern bzw.
Menü UHRZEIT Menüpunkt Einstellung Anzeige der Uhrzeit. Einstellung nicht möglich. Diese Option steht nur im DTV Modus zur Verfügung. Zeitzone Hierüber können Sie die Zeitzone einstellen. Diese Option steht nur im DTV Modus zur Verfügung. Einschlaf-Timer Wählen Sie eine Zeit, nach der sich das Gerät selbständig ausschaltet.
Menü SPERREN Menüpunkt Einstellung System sperren Hierüber schalten Sie die Einstellungen Sender sperren, Altersvorgabe und Tastensperre frei. Geben Sie dafür das Passwort ein. Im Auslieferungszustand: 0000. Passwort Es öffnet sich ein Feld zur Eingabe der Passwörter. eingeben Altes Passwort Geben Sie mit den Zifferntasten das eingeben bestehende Passwort ein.
Menü EINRICHTEN Menüpunkt Einstellung OSD Sprache Wählen Sie die Sprache des OSD-Menüs oder die TT-Sprache ein. Sie stellt sich unmittelbar um. TT Sprache Die Voreinstellung ist West. Falls Sie sich in einem anderen Sprachraum befinden, können Sie die Spracheinstellung ändern. Gehörlosenhilfe Wenn der Sender spezielle Audiosignale für Hörgeschädigte überträgt, können Sie die Einstellung auf Ein stellen, um diese...
EPG - Programmführer Mit der Taste EPG öffnen Sie das "elektronische TV-Programm". In der Tabelle sehen Sie die aktuelle sowie die nächste Sendung für die verfügbaren Sender. Wählen Sie mit ein Programm aus. Gehen Sie mit in den Programmführer des ausgewählten Programms. ...
Geräte anschließen Kopfhörer anschließen Den Kopfhörer schließen Sie an die Kopfhörerbuchse an. Vorsicht! Das Benutzen eines Kopfhörers mit zu großer Lautstärke erzeugt übermäßigen Schalldruck und kann zu bleibenden Hörschäden führen. Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein. Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.
3. Mit einem SCART-Kabel Schließen Sie einen DVD-Player mit SCART-Kabel an die Buchse SCART an. 4. Mit einem Stereo-Cinch-Kabel und einem Video-Cinch-Kabel Verbinden Sie ein Video-Cinch-Kabel (gelber Stecker) mit dem Video-Eingang des LCD-TVs und dem Video-Ausgang des externen Geräts. ...
Alternative Sofern Ihr DVD-Rekorder über einen HDMI- Ausgang verfügt, schließen Sie ein HDMI-Kabel (nicht im Lieferumfang) an den HDMI-Eingang des LCD-TVs und den HDMI-Ausgang des externen Geräts an. Receiver (SAT, DVB-T, Decoder etc.) anschließen Sie haben verschiedene Möglichkeiten ein Gerät, das als Empfänger für das LCD-TV eingesetzt werden soll (z.
DVD- oder Videorekorder und SAT-Receiver anschließen Wenn Sie gleichzeitig einen DVD- oder Videorekorder und einen SAT-Receiver anschließen möchten, können Sie folgende Anschlussart verwenden: Schließen Sie den Receiver wie oben beschrieben an. Verbinden Sie nun den Receiver mit einem SCART-Kabel am SCART-Ausgang des DVD-Rekorders und den entsprechenden SCART-Eingang des Receivers.
Zur Übertragung des Tons schließen Sie ein Stereo-Cinch-Kabel mit 3,5-mm- Stereoklinkenstecker an die VGA-AUDIO-IN-Buchse an. PC anschließen Das LCD-TV wird wie ein Monitor oder ein zusätzlicher Monitor an Ihren PC oder Ihr Notebook angeschlossen. Das Bild Ihres PCs/Notebooks wird dann auf das LCD-TV übertragen.
Problembehebung Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgehen. Wir möchten Ihnen hiermit einen Leitfaden an die Hand geben, um das Problem zu lösen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen, helfen wir Ihnen gerne weiter.
Seite 46
Das Bild ist Es liegen möglicherweise Interferenzen von Autos, gepunktet. Zügen, Leitungen, Neonleuchten, etc. vor. Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Legen Sie die Kabel weiter auseinander. Es erscheinen Streifen Liegt eine Interferenz von einem anderen Gerät vor? am Bildschirm oder ...
Benötigen Sie weitere Unterstützung? Wenn die Vorschläge in den vorangegangenen Abschnitten Ihr Problem nicht behoben haben, nehmen Sie bitte Kontakt mit uns auf. Sie würden uns sehr helfen, wenn Sie uns folgende Informationen zur Verfügung stellen: Welche externen Geräte sind angeschlossen? ...
Seite 48
Beschreibung Akzeptierte Zahl 2 1 Sub-Pixel Helle Sub-Pixel 2 nebeneinander liegend 0 (horizontal/vertikal) Minimaler Abstand zwischen hellen 5 mm Abstand und dunklen Sub-Pixel 8 Einzeln Dunkle Sub-Pixel 2 2 nebeneinander liegend Minimaler Abstand zwischen hellen ...
Reinigung Die Lebensdauer des LCD-TVs können Sie durch folgende Maßnahmen verlängern: Achtung! Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel. Auf der Hochglanzpolierung befinden sich Schutzfolien, um das Fernsehgerät vor Kratzern zu schützen. Ziehen Sie die Folien ab, nachdem Sie das TV- Gerät korrekt aufgestellt haben.
Entsorgung Verpackung Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführt werden können. Gerät Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll.
Seite 52
Wenn Sie Audio-CDs verwenden, achten Sie auf den Aufdruck Bitte beachten Sie: Es gibt heute viele, zum Teil nicht standardisierte CD-Aufnahmeverfahren und Kopierschutzverfahren, sowie unterschiedliche CD-R- und CD-RW-Rohlinge. Darum kann es in Einzelfällen zu Einlesefehlern oder -verzögerungen kommen. Dies ist kein Defekt des Geräts. Zulässige Umgebungstemperatur +5 °C - +35 °C Zulässige relative Luftfeuchtigkeit...
Seite 53
MTC - Medion Technologie Center Freiherr-vom-Stein-Straße 131 45473 Mülheim / Ruhr Deutschland Hotline: 01805 - 668 688 Fax: 01805 - 665 566 (0,14 Euro/Minute aus dem dt. Festnetz, Mobilfunk max. 0,42 Euro/Minute.) Servicebereich der Homepage: www.medion.de/service www.medion.de 30012871_MD20296_MC_DE.indd 1...
