Anschluss

Anschluss der Netzversorgung

Stellen Sie sicher, dass vor dem Anschluss des Gerätes der Netzstecker gezogen ist.
Trennen Sie ebenfalls alle anderen beteiligten Geräte von Ihrer Stromversorgung.
› Generell: Achten Sie darauf, die Anschlüsse seitenrichtig zu verbinden, d.h. immer links mit
links und rechts mit rechts.
Anschluss analoger Endgeräte
› Benutzen Sie zum Anschluss der Cinchbuchsen nur hierfür geeignete, abgeschirmte Cinchlei-
tungen. Bei der Verwendung anderer Kabel können Störungen auftreten. Um Verzerrungen oder
Fehlanpassungen zu vermeiden, die zu der Beschädigung des Gerätes führen können, dürfen an
die Cinchbuchsen nur Geräte angeschlossen werden, welche ebenfalls über Cinchanschlüsse
verfügen. Beim Anschluss ist auf die richtige Wahl des Kanals zu achten. Aus diesem Grund sind
die Stecker rot bzw. weiß eingefärbt. In der Regel sind dies auch die Stecker der Kabel bzw. die
Kabel selbst. Kabel zum Anschluss sind nicht Bestandteil des Lieferumfangs und müssen separat
im Handel bezogen werden.
› Folgende Cinchanschlüsse für Endgeräte stehen Ihnen zur Verfügung:
Phono › Hier dürfen nur Plattenspieler angeschlossen werden!
Tape/Aux, DVD/CD, Tuner, DAB › Schließen Sie die Geräte, wie CD- oder DVD-Player, ent-
sprechend der Bezeichnungen an. Die Bezeichnungen
dienen der Übersicht und Logik. Aus technischer Sicht
können Sie aber auch einen Tuner an den CD-/DVD- oder
DAB-Anschluss anschließen.

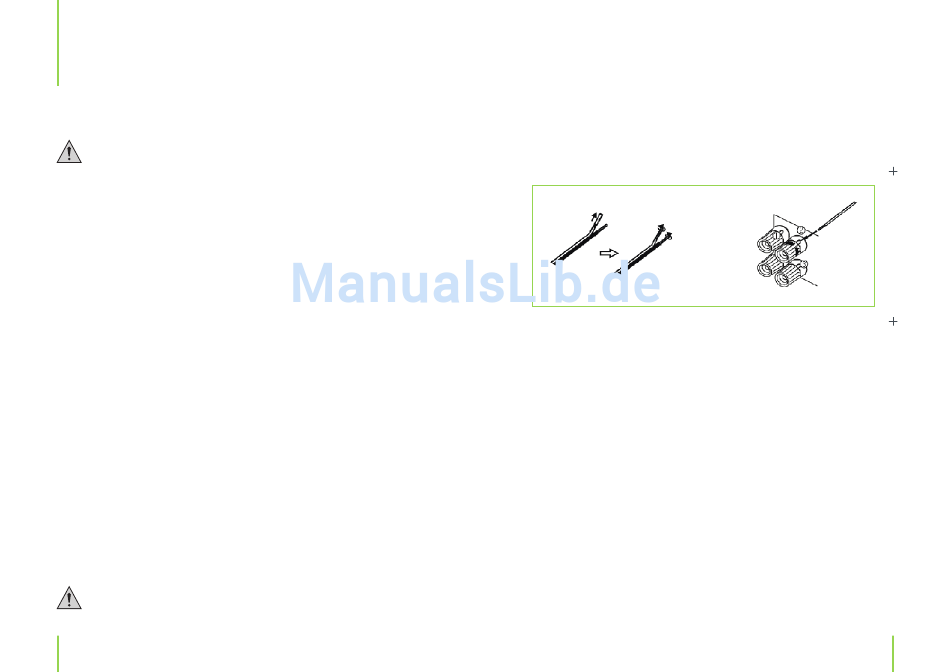

Anschluss der Lautsprecher

Die Verdrahtung zu den Lautsprechern muss zweiadrig durchgeführt werden. Deiso-
lieren Sie alle Verbindungsstellen. Achten Sie darauf, dass keine der Leitungen durch
16 Kapitel 5 Anschluss
5
› Verbinden Sie die Lautsprecher direkt mit dem Verstärker. Verwenden Sie keine Kopfhörer-
adapter oder Verteilerboxen. Im Zweifelsfall sollten Sie mit einem Fachmann Rücksprache halten.
› Achten Sie darauf, dass alle Lautsprecher richtig gepolt sind, also die Plus- und Minuskennzei-
chen übereinstimmen.
› Der Verstärker wurde für den Betrieb an Lautsprecherimpedanzen von 4 bis 16 Ohm entwickelt.
› Verwenden Sie auf keinen Fall Lautsprecher mit einer niedrigeren Impedanz.
› Schließen Sie das Lautsprecherpaar an die gekennzeichneten Klemmen an.
› Verbinden Sie den (+)-Pol des linken Lautsprechers mit der roten Lautsprecherklemme.
› Verbinden Sie den (–)-Pol des linken Lautsprechers mit der schwarzen Lautsprecherklemme.
› Verbinden Sie den (+)-Pol des rechten Lautsprechers mit der roten Lautsprecherklemme.
› Verbinden Sie den (–)-Pol des rechten Lautsprechers mit der schwarzen Lautsprecherklemme.
scharfe Kanten beschädigt werden kann. Verwenden Sie nur Lautsprecher mit einer
ausreichenden Belastbarkeit (2 x 40 Watt RMS bei 8 Ohm und 2 x 50 Watt RMS bei 4
Ohm). Überprüfen Sie vor dem erstmaligen Einschalten nochmals alle Anschlüsse auf
Richtigkeit.
