Zanussi ZWH 6140 P Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für ZWH 6140 P:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Benutzerinformation
DE
Waschmaschine
ZWH 6140 P

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zanussi ZWH 6140 P

Inhaltszusammenfassung für Zanussi ZWH 6140 P

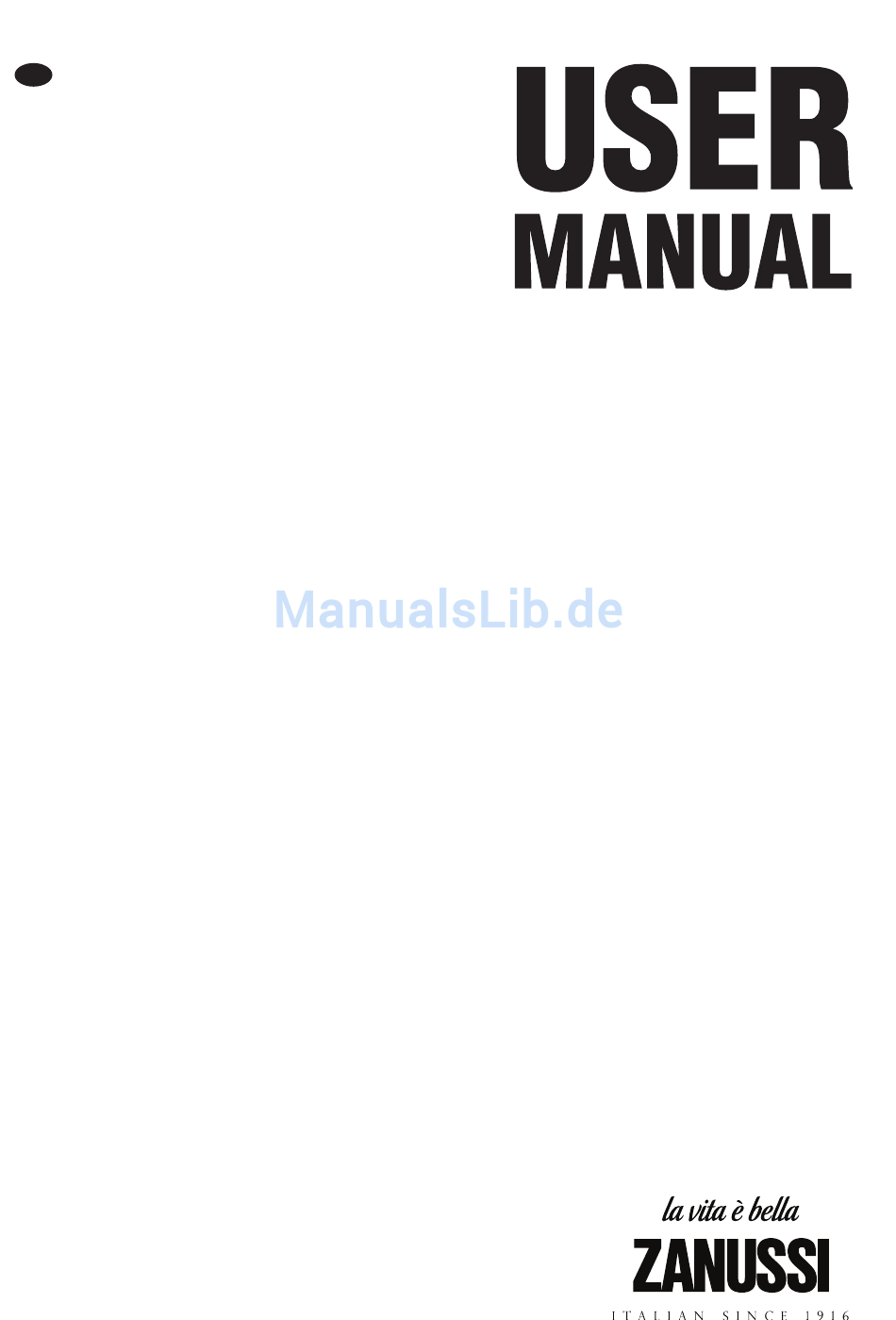

  • Seite 1 Benutzerinformation Waschmaschine ZWH 6140 P...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 2 Erste Inbetriebnahme _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10 Frostschutzmaßnahmen _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Täglicher Gebrauch _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 10 Umwelttipps _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 4 Waschprogramme _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ 18...
  • Seite 3 Anweisung können schwerwiegende Schäden am Gerät • Waschen Sie nur Textilien, die für Maschinenwäsche und Sachschäden entstehen. Siehe den entsprechen- geeignet sind. Beachten Sie die Pflegekennzeichen auf den Abschnitt in der Gebrauchsanweisung. den Kleidungsetiketten. • Dieses Gerät ist nur als freistehendes Gerät zu verwen- •...

  • Seite 4: Frostschutzmaßnahmen

    • Stellen Sie sicher, dass Kinder oder Haustiere nicht in die Trommel klettern. Damit sich kleine Kinder oder Haustiere nicht im Gerät einschließen, ist dieses Gerät mit einer speziellen Sicherung ausgestattet. Um diese Funktion einzu- Um diese Funktion auszu- schalten, drehen Sie den schalten und die Tür wie- Knopf in der Tür (ohne der schließen zu können,...

  • Seite 5: Gerätebeschreibung

    Verpackungsmaterial • Die Maschine arbeitet wirtschaftlicher, wenn sie ganz gefüllt ist. Materialien mit dem Symbol sind wiederverwertbar. • Mit einer entsprechenden Vorbehandlung lassen sich >PE<=Polyethylen Flecken und gewisse Verschmutzungen entfernen; da- >PS<=Polystyrol nach kann die Wäsche bei niedrigerer Temperatur ge- >PP<=Polypropylen waschen werden.

  • Seite 6: Technische Daten

    Technische Daten Abmessungen Breite 60 cm Höhe 85 cm Tiefe 54 cm Elektrischer Anschluss Die Daten der elektrischen Anschlusswerte finden sich auf dem Typenschild Spannung - Gesamtleistung - Siche- innen an der Gerätetür. rung Wasserdruck Mindestens 0,05 MPa Maximal 0,8 MPa Max.
  • Seite 7 • Entfernen Sie das Styroporteil von der Geräteunter- • Lösen Sie die drei Schrauben (A) und entfernen Sie seite. die Schlauchhalterungen (C). • Ziehen Sie die entsprechenden Kunststoff-Distanz- • Richten Sie das Gerät stücke (B) heraus. wieder auf. Warnung! Entfernen Sie nicht den Ab- laufschlauch aus der Hal- terung auf der Rückseite.
  • Seite 8 Aufstellen und Ausrichten Wasserzulauf Schließen Sie den Schlauch an einen Was- serhahn mit einer 3/4" Schlauchverschraubung 35° 45° Lösen Sie die Ringmutter und führen Sie den Schlauch Die Waschmaschine kann mit den verstellbaren nach links oder rechts, je nach der Position des Was- Schraubfüßen waagerecht ausgerichtet werden.
  • Seite 9 Falls am Siphon zuvor kein Gerät angeschlossen war, entfernen Sie zuerst die Abdeckkappe, sofern vorhan- den. • Direkte Einleitung in ein Abflussrohr bei einer Höhe nicht unter 60 cm und nicht über 100 cm. Das Ende des Ablauf- schlauchs muss jederzeit belüftet sein, d.

  • Seite 10: Anschlüsse Im Überblick

    Anschlüsse im Überblick 115 cm 140 cm Elektrischer Anschluss • Vergewissern Sie sich, dass der Netzstecker und das Netzkabel nicht von der Geräterückseite gequetscht • Das Gerät muss geerdet sein. oder beschädigt werden. • Stellen Sie sicher, dass die elektrischen Daten auf dem •...
  • Seite 11 Vor dem Einfüllen der Wäsche Schimmelflecken: Behandeln Sie Schimmelflecken mit Bleichmittel und spülen Sie das Gewebe gründlich aus (nur Kochwäsche und farbechte Buntwäsche). Wichtig! Stellen Sie si- Gras: Behandeln Sie Grasflecken leicht mit Seife und cher, dass sich keine me- Bleichmittel (nur Kochwäsche und farbechte Buntwäsche).
  • Seite 12 Schließen Sie die Tür vorsichtig. Wenn der Wasserhärtegrad mittel oder hoch ist, empfeh- len wir Ihnen, nach den Angaben des Herstellers einen Enthärter zu verwenden. Warnung! Achten Wenn Sie weiches Wasser haben, reduzieren Sie die Men- Sie darauf, dass ge des Waschmittels entsprechend. beim Schließen der Tür keine Textilien einge- Öffnen Sie die Waschmittelschublade.
  • Seite 13 • Messen Sie das Waschmittel ab. Sehen Sie bezüglich der Waschmittelmenge im- mer auf der Verpackung des jeweiligen Produkts nach und vergewissern Sie sich, dass das Waschmittel in die Schublade gegossen werden kann. • Gießen Sie das Flüssigwaschmittel in das Fach ohne die an der Klappe angezeichnete Obergrenze zu überschreiten.
  • Seite 14 Wählen Sie das Waschprogramm. Mithilfe des Bedienfelds können Waschprogramme und verschiedene Programmoptionen gewählt werden. Ist eine Optionstaste gewählt, leuchtet die entsprechende Kontrolllampe. Andernfalls leuchtet sie nicht. Zur Kombinierbarkeit der Waschprogramme mit den Optionen siehe „Waschprogramme“. Wird eine unzulässige Zusatzfunktion ausgewählt, blinkt die integrierte rote Kontrolllampe der Taste 6 3 Mal. Programmwahlschalter Drehen Sie den Programmwahlschalter auf das gewünschte Programm.
  • Seite 15 Temperatur-Taste Drücken Sie die Temperatur-Taste, um die geeignete Temperatur für Ihre Wäsche zu wählen. Automatische Drehzahlreduzie- Wurde das gewünschte Programm gewählt, dann schlägt Ihr Gerät automa- rung und Spülstopp tisch die maximale Schleuderdrehzahl für dieses Programm vor. Wählen Sie die automatische Drehzahlreduzierung, wird die Schleuderdreh- zahl halbiert, aber nie unter 400 U/min eingestellt.
  • Seite 16 Zeitvorwahl Mit dieser Taste kann der Programmstart um 9, 6 oder 3 Stunden verzögert werden. Die entsprechende Kontrolllampe leuchtet auf. Wählen Sie diese Option, nachdem Sie das Programm eingestellt haben, aber vor dem Programmstart. Auswahl der Zeitvorwahl: • Wählen Sie das Programm und die gewünschten Zusatzfunktionen. •...

  • Seite 17: Türdichtung

    Wenn die Tür nicht geöffnet werden kann, bedeutet dies, dass das Gerät be- reits aufheizt oder dass der Wasserstand zu hoch ist. Öffnen Sie die Tür auf keinen Fall mit Gewalt! Wenn Sie die Tür trotzdem öffnen müssen, müssen Sie das Gerät ausschal- ten, indem Sie den Programmwahlschalter auf drehen.

  • Seite 18: Waschprogramme

    Waschprogramme Programm - Höchst- und Mindesttemperatur - Programmbeschrei- bung - Maximale Schleuderdrehzahl - Maximale Beladung - Wä- Optionen Waschmittelfach scheart KOCH-/BUNTWÄSCHE AUTOMATISCHE DREH- 95° - Kalt ZAHLREDUZIERUNG Hauptwaschgang - Spülgänge - Maximale Schleuderdrehzahl: 1400 SPÜLSTOPP U/min EXTRA KURZ Max. Beladung 7 kg - Verringerte Beladung 3,5 kg EXTRA SPÜLEN Weiße und farbechte Buntwäsche.
  • Seite 19 Programm - Höchst- und Mindesttemperatur - Programmbeschrei- bung - Maximale Schleuderdrehzahl - Maximale Beladung - Wä- Optionen Waschmittelfach scheart FEINWÄSCHE AUTOMATISCHE DREH- 40 °C - Kalt ZAHLREDUZIERUNG Hauptwaschgang - Spülgänge - Maximale Schleuderdrehzahl 700 SPÜLSTOPP U/min EXTRA KURZ Max. Beladung 3,5 kg - Verringerte Beladung 2 kg EXTRA SPÜLEN Feinwäsche: Acryl, Viskose, Polyester.

  • Seite 20: Verbrauchswerte

    Programm - Höchst- und Mindesttemperatur - Programmbeschrei- bung - Maximale Schleuderdrehzahl - Maximale Beladung - Wä- Optionen Waschmittelfach scheart BÜGELQUICK 60 °C - Kalt Hauptwaschgang - Spülgänge - Maximale Schleuderdrehzahl 900 AUTOMATISCHE DREH- U/min ZAHLREDUZIERUNG Optimale Ergebnisse werden mit der Knitterschutzfunktion erzielt, SPÜLSTOPP wenn Sie die Beladung mit Synthetikwäsche reduzieren.

  • Seite 21: Reinigung Und Pflege

    Programm Energieverbrauch Wasserverbrauch (Li- Programmdauer (Mi- (KWh) ter) nuten) Koch-/Buntwäsche 60 °C Koch-/Buntwäsche 40 °C 0.85 Pflegeleicht 40 °C 0.65 Feinwäsche 40 °C 0.65 Wolle/Handwäsche 30 °C 1) Die in der Tabelle angegebenen Verbrauchswerte sind Richtwerte. Sie können je nach Wäscheart und -menge, Einlauftemperatur des Wassers sowie der Raumtemperatur von den in der Tabelle angegebenen Werten abweichen.
  • Seite 22 • Öffnen Sie den Filterde- ckel. Drücken Sie dazu auf den Spezialhaken und drehen Sie den De- ckel nach oben. Warnung! Halten Sie den Filterdeckel ge- öffnet, bis der Filter ent- • Verwenden Sie zur Reinigung eine harte Bürste und fernt ist.

  • Seite 23: Was Tun, Wenn

    den entsprechenden Alarm an (siehe Kapitel „Was tun, wenn...“). Prüfen Sie, ob die Wasserzulauffilter verstopft sind. So reinigen Sie die Wasserzulauffilter: • Schließen Sie den Wasserhahn. • Schrauben Sie den Schlauch vom Wasser- hahn ab. • Reinigen Sie den Filter im Schlauch mit einer harten Bürste.
  • Seite 24 Der Wasserhahn ist geschlossen. • Drehen Sie den Wasserhahn auf. Der Zulaufschlauch ist eingeklemmt oder geknickt. • Überprüfen Sie den Anschluss des Zulaufschlauchs. Der Filter im Zulaufschlauch oder der Filter im Zulaufventil ist blockiert. • Reinigen Sie die Wasserzulauffilter (weitere Informationen finden Sie unter „Reini- gen der Wasserzulauffilter“).
  • Seite 25 Die Tür wurde nicht geschlossen oder ist nicht richtig geschlossen. • Drücken Sie die Tür fest zu. Die Kontrolllampe der Taste 6 blinkt und die Kontrolllampe 7.3 leuchtet auf: Tür offen Das Gerät startet nicht oder bleibt während des Betriebs Bevor Sie den Kundendienst rufen, sollten Sie die nach- stehen, ohne einen Alarm anzuzeigen.
  • Seite 26 Störung Mögliche Ursache/Abhilfe Sie haben zu viel Waschmittel oder ein ungeeignetes Waschmittel verwendet (zu star- ke Schaumbildung). • Reduzieren Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel. Überprüfen Sie den Anschluss des Zulaufschlauchs auf Dichtheit. Undichtigkeiten Es befindet sich Wasser auf sind nicht immer leicht zu erkennen.
  • Seite 27 Störung Mögliche Ursache/Abhilfe Sie haben zu wenig Waschmittel oder ein ungeeignetes Waschmittel benutzt. • Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein anderes Waschmittel. Hartnäckige Flecken wurden nicht vorbehandelt. Die Waschergebnisse sind • Verwenden Sie zur Behandlung hartnäckiger Flecken handelsübliche Produkte. unbefriedigend.
  • Seite 28 www.zanussi.com/shop...
