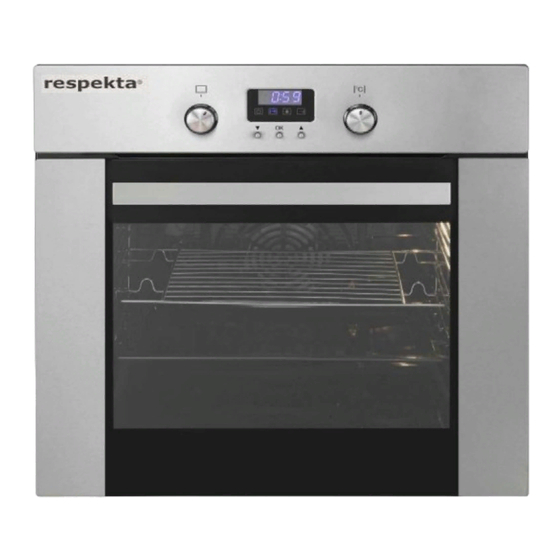

Respekta EB 318AE Bedienungs- Und Installationsanleitung
Elektro-einbaubackoen
Vorschau ausblenden
Andere Handbücher für EB 318AE:
- Bedienungs und installationsanleitung handbuch (32 Seiten) ,
- Bedienungs- und installationsanleitung (34 Seiten)
Verwandte Anleitungen für Respekta EB 318AE
Inhaltszusammenfassung für Respekta EB 318AE

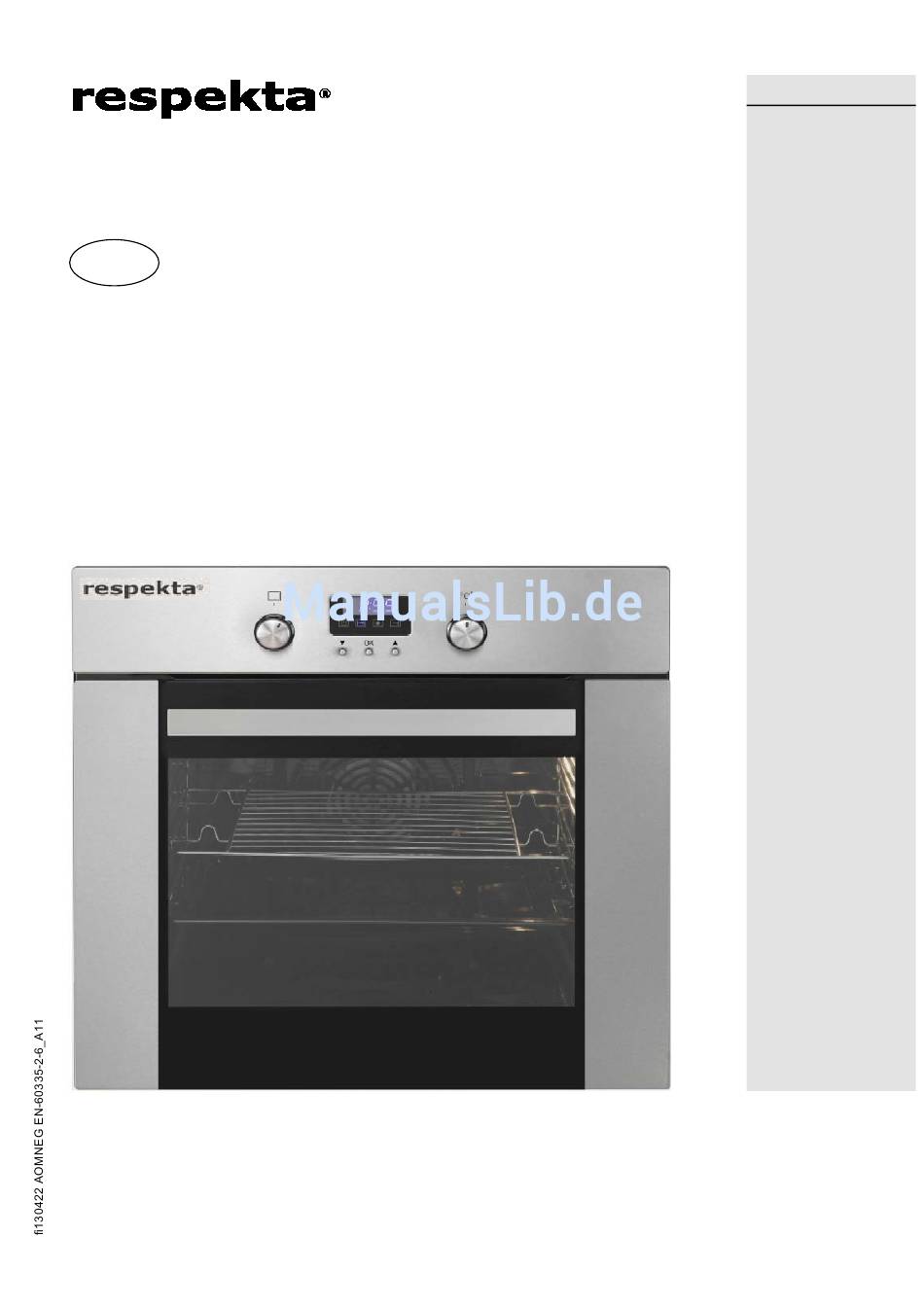

- Seite 1 Mod. No.: EB 318AE Bedienungs- und Installationsanleitung Elektro-Einbaubackofen BD-318AE NEG-Novex Großhandelsgesellschaft für Elektro- und Haustechnik GmbH, Chenover Str. 5, D-67117 Limburgerhof...
-
Seite 2: Ce-Konformitätserklärung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Lieber Kunde, wir danken Ihnen, für das in uns gesetzte Vertrauen und für den Erwerb eines Einbaugerätes aus unserem Sortiment. Das von Ihnen erworbene Gerät ist so konzipiert, dass es den Anforderungen im Haushalt entspricht. -
Seite 3: Inhaltsverzeichnis
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Inhaltsverzeichnis Lieber Kunde,........................1 Inbetriebnahme....................... 3 Hinweis-Symbol-Erklärung.................... 3 Sicherheitshinweise....................... 4-5 Energiespartipps......................6 Bedienung Backofen...................... 7 Beschreibung der Funktionsanzeigen................7 Einstellung der Uhrzeit....................7 Brat- / Backzeit Programmierung................... 7-8 Einstellung Koch-/Garzeit-Startverzögerung..............8-9 Allgemeine Hinweise...................... 9 Backofenschalter...................... -
Seite 4: Inbetriebnahme
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Inbetriebnahme • Sämtliche Verpackungsmaterialien entfernen und evtl. vorhandene Schutzfolien abziehen. • Den Backofen und die Zubehörteile kurzfeucht reinigen. • Die gegenwärtige Uhrzeit an der Zeitschaltuhr einstellen (nur bei einigen Modellen). • Den leeren Backofen für ca. 30 Minuten mit Ober-/Unterhitze und maximaler Temperatur betreiben. -
Seite 5: Sicherheitshinweise
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Dieses Symbol weist auf Verbrennungsgefahr hin. Berühren Sie mit diesem Symbol gekennzeichnete Oberflächen nicht bevor diese abgekühlt sind. Berühren Sie grundsätzlich kein eingeschaltetes Koch- Back- oder Grillgerät etc. auch wenn dieses kein solches Symbole aufweist. VERWENDEN SIE STETS TOPFLAPPEN ODER HANDSCHUHE, wenn Sie nach dem Kochen Behälter, Geräteteile und Schalen berühren. -
Seite 6: Bestimmungsgemäße Verwendung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Sehr behinderte Personen und Personen mit umfangreichen und komplexen Behinderungen, • dürfen das Gerät nur unter kontinuierlicher Überwachung durch eine unbehinderte erwachsene Person benutzen Das Gerät und seine zugänglichen Teile können während dem Betrieb sehr heiss werden •... -
Seite 7: Energiespartipps
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Energiespartipps diese die Backofenhitze besonders gut Wer Energie verantwortlich aufnehmen. verbraucht, der schont nicht Haushaltskasse, • Den Backofen nur vorheizen, wenn es im sondern handelt auch Rezept oder in den Tabellen angegeben umweltbewusst. Seien Sie ist. -
Seite 8: Bedienung Backofen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Bedienung Backofen a) Taste “OK“ antippen. Die Stundenzahl blinkt. b) Nun kann die aktuelle Stundenzahl mit den Tasten eingestellt werden c) Taste “OK“ erneut antippen. Die Minutenzahl blinkt. d) Nun kann die aktuelle Minutenzahl mit den Tasten eingestellt werden 1. -
Seite 9: Einstellung Koch-/Garzeit-Startverzögerung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Durch Antippen einer der 3 Funktionstasten Variante 2 (Vorwahl einer Koch-/Gar- Endzeit) “OK“ erlöschen alle, Funktionsanzeigen und im LCD Display wird Es ist z.B. 08:00 Uhr und Sie möchten dass ein wieder die aktuelle Uhrzeit angezeigt. Gericht um 16:00 Uhr, mit 45 Min. -
Seite 10: Allgemeine Hinweise
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen d) Taste “OK“ erneut antippen. d) Minutenzahl mit der Taste auf :45 (30 + Funktionsanzeige leuchtet permanent 15) einstellen und im LCD Display wird die aktuelle Uhrzeit angezeigt e) Taste “OK“ erneut antippen. Die Betriebszeit von 1 Std. -
Seite 11: Backofenschalter
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backofenschalter Knebelschalter Pushpull Schalter Wichtiger Hinweis Ihr Backofen ist mit einem Gebläse für die Wahl der Beheizungsarten Gehäusekühlung ausgestattet. Wenn sich Backofen nach Ende Backvorganges stärker erwärmen sollte, können durch Drehen Backofenschalters auf die Position "Licht" die Gehäusekühlung für ca. -
Seite 12: Anwendung Backofen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Anwendung Backofen Braten • Braten zuerst mit der Anrichteseite in den Brattopf geben und nach der halben Zum Braten verwenden Sie am Besten Garzeit wenden. unser Grill Brat System. (Siehe Kapitel “Gerätekomponenten 4“) • Beim Braten von größeren Fleischstücken Hierbei sind der Grill und der Ventilator in entsteht verstärkt Dampf, der sich an der Funktion. - Seite 13 Deutsch Bedienungs- und Installationsanleitung Einbau Backofen • Die Backzeit kann bei mehreren Blechen • Flache Scheiben nur einmal, größere unterschiedlich sein. Eventuell muss ein Stücke mehrmals mit einer Grillzange Blech früher andere wenden. herausgenommen werden. • Kleingebäck möglichst gleich dick und •...
- Seite 14 Deutsch Bedienungs- und Installationsanleitung Einbau Backofen und Brötchen, tiefgefrorenes Obst geeig- net. • Für ein gleichmäßiges Auftauen, das Auftaugut zwischendurch drehen oder umrühren. fi130422 AOMNEG EN 60335-2-6_A11...
-
Seite 15: Backtabelle
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backtabelle Beheizungsarten Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Ebene Ebene Zeit (Min.) Backen in Kuchenform °C °C Rührkuchen / Marmorkuchen 170 - 180 150 - 170 60 - 80 Tortenboden 170 - 180 160 - 170 20 - 30 Mürbeteig... -
Seite 16: Brat- / Gartabelle
Deutsch Installations- und Bedienungsanleitung Einbau Backofen Brat- / Gartabelle Braten Sie im Backofen nur Portionen von 1 kg oder mehr. Für kleinere Portionen empfehlen wir, diese mit geeigneten Bratgeschirr auf dem Kochfeld zu braten Beheizungsarten Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen Zeit (Min.) Ebene Ebene... -
Seite 17: Grilltabelle
Deutsch Installations- und Bedienungsanleitung Einbau Backofen Grilltabelle Beheizungsart je nach Verfügbarkeit an Ihrem Gerät wählen <<Grill und Oberhitze, Beheizungsart Grill Rotisserie Verwenden Sie beim Grillen im Backofen immer eine Fettauffangschale auf dem Backröhrenboden Grillzeit in Minuten Grillgut Ebene °C Rotisserie 1. Seite 2. -
Seite 18: Reinigung Und Pflege
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Reinigung und Pflege Backofen Zur Reinigung dürfen keine • Der Backofen lässt sich leichter reinigen, Dampfreiniger verwendet werden. wenn er noch handwarm ist. Einfache Fettspritzer mit Spülwasser entfernen. • Vor jedem Reinigen das Gerät abkühlen •... -
Seite 19: Backofentür Herausnehmen
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Backofentür herausnehmen herausnehmen. Einhängegitter Klemmstelle Backofentür in die waagerechte Position geringfügig nach unten drücken (2 in Abb.) herunterklappen. und von der Backofenwand wegziehen. Die Türsicherungsbügel (a) auf den beiden Einhängegitter nach innen schwenken und Türscharnieren nach vorne... -
Seite 20: Backofenlampe Auswechseln
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen zusammendrücken und die Schiene durch Keramikfassung (c) hineindrehen, damit leichtes ziehen oder drehen ausrasten. der elektrische Kontakt zustande kommt. Teleskopschienen wieder • Glasfassung (b) von unten wieder in die einzurasten hängen Schiene Lampenfassung führen zunächst mit den oberen 4 Kerben in den Pfeilrichtung festdrehen. -
Seite 21: Problembehebung
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Problembehebung Kundendiensteinsätze welche Unqualifizierte Reparaturen am Gerät fehlerhafte Installation oder Fehlbedienung sind gefährlich, weil Stromschlag- und des Gerätes zurückzuführen sind, sind auch Kurzschlussgefahr besteht. Reparaturen während der Garantiezeit kostenpflichtig. grundsätzlich durch einen konzessionierten Fachmann durchführen Garantie lassen. -
Seite 22: Montageanleitung (Elektrisch)
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Montageanleitung für nicht steckerfertig gelieferte Geräte einem Notschalter ausgestattet sein, der im Der elektrische Anschluss darf nur Notfall das ganze Gerät vom Netz durch den Kundendienst oder einen zugelassenen Elektroinstallateur abschaltet. Der Abstand zwischen den erfolgen. -
Seite 23: Anschluss Schaltplan
Deutsch Bedienungs- und Installationsanleitung Einbau Backofen Anschluss-Schaltplan für nicht steckerfertig gelieferte Geräte fi130422 AOMNEG EN 60335-2-6_A11... -
Seite 24: Ofenbetrieb
Deutsch Bedienungsanleitung Einbau Backofen Ofenbetrieb *Funktions-Wahlschalter Temperaturregler Achtung! Die Ofen Innenbeleuchtung geht an, sobald eine Funktion mit dem Funktons-Wahlschalter eingestellt wird. Die Heizelemente schalten aber erst ein, wenn eine Temperatur mit dem Temperaturregler eingestellt wurde. *je nach mModell mit unterschiedlichen Funktionssymbolen Achtung! Funktions-Wahlschalter und Temperaturregler sind in der Ruhestellung versenkt. -
Seite 25: Gerätekomponenten 1
Installations- und Bedienungsanleitung Einbau Backofen Deutsch Gerätekomponenten 1 Ofen Funktions-Wahlschalter für die Beheizungsarten 2 Bedienfeld 3 Temperaturregler Bedienfeld 4 LCD Display (Uhrzeit) 5 Funktionsanzeigen 6 Uhrzeit +/- Einstelltasten Funktionswahl- und Bestätigungstaste Zubehör Bratpfanne Gitterrost Tür Sicherungsbügel innere Türverglasung Glashalter Um für die Backröhrenreinigung besseren Zugang zu haben empfiehlt sich, die Backofentür zu entfernen. -
Seite 26: Das Backofeninnere
Bedienungs-und Installationsanleitung Einbau Backofen Deutsch Gerätekomponenten 2 Das Backofeninnere Je nach Modell Einhängegitter mit Einschubebenen Beleuchtung (je nach Modell) Ventilator mit Ringheizkörper Grillheizkörper Oberhitzeheizkörper Unterhitzeheizkörper (unter dem Backofenboden) Einschubebenen für Rost, Backblech oder Fettpfanne Nummerierung der Einschubebenen von unten nach oben Die Gehäusekühlung sorgt für niedrige Teleskopauszugschienen (optional) Temperaturen an Bedienungsblende,... - Seite 27 Installations- und Bedienungsanleitung Einbau Backofen Deutsch Gerätekomponenten 3 Beheizungsarten (je nach Modell) Auftauen Der Ventilator (ohne Heizung) ist in Betrieb Diese Betriebsart wird für schonendes Auftauen von Gefrorenen Lebensmitteln gewählt. Ober- und Unterhitze Der obere und der untere Heizkörper sind in Betrieb.
-
Seite 28: Beheizungsarten
Installations- und Bedienungsanleitung Einbau Backofen Deutsch Gerätekomponenten 4 Beheizungsarten Je nach Modell Grill + Oberhitze (Grossflächengrill) Die oberen Heizkörper sind eingeschaltet. Das Grillen erfolgt durch Infrarotstrahlung bei hoher Temperatur. Diese Betriebsart ist besonders geeignet zum Grillen flacher Fleischstücke, Steaks, Würstchen, Fisch, Scampi, Toastbrote etc. -
Seite 29: Geräteeinbau
Installations- und Bedienungsanleitung Einbau Backofen Deutsch Geräteeinbau Hochschrank Einbaumasse Unterbaumasse Befestigung des Gerätes Die Wände des Einbaumöbels müssen in jeder Hinsicht mindestens 100°C hitzeresistent sein. Einbaumasse in mm Einbau • Die Standsicherheit der Möbel muss DIN 68930 genügen. • An der Einbaunische darf keine Rückwand vorhan- den sein, damit die Lüftung gewährleistet ist.
