2.2 Beschreibung des Geräts
2.2.2 Rückseite
Auf der Rückseite der HorstBox finden Sie alle Anschlüsse, den WLAN-Schalter und den
Reset-Schalter.
Bezeichnung Anschlusstyp, Farbe
Reihenfolge von links nach rechts
ADSL
WAN-Buchse, (RJ45), grau
a/b S
Ext
Kombibuchse, (RJ45), schwarz
0
S
int
ISDN-Buchse, (RJ45), rot
0
Tel 2, Tel 1
Telefonbuchsen, (RJ11), rot
USB 2, USB 1 USB-Buchsen
LAN 4 - 1
Ethernet-Buchsen, (RJ45), blau
Reset
Reset-Schalter
AP ON/OFF WLAN-Schalter
12V ˜ 1,5A
Strombuchse (rund)
AP
Antennenbuchse (rund, RP-SMA) Anschluss für WLAN-Antenne
Tabelle 2.3: Funktionen und Farben der verschiedenen Anschlüsse auf der Rückseite

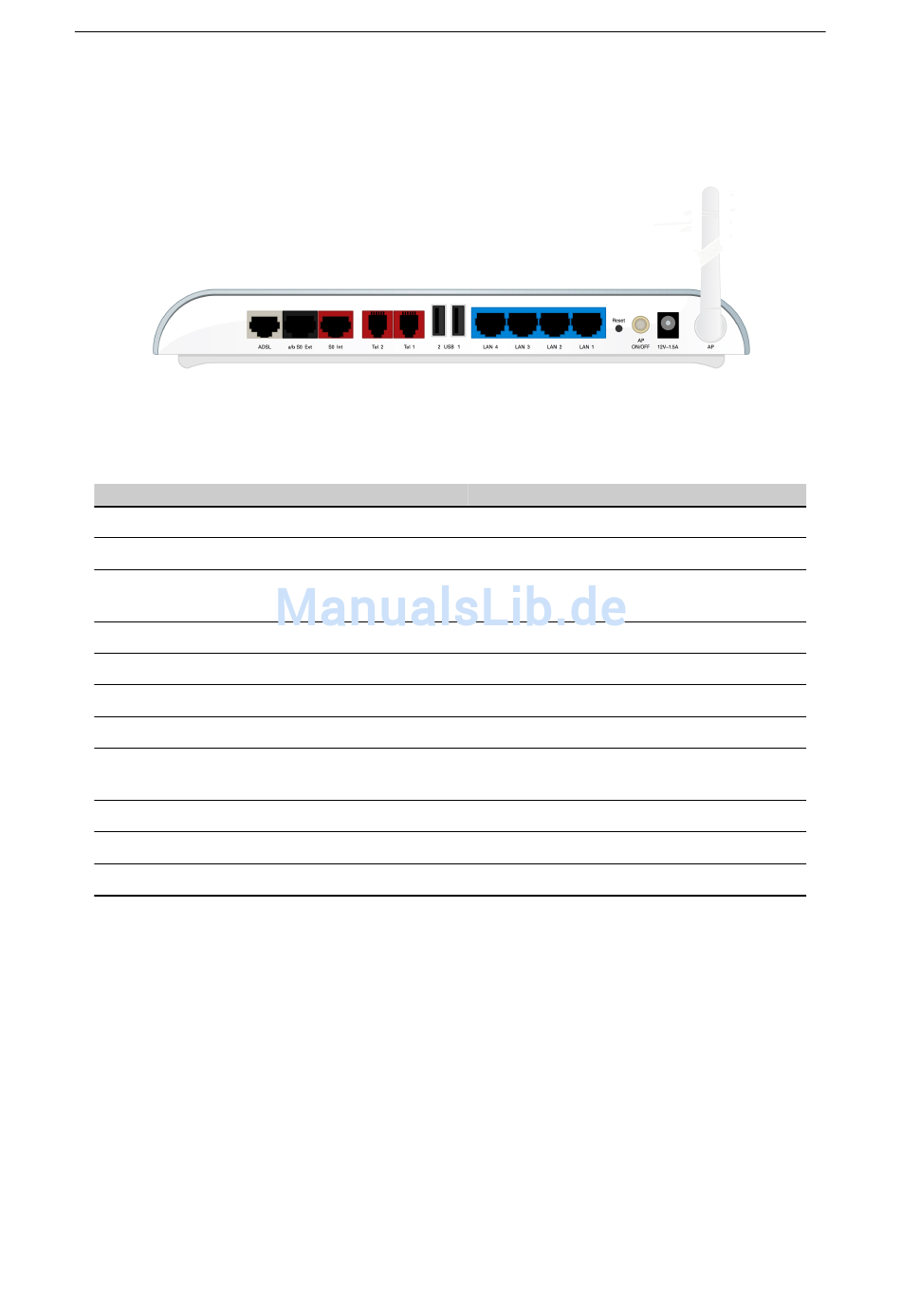

Abbildung 2.2: Rückseite der HorstBox
Rücksetzen des Gerätes: ca. 10 Sekunden gedrückt halten
Funktion
Anschluss an DSL-Buchse am Splitter
Anschluss an Telefonleitung
(analog per Adapter)
Anschluss von ISDN-Geräten am S
Anschluss für 2 analoge Telefone
Anschluss von USB-Geräten
4 Ethernet-Anschlüsse
Neustart des Gerätes: ca. 1 Sekunde drücken
Ein- bzw. Ausschalten des WLANs
Stromversorgung über Netzteil
19
-Bus
0
