Teil 3: Funktionen; Bedienung; Betriebsarten Und Einstellung Des On-Board Menüs - involight LEDPANEL7T Bedienungsanleitung

Teil 3: Funktionen:

3.1 Bedienung:

Das Gerät kann im automatischen, musikgesteuerten, Master/Slave- oder im DMX-Modus betrieben werden. Sie
können die verschiedenen Betriebsarten und über das On-Board Menü einstellen und beeinflussen. Im DMX-
Modus werden die Funktionen auf 3, 4 oder 8 Kanälen gesteuert. Sie können den „LEDPANEL7T" mit jedem
handelsüblichen DMX-Controller steuern.
3.
4.
1.

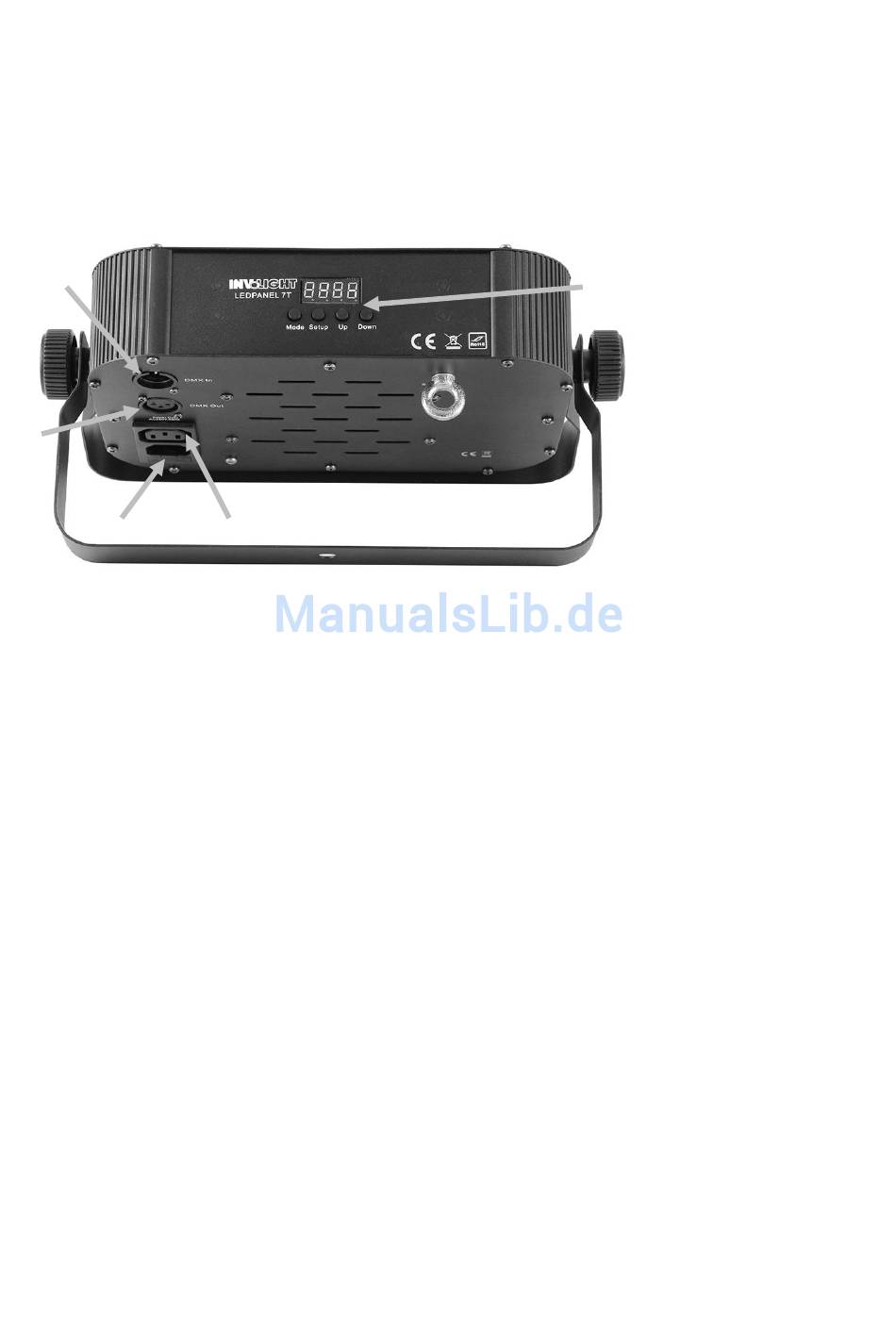

1. POWER IN - IEC Netzstromeingang mit Sicherungshalter.
2. POWER OUT - IEC Netzstromausgang.
3. DMX IN - 3-polige männliche XLR-Buchse zum Anschließen eines DMX-Kontrollgeräts (z.B. DMX-Mischpult).
4. DMX OUT - 3-polige weibliche XLR-Buchse zum Weiterleiten des DMX-Steuersignals.
5. LED-DISPLAY - Zeigt Betriebsmodus und den Wert einzelner Funktionen an.
WICHTIGER HINWEIS: Ersetzen Sie die Sicherung ausschließlich durch eine Sicherung des gleichen Typs und
mit gleichen Werten (Aufdruck auf dem Gerät). Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an
ein autorisiertes Servicezentrum.
3.2 Betriebsarten und Einstellung des On-Board Menüs:
Der „LEDPANEL7T" verfügt über verschiedene Betriebsarten, die allesamt über das On-Board Menü eingestellt
werden können. Machen Sie sich mit diesen Einstellungen vertraut, um das Gerät optimal bedienen zu können.
Sie können folgende Modi und Funktionen einstellen:
1. „AUTO" Modus: Drücken Sie die „MODE" Taste, bis das Display „AUTO" anzeigt. Nun spielt das Gerät
alle eingebauten Programme in einer Endlosschleife ab. Dieser Modus kann vielfältig beeinflusst werden.
Drücken Sie „SETUP" und das Display zeigt „SPxx". Mit den „UP und „DOWN" Tasten können Sie hier die
Ablaufgeschwindigkeit des Automatikprogramms von 01 bis 100 (FL) einstellen. Ein weiterer Druck auf
„SETUP" bringt Sie ins Menü „FSxx". Hier können Sie die Blitzfrequenz für den Stroboskop Effekt auf die
gleiche Art und Weise einstellen. Die letzte Einstellungsmöglichkeit erreichen Sie mit einem weiteren
Druck auf „SETUP". Das Display zeigt nun „FDxx". Nun können Sie den Wert für Farbfading (Weiche
Farbverläufe) von langsam (01) bis schnell (99) einstellen.
2. „DMX" Modus: Drücken Sie die „MODE" Taste, bis das Display „d001" anzeigt. Der DMX-Modus ist aktiv
und auf Startadresse 001 gesetzt. Um die Startadresse zu verändern, nutzen Sie die „UP" und „DOWN"
Tasten. Im DMX-Modus können Sie das gesamte Spektrum des Gerätes abrufen. Wir empfehlen diesen
Modus, um alle Funktionen des „LEDPANEL7T" in vollem Umfang nutzen zu können. Der DMX-Modus
umfasst entweder 3, 4 oder 8 Kanäle. Auf der folgenden Seite finden Sie eine Übersicht über die genauen
Kanalbelegungen. Wenn das Display „d001" anzeigt, drücken Sie die „SET UP" Taste und anschließend
die „UP" oder „DOWN" Taste, um entweder den 3-Kanal, 4-Kanal oder 8-Kanal Modus zu wählen.
