Bitte nehmen Sie die Bohrungen vor bei eingesetzten Gummitastern. Die Bohrungen müssen durch

die Taster gehen, damit die Leitungen gelb und rot entsprechend an den Taster geführt werden

können, siehe Abb. 3.

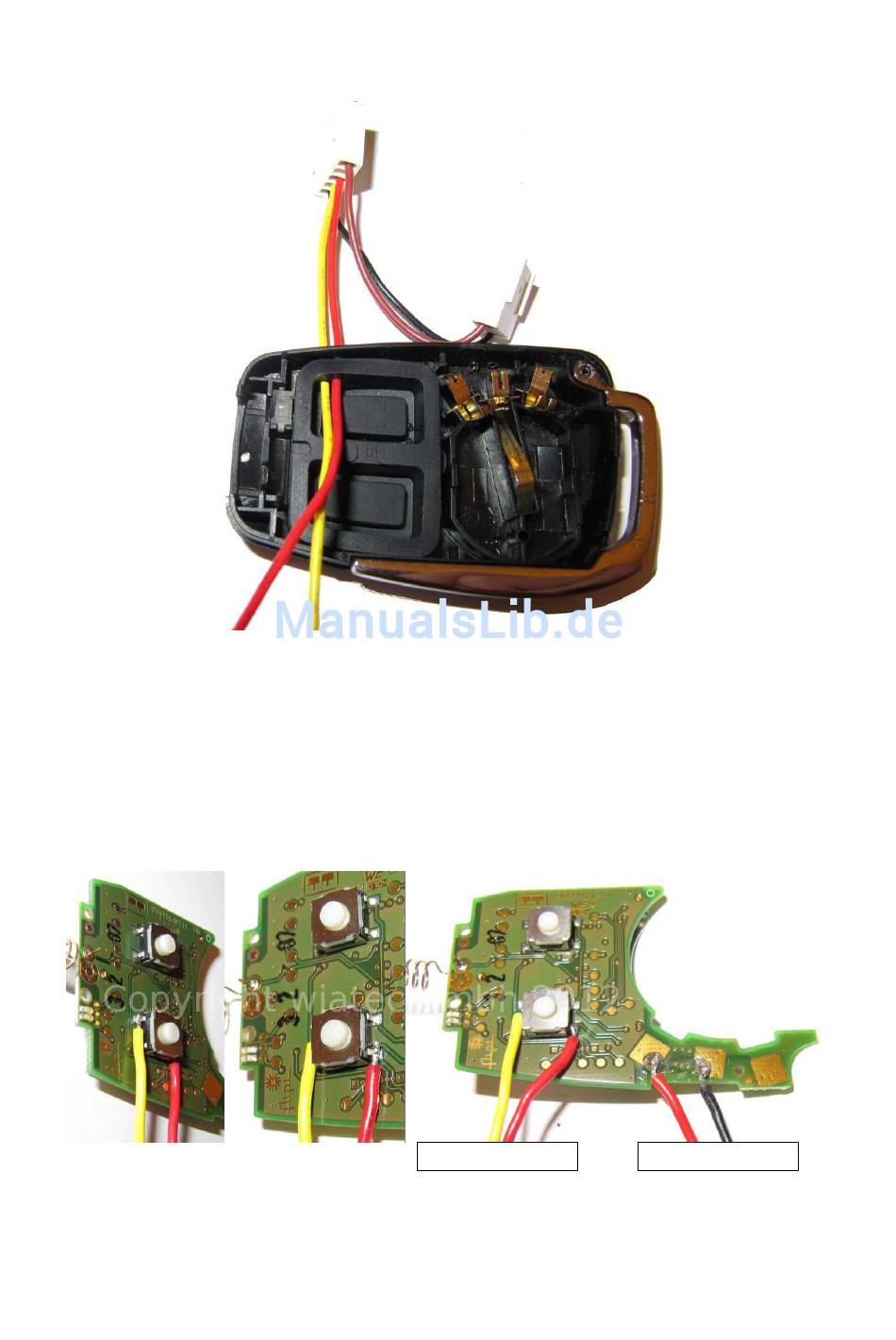

Abbildung 3: Führung der Steuerleitungen nach Außen durch den Gummitaster

Der Anschluss der Steuerleitung erfolgt an der Vorderseite der Platine. In Abb. 4 ist die genaue

Anordnung der Lötpunkte und die entsprechenden Leitungen gezeigt. Die Leitungen gelb und rot

gehen an das Spezialrelais (wird mitgeliefert). Die Leitungen rot und schwarz werden an den Akku-

Ersatz geführt, siehe weiter unten.

Zum Spezialrelais

Zum Akku-Ersatz

Abbildung 4: Anschlusspunkte für die MG Steuerleitungen
