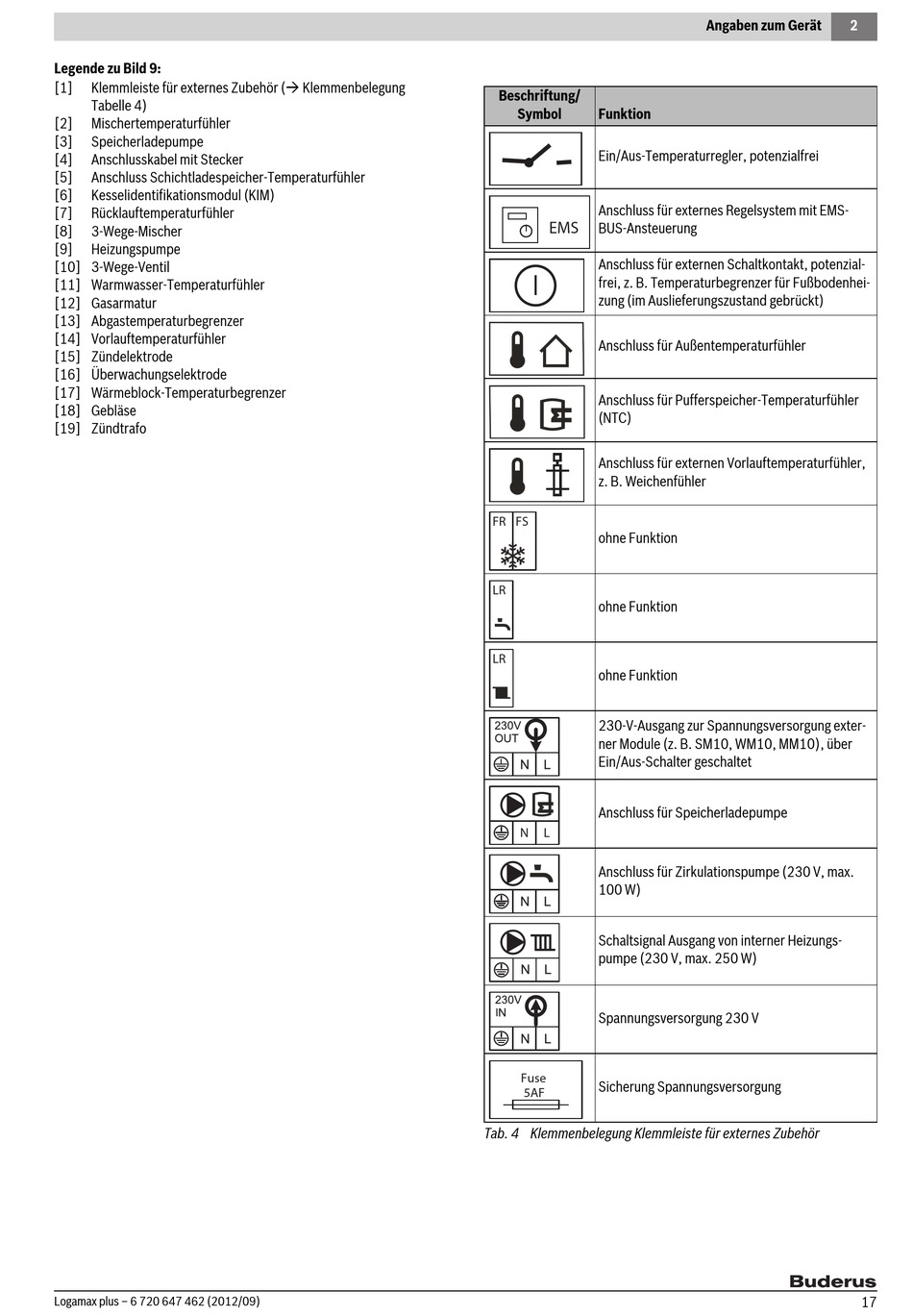

Legende zu Bild 9:
[1] Klemmleiste für externes Zubehör ( Klemmenbelegung
Tabelle 4)
[2] Mischertemperaturfühler
[3] Speicherladepumpe
[4] Anschlusskabel mit Stecker
[5] Anschluss Schichtladespeicher-Temperaturfühler
[6] Kesselidentifikationsmodul (KIM)
[7] Rücklauftemperaturfühler
[8] 3-Wege-Mischer
[9] Heizungspumpe
[10] 3-Wege-Ventil
[11] Warmwasser-Temperaturfühler
[12] Gasarmatur
[13] Abgastemperaturbegrenzer
[14] Vorlauftemperaturfühler
[15] Zündelektrode
[16] Überwachungselektrode
[17] Wärmeblock-Temperaturbegrenzer
[18] Gebläse
[19] Zündtrafo
Logamax plus – 6 720 647 462 (2012/09)
Beschriftung/
Symbol Funktion
Ein/Aus-Temperaturregler, potenzialfrei
Anschluss für externes Regelsystem mit EMS-
EMS EMS
BUS-Ansteuerung
Anschluss für externen Schaltkontakt, potenzial-
frei, z. B. Temperaturbegrenzer für Fußbodenhei-
zung (im Auslieferungszustand gebrückt)
Anschluss für Außentemperaturfühler
Anschluss für Pufferspeicher-Temperaturfühler
(NTC)
Anschluss für externen Vorlauftemperaturfühler,
z. B. Weichenfühler
FR FS
ohne Funktion
LR
ohne Funktion
LR
ohne Funktion
230-V-Ausgang zur Spannungsversorgung exter-
ner Module (z. B. SM10, WM10, MM10), über
Ein/Aus-Schalter geschaltet
Anschluss für Speicherladepumpe
N L
Anschluss für Zirkulationspumpe (230 V, max.
100 W)
Schaltsignal Ausgang von interner Heizungs-
pumpe (230 V, max. 250 W)
Spannungsversorgung 230 V
Fuse
Sicherung Spannungsversorgung
5AF
Tab. 4 Klemmenbelegung Klemmleiste für externes Zubehör
