Rauchabzug oben
Das kleine Metallstück, das den Deckel mit der Konvektionsklappe verbindet,
abzwicken.

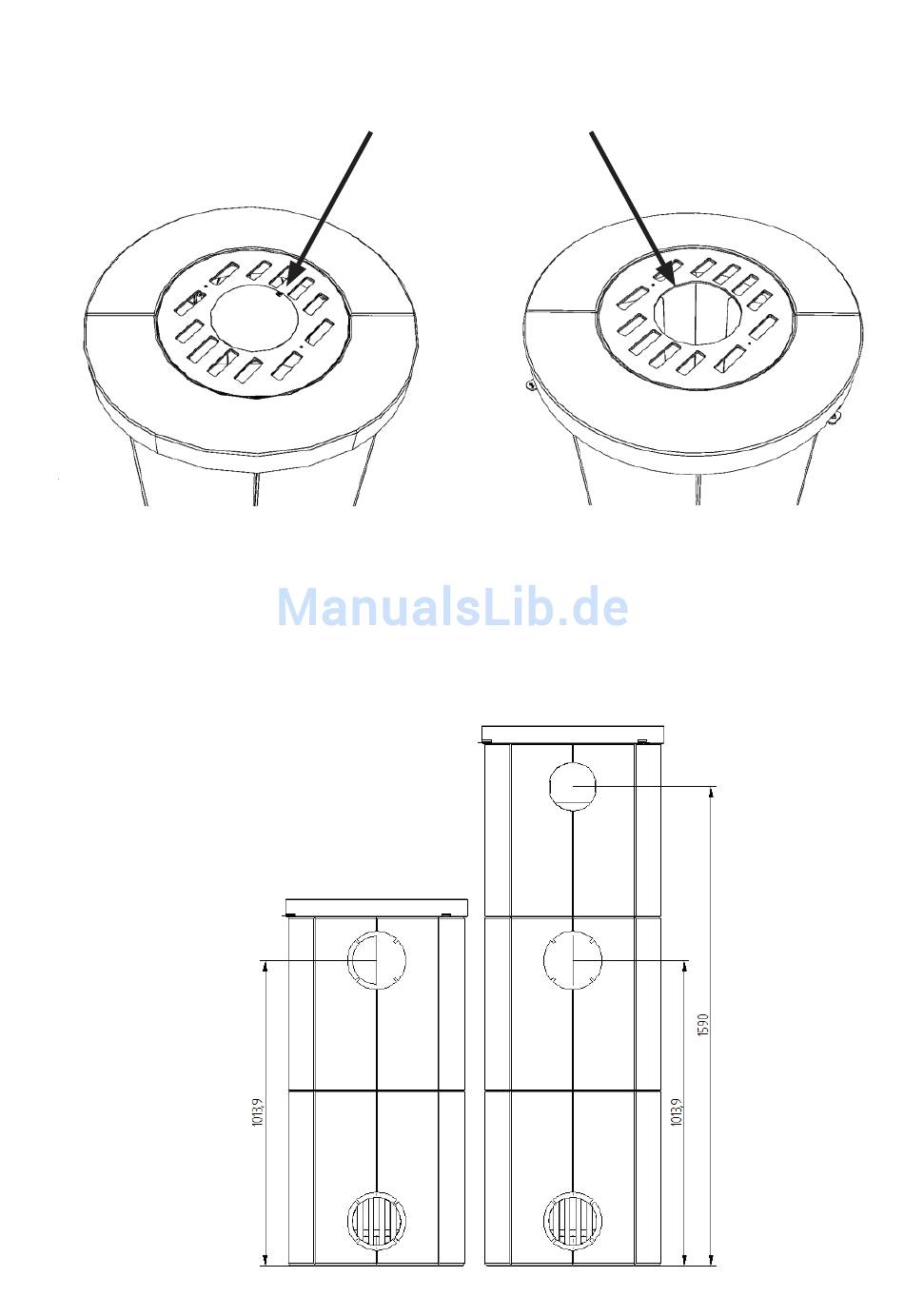

Abb. 12 Abb. 13
Abzugsrohr hinten
Bei Anschluss des Abzugsrohrs hinten darf der Deckel in der Konvektions-
klappe NICHT entfernt werden. Die Verkleidung muss gemäß Montageanleitung
für Speckstein/Keramikkacheln Scan-Line 80 und 80 XL mit den Löchern nach
oben angebracht werden. Die in unten stehender Skizze angegebenen Maße
beziehen sich nur auf die Rückplatte, die Stellschrauben wurden dabei nicht
berücksichtigt.
Abb. 14
