4. Inbetriebnahme
4.1 Anschließen – Installation

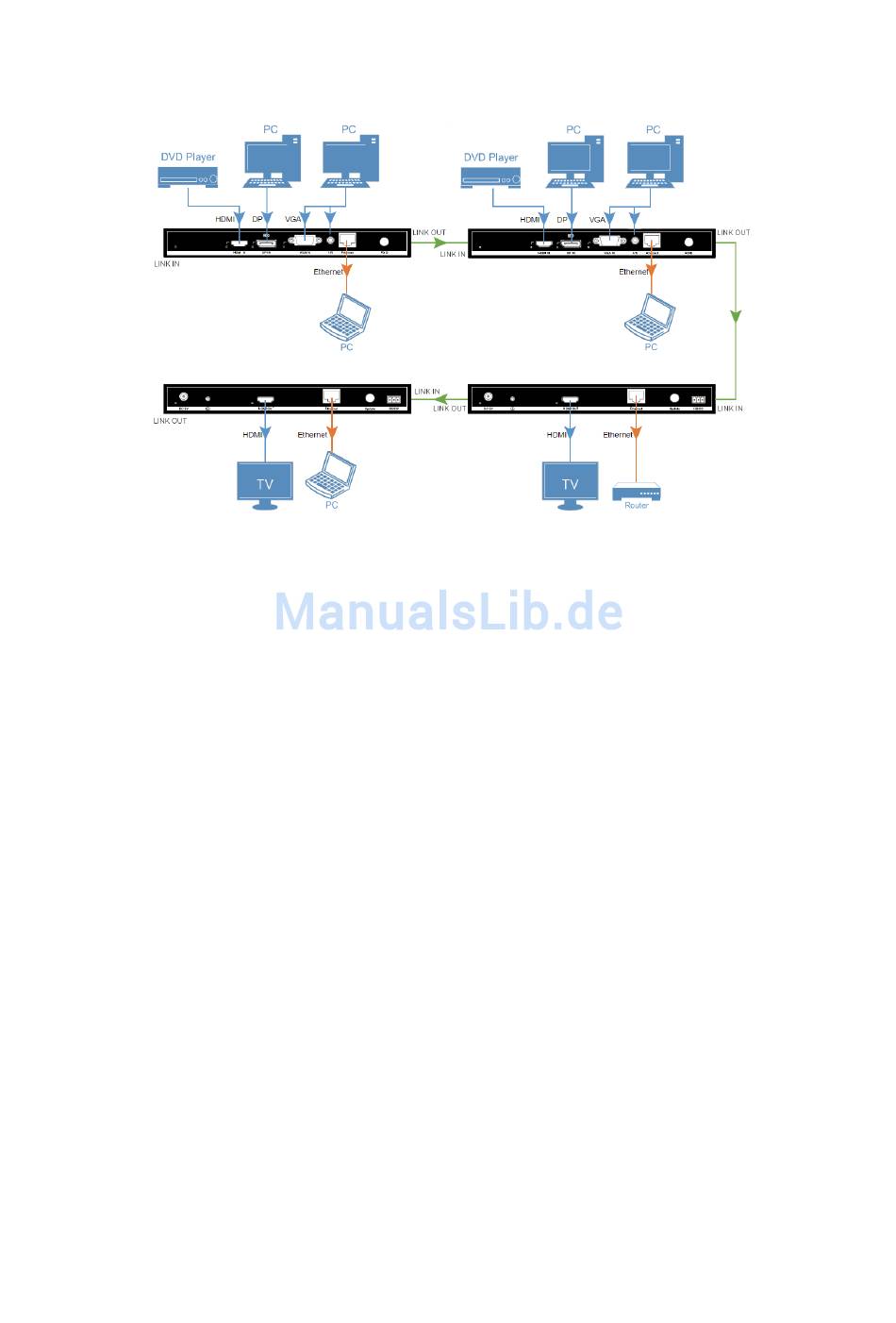

Beispiel - Example:
1. Stellen Sie die Geräteadresse mit der beiliegenden Software ein (siehe 5.2).
2. Justieren Sie den EDID Drehschalter (BCD) auf die gewünschte Einstellung (siehe 4.2).
3. Montieren Sie die Geräte mit den seitlichen Haltewinkeln auf einer festen Oberfläche.
4. Verbinden Sie die HDMI/DP++/VGA Eingangsquellen (DVD Player, PC's, Laptops, usw.) an die
Eingänge der entsprechenden Transmitter.
5. Verbinden Sie den HDMI Ausgang (oder mehrere) mit den entsprechenden Endgeräten per
HDMI-Kabel.
6. Schließen Sie gegebenenfalls RS232 oder Steuerleitungen an (Wichtig: Das System lässt sich in
seiner Gesamtheit nur über den RS232 Anschluss des ersten Gerätes in der Kette steuern, d. h. der
Transmitter der am weitesten vom Receiver entfernt ist.).
7. Verbinden Sie die jeweiligen
IN Anschlüssen. Alternativ kann als Endpunkt auch eine andere HDBaseT Senke fungieren
LINK
(z. B. Projektoren, HDBaseT Receiver). Die Verbindungen müssen Punkt-zu-Punkt sein.
8. Verbinden Sie bei Bedarf das Netzwerk über die Netzwerkbuchsen, die Quickselect 2.0 Kette
arbeitet hierbei wie ein verteilter 100MBit Hub.
9. Versorgen Sie Geräte über die beiliegenden Netzteile mit Spannung.
1. Set the units address with the enclosed software (see 5.2).
2. Set the EDID with the rotary switch (BCD) (see 4.2).
3. Mount the units with its attached holders to a solid surface.
4. Connect your HDMI/DP++/VGA sources to the inputs of the transmitter.
5. Connect the HDMI outputs of the receiver to the inputs of the devices (displays/projectors).
6. Connect the RS232 or I/O cables (note: the system can be controlled completely by the RS232
connector of the first unit in the chain, i. e. the transmitter at the far end of the receiver).
7. Connect the LINK OUT connectors with max 100 m Cat-5e/6 cable each to the LINK IN connectors.
Alternatively the last unit in chain can be another HDBaseT sink (e. g. projector, HDBaseT receiver).
The connections have to be point to point.
8. Attach the network cable to the network connectors if needed. The daisy chain will work as a distri-
buted network hub (100 MBit).
9. Connect the unit to mains with enclosed power supplies.
- Commissioning
Quickselect 2.0
Transmitter
Quickselect 2.0
Receiver
OUT Anschlüsse über jeweils max 100 m Cat-5e/6 Kabel mit den
LINK
Quickselect 2.0
Transmitter
Quickselect 2.0
Receiver
