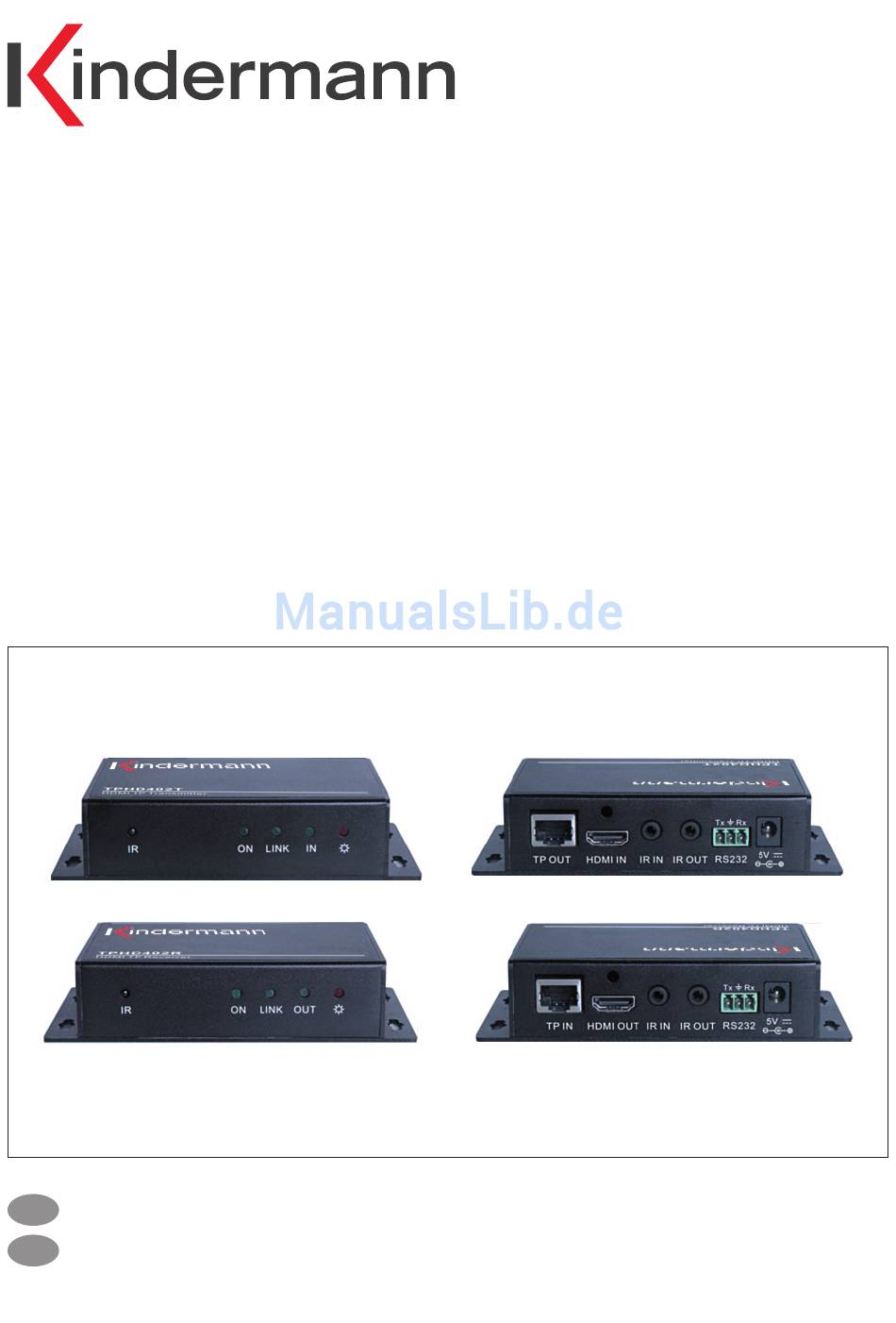

- Seite 1 HDMI-Extender Set Advanced HDMI Extender Set Advanced Art.-Nr. 7488000021 Ref. No. 7488000 021 Bedienungsanleitung Operating instructions 01.2013...
-
Seite 2: Specification
Gerätebeschreibung - Specification Mit dem HDMI-Extender Set Advanced werden HDMI- und Kontroll-Signale (IR & RS232) bis 1080p mittels STP-Kabel bis zu einer Entfernung von 70 m übertragen. Bestehend aus Transmitter und Receiver. HDMI Cat Extender Set Advanced for the transmission of HDMI and control signals (IR & RS232) via STP cable over a distance of up to 70 m at 1080 p wi. - Seite 3 Funktionen - Functions • Übertragung der HDMI-, IR- und RS232-Signale mit nur einem Cat-Kabel • Bis zu 70 m bei 1080p (60 Hz) • Datenrate bis 10,2 Gbps • Entspricht der HDMI 1.4 Norm • Unterstützt HDCP und EDID • Stabiles Aluminium Gehäuse • Transmission of HDMI, IR and RS232 signal with a single Cat cable • Up to 70 m at 1080p (60 Hz) • Data rate up to 10.2 Gbps...
-
Seite 4: Transmitter Beschreibung
Transmitter Beschreibung - Transmitter specification IR: IR-Empfänger. HDMI IN: Wird mit dem HDMI Ausgang der Quelle verbunden. ON/LINK/IN Status LED´s: ON: Blinkt grün im normalen Betrieb. IR IN: Wird ein IR Empfänger angeschlossen, LINK: Status Indikator für die TP-Verbindung. wird nur dieses empfangene Signal an den Leuchtet permanent bei bestehender Verbin- Receiver weitergeleitet. -
Seite 5: Receiver Beschreibung
Receiver Beschreibung - Receiver specification IR: IR-Empfänger. HDMI IN: Wird mit dem HDMI Ausgang der Quelle verbunden. ON/LINK/IN Status LED´s: ON: Blinkt grün im normalen Betrieb. IR IN: Wird ein IR Empfänger angeschlossen, LINK: Status Indikator für die TP-Verbindung. wird nur dieses empfangene Signal an den Leuchtet permanent bei bestehender Verbin- Receiver weitergeleitet. - Seite 6 Transmitter Eingang/Input Ausgang/Output Eingangsignal Ausgang kombiniert, IR HDMI, IR, RS232 Input Signal Output combined, IR Eingangs- HDMI Buchse, 3,5 mm Ausgangsanschlüsse RJ45, 3,5 mm Klinkenbuchse anschlüsse Klinkenbuchse Output Connections RJ45, 3,5 mm mini jack Input Connections HDMI female, 3.5 mm mini jack Video HDMI 1.4...
-
Seite 7: Verfügbares Zubehör
TIA/EIA T568A TIA/EIA T568B Farbe Farbe Colour Colour grün/weiß orange/weiß 1 2 3 4 567 8 green/white orange/white grün orange green orange orange/weiß grün/weiß orange/white green/white blau blau blue blue blau/weiß blau/weiß blue/white blue/white 1 2 4 5 7 8 orange grün orange... - Seite 8 7488 000 021 D/GB 2012-11/842 072 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
