3.4 Anschlüsse

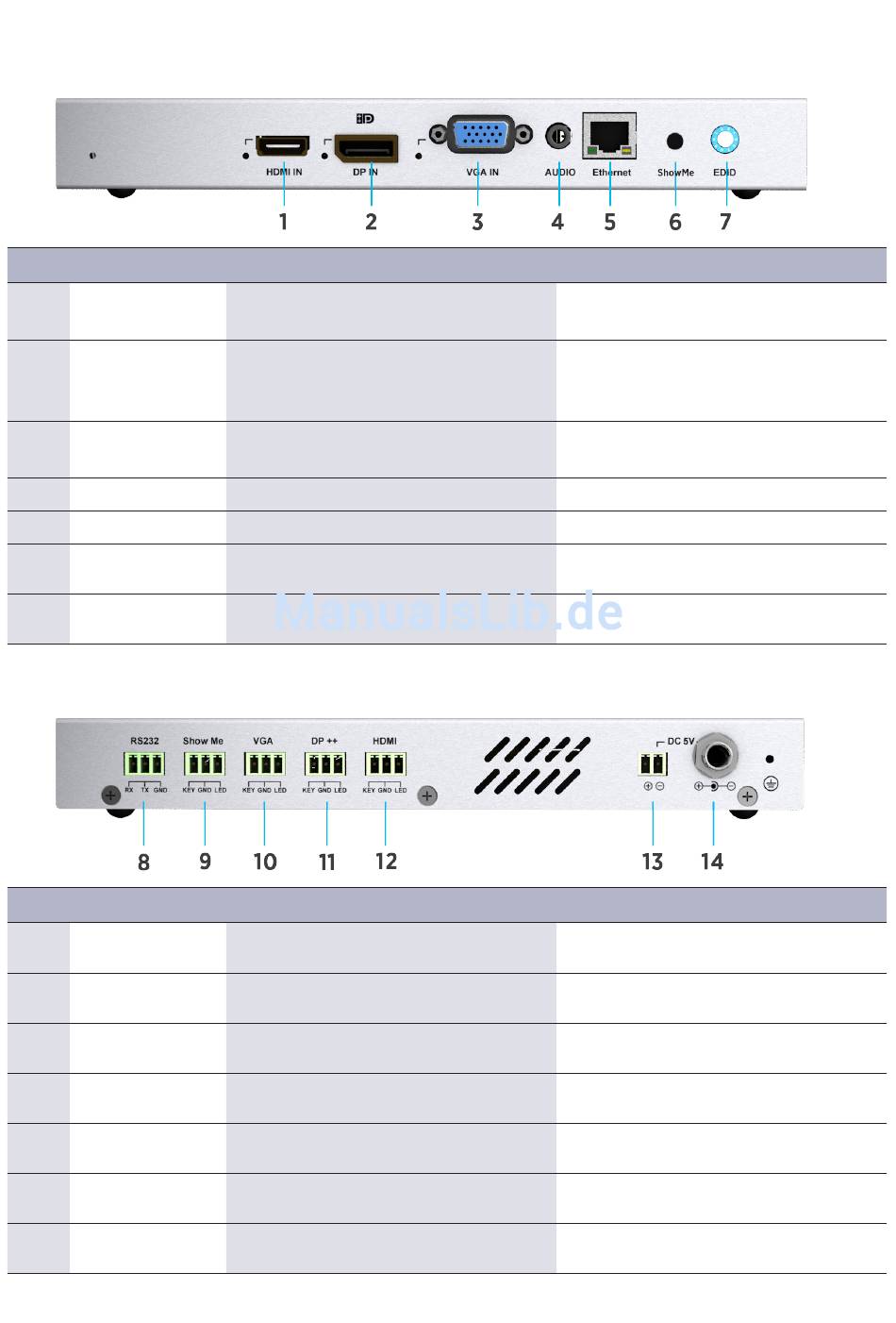

3.4.1 Transmitter, Vorderseite
ID Name
1 HDMI IN & LED
2 DP IN & LED
3 VGA IN & LED
4 L/R
5 Ethernet
6 ShowMe
7 EDID
3.4.2 Transmitter, Rückseite
ID Name
8 RS232
9 ShowMe
10 VGA & LED
11 DP++ & LED
12 HDMI & LED
13 Power 1
14 Power 2
- Connections
- Transmitter, front
Beschreibung
Anschluss einer HDMI-Quelle
LED leuchtet, wenn der Eingang aktiv ist
Anschluss einer DisplayPort++-Quelle
LED leuchtet, wenn der Eingang aktiv ist
Anschluss einer VGA-Quelle
LED leuchtet, wenn der Eingang aktiv ist
Audio-Eingang, 3,5 mm Stereoklinke
Netzwerk, RJ45
Weiterschalten des aktiven Eingangs mit
Status LED
Drehschalter (BCD) für EDID und Updates,
Werte siehe unten
- Transmitter, back
Beschreibung
RS232 für Firmware Update oder
Steuerung
Weiterschalten des aktiven Eingangs mit
Status LED
Auswahl der VGA Quelle mit LED
Rückmeldung
Auswahl der DisplayPort-Quelle mit LED
Rückmeldung
Auswahl der HDMI-Quelle mit LED
Rückmeldung
3,5 mm Eurobock Verbinder (Stecker) für
5 V, 3A Stromversorgung
DC-Anschluss für beiliegendes Netzteil
(alternativ zu 12)
Description
HDMI IN connects to an HDMI source
LED is on if the HDMI input is active
DisplayPort++ IN connects to a display-
port source
LED is on if the displayport input is active
VGA IN connects to a VGA source
LED is on if the VGA input is active
Audio input, 3.5 mm jack
Ethernet port, RJ45
Toggle the input source, with LED output
for active unit
EDID and update DIP switch,
find values below
Description
Firmware upgrade or RS232 control
Toggle the input source, with LED output
for active unit
Switch to VGA input with feedback LED
Switch to DP input with feedback LED
Switch to HDMI input with feedback LED
Connects to 3.5 mm phoenix type male
connector, 5V 3A DC to Power supply
DC Connector for enclosed power supply
(alternately)
