- Seite 1 Quickselect 2.0 Transmitter/Receiver Quickselect 2.0 transmitter/receiver Daisy Chain HDBaseT System Daisy Chain HDBaseT system Art.-Nr. 7447000200/7447000201 Ref. No. 7447000200/7447000201 Montage- und Bedienungsanleitung Mounting and operating instructions 11.2014...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis - Table of contents Sicherheitshinweise - Safety instructions Lieferumfang - Contents Systembeschreibung - Specification 3.1 Funktionen - Functions 3.2 Kabelverwendung - Cables to use 3.3 Technische Daten Transmitter/Receiver - Technical data transmitter/receiver 3.4 Anschlüsse - Connections 3.4.1 Transmitter, Vorderseite - Transmitter, front 3.4.2 Transmitter, Rückseite - Transmitter, back 3.4.3 Anschlussbeispiel ShowMe Taster - Connection of the ShowMe button 3.4.4 Seitliche Anschlüsse Receiver/Transmitter - Side panel receiver/transmitter 3.4.5 Receiver, Vorderseite - Receiver, front Inbetriebnahme - Commissioning 4.1 Anschließen - Installation 4.2 BCD Drehschalter - BCD switch 4.2.1 BCD Drehschalter des Transmitters - BCD switch of transmitter 4.2.2 BCD Drehschalter des Receivers - BCD switch of receiver 4.3 Betrieb - Operation RS232 Kommunikationsprotokoll - communication protocol 5.1 Pin Definition RS232 - Pin definition RS232 5.2 RS232 Kontrolle - RS232 control 5.3... -
Seite 3: Sicherheitshinweise - Safety Instructions
(für einzelne Eingänge sowie für das gesamte Gerät) an der Rückseite. Wird dieser gedrückt, wird das entsprechende Signal dieses Senders auf alle folgenden Empfängerausgänge gelegt. The Kindermann Quickselect 2.0 is a high quality system for transmitting video and audio from daisy chained transmitters to one or more receivers. -
Seite 4: Funktionen - Functions
3.1 Funktionen - Functions • Umsetzung des Eingangssignals auf HDBaseT zur Signalübertagung via Cat-5e/6 Kabel über große Distanzen • Die Reichweite beträgt bei 1080p bis zu 100 m • Integrierte EDID Verwaltung • Unterstützt HDMI 1.4 mit 3D • Unterstützt HDCP •... -
Seite 5: Allgemein
3.3 Technische Daten Transmitter/Receiver Eingang Ausgang Transmitter HDMI, DP++, VGA, Audio Transmitter & Receiver HDBaseT (3,5 mm Klinke), RS232 (Phoenix Connector), Ethernet, HDBaseT Transmitter & HDBaseT Receiver HDMI Receiver Steuerung I/O Anschlüsse Je ein Kontakteingang für: Anschluss Transmitter Je ein Kontaktausgang mit LED Transmitter Treiber für: •... - Seite 6 3.3 Technical data transmitter/receiver Input Output Transmitter HDMI, DP++, VGA, Audio Transmitter & Receiver HDBaseT (3.5 mm jack), RS232 (Phoenix type connector), Ethernet, HDBaseT Transmitter & HDBaseT Receiver HDMI Receiver Control Input contact One contact each: Output contact closure One contact each closure Connections (including LED driver):...
-
Seite 7: Anschlüsse - Connections

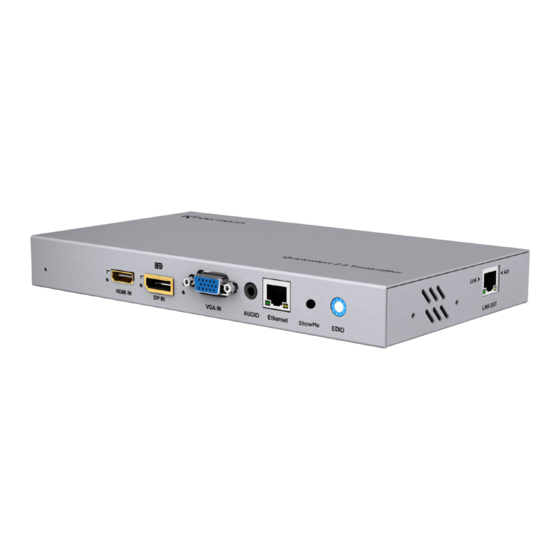

3.4 Anschlüsse - Connections 3.4.1 Transmitter, Vorderseite - Transmitter, front Name Beschreibung Description HDMI IN & LED Anschluss einer HDMI-Quelle HDMI IN connects to an HDMI source LED leuchtet, wenn der Eingang aktiv ist LED is on if the HDMI input is active DP IN &... -
Seite 8: Anschlussbeispiel Showme Taster - Connection Of The Showme Button
3.4.3 Anschlussbeispiel ShowMe Taster - Connection of the ShowMe button C = common (gemeinsamer Kontakt) NC = normally closed (Öffner) NO = normally opened (Schließer) Belegung des Tasters 7444000448, 7464000 448 - Pinning of push button 7444000448, 7464000448 + = 5 VDC LED-Ring - = GND LED-Ring 3.4.4 Seitliche Anschüsse Receiver/Transmitter - Side panel receiver/transmitter... -
Seite 9: Inbetriebnahme - Commissioning
4. Inbetriebnahme - Commissioning 4.1 Anschließen – Installation Beispiel - Example: Quickselect 2.0 Quickselect 2.0 Transmitter Transmitter Quickselect 2.0 Quickselect 2.0 Receiver Receiver Stellen Sie die Geräteadresse mit der beiliegenden Software ein (siehe 5.2). Justieren Sie den EDID Drehschalter (BCD) auf die gewünschte Einstellung (siehe 4.2). Montieren Sie die Geräte mit den seitlichen Haltewinkeln auf einer festen Oberfläche. -
Seite 10: Bcd Drehschalter - Bcd Switch
4.2 BCD Drehschalter - BCD switch 4.2.1 BCD Drehschalter des Transmitters - BCD switch of transmitter Funktion 1280x800 Stereo (vordefinierte EDID) (Anmerkung 1) 1080p Stereo (vordefinierte EDID) (Anmerkung 1) 1080p 7.1ch (vordefinierte EDID) (Anmerkung 1) 1080p 3D Stereo (vordefinierte EDID) (Anmerkung 1) 1080p 3D 5.1ch (vordefinierte EDID) (Anmerkung 1) 1080p 3D 7.1ch (vordefinierte EDID) (Anmerkung 1) Spezifisches EDID (EDID Werte können per RS232 in den Transceiver eingespielt werden) -
Seite 11: Bcd Drehschalter Des Receivers - Bcd Switch Of Receiver
Anmerkung 2: Für den HDMI und Displayport Eingang des Transmitters. Anmerkung 3: Firmware Update über RS232 per PC einspielen. (Ein Firmware Update erhalten Sie im Bedarfsfall vom Kindermann Support) Note 1: Only for HDMI Input of transmitter. Note 2: For HDMI and Display port Input of transmitter. -
Seite 12: Betrieb - Operation
4.3 Betrieb - Operation ShowMe Funktion - ShowMe function Das System verfügt über insgesamt 4 Kontakteingänge für die ShowMe Funktion (siehe 3.4.2). Drei davon aktivieren den jeweiligen Grafikeingang direkt, der vierte, mit ShowMe gekennzeichnete Eingang, schaltet die Grafikeingänge sequentiell (toggeln). Diese Funktion bietet auch der ShowMe Taster an der Vorderseite. -
Seite 13: Rs232 Kommunikationsprotokoll - Communication Protocol
5. RS232 Kommunikationsprotokoll - RS232 communication protocol 5.1 Pin Belegung RS232 - Pin definition RS232 Baudrate: 9600 Baud rate: 9600 Daten Bits: 8 Data bit: 8 Stop Bit: 1 Stop bit: 1 Parität: keine Parity: none Delimiter: CR+LF (0Dh, 0Ah) Delimiter: CR+LF (0Dh, 0Ah) X ist die ID der Einheit (2-stellig), X is the ID of the unit (2 digits),... -
Seite 14: Rs232 Kontrolle - Rs232 Control
5.2 RS232 Kontrolle - RS232 Control Sie können die Geräte dem Kindermann Quickselect 2.0 Configuration Utility programmieren und steuern. Die Software steht unter http://shop.kindermann.de/erp/webshop/navigationPath/7447000200.html zum Download bereit. You can programme and control the device using the software provided online at the web link above. -
Seite 15: Edid - Edid
5.3 EDID - EDID Über EDID wird die ideale Auflösung zwischen der bilderzeugenden Quelle und dem digitalen Ausgabe- gerät ausgehandelt. Damit diese automatische Einstellung der Bildauflösung auch über HDBaseT zuverlässig funktioniert empfiehlt es sich die EDID Tabelle des angeschlossenen Ausgabegerätes (Beamer, Display) in alle Transmitter zu kopieren. -
Seite 16: Verfügbares Zubehör - Available Accessories
Wall plate with push-button and LED ring, blue (7444 000 448, 7464 000 448) • Neets media control system (55550000x0) 7447 000 200/7447000201 D/GB 2014-11/ 842 115 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
