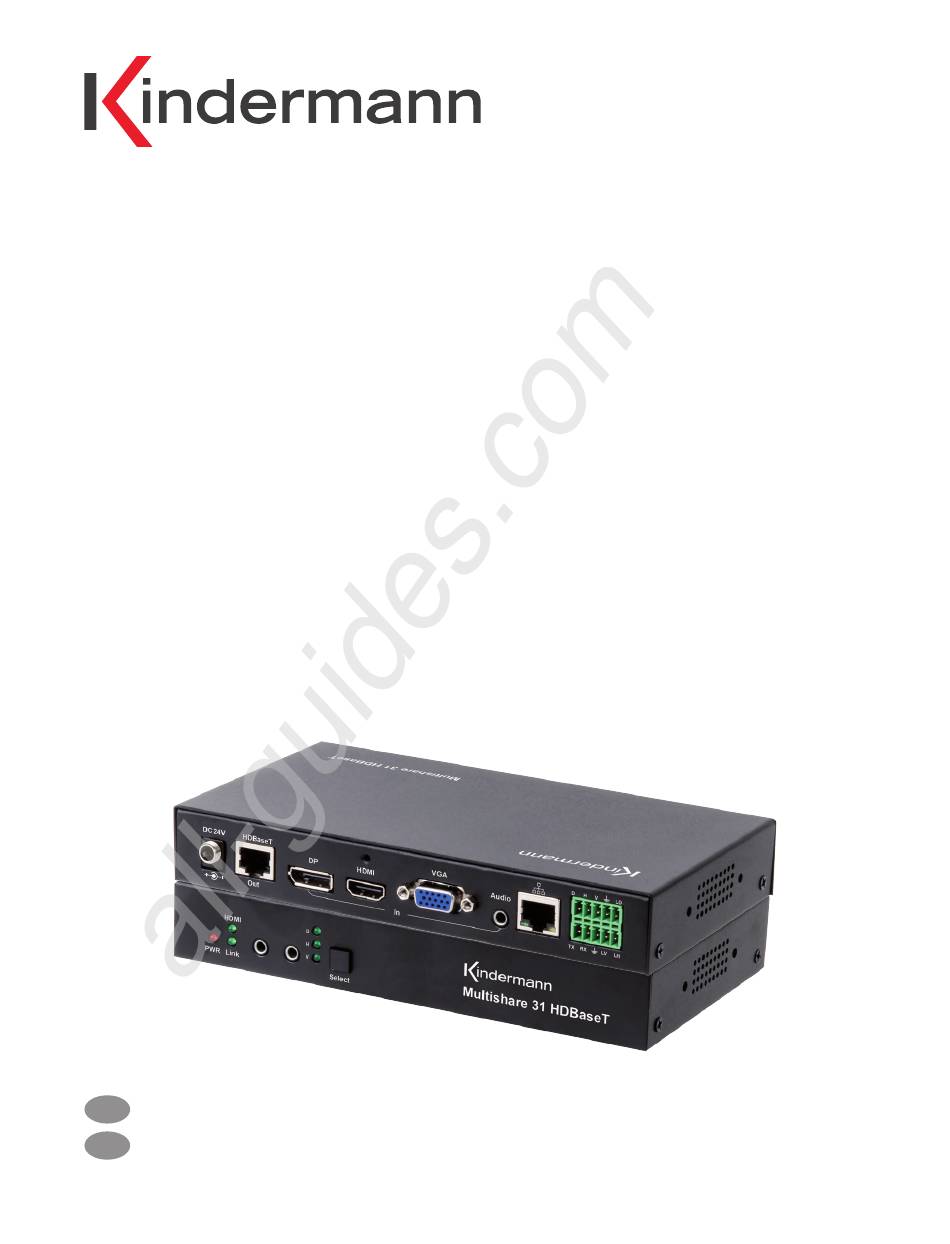

- Seite 1 All manuals and user guides at all-guides.com Multishare 31 HDBaseT Transmitter Art.-Nr. 7488000065 Ref. No. 7488000065 Bedienungsanleitung Operating instructions 09.2016...
-
Seite 2: Gerätebeschreibung
Das Gerät kann über Tastendruck, eingebauten Web-Server, RS232 und verschiedene Kontakt- Eingänge gesteuert werden. The Kindermann Multishare 31 - HDBaseT Transmitter is a multi-format switcher with HDMI, VGA and Display Port inputs to HDBT output. The audio port is independent and could be embedded into any of the video signal and send it to the far end. - Seite 3 All manuals and user guides at all-guides.com Funktionen - Functions • Übertragung der Video-, Audio-, IR- und RS232 Steuersignale über ein Cat-6/Cat-6a/Cat-7 Kabel bis 70 m • Unterstützt VGA bis WUXGA-Auflösung (1920×1200 Bildpunkte) • Unterstützt HDMI 4K x 2K und 3D •...
-
Seite 4: Transmitter Beschreibung
All manuals and user guides at all-guides.com Transmitter Beschreibung - Panel description Vorderseite - Front panel PWR: leuchtet ROT, wenn Spannung anliegt leuchtet GRÜN, wenn VGA gewählt ist; BLINKT, wenn Signal anliegt; HDMI: AUS: kein VGA-Eingangssignal leuchtet GRÜN, wenn Signal mit HDCP; BLINKT, wenn Signal ohne HDCP IR Tx: Anschluss für IR-Sender... -
Seite 5: Receiver Beschreibung
All manuals and user guides at all-guides.com Receiver Beschreibung - Receiver specification Rückseite - Rear panel 24V DC: VGA: Stromversorgung 24V DC / 1A VGA Eingang HDBT Out: AUD: HDBT Ausgang unabhängiger Audio Eingang LAN: Display Port Eingang Anschluss für LAN-Steuerung und Web-Server HDMI: Phoenix Port: HDMI EIngang... -
Seite 6: Connection And Installation
All manuals and user guides at all-guides.com Anschlüsse und Inbetriebnahme - Connection and installation HDBaseT Empfänger HDBaseT receiver Multishare 31 Allgemeine technische Daten - Specifications Video / Video HDMI Standard DP Standard HDMI 1.4, 3D, 4K DP 1.2 HDMI Compliance DP Compliance VGA Standard HDCP Standard... - Seite 7 All manuals and user guides at all-guides.com Web Steuerung - Web Server Mit einem Web-Browser eines Computers (z. B. Internet Explorer) können Sie den Kindermann Multishare 31 von einem entfernten Standort über ein Netzwerk einstellen oder steuern. Die IP-Adresse des integrierten Web-Servers im Auslieferungszustand ist: 192.168.2.175.
-
Seite 8: Eingang/Ausgang Konfigurieren
All manuals and user guides at all-guides.com Eingang/Ausgang konfigurieren - Input/Output configuration Klicken Sie im Hauptbildschirm auf “Input/Output Config“. Auf dieser Seite können Sie den Eingang umschalten, und bekommen die entsprechende Eingangssignal-Information und den Status des HDBaseT Ausganges angezeigt. AV Inputs –... -
Seite 9: Edid Management
All manuals and user guides at all-guides.com EDID Management - EDID management Auf dieser Seite können Sie das EDID-Management einstellen. Follow Output – EDID wird vom angeschlossenen Display ausgelesen CuanBo-HDMI/-VGA /-DP – interne, vordefinierte EDID-Tabelle This page provided switching and EDID management. Follow Output –... - Seite 10 All manuals and user guides at all-guides.com RS232 Konfiguration - RS232 configuration RS232 – RS232 Kommunikationsprotokoll HDBT RS232 – RS232 Kommunikationsprotokoll des am HDBaseT Bus angeschlossenen Gerätes RS232 Preset Command with – Wenn Videosignal erkannt wird, sende entsprechendes vordefiniertes video detected RS232 Kommando (Ein/Ausgabe in ASCII oder Hexadezimal falls Hex Button markiert) Command without –...
- Seite 11 All manuals and user guides at all-guides.com System - System Daten des Gerätes und Information über Firmware. Der Benutzer kann hier die Netzwerk-Einstellungen verändern. Um zu aktivieren, klicken Sie auf die Schaltfläche „Apply“. System and firmware information. User could modify the IP setting on the page. Please remember to click on „Apply“...
- Seite 12 All manuals and user guides at all-guides.com RS232 Befehlstabelle Befehlsliste Abfrage-Befehl RS232 Einstellung Hinweis Multishare 31 Beispiel Support 9600, 19200, Baud Rate >MBaud:115200<0D 0A> #MBaud<0D 0A> 38400, 115200 (default) Data Bits >MDBits:8<0D 0A> #MDBits<0D 0A> Support 8 & 9 Stop Bits >MSBits:1<0D 0A>...
-
Seite 13: Rs232 Command Table
All manuals and user guides at all-guides.com RS232 Command table Local RS232 Protocol Command Query Command Ex Note Setting Example Support 9600, 19200, Baud Rate >MBaud:115200<0D 0A> #MBaud<0D 0A> 38400, 115200 (default) Data Bits >MDBits:8<0D 0A> #MDBits<0D 0A> Support 8 & 9 Stop Bits >MSBits:1<0D 0A>... -
Seite 14: Verkabelung Der Phoenix Steckanschlussklemme
All manuals and user guides at all-guides.com Verkabelung der Phoenix Steckanschlussklemme - Phoenix contact connection diagram Hinweise: V: VGA Eingang LV: LED Anzeige VGA D: DP Eingang LD: LED Anzeige DP H: HDMI Eingang LH: LED Anzeige HDMI TX: RS232 Tx RX: RS232 Rx GND: Masse Note:... -
Seite 15: Verfügbares Zubehör
All manuals and user guides at all-guides.com Verfügbares Zubehör - Available accessories • HDBaseT Receiver (7488000066) Ausgang: HDMI, RS232, IR • HDMI-Kabel, Typ A, 19-Pin (58090007xx) • Flaches HDMI-Kabel, Typ A, 19-Pin (58090004xx) • DisplayPort-Kabel, 20-Pin (58090002xx) • VGA-Kabel, 15-Pin (74830004xx) •... - Seite 16 All manuals and user guides at all-guides.com 7488 000 065 D/GB 842 150 2016-09 Änderungen vorbehalten / Subject to alterations Printed in Germany Kindermann GmbH · Mainparkring 3 · D-97246 Eibelstadt · E-Mail: info@kindermann.de · www.kindermann.com...
