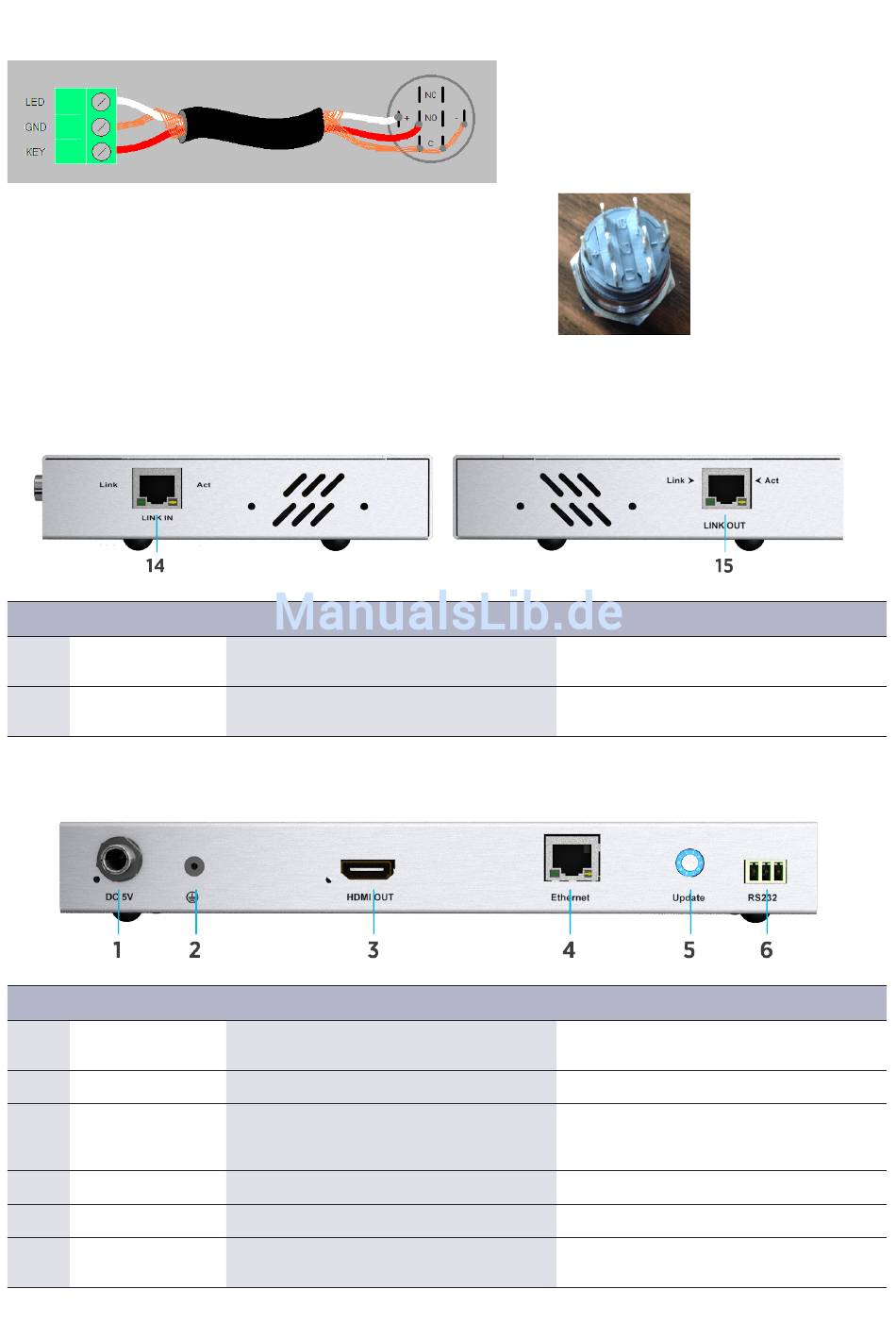

3.4.3 Anschlussbeispiel ShowMe Taster
Belegung des Tasters 7444000448, 7464000 448
- Pinning of push button 7444000448, 7464000448
+ = 5 VDC LED-Ring
- = GND LED-Ring
3.4.4 Seitliche Anschüsse Receiver/Transmitter
ID Name
14 LINK IN
15 LINK OUT
3.4.5 Receiver, Vorderseite
ID Name
1 DC 5V
2 GND
3 HDMI OUT &LED
4 Ethernet
5 Update
6 RS232
8
- Connection of the ShowMe button
Beschreibung
Verbindung zum LINK OUT Anschluss des
nächsten Recievers/Transmitters
Verbindung zum LINK IN Anschluss des
nächsten Recievers/Transmitters
- Receiver, front
Beschreibung
DC-Anschluss für beiliegendes Netzteil
für 5V, 3A Stromversorgung
Masseanschluss
HDMI Ausgang zur Bildwiedergabe
Die LED signalisiert das Signal
Netzwerkanschluß, RJ45
Geräte-Update
RS232 für Firmware Update oder
Systemkontrolle
C = common (gemeinsamer Kontakt)
NC = normally closed (Öffner)
NO = normally opened (Schließer)
- Side panel receiver/transmitter
Description
Connects to
receiver/transmitter
Connects to
receiver/transmitter
Description
5V 3A DC power supply input
Grounding
HDMI OUT connects to an HDMI sink.
The LED lights up if there is HDMI signal
output
Ethernet port, RJ45
Update switcher
Firmware upgrade or RS232 control
LINK OUT port of the next
LINK IN port of the next
