32602007D.fm Page 4 Thursday, February 1, 2007 5:16 PM
GEBRAUCHSANWEISUNG FÜR
SPLIT-KLIMAGERÄTE MIT ZWEI INNENEINHEITEN
UND ÖKO-GAS R410A
SICHERHEITSHINWEISE ZUR BENUTZUNG
EIGENSCHAFTEN UND TECHNISCHE DATEN
(MODELLABHÄNGIG)
GEBRAUCHSANWEISUNG
BESCHREIBUNG DER BAUTEILE DES KLIMAGERÄTS
VERWENDUNG DER FERNBEDIENUNG
REINIGUNG UND WARTUNG
FEHLERSUCHE
INSTALLATIONSSERVICE - VORSICHTSMASSNAHMEN
BEI DER INSTALLATION
ANFORDERUNGEN AN DIE ELEKTRISCHE
SICHERHEIT
INSTALLATION - MASSZEICHNUNGEN
MONTAGE DES INNENGERÄTS
KONTROLLEN UND PRÜFLAUF NACH DER
INSTALLATION
Vielen Dank, dass Sie sich für ein Whirlpool-Klimagerät entschieden haben. Bewahren Sie diese
Bedienungsanleitung zur späteren Bezugnahme an einem sicheren Ort auf.
Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG Über Elektro- und
Elektronikaltgeräte (Waste Electrical und Electronic Equipment - WEEE) gekennzeichnet.
Durch eine ordnungsgemäße Entsorgung dieses Produkts tragen Sie zur Vermeidung möglicher negativer
Auswirkungen auf Umwelt und Gesundheit bei, die bei einer nicht angemessenen Entsorgung entstehen können.
Das Symbol
am Produkt bzw. in den Dokumenten im Lieferumfang des Produkts weist darauf hin, dass
dieses Gerät nicht als Haushaltsabfall behandelt werden darf. Stattdessen ist es an die zuständige
Sammelstelle für die Wiederverwertung elektrischer und elektronischer Geräte auszuhändigen.
Die Entsorgung muss im Einklang mit den einschlägigen örtlichen Entsorgungsvorschriften erfolgen.
Ausführlichere Informationen zur Behandlung, Rückgewinnung und Wiederverwertung dieses Produkts
fordern Sie bitte von Ihrer örtlichen Gemeindebehörde, Ihrer Müllabfuhr oder von dem Händler an, bei dem
Sie dieses Produkt erworben haben.
4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whirlpool AMD 061
Inhaltszusammenfassung für Whirlpool AMD 061
- Seite 1 MONTAGE DES INNENGERÄTS KONTROLLEN UND PRÜFLAUF NACH DER INSTALLATION Vielen Dank, dass Sie sich für ein Whirlpool-Klimagerät entschieden haben. Bewahren Sie diese Bedienungsanleitung zur späteren Bezugnahme an einem sicheren Ort auf. Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG Über Elektro- und Elektronikaltgeräte (Waste Electrical und Electronic Equipment - WEEE) gekennzeichnet.
-
Seite 2: Sicherheitshinweise Zur Benutzung
• Versuchen Sie nicht, das Klimagerät selbst zu reparieren. Unsachgemäße Reparaturen können Stromschläge oder Brände verursachen, lassen Sie daher alle Reparaturen stets von Ihrem Whirlpool-Kundendienst ausführen. • Luftstrom und -richtung richtig einstellen. Wenn das Klimagerät in Betrieb ist, kann der Luftstrom durch Verstellen der oberen/unteren Belüftungsklappe mit der Fernbedienung oder dem Griff anders ausgerichtet werden. - Seite 3 32602007D.fm Page 6 Thursday, February 1, 2007 5:16 PM Warnung: • Die Stromkabel und Steuerleitungen nicht durchschneiden oder beschädigen. Beschädigte Stromkabel und Signalleitungen müssen von einer Fachkraft gegen Spezialteile ausgewechselt werden. • Andauernde Störungen weisen auf eine Beschädigung des Klimageräts hin und bedeuten eine potentielle Stromschlag- oder Brandgefahr.
-
Seite 4: Eigenschaften Und Technische Daten
32602007D.fm Page 7 Thursday, February 1, 2007 5:16 PM EIGENSCHAFTEN UND TECHNISCHE DATEN (MODELLABHÄNGIG) Modell AMD060 AMD061 Funktion Kühlen/Heizen Kühlen/Heizen Kühlleistung (W) 2667x2 2667+3517 Heizleistung (W) 2696x2 2696+3575 Nennspannung 220-240V~ Nennfrequenz 50Hz Nennkühl-/Nennheizleistung (W) 1656/1595 2053/1960 Energetischer Wirkungsgrad 3.22/3.38 3.01/3.20 Luftumwälzung (CFM) 265/265 265/295... - Seite 5 32602007D.fm Page 8 Thursday, February 1, 2007 5:16 PM GEBRAUCHSANWEISUNG Funktionsprinzip und Sonderfunktionen des Kühlbetriebs Funktionsprinzip: Das Klimagerät nimmt Wärme aus der Raumluft auf und leitet sie an das Außengerät, wodurch die Raumtemperatur gesenkt wird. Die Kühlleistung nimmt mit zunehmenden Außentemperaturen ab. Entfrosterfunktion: Auf der Oberfläche des Innengerät-Wärmetauschers kann sich eine Frostschicht bilden, wenn das Klimagerät auf die niedrigste...

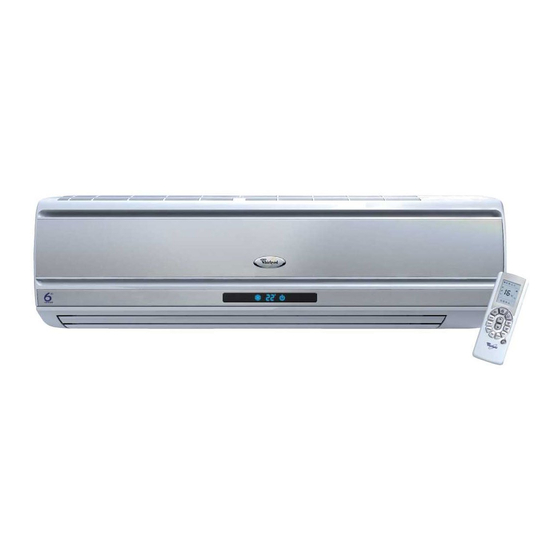

- Seite 6 32602007D.fm Page 9 Thursday, February 1, 2007 5:16 PM BESCHREIBUNG DER BAUTEILE DES KLIMAGERÄTS Innengerät Lufteinlass AMD 060 AMD 061 Einheit A Luftauslass Lufteinlass 1. Frontblende Einheit B 2. Filter 3. Display 4. Bedienungsschalter 5. Drahtlose Fernbedienung 6. Luftklappe Luftauslass 7.
-
Seite 7: Verwendung Der Fernbedienung
32602007D.fm Page 10 Thursday, February 1, 2007 5:16 PM VERWENDUNG DER FERNBEDIENUNG Allgemeine Hinweise zur Benutzung 1. Nach dem Netzanschluss des Hauptgeräts die Taste ON/OFF an der Fernbedienung drücken, um das Klimagerät zu starten. (Hinweis: Die Belüftungsklappe am Hauptgerät wird automatisch geschlossen, sobald das Klimagerät ausgeschaltet wird). - Seite 8 32602007D.fm Page 11 Thursday, February 1, 2007 5:16 PM UP/DOWN Taste UP/DOWN Diese beiden Tasten drücken, um im Kühl-, Trocken-, Lüfter- oder Heizmodus eine Temperatur zwischen 16 und 30°C einzustellen. Die Temperatur kann für jeden Modus gespeichert werden. LÜFTERDREHZAHL Lüftertaste Diese Taste drücken, um die Lüfterdrehzahl wie folgt zu ändern: Zeigt automatische Lüfterdrehzahl an Zeigt niedrige Lüfterdrehzahl an.
- Seite 9 32602007D.fm Page 12 Thursday, February 1, 2007 5:16 PM Taste JET Im Kühl- oder Wärmemodus diese Taste drücken, um die Jet- Funktion ein- oder auszuschalten. Das JET-Icon leuchtet auf, sobald die Jet-Funktion eingeschaltet wird. Die Jet-Funktion wird automatisch gelöscht, sobald Betriebsart oder Lüfterdrehzahl geändert werden.
- Seite 10 32602007D.fm Page 13 Thursday, February 1, 2007 5:16 PM Austausch der Batterien der Fernbedienung und Vorsichtsmaßnahmen 1. Leicht auf den Batteriedeckel drücken und wie gezeigt in Pfeilrichtung abnehmen. 2. Die alten Batterien herausnehmen 3. Durch zwei 7# Trockenzellen (AAA 1,5V) ersetzen. Richtig gepolt einsetzen.
-
Seite 11: Reinigung Und Wartung
32602007D.fm Page 14 Thursday, February 1, 2007 5:16 PM REINIGUNG UND WARTUNG Warnung • Das Gerät vor dem Reinigen ausschalten und stromlos machen. Stromschlaggefahr! • Beim Kontakt des Klimageräts mit Wasser kann es zu einem Stromschlag kommen. Das Klimagerät niemals nassreinigen. •... - Seite 12 2. Korrekte Installation des Erdungskabels kontrollieren. 3. Zustand der Batterie der Fernbedienung kontrollieren und ggf. erstzen. 4. Trägerstruktur des Außengeräts auf Schäden kontrollieren. Falls beschädigt, den Whirlpool-Kundendienst verständigen. Wartung nach dem Betrieb 1. Gerät von Stromversorgung trennen. 2. Luftfilter reinigen.
-
Seite 13: Fehlersuche
32602007D.fm Page 16 Thursday, February 1, 2007 5:16 PM FEHLERSUCHE Warnung: Versuchen Sie nicht, das Klimagerät selbst zu reparieren. Unsachgemäße Reparaturen können Stromschläge oder Brände verursachen, lassen Sie daher alle Reparaturen stets von Ihrem Whirlpool- Kundendienst ausführen. Die folgenden Kontrollen helfen Zeit und Kosten sparen. Störung Ursache Das Klimagerät läuft nach dem... - Seite 14 Feuchtigkeit auf dem Wird das Klimagerät bei hoher Luftfeuchtigkeit betrieben, kann sich Feuchtigkeit auf dem Gitter absetzen. Luftaustrittgitter In den folgenden Fällen raten wir dringend, den nächsten Whirlpool-Kundendienst zu benachrichtigen. Das Klimagerät ausschalten und • Das Klimagerät macht ein schrilles Betriebsgeräusch.
- Seite 15 Geräts behindern; Ausfall des Klimageräts zur Folge haben. Bitte 4. Der Aufstellort muss Gewicht und Vibrationen wenden Sie sich an den Whirlpool- des Außengeräts problemlos aushalten und eine Installationsservice, falls die Installation an solchen sichere Installation gewährleisten können;...
- Seite 16 32602007D.fm Page 19 Thursday, February 1, 2007 5:16 PM ANFORDERUNGEN AN DIE ELEKTRISCHE SICHERHEIT 1. Die Stromversorgung muss die korrekte Nennspannung liefern und eine spezielle Verdrahtung für Klimageräte aufweisen. Der Querschnitt des Netzkabels muss die Mindestanforderungen erfüllen. 2. Anwendbarer Spannungsbereich: die Betriebsspannung der Stromversorgung muss zwischen 90% -110% der Nennspannung liegen.
-
Seite 17: Installation - Masszeichnungen
32602007D.fm Page 20 Thursday, February 1, 2007 5:16 PM INSTALLATION - MASSZEICHNUNGEN AMD 060 AMD 061 Von der Decke Über 15 cm Von der Wand Über 15 cm Über 15 cm Von der Wand Über 300 cm Auslassseite Abstand zur Abdeckung... -
Seite 18: Montage Des Innengeräts
32602007D.fm Page 21 Thursday, February 1, 2007 5:16 PM MONTAGE DES INNENGERÄTS Montage der wandfesten Trägerstruktur 1. Nivellierwaage und Lotschnur. Da sich der Ablauf auf der linken Seite befindet, sollte diese niedriger montiert sein, um besseren Zugriff zum wandseitigen Anschlusskasten zu haben. 2. - Seite 19 32602007D.fm Page 22 Thursday, February 1, 2007 5:16 PM Hinweise: Falls das Verbindungskabel nicht lang genug ist, kann beim Kundendienst ein verlängertes Kabel angefordert werden. Das Kabel darf nirgendwo unterbrochen werden. • Das Kabel korrekt anschließen. Falsche Anschlüsse führen zu elektrischen Störungen/Ausfällen. •...
- Seite 20 32602007D.fm Page 23 Thursday, February 1, 2007 5:16 PM Kabelanschluss 1. Den Griff auf der rechtsseitigen Platte des Außengeräts entfernen (1 Schraube). 2. Die Kabelklemme entfernen, das Netzkabel mit der Klemme des Anschlusskastens verbinden und festziehen. Die Verzweigung der Verbindungsleitung muss mit der des Innengeräts übereinstimmen.
- Seite 21 32602007D.fm Page 24 Thursday, February 1, 2007 5:16 PM Entlüftung und Leckprüfung Rohranschlussmutter 1. Die Rohrmutter fest anziehen. Einwegventil 2. Die Schutzkappe des Einwegventils des Absperrventils Gasventil Flüssigkeitsventil abnehmen. 3. Den Ventilschaft des Flüssigkeitsventils mit einem Ventilkappe Sechskantschlüssel lockern. Ventilhebel Das Ventil mit einem Schraubenzieher öffnen und das Gas Sechskantinnenschlüssel ablassen.
-
Seite 22: Kontrollen Und Prüflauf Nach Der Installation
32602007D.fm Page 25 Thursday, February 1, 2007 5:16 PM KONTROLLEN UND PRÜFLAUF NACH DER INSTALLATION Überprüfung der Installation Bauteile prüfen Durch falsche Installation verursachte Probleme Ist die Installation sicher? Das Gerät kann herunterfallen, vibrieren oder laute Geräusche machen Wurde auf Gaslecks geprüft? Mögliche Folge: ungenügende Kühl- oder Heizleistung Ist die thermische Isolierung des Geräts Mögliche Folge: ungenügende Kühl- oder Heizleistung...
