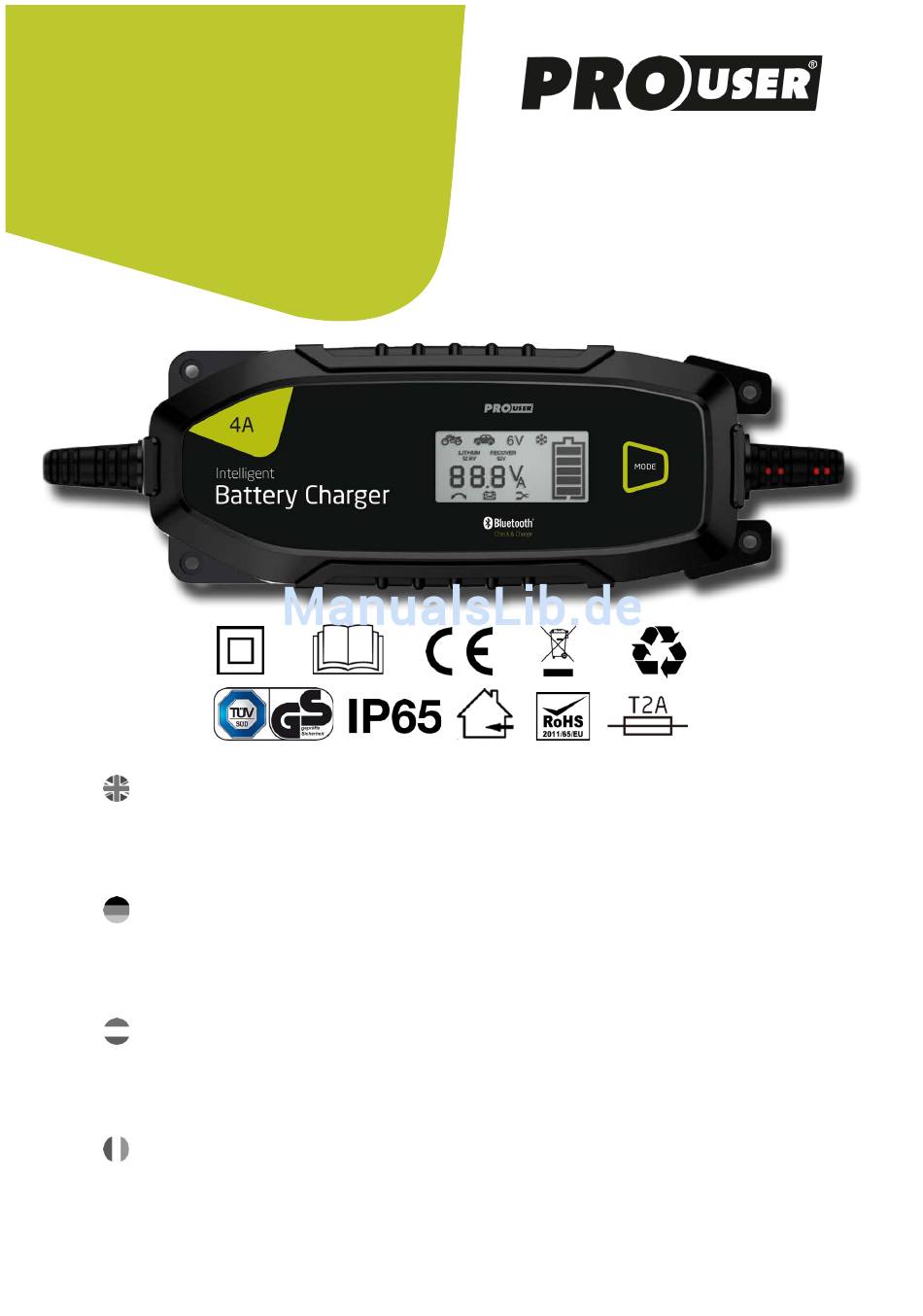

PROUSER IBC4000 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen

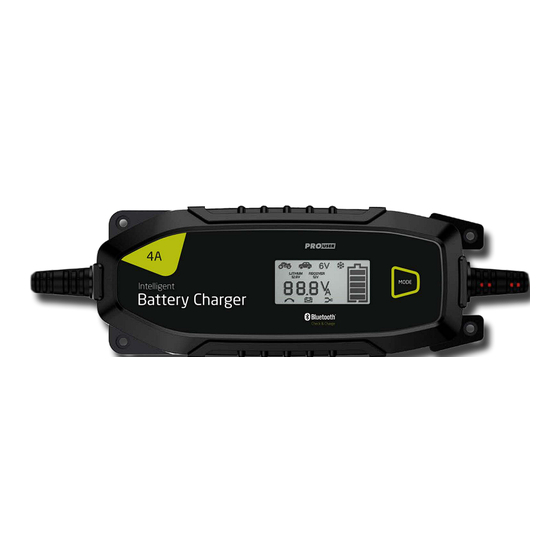

IBC4000
IBC4000B
INTELLIGENT BATTERY CHARGER
4A INTELLIGENT 6V & 12V BATTERY CHARGER
IBC4000B ONLY: WITH BLUETOOTH FUNCTIONALITY
SUITABLE FOR 12V LITHIUM AND 6V AND 12V LEAD-ACID-BATTERIES, E.G. WET, GEL-, VRLA-,
AGM-BATTERIES BETWEEN 1.2-120AH CAPACITY
4A INTELLIGENTES 6V & 12V BATTERIELADEGERÄT
BEI IBC4000B: MIT BLUETOOTH-FUNKTION
GEEIGNET FÜR 12V LITHIUM UND 6V & 12V BLEI-SÄURE-BATTERIEN: NASS-, GEL-, VRLA-, AGM-
BATTERIEN MIT EINER KAPAZITÄT VON 1,2 BIS 120AH
4A INTELIGENTE 6V & 12V ACCULADER
IBC4000B MET BLUETOOTH FUNCTIONALITEIT
GESCHIKT VOOR 12V LITHIUM ACCU'S EN 6V & 12V LOODZUURACCU'S: GEL, NAT, GEL, VRLA,
AGM, ACCU'S MET EEN CAPACITEIT TUSSEN 1.2-120AH
4A CHARGEUR DE BATTERIE INTELLIGENT 6V & 12V
IBC 4000B UNIQUEMENT: AVEC FONCTION BLUETOOTH
CONVIENT AUX BATTERIES 12 LITHIUM & AUX BATTERIES PLOMB EN 6V ET 12V: SECHES, GEL,
VRLA, AGM, CALCIUM, SANS ENTRETIEN (SM/MF), D'UNE CAPACITÉ DE 1.2 À 120 AH
www.pro-user.com
OPERATING MANUAL
BEDIENUNGSANLEITUNG
GEBRUIKSAANWIJZING
MODE D'EMPLOI
p.03
p.16
p.31
p.46
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für PROUSER IBC4000
Inhaltszusammenfassung für PROUSER IBC4000
- Seite 1 IBC4000 www.pro-user.com IBC4000B OPERATING MANUAL p.03 BEDIENUNGSANLEITUNG p.16 INTELLIGENT BATTERY CHARGER GEBRUIKSAANWIJZING p.31 MODE D'EMPLOI p.46 4A INTELLIGENT 6V & 12V BATTERY CHARGER IBC4000B ONLY: WITH BLUETOOTH FUNCTIONALITY SUITABLE FOR 12V LITHIUM AND 6V AND 12V LEAD-ACID-BATTERIES, E.G. WET, GEL-, VRLA-, AGM-BATTERIES BETWEEN 1.2-120AH CAPACITY...
-
Seite 16: Wichtige Sicherheitshinweise
EINLEITUNG Die intelligenten Batterieladegeräte IBC4000 und IBC4000B sind zukunftsweisende Ladegeräte, hergestellt für die Firma Pro-User Europe GmbH, welche die Leistung Ihrer Batterie verbessern und deren Lebensdauer verlängern können. Das IBC4000B intelligente Batterieladegerät mit Bluetooth-Funktion ermöglicht es Ihnen mit Hilfe der kostenlosen Pro-User App „Check & Charge“ Ihre Batterie zusätzlich mit Ihrem Bluetooth-fähigen Smartphone zu überwachen und zu laden. - Seite 17 Pro-User Europe GmbH ist nicht haftbar für eventuellen direkten oder indirekten Sach- oder Personenschaden, welcher durch den Einsatz des Geräts hervorgerufen wurde, insbesondere wenn Sicherheitshinweise nicht beachtet wurden. Batterietypen Dieses Ladegerät ist ausschließlich geeignet für 12,8V-Lithium-Batterien und 6V & 12V Blei-Säure- Batterien wie Nass-, wartungsfreie (SM/MF), (VRLA-)AGM, Gel- und Tiefzyklus-Batterien.
- Seite 18 Allgemeine Sicherheit • Sichern Sie das Gerät so, dass Kinder keinen Zugriff darauf haben. Es können Gefahren entstehen, die von Kindern nicht erkannt werden. • Benutzen Sie das Gerät nur für den in dieser Anleitung beschriebenen Gebrauch. • Nach dem Öffnen der Verpackung überprüfen Sie bitte alle Teile auf Beschädigungen. Wenn Sie Beschädigungen vorfinden, kontaktieren Sie den Händler, bei dem Sie das Gerät erworben haben.
- Seite 19 Arbeiten an Batterien • Batterien können große Mengen E,3nergie speichern und ein nicht ordnungsgemäßer Umgang damit kann sehr gefährlich sein. Verbinden Sie das Gerät niemals mit einer Batterie mit falscher Nennspannung oder anderen ungeeigneten oder defekten Batterien oder Geräten. • Halten Sie Kinder fern von Batterien und Säuren. •...
- Seite 20 LIEFERUMFANG • Pro-User IBC4000(B) mit AC Anschlusskabel und Euro-Stecker und Pro-User “Check & Charge”-Lade- Interface • 40cm Ladekabel mit Anschlussklemmen und Pro-User “Check & Charge”-Lade-Interface • 40cm Ladekabel mit Ringösen und Pro-User “Check & Charge”-Lade-Interface • Bedienungsanleitung TECHNISCHE BESCHREIBUNG Teil Beschreibung Batterieladegerät IBC4000(B)
- Seite 21 Die 8-stufige Ladecharakteristik Mit Hilfe der mikroprozessor-gesteuerten Ladestufen kann Ihre Batterie auf bis zu 100% Ihrer ursprünglichen Leistung geladen werden. Um Ihre Batterie stets im optimalen Ladezustand zu halten, kann das Ladegerät auch dauerhaft angeschlossen bleiben. Die jeweilig optimale Ladestufe wird von Ihrem Pro-User Ladegerät automatisch ausgewählt: Stufe 1: Check Die Batteriespannung wird überprüft, um sicherzustellen, dass die Verbindung zur Batterie hergestellt...
-
Seite 22: Bedienung
BEDIENUNG Vor Gebrauch bitte sorgfältig Durchlesen Dieses Ladegerät ist ausschließlich geeignet für 12V Lithium LiFePO4 Batterien und 6V und 12V Blei- Säure-Batterien, wie Nass-, wartungsfreie (MF), (VRLA-)AGM, Deep-Cycle (Tiefzyklus) und Gel-Batterien. Versuchen unter keinen Umständen nicht-unterstützte Batterietypen zu laden. Geeignete Batteriekapazitäten sind bei... - Seite 23 Ladevorgang Ihr Pro-User IBC Ladegerät kann verschiedene Typen von Batterien aufladen. Im Folgenden werden die einzelnen Schritte beschrieben, die zu einem vollständigen Laden der Batterie führen. Diese sind lediglich als Leitfaden zu sehen. Im Zweifelsfall gilt es die Batterieherstellerhinweise zu beachten. Hinweis: Abhängig vom Zustand der Batterie wird der ausgehende Ladestrom angepasst.
- Seite 24 LITHIUM-Modus: Spannung: 12,8V Ladestrom: bis zu 3,0A Nur geeignet für 4-Zellen-LiFePO4 Batterien ! Hinweis: Wenn die Batteriespannung nicht im Bereich 11,6V – 13,8V liegt, kann der LITHIUM-Modus nicht ausgewählt werden. Ein langes Drücken der MODE-Taste (ca. 3 Sekunden) ist erforderlich, um diesen Modus zu aktivieren. RECOVER-12V-Modus: Spannung: 14,7V Ladestrom: bis zu 4,0A (hauptsächlich geeignet für 12 V Bleisäure Batterien mit einer Kapazität größer als...
- Seite 25 Memory-Funktion Das Ladegerät kehrt nach dem Ausstecken oder dem Trennen der angeschlossenen Batterie automatisch zum zuletzt ausgewählten Lademodus zurück. Sollte dieser Modus mit der jetzt angeschlossenen Batterie nicht kompatibel sein, wird das Ladegerät in den Standby-Modus versetzt. Erkennung defekter Batterien und Regenerationsladung Selbst wenn die Batteriespannung sehr niedrig ist (Tiefentladung), wird das Ladegerät automatisch versuchen Ihre Batterie zu retten.
- Seite 26 Nach dem Ladevorgang ACHTUNG! Während des Ladevorgangs kann die Batterieflüssigkeit Gase bilden. Das abgegebene Gas ist leicht entflammbar, daher darf sich in der Umgebung von ladenden Batterien kein offenes Licht oder Feuer befinden. Sorgen Sie stets für gute Belüftung. Weiterhin dürfen aufgrund der Explosionsgefahr der Gase die Batterieklemmen nur angeschlossen bzw.
-
Seite 27: Problembehandlung
PROBLEMBEHANDLUNG WARNUNG! Öffnen Sie niemals das Gehäuse des Geräts. Es sind keine Teile im Inneren verbaut, die ausgetauscht oder durch den Benutzer gewartet werden können. Beschädigungen die auf nicht sachgemäßen Gebrauch zurückzuführen sind, oder durch den Benutzer durchgeführte Modifikationen oder versuchte Reparaturen führen zum Ausschluss jeglicher Haftung und Verlust der Gewährleistung. - Seite 28 BLUETOOTH VERBINDUNG (nur bei IBC4000B) Verbinden Ihres Pro-User IBC Ladegeräts mit Ihrem Bluetooth-fähigen Smartphone (nur möglich mit IBC4000B) Hinweis: Erfordert iOS 8.0 oder neuer & Android 4.4 oder neuer, sowie ein Smartphone mit Bluetooth BLE Ver. 4.3 oder neuer 1. Laden Sie die kostenlose “Pro-User Check & Charge” App aus dem Apple App Store oder dem Google Play Store.
- Seite 29 Beispielseiten aus der Bedienoberfläche der „Check & Charge“ Mobil-App für iOS und Android: (Software Version von 01-2017, Veränderungen sind möglich) Startseite von “Check & Charge” Liste der verbundenen Name und Passwort Einstellung Ladegeräte Power-Taste und Einstellen des Lademodus Überblick über die Lade-Parameter...
-
Seite 30: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Modell IBC4000 & IBC4000B 4A Batterieladegerät Geeignete Batterietypen Geeignete Batterie- 6V & 12V & 12,8V Nennspannungen Blei-Säure-Batterien: Nass-, wartungsfreie (MF), Gel-, AGM- und Deep-Cycle-Batterien Und 12,8V 4-Zellen LiFePO4 Lithium Batterien. Dieses Ladegerät ist geeignet für Batterien mit einer Nennspannung von …... - Seite 63 4A Battery Charger 4A Battery Charger with Bluetooth functionality Article description: Artikelnummer: 18171 18172 Article number: Typenbezeichnung: IBC4000 IBC4000B Type: Firmenanschrift: Pro-User Europe GmbH, Seestrasse 19, 83253 Rimsting, Germany Company address: Einschlägige EG-Richtlinien Governing EU-directives / directives CE concernées: 1. Elektromagnetische Verträglichkeit (EMV) 2.
- Seite 64 © Pro-User Europe Pro-User Europe GmbH Seestrasse 19 83253 Rimsting sales@pro-user.com Germany www.pro-user.com Registergericht: Amtsgericht Traunstein Registernummer: HR 18720...
