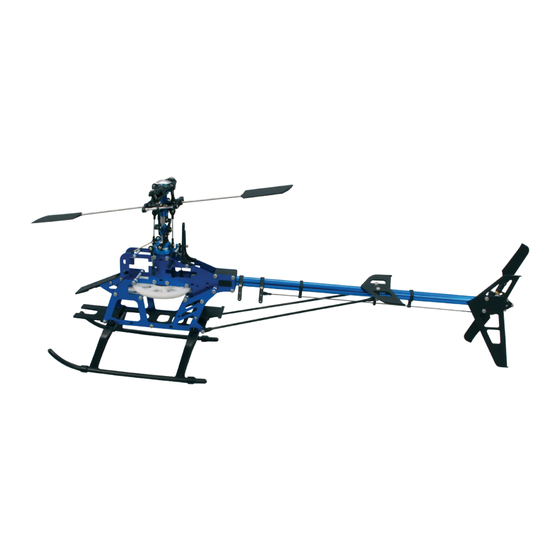

E-Rix 450
Gebrauchsanleitung
Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell-
montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
D
Crash Kit
Art.-Nr. 03 1543
Basic
Art.-Nr. 03 1544

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Jamara E-Rix 450 Crash Kit

  • Seite 1 E-Rix 450 Crash Kit Art.-Nr. 03 1543 Gebrauchsanleitung Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und Basic Art.-Nr. 03 1544 bewahren Sie diese bitte auch nach Abschluss der Montage gut auf! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren! * Modellbau-Einsteiger sollten sich Hilfe von Personen mit Modellbau-Erfahrung holen, um einen sicheren Betrieb zu gewährleisten.
  • Seite 2: Inhaltsverzeichnis

    - Stellen Sie den Gassteuerknüppel am Sender immer in Modell betreiben. die Leerlaufposition. Allgemeine Hinweise Da der Firma JAMARA e.K. sowohl eine Kontrolle der Handhabung, Achtung! die Einhaltung der Montage- und Betriebshinweise, so wie der In einigen Ländern ist es vorgeschrieben für den Betrieb eines Einsatz des Modells und dessen Wartung nicht möglich ist, kann...
  • Seite 3: Technische Daten

    Technische Daten Zubehör Set Set-Nr. 4377 Rotor Ø ca. 705 mm Länge ca. 645 mm Flugregler Xetronic 40 A 08 1940 Höhe ca. 230 mm E-Motor Magnum A480H 13 2480 Kreisel GJ 103 03 6607 Servo High End Micro 9g 03 3212 Servo High End 929HMG 07 4420...
  • Seite 4 Montage Schrauben Sie die Grundplatte mit den 6 Schrauben inkl. Unter- Schrauben Sie das Landegestell mit den 4 Schrauben aus dem legscheibe an. Achten Sie darauf das die hintere Schraube rechts Beutel mit den 4 Gummidämpfern fest. Die 4 Gummidämpfer und links nochmal entfernt werden müssen für die Heckausleger- schieben Sie auf die Landekufen, über die Kanten.
  • Seite 5 ???????? Montage Bringen Sie mit den 4 Hülsen und den 2 Kohlefaserstangen die Schrauben Sie den Motor (nicht im Lieferumfang enthalten) fest Heckauslegerversteifung an. Der hintere Bereich der Heckausle- und schließen Sie diesen an den Regler (nicht im Lieferumfang) gerversteifung wird an die mittlere Gestängeführung (inkl. Finne) enthalten) an.
  • Seite 6 Montage 03 1794 03 1701 03 1700 03 1732 03 1705 03 1702 03 1705 03 1709 03 1703 03 1708 03 1706 03 1704 03 1707 03 1736 03 1720 03 1719...
  • Seite 7 Montage 16 0158 03 1713 03 1710 03 1714 03 1749 03 1712 03 1715 03 1716 03 1793 03 1711 03 1723 03 1717 03 1721...
  • Seite 8: Montage

    Montage 03 1726 03 1722 03 1725 03 1730 03 1729 03 1727 inkl. Riemen 03 1724 03 1728 03 1731 Montage Zahnriemen Vorne Hinten 03 1726 Achtung! 1. Schieben Sie die Kerbe im Heckausleger über die Nase auf der Innenseite der Halterung im Hauptrahmen. 2.
  • Seite 9: Pitch- Und Gaseinstellungen

    Pitch- und Gaseinstellungen Knüppelposition ganz vorn / Gas 100 %, Pitch +9° bis +11° Knüppelposition in Schwebeflugpostition / Gas 65 % bis 70 %, Pitch +5° bis +6° Knüppelposition ganz hinten / Gas 0 %, Pitch -5° bis -6° Normalflug Gaskurve Schwebeflug Pitch 100 % Vollgas...
  • Seite 10: Einstellungen Für 3-D Flüge

    Einstellungen für 3-D Flüge Knüppelposition ganz vorn / Gas 100 %, Pitch +9° bis +11° Knüppelposition in der Mitte / Gas 90 %, Pitch 0° Knüppelposition ganz hinten / Gas 100 %, Pitch -9° bis -11° 3D-Flug Gaskurve für 3D-Flüge Pitch 100 % vorn +9°...
  • Seite 11: Hauptrotor Ausrichten

    Hauptrotor ausrichten Einstellpunkt für Klebestreifen Wenn man den Hauptrotor ersetzt, ist es notwendig, die Rotor- blätter zuerst auszubalancieren. Schrauben Sie die Hauptrotorblät- ter zusammen (siehe Abb.) Die Hauptrotorblätter werden richtig balanciert, wenn sie genau horizontal stehen. Wenn nicht, sind die Rotorblätter nicht im Gleichgewicht. Dieses wird durch das anbringen eines transparenten Klebestreifens auf das leichtere Rotorblatt behoben.
  • Seite 12: Ersatzteilliste

    Irrtum und technische Änderungen vorbehalten. Copyright JAMARA e.K. 2011 Copyright JAMARA e.K. 2011 Copying or reproduction in whole or part, Kopie und Nachdruck, auch auszugsweise, only with the expressed permission of JAMARA e.K. nur mit Genehmigung von JAMARA e. K. Ersatzteilliste Artikelnr. Bezeichnung Artikelnr.
