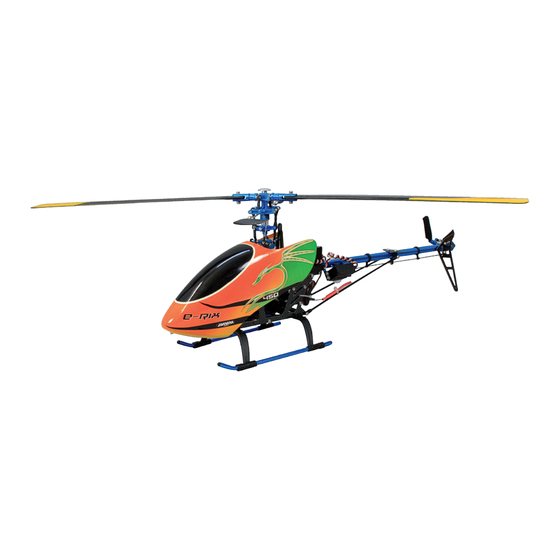

E-Rix 450 Carbon
Gebrauchsanleitung
Kein Spielzeug!
Vorsichtsmaßnahmen
!
Dieses Modell ist kein Spielzeug!
Geeignet für Personen ab 14 Jahren!
• Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
• Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
• Beachten Sie Vorsichtsmaßnahmen beim Zusammenbau des
Modells. Sie sind für diese Modellmontage und für einen
sicheren Betrieb selbst verantwortlich.
• Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.
DE
RTF Gas links
Art.-Nr.
RFT Gas rechts
Art.-Nr.
.
Zugelassen in:
D, A, E, GB, F, B, DK,
PL, FIN, GR, P, I, CH
03 1560
03 1561
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Jamara E-Rix 450 Carbon 03 1560
Inhaltszusammenfassung für Jamara E-Rix 450 Carbon 03 1560
- Seite 1 Zugelassen in: D, A, E, GB, F, B, DK, PL, FIN, GR, P, I, CH E-Rix 450 Carbon Gebrauchsanleitung 03 1560 RTF Gas links Art.-Nr. 03 1561 RFT Gas rechts Art.-Nr. Kein Spielzeug! Vorsichtsmaßnahmen Dieses Modell ist kein Spielzeug! Geeignet für Personen ab 14 Jahren! • Modellbau-Einsteiger sollten sich Hilfe von Personen mit Modellbau-Erfahrung holen, um einen sicheren Betrieb zu gewährleisten.
-
Seite 2: Inhaltsverzeichnis
DE - Inhalt Sicherheitshinweise Inbetriebnahme Allgemeine Hinweise Steuerungssystem prüfen Konformitätserklärung Pitch- und Gaseinstellungen Fernmeldebestimmungen Einstellungen für 3-D Flüge Entsorgunshinweise Hauptrotor ausrichten Technische Daten | Lieferumfang | Highlights Antriebssystem überprüfen Wartung des Hubschraubers Hinweise zum Betreiben von LiPo-Akkus Bedienelemente am Sender Aufladen des Flugakkus Empfängeranschluß Endmontage Kreiselanschluß Montage 14-16 Einbau des Kreisels Ersatzteilliste Sicherheitshinweise Dieses ferngesteuerte Flugmodell ist kein Spielzeug! Beachten Sie unbedingt noch folgende Hinweise für den Geeignet für Personen ab 14 Jahren. Einsatz des Hubschraubers • Fliegen Sie in keiner Umgebung mit mehr als +45°C und Achtung:... -
Seite 3: Allgemeine Hinweise
- (WEEE) Elektro- und Elektronikalt-/schrottgeräte 2002/96/EG Set enthält Sender und Empfänger. - (RoHS) Beschränkung der Verwendung bestimmter gefährlicher Bei Fragen bezüglich der Konformität wenden Sie sich bitte an un- Stoffe in Elektro- und Elektronikgeräten 2002/95/EG seren Service: Jamara e.K. | Erich Natterer Am Lauerbühl 5 | D-88317 Aichstetten Tel. +49 (0) 7565/9412-0 | Fax +49 (0) 7565/9412-23 www.jamara.com | info@jamara.com Weitere Informationen finden Sie auch unter: www.jamara.com - Downloads - Konformitätserklärung Fernmeldebestimmungen Beachten Sie die Fernmeldebestimmungen in dem Land in dem Sie Wir weisen darauf hin, dass die Verantwortung für den ord-... -
Seite 4: Wartung Des Hubschraubers
Wartung des Hubschraubers Anlenkungen und Verbindungen Das wichtigste für einen dauerhaften optimalen Erfolg mit Ihrem Mit großer Sorgfalt überprüfen Sie alle Anlenkungen auf Leicht- neuen Hubschrauber ist eine ständige Wartung und Kontrolle der gängigkeit und Festigkeit. Nur dadurch ist gewährleistet, dass der einzelnenKomponenten des Hubschraubers. Außerdem müssen Sie Hubschrauber optimal fliegt. Sollte ein Gestänge brechen, wird der den Hubschrauber ständig warten, um Problemen vorzubeugen Hubschrauber unweigerlich abstürzen. Wechseln Sie fehlerhafte und Unfälle zuvermeiden. Dabei gehen Sie bitte wie folgt vor: Anlenkungen unbedingt aus. Hauptrotor-Checkliste Heckrotor-System 1. Überprüfen Sie regelmäßig die Hauptrotorkonstruktion auf 1. Säubern Sie den Heckrotor regelmäßig, vor allem wenn Sie in Verschleiß. Kontrollieren Sie alle Komponenten des Hauptro-... - Seite 5 Bedienelemente des Sendes im Mode 1: (Sender bei ARF nicht enthalten) 1 Antenne 2 Trimmung Pitch 3 Schalter A 4 Trimmung Gas 5 Querruder / Gas 6 Trimmung Querruder 7 Ein- / Aus-Schalter 8 Binde Taster / Reichweitentest 9 LED 10 Trimmung Seitenruder 11 Höhen- / Seitenruder 12 Trimmung Höhenruder 13 Pitch Schwebeflug 14 Schalter B Bedienelemente des Sendes im Mode 2: (Sender bei ARF nicht enthalten) 1 Antenne 2 Schalter A...
-
Seite 6: Empfängeranschluß
Empfängeranschluss Das nebenstehende Bild zeigt die Belegung der Anschlüsse. Rollservo 2 Gyro Heck Nick Rollservo 1 Kreiselanschluss 1 Wegeinstellung (Limit) 2 Status-LED 3 Verzögerung (Delay) 4 Digital ON/OFF-Schalter 5 REV/NOR-Schalter 6 Anschluß um Einstellen der Kreiselempfindlichkeit (Kanal 5) 7 Anschluß Empfänger Heckrotor 8 Anschluß für Heckservo (Kanal 4) Einbau des Kreisels 5. Auch wenn dieser Kreisel gut vor Temperaturschwankungen Bitte beachten Sie für eine optimale Funktion des Kreisels die fol- geschützt ist, sollte er nicht in der Nähe von Wärmequellen im genden Hinweise. Modell angebracht werden. Die Neutralposition könnte sich sonst verändern. Aus diesem Grund lassen Sie bei einem Tem- 1. Obwohl der Kreisel durch seine konstruktiven Merkmale sehr peraturwechsel, wie er zum Beispiel bei einem Einsatz im gut vor Vibrationen geschützt ist, muss er dennoch so im Winter vorkommen kann, wenn Sie das Modell aus dem war- Hubschrauber platziert werden, dass er möglichst wenig von men Auto nehmen und in kalter Umgebung einsetzen wollen, Schwingungen beeinträchtigt wird. Andernfalls besteht die den Kreisel sich erst der neuen Temperatur anpassen. Nach Gefahr, dass der Kreisel nicht optimal funktioniert. etwa 10 Min. hat sich der Kreisel auf die neue Umgebungs- Überprüfen Sie in regelmäßigen Abständen, ob der Kreisel temperatur eingestellt und kann betrieben werden. -
Seite 7: Inbetriebnahme
Inbetriebnahme 3. Servo Wegeinstellung (Limit) Der eingebaute Kreisel ist ein Mini-Kreisel, dementsprechend sind Am nebenstehenden Regler die Einstellregler sehr klein. Gehen Sie daher äußerst vorsichtig bei kann der maximale Servoweg allen Einstellarbeiten vor und benutzen Sie einen Mini-Schrauben- des Heckrotorservos, unabhän- dreher. gig von der Vorgabe am Sender, programmiert werden. 1. Schließen Sie den Kreisel an den Kanal an, den Ihr Sender für • Durch Vergrößerung der Ein- die Heckrotorfunktion (Rudder) vorgibt. Den anderen Stecker stellung wird der Weg des Ser- mit dem einen Kabel verbinden Sie mit Empfängerausgang, vos ebenfalls vergrößert. über den die Verzögerungszeit gesteuert werden soll. Stecken • Durch Verringerung der Einstellung wird der Servoweg ver- Sie das Servo an den Ausgang des Kreisels an. mindert. Bei der Justierung achten Sie unbedingt darauf, den Regler so einzustellen, dass beim kompletten Ausschlag das Servo nicht an seinen Anschlag läuft oder die Bewegung mechanisch begrenzt wird. Das Servo könnte sonst beschädigt werden. Andererseits stellen Sie die Wegvorgabe nicht zu gering ein, um die Wirkung des Kreisels nicht zu beschränken. 4. Verzögerungszeit( Delay) An diesem Regler kann die Ver- zögerungszeit des Kreisels ein- gestellt werden. 1 Anschluß um Einstellen der Kreiselempfindlichkeit (Kanal 5) 2 Anschluß Empfänger Heckrotor Beim Einsatz eines Digital 3 Anschluß für Heckservo (Kanal 4) Servos stellen Sie den Trimmer auf einen Wert nahe ’0’. Bei 2. Schaltereinstellungen Verwendung von Analog Servos empfiehlt es sich eine Verzöge- Mit dem Schalter ’DS’ können... -
Seite 8: Steuerungssystem Prüfen
Steuerunssystem prüfen Überprüfen Sie die Steuerreaktionen des Hubschraubers genau. Mode 1 Mode 2 Gas-/Pitchfunktion Aufsteigen Absinken Heckfunktion Rechtskurve Linkskurve Vorwärts Rückwärts Nickfunktion Vorwärts kreisen Rückwärts kreisen Rollfunktion Links schweben Rechts schweben Links kreisen Rechts kreisen... -
Seite 9: Pitch- Und Gaseinstellungen
Pitch- und Gaseinstellungen Knüppelposition ganz vorn / Gas 100 %, Pitch +9° bis +11° Knüppelposition in Schwebeflugpostition / Gas 65 % bis 70 %, Pitch +5° bis +6° Knüppelposition ganz hinten / Gas 0 %, Pitch -5° bis -6° Normalflug Gaskurve Schwebeflug Pitch 100 % Vollgas... -
Seite 10: Einstellungen Für 3-D Flüge
Einstellungen für 3-D Flüge Knüppelposition ganz vorn / Gas 100 %, Pitch +9° bis +11° Knüppelposition in der Mitte / Gas 90 %, Pitch 0° Knüppelposition ganz hinten / Gas 100 %, Pitch -9° bis -11° 3D-Flug Gaskurve für 3D-Flüge Pitch 100 % vorn +9° ~ +11°... -
Seite 11: Hauptrotor Ausrichten
Hauptrotor ausrichten Einstellpunkt für Klebestreifen Wenn man den Hauptrotor ersetzt, ist es notwendig, die Rotor- blätter zuerst auszubalancieren. Schrauben Sie die Hauptrotorblät- ter zusammen (siehe Abb.) Die Hauptrotorblätter werden richtig balanciert, wenn sie genau horizontal stehen. Wenn nicht, sind die Rotorblätter nicht im Gleichgewicht. Dieses wird durch das anbringen eines transparenten Klebestreifens auf das leichtere Rotorblatt behoben. Position für Klebestreifen rot Position Klebestreifen blau Spurlauf einstellen Um den Spurlauf einzustellen, befestigen Sie an den Hauptrotorblättern jeweilseinen blauen und eine roten Klebestreifen. Wenn der Spur- lauf abweicht muss mit dem Steuerstangenverbinder am Blatthalter der Spurlauf eingestellt werden. Antriebssystem überprüfen Bitte überprüfen Sie die folgenden Komponenten, wenn der Antrieb nicht mehr richtig funktioniert: • Überprüfen Sie den Akku, stellen Sie sicher, dass er gut aufgeladen und genügend Kapazität hat. • Überprüfen Sie die Pitcheinstellung. • Überprüfen Sie die Einstellwinkel des Hauptrotors und ob es sich leicht und frei bewegen lässt. • Stellen Sie sicher, dass keine Vibrationen vorhanden sind. • Überprüfen Sie die Spannung des Zahnriemens. -
Seite 12: Sicherheitsvorkehrungen
Ware binnen 14 Tagen bei Ihrem Fachhändler zurückgeben! austreten, Berührung unbedingt vermeiden. Lithium-Polymer-Zellen dürfen nur auf feuerfesten, nicht brenn- Überladung: baren Untergründen und/oder Behältnissen gelagert und geladen Falls das Ladegerät durch einen Defekt nicht abschaltet, kann die werden. Jamara e. K. empfiehlt, die Zellen nur mit einem geeig- Zelle zu brennen beginnen. Daher den Ladevorgang regelmäßig neten Ladegerät mit LiPo Ladeprogramm zu laden. Bei unsachge- überwachen. mäßer Benutzung oder Verwendung von Ladegeräten ohne LiPo- Ladeprogramm kann keine Haftung übernommen werden. Durch Schnellladung: die enorme Energiedichte können sich Lithium-Polymer-Zellen bei... -
Seite 13: Aufladen Des Flugakkus
Aufladen des Flugakkus 1 Netzstecker 2 Balancer 3 Akku Schließen Sie das Steckernetzteil (nicht enthalten) an eine Wechsel- stromsteckdose an und verbinden Sie das Kabel mit dem Ladegerät (nicht enthalten). Schließen Sie den Stecker des Akkus an das Ladegerät an. Der Ladevorgang startet automatisch. Lassen Sie den Akku während des Ladevorgangs nie unbeaufsich- tigt! Um eine Überladung zu vermeiden, sollten Sie alle 20 min. die Temperatur Ihres Akkus überprüfen. Beenden Sie den Ladevorgang immer wenn der Akku zu warm wird ( ca. 45° ). Nach dem Laden trennen Sie den Akku vom Ladegerät und lassen Sie den Akku vor dem Gebrauch abkühlen. Um die Lebensdauer und Leistung Ihres Akku zu verlängern. sollten Sie Sie den Akku nach jedem Flug mindestens 10 min. abkühlen lassen bevor Sie mit dem Ladevorgang beginnen. Endmontage 1 Akku 2 Kreisel 3 Servo... - Seite 14 03 1794 03 1803 03 1831 03 1829 03 1804 03 1806 03 1806 03 1709 03 1703 03 1708 03 1706 03 1805 03 1707 03 1736 03 1720 03 1719...
- Seite 15 16 0159 03 1713 03 1807 03 1809 03 1749 03 1712 03 1715 03 1716 03 1793 03 1808 03 1723 03 1717 03 1811...
-
Seite 16: Montage
03 1813 03 1812 03 1725 03 1730 03 1815 03 1814 inkl. Riemen 03 1724 03 1830 03 1731 Montage Zahnriemen Vorne Hinten 03 1813 Achtung! 1. Schieben Sie die Kerbe im Heckausleger über die Nase auf der Innenseite der Halterung im Hauptrahmen. 2. Stellen Sie die Riemenspannung so ein, dass die eine Riemenseite mit der gegenüberliegenden nicht in Berüh- rung kommt, wenn z.B. mit einem Schraubendreher dage- gen gedrückt wird. 3. Prüfen SIe die Drehrichtung des Zahnriemens. -
Seite 17: Ersatzteilliste
Ersatzteilliste Ersatzteilliste Art.-Nr. Bezeichnung Art.-Nr Bezeichnung 031831 Rotor Zentralstück 031830 Heckrotoranlenkung 031803 Blatthalter 031815 Heckrotorzentralstück 031804 Paddelstangenhalter 031730 Heckrotorblatt VE2 031703 Schiebehülse 031731 Heckrotorwelle 031805 Mischerarme 031829 Blattlagerwelle 031806 Paddelstangenanlenkung 031733 Hauptrahmen Verbindungsteile 031706 Taumelscheibe 031734 Unterlegscheiben und Schrauben 031707 Steuerstangen 031735 Hauptrotor-Kleinteile 031708 Paddelstangengewichte 031736 Freilauf 031709... - Seite 19 Reitter Modellbau Versand Modellflugshop Schwanenberg 8 Am Bahndamm 6 72519 Veringendorf 86650 Wemding Tel.: 07 577 61 79 570 Tel.: 071515002192 Fax: 07 577 61 79 55 Fax: 071515002193 E-Mail: info@modellbauversand.de E-Mail: info@bay-tec.de www.modellbauversand.de www.bay-tec.de www.jamara-ersatzteile.de Kinderland Ziegler GmbH D-Edition e.K. Georg-Aicher-Str. 12 Sailweg 7 83026 Rosenheim 95339 Neuenmarkt Tel.: 080319019121 Tel.: 09227940777 Fax: 080319019122 Fax: 09227940747 E-Mail: kinderland@freenet.de E-Mail: info@d-edition.de www.kinderland-ziegler.de www.d-edition.de MZ-Modellbau Monkeybox Bauer & Siehl GbR Kalbacher Hauptstr. 57...
