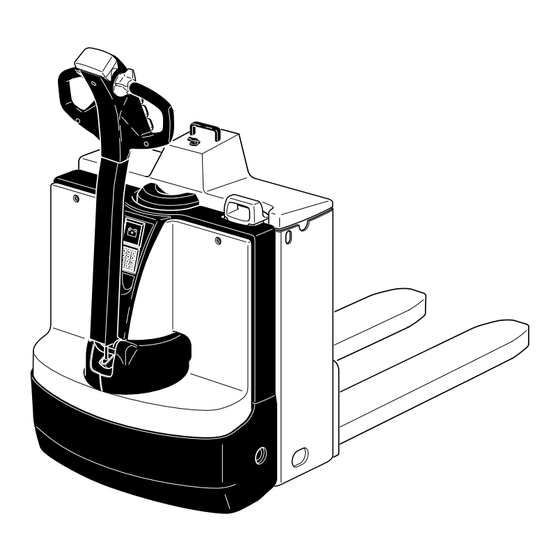

Jungheinrich EJE C20 Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Jungheinrich Anleitungen
  4. Kompaktlader
  5. EJE C20
  6. Betriebsanleitung
Jungheinrich EJE C20 Betriebsanleitung

Jungheinrich EJE C20 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für EJE C20:
Inhaltsverzeichnis

Werbung

Quicklinks

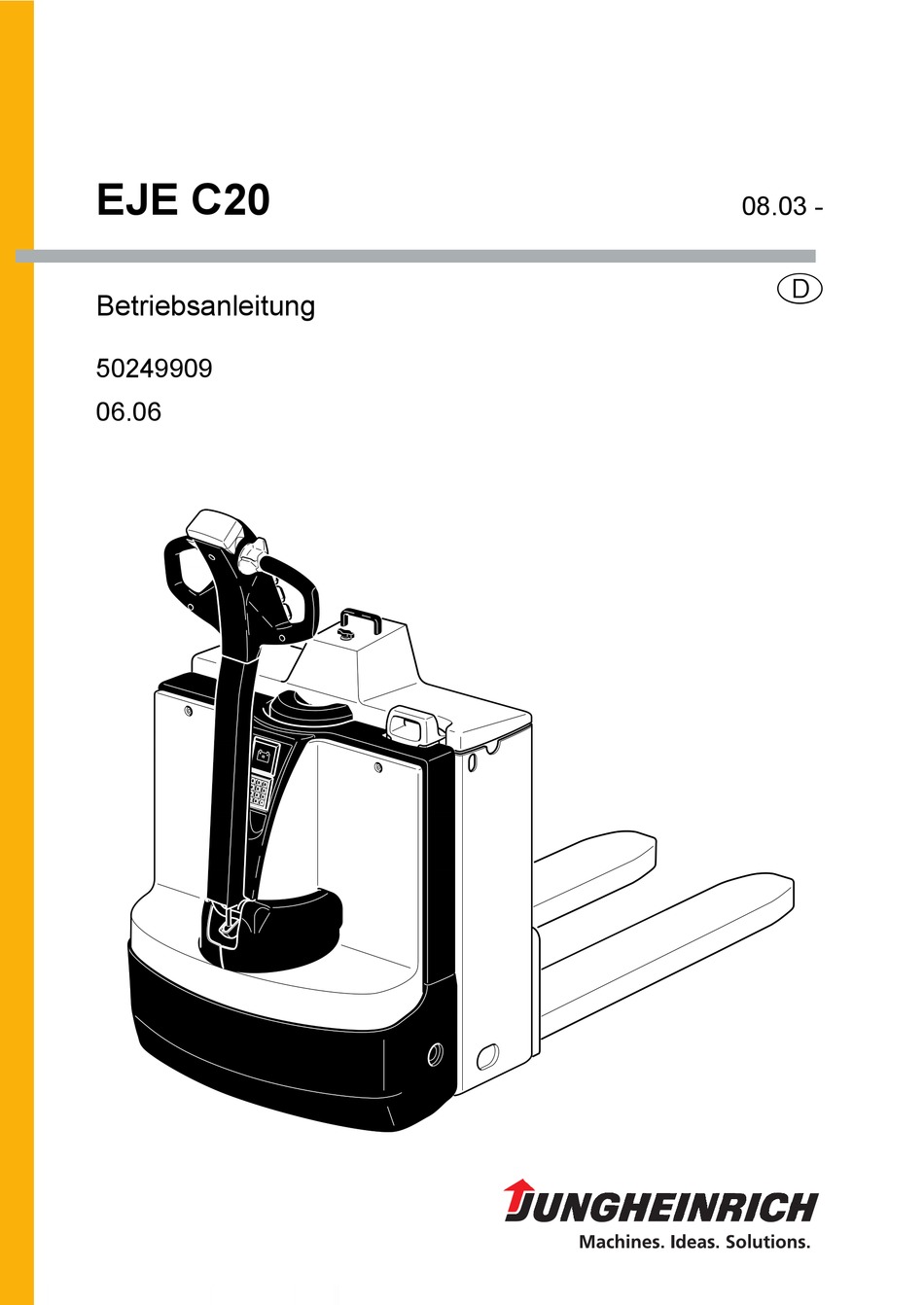

EJE C20
08.03 -
D
Betriebsanleitung
50249909
06.06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Jungheinrich EJE C20

Inhaltszusammenfassung für Jungheinrich EJE C20

  • Seite 1 EJE C20 08.03 - Betriebsanleitung 50249909 06.06...
  • Seite 2 Änderungen in Form, Ausstattung und Technik vorbehalten müssen. Aus dem Inhalt dieser Betriebsanleitung können aus diesem Grund keine Ansprüche auf bestimmte Eigenschaften des Geräts abgeleitet werden. Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand 35 22047 Hamburg - GERMANY Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Bestimmungsgemäße Verwendung Fahrzeugbeschreibung Einsatzbeschreibung ................B 1 Baugruppen- und Funktionsbeschreibung .......... B 2 Technische Daten Standardausführung ..........B 3 Leistungsdaten für Standardfahrzeuge ..........B 3 Abmessungen ..................B 3 EN-Normen ..................B 5 Einsatzbedingungen ................B 5 Schilder ....................B 6 Typenschild, Fahrzeug ................

  • Seite 5: Bedienung

    Betriebssicherheit und Umweltschutz ..........F 1 Sicherheitsvorschriften für die Instandhaltung ........F 1 Wartung und Inspektion ..............F 3 Wartungscheckliste EJE C20 .............. F 4 Schmierplan EJE C20 ................. F 6 Betriebsmittel ..................F 7 Hinweise zur Wartung ................. F 8 Fahrzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten ..

  • Seite 6: Anhang

    Anhang Betriebsanleitung JH-Traktionsbatterie Diese Betriebanleitung ist nur für Batterietypen der Marke Jungheinrich zulässig. Sollten andere Marken verwendet werden, so sind die Betriebsanleitungen des Her- stellers zu beachten.

  • Seite 8: A Bestimmungsgemäße Verwendung

    A Bestimmungsgemäße Verwendung Die „Richtlinie für die bestimmungs- und ordnungsgemäße Verwendung von Flurför- derzeugen“ (VDMA) ist im Lieferumfang dieses Gerätes enthalten. Sie ist Bestandteil dieser Betriebsanleitung und unbedingt zu beachten. Nationale Vorschriften gelten uneingeschränkt. Das in vorliegender Betriebsanleitung beschriebene Fahrzeug ist ein Flurförderzeug, das zum Heben und Transportieren von Ladeeinheiten geeignet ist.

  • Seite 10: B Fahrzeugbeschreibung

    Bereiches der Lasträder oder Rollwagen aufgenommen werden. Die Trag- fähigkeit ist dem Tragkraftschild Qmax zu entnehmen. Fahrzeugtypen, Tragfähigkeit und Motorleistung: Tragfähigkeit Motorleistung EJE C20 2000 kg* / 700 kg 1,0 kW 2000 kg nur im Radarmhub h = 122 mm.

  • Seite 11: Baugruppen- Und Funktionsbeschreibung

    Baugruppen- und Funktionsbeschreibung Pos. Bezeichnung Pos. Bezeichnung t Entladeanzeige t Lastaufnahmemittel o Anzeigeinstrument o Integriertes Ladegerät (CANDIS) 24 V / 30 A (inkl. Sicherheitsschaltung) o Bedientastatur t Batteriehaube (CANCODE) t Schaltschloss t Fahrschalter o Schaltschloss t Auffahrsicherheitstaster (zusätzlich mit zweiter Stu- fe für Bremslüftung) t Fronthaube t Deichsel...

  • Seite 12: Technische Daten Standardausführung

    Technische Daten Standardausführung Angabe der technischen Daten gemäß VDI 2198 Technische Änderungen und Ergänzungen vorbehalten. Leistungsdaten für Standardfahrzeuge Bezeichnung EJE C20 Tragfähigkeit (Radarmhub / Masthub) 2000 / 700 Lastschwerpunktabstand bei Standardgabellänge *) Fahrgeschwindigkeit 6,0 / 6,0 km/h mit / ohne Hublast...

  • Seite 14: En-Normen

    EN-Normen Dauerschalldruckpegel: 70 dB(A) gemäß EN 12053 in Übereinstimmung mit ISO 4871. Der Dauerschalldruckpegel ist ein gemäß den Normvorgaben gemittelter Wert und berücksichtigt den Schalldruckpegel beim Fahren, beim Heben und im Leerlauf. Der Schalldruckpegel wird am Fahrerohr gemessen. Elektromagnetische Verträglichkeit (EMV) Der Hersteller bestätigt die Einhaltung der Grenzwerte für elektromagnetische Störaussendungen und Störfes- tigkeit sowie die Prüfung der Entladung statischer Elek-...

  • Seite 15: Schilder

    Schilder 2000 Q max Q max Pos. Bezeichnung Typenschild, Fahrzeug Tragfähigkeit Qmax Verbotsschild „Nicht Mitfahren“ Anschlagpunkt für Kranverladung UVV-Prüfplakette (nur D)

  • Seite 16: Typenschild, Fahrzeug

    Typenschild, Fahrzeug Pos. Bezeichnung Pos. Bezeichnung Hersteller Serien-Nr. Batteriegewicht min/max in kg Nenntragfähigkeit in kg Antriebsleistung in kW Batterie: Spannung V Lastschwerpunktabstand in mm Leergewicht ohne Batterie in kg Baujahr Hersteller-Logo Option Zum Ablesen des Typenschildes muss das Lastaufnahmemittel gehoben werden. Bei Fragen zum Fahrzeug bzw.

  • Seite 18: C Transport Und Erstinbetriebnahme

    C Transport und Erstinbetriebnahme Kranverladung Nur Hebezeug mit ausreichender Tragfähigkeit verwenden. (Verladegewicht = Eigengewicht + Batteriegewicht; siehe Typenschild Fahrzeug) Für das Verladen des Fahrzeugs mittels Krangeschirr sind am Rahmen Anschlag- punkte (4) vorgesehen. – Fahrzeug gesichert abstellen (siehe Kapitel E). –...

  • Seite 19: Fahrzeug Ohne Eigenantrieb Bewegen (Notbetrieb)

    Um die Betriebsbereitschaft des Fahrzeugs nach der Anlieferung oder nach einem Transport herzustellen, sind folgende Tätigkeiten durchzuführen: – Ausrüstung auf Vollständigkeit und Zustand prüfen – Ggf. Batterie einbauen, Batteriekabel nicht beschädigen. – Ggf. Batteriehaube montieren. Dazu Batteriehaube in die Führungen schieben, ausrichten und beidseitig mit je zwei Schrauben festsetzen.

  • Seite 20: Notbetrieb Mit Serviceschlüssel 741 (O)

    Notbetrieb mit Serviceschlüssel 741 (o) Der EJE C20 kann bei Störungen in der elektrischen Anlage mit Muskelkraft bewegt werden. Es muss sich eine Batterie im Fahrzeug befinden, die angeschlossen ist. Der Serviceschlüssel 741 (o) (Standard ist 701) muss in die Position 2 des Schalt- schlosses gebracht werden.

  • Seite 22: D Batterie - Wartung, Aufladung, Wechsel

    D Batterie - Wartung, Aufladung, Wechsel Sicherheitsbestimmungen im Umgang mit Säurebatterien Vor allen Arbeiten an den Batterien muss das Fahrzeug gesichert abgestellt werden (siehe Kapitel E). Wartungspersonal: Das Aufladen, Warten und Wechseln von Batterien darf nur von hierfür ausgebildetem Personal durchgeführt werden. Diese Betriebsanleitung und die Vorschriften der Hersteller von Batterie und Batterieladestation sind bei der Durchführung zu beachten.

  • Seite 23: Batterietypen

    Beim Wechsel/Einbau der Batterie ist auf festen Sitz im Batterieraum des Fahrzeugs zu achten. Batterien und Motorleistung Je nach Ausführung wird der EJE C20 mit unterschiedlichen Batterietypen bestückt: EJE C20 Batterie 2 x 12 V 200 Ah PzB...

  • Seite 24: Batterie Freilegen

    Batterie freilegen – Fahrzeug gesichert abstellen (siehe Kapitel E). – Batteriehaube (4) öffnen. Hierzu Verriegelung (1) lösen und Haube am Griff (2) anfassen und aufklappen. – Ggf. vorhandene Isoliermatte von der Batterie nehmen. Die Batteriehaube wird durch ihr Eigengewicht offen gehalten. Batterie laden Zur Batterieladung muss das Fahrzeug in geschlossenen, gut belüfteten Räumen ab- gestellt werden.

  • Seite 25: Batterie Laden Mit Integriertem Ladegerät (O)

    Wartungsfrei: 100 - 149 Ah Wartungsfrei: 150 - 199 Ah Wartungsfrei: 200 - 300 Ah Nassbatterien: 200 - 400 Ah Pulskennlinie Nassbatterien: Jungheinrich 100 - 300 Ah Alle anderen Positionen des Schalters (6) sperren das Ladegerät, bzw. die Batterie wird nicht geladen.
  • Seite 26 Einstellung der Ladekennlinie Die Einstellung der Kennlinie in folgenden Schritten durchführen: Batterie anschließen Damit ist die Einstellhilfe durch das Ladegerät möglich Durch Drehen des Einstell- Bei gültiger Kennlinie blinkt die schalters nach rechts die ge- grüne LED entsprechend der wünschte Kennlinie wählen eingestellten Position.
  • Seite 27 Ladezeiten Die Dauer der Ladung hängt von der Kapazität der Batterie ab. LED-Anzeige Grüne LED (5) Rote LED (6) Anzeige (Ladezustand) (Störung) leuchtet Ladung beendet; Batterie ist voll. (Ladepause, Erhaltungsladen oder Ausgleichsladung) blinkt langsam Ladevorgang blinkt schnell Anzeige bei Beginn einer Ladung oder nach Einstel- lung einer neuen Kennlinie.

  • Seite 28: Batterie Aus- Und Einbauen

    Batterie aus- und einbauen Das Fahrzeug muss waagerecht stehen. Um Kurzschlüsse zu vermeiden, müssen Batterien mit offenen Polen oder Verbindern mit einer Gummimatte abgedeckt wer- den. Batteriestecker bzw. Batteriekabel so ablegen, dass sie beim Herausziehen der Batterie nicht am Fahrzeug hängen bleiben. Beim Batterietransport mit Krangeschirr auf ausreichende Tragfähigkeit achten (sie- he Batteriegewicht auf dem Batterietypenschild am Batterietrog).
  • Seite 29 – Krangeschirr an Ösen (9) anschlagen. – Batterien einzeln nach oben aus dem Batterietrog ziehen. Der Einbau erfolgt in umgekehrter Reihenfolge; dabei auf richtige Einbaulage und richtigen Anschluss der Batterie achten. – Nach Wiedereinbau sämtliche Kabel- und Steckverbindungen auf sichtbare Schä- den prüfen.

  • Seite 30: Batterieentladeanzeiger (T)

    Batterieentladeanzeiger (t) Nachdem das Fahrzeug durch den Schlüssel- schalter oder CANCODE freigeschaltet worden ist, wird der Ladezustand der Batterie angezeigt. Die Leuchtfarben der LED (10) stellen folgende Zustände dar: Farbe der LED Wert grün Restkapazität Standardbatterie 40 - 100 % Restkapazität wartungsfreie Batterie 60 - 100 % orange...
  • Seite 31 D 10...

  • Seite 32: Sicherheitsbestimmungen Für Den Betrieb Des Flurförderzeuges

    E Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeuges Fahrerlaubnis: Das Flurförderzeug darf nur von geeigneten Personen benutzt wer- den, die in der Führung ausgebildet sind, dem Betreiber oder dessen Beauftragten ihre Fähigkeiten im Fahren und Handhaben von Lasten nachgewiesen haben und von ihm ausdrücklich mit der Führung beauftragt sind.

  • Seite 33: Beschreibung Der Bedien- Und Anzeigeelemente

    Beschreibung der Bedien- und Anzeigeelemente Pos. Bedien- bzw. EJE C20 Funktion Anzeigeelement Deichsel Fahrzeug lenken und bremsen. Batteriestecker (Notaus) Der Stromkreis wird unterbrochen, alle elektrischen Funktionen schalten ab. Entladeanzeige Ladezustand der Batterie. Anzeigeinstrument Betriebsstundenanzeige. (CANDIS) Ladezustand der Batterie. Anzeige von Servicemeldungen und in Kombination mit CANCODE Fahrpara- metern.
  • Seite 35 Pos. Bedien- bzw. EJE C20 Funktion Anzeigeelement Taster - Radarme senken Radarmhub Senken Taster - Radarme heben Radarmhub Heben 10 Fahrschalter Regelt die Fahrtrichtung und die Fahrt- geschwindigkeit. 11 Auffahrsicherheitstaste Fahrzeug fährt vom Bediener weg. 12 Taster - Heben der Lastgabel durch Radarm- Heben hub und anschließendem Masthub...

  • Seite 37: Fahrzeug In Betrieb Nehmen

    Fahrzeug in Betrieb nehmen Bevor das Fahrzeug in Betrieb genommen, bedient oder eine Ladeeinheit gehoben werden darf, muss sich der Fahrer davon überzeugen, dass sich niemand im Gefah- renbereich befindet. Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme – Gesamtes Fahrzeug (insbesondere Räder und Lastaufnahmemittel) auf Beschädi- gungen prüfen.

  • Seite 38: Arbeiten Mit Dem Flurförderzeug

    Arbeiten mit dem Flurförderzeug Sicherheitsregeln für den Fahrbetrieb Fahrwege und Arbeitsbereiche: Es dürfen nur die für den Verkehr freigegebenen Wege befahren werden. Unbefugte Dritte müssen dem Arbeitsbereich fernbleiben. Die Last darf nur an den dafür vorgesehenen Stellen gelagert werden. Verhalten beim Fahren: Der Fahrer muss die Fahrgeschwindigkeit den örtlichen Gegebenheiten anpassen.

  • Seite 39: Fahren, Lenken, Bremsen

    Fahren, Lenken, Bremsen Das Mitfahren auf dem Fahrzeug ist in keinem Fall zulässig. Notaus – Batteriestecker (6) herausziehen. Alle elektrischen Funktionen werden abgeschaltet. Zwangsbremsung Beim Loslassen der Deichsel erfolgt eine Zwangsbremsung - die Deichsel bewegt sich selbsttätig in den oberen Bremsbereich (B). Bewegt sich die Deichsel verlangsamt in die Bremsstellung, muss die Ursache besei- tigt werden.
  • Seite 40 Lenken – Deichsel (1) nach links oder rechts schwenken.
  • Seite 41 Bremsen Das Bremsverhalten des Fahrzeugs hängt wesentlich von den Fahrbahnverhältnis- sen ab. Der Fahrer muss dies in seinem Fahrverhalten berücksichtigen. Bremsen mit der Betriebsbremse: – Deichsel (1) nach oben oder unten in einen der Bremsbereiche (B) neigen. Die Betriebsbremse ist die generatorische Bremse. Erst wenn diese Bremse nicht die erforderliche Ab- bremsung erreicht, wird die mechanische Bremse festgesetzt.

  • Seite 42: Aufnehmen Und Absetzen Von Ladeeinheiten

    Aufnehmen und Absetzen von Ladeeinheiten Bevor eine Ladeeinheit aufgenommen wird, hat sich der Fahrer davon zu überzeu- gen, dass sie ordnungsgemäß palettiert ist und die zugelassene Tragfähigkeit des Fahrzeugs nicht überschreitet. Die Queraufnahme von Langgut ist nicht zulässig. – Fahrzeug mit dem Lastaufnahmemittel vollständig unter die Ladeeinheit fahren. Die Hub- und Senkgeschwindigkeiten sind vorgegeben.
  • Seite 43 4-Tastenbetrieb o Heben – Taster „Radarme Heben“ (9) betätigen. Die Lastgabel wird per Radarmhub bis zum Endanschlag gehoben. – Taster „Masthub - Lastgabel heben“ (12) betätigen. Die Lastgabel wird per Mast- hub gehoben. Beim Erreichen der gewünschten Hubhöhe oder des Endanschlages den Taster loslassen.

  • Seite 44: Fahrzeug Gesichert Abstellen

    Fahrzeug gesichert abstellen Das Fahrzeug immer gesichert abstellen. Das Fahrzeug nicht an Steigungen abstellen. Das Lastaufnahmemittel muss immer ganz abgesenkt sein. – Lastaufnahmemittel absenken. – Schaltschloss (5) in Stellung „0“ schalten und Schlüssel abziehen oder „Aus“ drü- cken bei CANCODE. Bedientastatur (CANCODE) (o) Die Bedientastatur setzt sich aus 10 Zifferntas- ten, einer Set-Taste und einer o-Taste zusam-...
  • Seite 45 Inbetriebnahme Nachdem Einstecken des Batteriesteckers und ggf. Einschalten des Schaltschlosses leuchtet die LED (15) rot. Nach Eingabe des richtigen Bediencodes (werkseitig 2-5-8-0 eingestellt) leuchtet die LED (15) grün. Bei einer falschen Codeeingabe blinkt die LED (15) für zwei Sekunden rot. Danach ist eine erneute Codeeingabe möglich.

  • Seite 46: Fahrprogramme

    Fahrprogramme Durch Betätigung der Zifferntasten 1, 2, und 3 sind drei Fahrprogramme wählbar. Das aktivierte Programm wird durch die grünen Leuchtdioden (17), (18), (19) in der jewei- ligen Taste angezeigt. Die Fahrprogramme unterscheiden sich durch die Höhe der Fahrgeschwindigkeit, die Stärke der Beschleunigung und der Abbremsung.

  • Seite 47: Parameter- Einstellungen

    Parameter- Einstellungen Zur Änderung der Fahrzeugeinstellung muss der Mastercode eingegeben werden. Die Werkseinstellung des Mastercodes ist 7-2-9-5. Bei Erst-Inbetriebnahme den Mastercode ändern (siehe Abschnitt 5.1). Sicherheitshinweise für Fahrzeuge mit Anzeigeinstrument (CANDIS (o)): – Parameter-Einstellungen sind äußerst sorgfältig und nur von einer hierfür qualifi- zierten Person durchzuführen.
  • Seite 48 Einstellvorgang für Fahrzeuge mit und ohne Anzeigeinstrument (CANDIS (o)): – Eingabe der dreistelligen Parameternummer, mit Set-Taste (16) bestätigen. – Im Anzeigeinstrument (CANDIS (o)) werden die Betriebsstunden weiterhin ange- zeigt. Ändert sich dei Anzeige, ist der Einstellvorgang mit der o-Taste (20) zu be- enden und neu zu beginnen.
  • Seite 49 Funktion Bereich Standard Bemerkungen Einstellwert Einstellwert Arbeitsablauf Codeschloss 002 Bedienercode ändern 0000 - 9999 (LED 17 blinkt) Eingabe des oder aktuellen Codes 00000 - 99999 oder bestätigen (Set) 000000 - 999999 (LED 18 blinkt) Eingabe eines neuen Codes bestätigen (Set) (LED 19 blinkt) wiederholen der Codeeingabe...
  • Seite 50 Funktion Bereich Standard Bemerkungen Einstellwert Einstellwert Arbeitsablauf Codeschloss 021 Fahrprogramm 1* 0 oder 1 0 = Fahrprogram Freigabe nicht freigegeben 1 = Fahrprogramm freigegeben 022 Fahrprogramm 2* 0 oder 1 0 = Fahrprogramm Freigabe nicht freigegeben 1 = Fahrprogramm freigegeben 023 Fahrprogramm 3* 0 oder 1 0 = Fahrprogramm...

  • Seite 51: Fahrparameter

    Fahrparameter Bei Fahrzeugen ohne Anzeigeinstrument (CANDIS (o)) ist die Einstellung der Fahr- parameter nur durch den Hersteller-Service möglich. Im folgenden Beispiel wird die Parametereinstellung der Beschleunigung des Fahr- programms 1 (Parameter 101) dargestellt. Beispiel Beschleunigung Anzeigeinstrument LED (20) LED (17) LED (18) LED (19) (CANDIS)
  • Seite 52 Es können folgende Parameter eingegeben werden: Fahrprogramme Funktion Bereich Standard Bemerkungen Einstellwert Einstellwert Fahrprogramm 1 101 Beschleunigung 0 - 9 (0,2 - 2,0 m/s 0,8 m/s 102 Ausrollbremse 0 - 9 (0,2 - 1,1 m/s (0,5 m/s 104 Maximalgeschwindigkeit 0 - 9 abhängig vom in Antriebsrichtung über Fahrschalter...
  • Seite 53 Funktion Bereich Standard Bemerkungen Einstellwert Einstellwert Fahrprogramm 3 301 Beschleunigung 0 - 9 (0,2 - 2,0 m/s (2,0 m/s 302 Ausrollbremse 0 - 9 (0,2 - 2,0 m/s 1,1 m/s 304 Maximalgeschwindigkeit 0 - 9 abhängig vom in Deichselrichtung über Fahrschalter (2,8 - 6,2 km/h) (6,0 km/h)

  • Seite 54: Anzeigeinstrument (Candis) (O)

    Anzeigeinstrument (CANDIS) (o) Das Instrument zeigt an: – Restladezustand der Batterie (Leuchtdioden-Balken (22)), – Betriebsstunden (LCD-Anzeige (24)). Zusätzlich werden Servicemeldungen der Elektronik-Komponenten und Para- meteränderungen angezeigt. Anzeige des Entladezustands Abhängig vom eingestellten Batterietyp ergeben sich auch die Einschaltgrenzen für die Zusatz-Anzeigen (21) „Warnung“ und (23) „Stop“. Anzahl Ladezustand Nass-Batterie...

  • Seite 55: Entladewächter-Funktion

    Entladewächter-Funktion Bei Erreichen der Entladegrenze (die Stop-LED schaltet ein) wird bei aktivierter Ent- ladewächterfunktion die Hubfunktion abgeschaltet. Das Fahren und Senken ist wei- terhin möglich. Bei Nassbatterien beträgt die Restkapazität 20%, bei wartungsfreien Batterien 40%. Ab 30% bei Nass-, bzw. 50% bei wartungsfreien Batterien sollten die- se wieder geladen werden (als Warnung leuchtet die gelbe LED auf).

  • Seite 56: Störungshilfe

    Störungshilfe Störung Mögliche Ursache Abhilfemaßnahmen Fahrzeug – Batteriestecker – Batteriestecker prüfen, ggf. einstecken fährt nicht nicht eingesteckt – Schaltschloss in – Schaltschloss in Stellung „I“ schalten Stellung „0“ – Falscher Code – Code überprüfen CANCODE – Batterieladung – Batterieladung prüfen, ggf. Batterie zu gering laden –...
  • Seite 57 E 26...

  • Seite 58: Instandhaltung Des Fahrzeuges

    F Instandhaltung des Fahrzeuges Betriebssicherheit und Umweltschutz Die in diesem Kapitel aufgeführten Prüfungen und Wartungstätigkeiten müssen nach den Fristen der Wartungs-Checklisten durchgeführt werden. Jegliche Veränderung am Flurförderzeug - insbesondere der Sicherheitseinrichtun- gen - ist verboten. Auf keinen Fall dürfen die Arbeitsgeschwindigkeiten des Flurför- derzeuges verändert werden.
  • Seite 59 Arbeiten an der elektrischen Anlage: Arbeiten an der elektrischen Anlage dürfen nur von elektrotechnisch geschulten Fachkräften durchgeführt werden. Sie haben vor Arbeitsbeginn alle Maßnahmen zu ergreifen, die zum Ausschluss eines elektrischen Unfalls notwendig sind. Bei batteriebetriebenen Flurförderzeugen ist das Fahrzeug zusätzlich durch Ziehen des Batteriesteckers spannungsfrei zu schalten.

  • Seite 60: Wartung Und Inspektion

    Gefahrenpotential für Personen und Betrieb. Die Einsatzrahmenbedingungen eines Flurförderzeuges haben erheblichen Einfluss auf den Verschleiß der Wartungskomponenten. Wir empfehlen, durch den Jungheinrich Kundenberater vor Ort eine Einsatzanalyse und darauf abgestimmte Wartungsintervalle erarbeiten zu lassen, um Verschleißbe- schädigungen maßvoll vorzubeugen.

  • Seite 61: Wartungscheckliste Eje C20

    Wartungscheckliste EJE C20 Wartungsintervalle Standard= W A B C Kühlhaus= k Rahmen/Auf- 1.1 Alle tragenden Elemente auf Beschädigung prüfen bau: 1.2 Schraubverbindungen prüfen Antrieb: 2.1 Getriebe auf Geräusche und Leckagen untersuchen 2.2 Getriebeölstand prüfen 2.3 Getriebeöl wechseln Räder: 3.1 Auf Verschleiß und Beschädigung prüfen 3.2 Lagerung und Befestigung prüfen...
  • Seite 62 Wartungsintervalle Standard= W A B C Kühlhaus = Batterie: 10.1 Säuredichte, Säurestand und Zellenspannung prüfen 10.2 Anschlussklemmen auf Festsitz prüfen, mit Polschrau- benfett fetten 10.3 Batteriesteckerverbindungen reinigen, auf festen Sitz prüfen 10.4 Batteriekabel auf Beschädigung prüfen, ggf. wechseln Schmier- 11.1 Fahrzeug nach Schmierplan abschmieren dienst: Allgemeine 12.1 Elektrische Anlage auf Masseschluss prüfen...

  • Seite 63: Schmierplan Eje C20

    Schmierplan EJE C20 A + C 0,7 l 0,55 l Gleitflächen Schmiernippel Einfüllstutzen Hydrauliköl Einfüllstutzen Getriebeöl Ablassschraube Getriebeöl Getriebeöl-Überlauf für Einfüllmenge und Kontrollschraube Kühlhauseinsatz Mischungsverhältnis Kühlhaus 1:1...

  • Seite 64: Betriebsmittel

    Betriebsmittel Umgang mit Betriebsmitteln: Der Umgang mit Betriebsmitteln hat stets sachgemäß und den Herstellervorschriften entsprechend zu erfolgen. Unsachgemäßer Umgang gefährdet Gesundheit, Leben und Umwelt. Betriebsmittel dürfen nur in vorschriftsmäßigen Behältern gelagert werden. Sie können brennbar sein, deshalb nicht mit heißen Bauteilen oder offener Flamme in Verbindung bringen. Beim Auffüllen von Betriebsmitteln sind nur saubere Gefäße zu verwenden.

  • Seite 65: Hinweise Zur Wartung

    Hinweise zur Wartung Fahrzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten Zur Vermeidung von Unfällen bei Wartungs- und Instandhaltungsarbeiten sind alle notwendigen Sicherheitsmaßnahmen zu treffen. Folgende Voraussetzungen sind herzustellen: – Fahrzeug gesichert abstellen (siehe Kapitel E). – Batteriestecker (1) herausziehen. Bei Arbeiten unter angehobener Lastgabel oder angehobenem Fahrzeug sind diese so zu sichern, dass ein Absenken, Abkippen oder Wegrutschen ausgeschlossen ist.

  • Seite 66: Elektrische Sicherungen Prüfen

    Elektrische Sicherungen prüfen – Fahrzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten (siehe Abschnitt 6.1). – Fronthaube abnehmen (siehe Abschnitt 6.2). – Sämtliche Sicherungen gemäß Tabelle auf korrekten Wert prüfen, ggf. austau- schen. Pos. Bezeichnung Absicherung von: Wert Integriertes Ladegerät (Option) 10 A Gesamt-Steuersicherung 10 A T Fahrmotor...

  • Seite 67: Wiederinbetriebnahme

    Wiederinbetriebnahme Die Wiederinbetriebnahme nach Reinigungen oder Arbeiten zur Instandhaltung darf erst erfolgen, nachdem folgende Tätigkeiten durchgeführt wurden: – Hupe auf Funktion prüfen. – Notausstecker auf Funktion prüfen. – Bremse auf Funktion prüfen. – Fahrzeug entsprechend Schmierplan abschmieren. Stilllegung des Flurförderzeuges Wird das Flurförderzeug - z.B.

  • Seite 68: Wiederinbetriebnahme Nach Der Stilllegung

    Wiederinbetriebnahme nach der Stilllegung – Flurförderzeug gründlich reinigen. – Flurförderzeug nach Schmierplan abschmieren (siehe Abschnitt 5). – Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklem- men. – Batterie laden (siehe Kapitel D). – Getriebeöl auf Kondenswasser prüfen, ggf. wechseln. –...
  • Seite 69 F 12...
  • Seite 70 Betriebsanleitung Jungheinrich Traktions-Batterie Inhaltsverzeichnis Jungheinrich-Traktions-Batterie Bleibatterien mit Panzerplattenzellen EPzS und EPzB ......2-6 Typenschild Jungheinrich-Traktions-Batterie........7 Gebrauchsanweisung Wassernachfüllsystem Aquamatic/BFS III ..........8-12 Gebrauchsanweisung Elektrolytumwälzung EUW ..............13-14 Reinigen von Batterien/Reinigen von Fahrzeug-Antriebsbatterien ..15-16 Jungheinrich-Traktions-Batterie Bleibatterien mit verschlossenen Panzerplattenzellen EPzV und EPzV-BS ..................17-21 Typenschild Jungheinrich-Traktions-Batterie........21...

  • Seite 71: Jungheinrich-Traktions-Batterie

    Jungheinrich-Traktions-Batterie Bleibatterien mit Panzerplattenzellen EPzS und EPzB Nenndaten 1. Nennkapazität C5: siehe Typschild 2. Nennspannung: 2,0 V x Zellenzahl 3. Entladestrom: C5/5h 4. Nenndichte des Elektrolyten* Ausführung EPzS: 1,29 kg/l Ausführung EPzB: 1,29 kg/l 5. Nenntemperatur: 30° C 6. Nennelektrolytstand: bis Elektrolytstandmarke „max.“...
  • Seite 72 Bei Nichtbeachtung der Gebrauchsanweisung, bei Reparatur mit nicht originalen Er- satzteilen, eigenmächtigen Eingriffen, Anwendung von Zusätzen zum Elektrolyten (angebliche Aufbesserungsmittel) erlischt der Gewährleistungsanspruch. Für Batterien gem. I und II sind die Hinweise für die Aufrechterhaltung der jewei- ligen Schutzart während des Betriebes zu beachten (siehe zugehörige Bescheini- gung).

  • Seite 73: Ausgleichsladen

    Beim Laden muß für einwandfreien Abzug der Ladegase gesorgt werden. Trogdeckel bzw. Abdeckungen von Batterieeinbauräumen sind zu öffnen oder abzunehmen. Die Verschlußstopfen bleiben auf den Zellen bzw. bleiben geschlossen. Die Batterie ist polrichtig (Plus an Plus bzw. Minus an Minus) an das ausgeschaltete Ladegerät zu schließen.
  • Seite 74 3. Warten 3.1 Täglich Batterie nach jeder Entladung laden. Gegen Ende der Ladung ist der Elektrolytstand zu kontrollieren. Falls erforderlich, ist gegen Ende der Ladung mit gereinigtem Was- ser bis zum Nennstand nachzufüllen. Die Höhe des Elektrolytstandes soll den Schwappschutz bzw. die Scheideroberkante oder die Elektrolytstandsmarke „Min“ nicht unterschreiten.
  • Seite 75 5. Lagern Werden Batterien für längere Zeit außer Betrieb genommen, so sind diese vollgela- den in einem trockenen, frostfreien Raum zu lagern. Um die Einsatzbereitschaft der Batterie sicherzustellen, können folgende Ladebe- handlungen gewählt werden: 1. monatliche Ausgleichsladung nach Punkt 2.3. 2.

  • Seite 76: 7. Typenschild, Jungheinrich-Traktions-Batterie

    Lieferanten Nr. Serial-Nr. Supplier No. Nennspannung Kapazität Nominal V oltage Capacity Zellenzahl Batteriegewicht min/max Number of Cells Battery mass min/max Hersteller Jungheinrich AG, D-22047 Hamburg, Germany Manufacturer Pos. Bezeichnung Pos. Bezeichnung Logo Recyclingzeichen Batteriebezeichnung Mülltonne/Werkstoffangabe Batterietype Batterie-Nennspannung Batterie-Nummer Batterie-Nennkapazität Lieferanten Nr.

  • Seite 77: Wassernachfüllsystem Aquamatic/Bfs Iii

    Wassernachfüllsystem Aquamatic/BFS III für Jungheinrich-Traktions-Batterie mit Panzerplattenzellen EPzS und EPzB Aquamatic-Stopfenzuordnung für die Gebrauchsanweisung Zellenbaureihen* Aquamatic-Stopfentyp (Länge) EPzS EPzB Frötek (gelb) (schwarz) 2/120 – 10/ 600 2/ 42 – 12/ 252 50,5 mm 51,0 mm 2/160 – 10/ 800 2/ 64 – 12/ 384...
  • Seite 78 Schematische Darstellung Anlage für Wassernachfüllsystem 1. Wasservorratsbehälter 2. Niveauschalter 3. Zapfstelle mit Kugelhahn 4. Zapfstelle mit Magnetventil 5. Ladegerät 6. Verschlußkupplung 7. Verschlußnippel 8. Ionenaustauschpatrone mit Leitwertmesser und Magnet- ventil 9. Rohwasseranschluß 10. Ladeleitung 1. Bauart Die Batteriewassernachfüllsysteme Aquamatic/BFS werden zum automatischen Ein- stellen den Nennelektrolytstandes eingesetzt.
  • Seite 79 4. Befüllen (manuell/automatisch) Das Befüllen der Batterien mit Batteriewasser sollte möglichst kurz vor Beendigung der Batterievolladung durchgeführt werden, hierbei wird sichergestellt, das die nach- gefüllte Wassermenge mit dem Elektrolyten vermischt wird. Bei normalem Betrieb ist es in der Regel ausreichend die Befüllung einmal wöchentlich vorzunehmen. 5.

  • Seite 80: Diagnoseöffnung

    8. Batterieverschlauchung Die Verschlauchung der einzelnen Stopfen ist entlang der vorhandenen elektrischen Schaltung vorzunehmen. Änderungen dürfen nicht vorgenommen werden. 9. Betriebstemperatur Die Grenztemperatur für den Betrieb von Antriebsbatterien ist festgelegt mit 55°C. Ein Überschreiten dieser Temperatur hat eine Batterieschädigung zur Folge. Die Bat- teriebefüllsysteme dürfen in einem Temperaturbereich von >...

  • Seite 81: Klemmringwerkzeug

    10.2.1 Klemmringwerkzeug Mit dem Klemmringwerkzeug kann zur Erhöhung des Anpressdruckes der Ver- schlauchung auf die Schlaucholiven der Stopfen ein Klemmring aufgeschoben bzw. wieder gelöst werden. 10.3 Filterelement In die Batteriezuleitung zur Batteriewasserversorgung kann aus Sicherheitsgründen ein Filterelement (Ident Nr.: 50307282) eingebaut werden. Dieses Filterelement hat einen max.

  • Seite 82: Elektrolytumwälzung Euw

    Elektrolytumwälzung EUW Erforderliche Zusatzausrüstung Batterie: Je Batteriezelle ein Luftzufuhrröhrchen sowie die entsprechende Verschlauchung und den Kupplungssystemen. Ladegleichrichter: Eine im Ladegleichrichter integriertes Pumpenmodul mit Drucküberwachung zur Um- schaltung des Ladefaktors von nominal 1,20 auf 1,05 bis 1,07, der Verschlauchung und dem Kupplungssystem. Wirkungsweise: Mit Beginn der Batterieladung wird in jede Zelle über das Luftzufuhrröhrchen staub- freie Luft eingeleitet.
  • Seite 83 Drucküberwachungsmodul: Die EUW-Pumpe wird zu Beginn der Ladung aktiviert. Über das Drucküberwa- chungsmodul wird der Druckaufbau während des Ladungsbeginns überwacht. Die- ses stellt sicher, daß der notwendige Luftdruck bei Ladung mit EUW zur Verfügung steht. Bei eventuellen Störfällen, wie z.B. •...

  • Seite 84: Reinigen Von Batterien/Reinigen Von Fahrzeug-Antriebsbatterien

    Reinigen von Batterien (Auszug aus ZVEI Merkblatt – Reinigen von Fahrzeugan- triebsbattrien) Eine saubere Batterie ist zwingend notwendig, nicht nur wegen des äußeren Erschei- nungsbildes, sondern vielmehr, um Unfälle und Sachschäden sowie eine verkürzte Lebensdauer und Verfügbarkeit der Batterien zu vermeiden. Das Reinigen von Batterien und Trögen ist notwendig, um die erforderliche Isolation der Zellen gegeneinander, gegen Erde oder fremde leitfähige Teile aufrecht zu erhal- ten.
  • Seite 85 • Es ist eine Schutzbrille und Schutzkleidung zu tragen. • Die Zellenstopfen dürfen nicht abgenommen oder geöffnet werden, sondern müssen die Zellen geschlossen halten. Die Reinigungsvorschriften des Herstel- lers sind zu beachten. • Die Kunststoffteile der Batterie, insbesondere die Zellengefäße, dürfen nur mit Wasser bzw.

  • Seite 86: Jungheinrich-Traktions-Batterie Bleibatterien Mit Verschlossenen Panzerplattenzellen Epzv Und Epzv-Bs

    Jungheinrich-Traktions-Batterie Bleibatterien mit verschlossenen Panzerplattenzellen EPzV und EPzV-BS Nenndaten 1. Nennkapazität C5: siehe Typenschild 2. Nennspannung: 2,0 Volt x Zellenanzahl 3. Entladestrom: C5/5h 4. Nenntemperatur: 30° C EPzV-Batterien sind verschlossene Batterien mit festgelegtem Elektrolyten, bei de- nen über die gesamte Brauchbarkeitsdauer kein Nachfüllen von Wasser zulässig ist.
  • Seite 87 Bei Nichtbeachtung der Gebrauchsanweisung, bei Reparatur mit nicht originalen Er- satzteilen und eigenmächtigen Eingriffen erlischt der Gewährleistungsanspruch. Für Batterien gem. I und II sind die Hinweise für die Aufrechterhaltung der jewei- ligen Schutzart während des Betriebes zu beachten (siehe zugehörige Bescheini- gung).

  • Seite 88: Ausgleichsladung

    Die Batterie ist polrichtig (Plus an Plus bzw. Minus an Minus) an das ausgeschaltete Ladegerät anzuschließen. Danach ist das Ladegerät einzuschalten. Beim Laden steigt die Temperatur in der Batterie um ca. 10 K an. Deshalb soll die Ladung erst begonnen werden, wenn die Temperatur unter 35° C liegt. Die Tempe- ratur soll vor der Ladung mindestens 15°...
  • Seite 89 3.2 Wöchentlich Sichtkontrolle auf Verschmutzung und mechanische Schäden. 3.3 Vierteljährlich Nach Volladung und einer Standzeit von mindestens 5 Stunden sind zu messen und aufzuzeichnen: • Gesamtspannung • Einzelspannungen Werden wesentliche Veränderungen zu vorherigen Messungen oder Unterschiede zwischen den Zellen bzw. Blockbatterien festgestellt, so ist zur weiteren Prüfung bzw. Instandsetzung der Kundendienst anzufordern.

  • Seite 90: 7. Typenschild, Jungheinrich-Traktions-Batterie

    Lieferanten Nr. Serial-Nr. Supplier No. Nennspannung Kapazität Nominal V oltage Capacity Zellenzahl Batteriegewicht min/max Number of Cells Battery mass min/max Hersteller Jungheinrich AG, D-22047 Hamburg, Germany Manufacturer Pos. Bezeichnung Pos. Bezeichnung Logo Recyclingzeichen Batteriebezeichnung Mülltonne/Werkstoffangabe Batterietype Batterie-Nennspannung Batterie-Nummer Batterie-Nennkapazität Lieferanten Nr.
