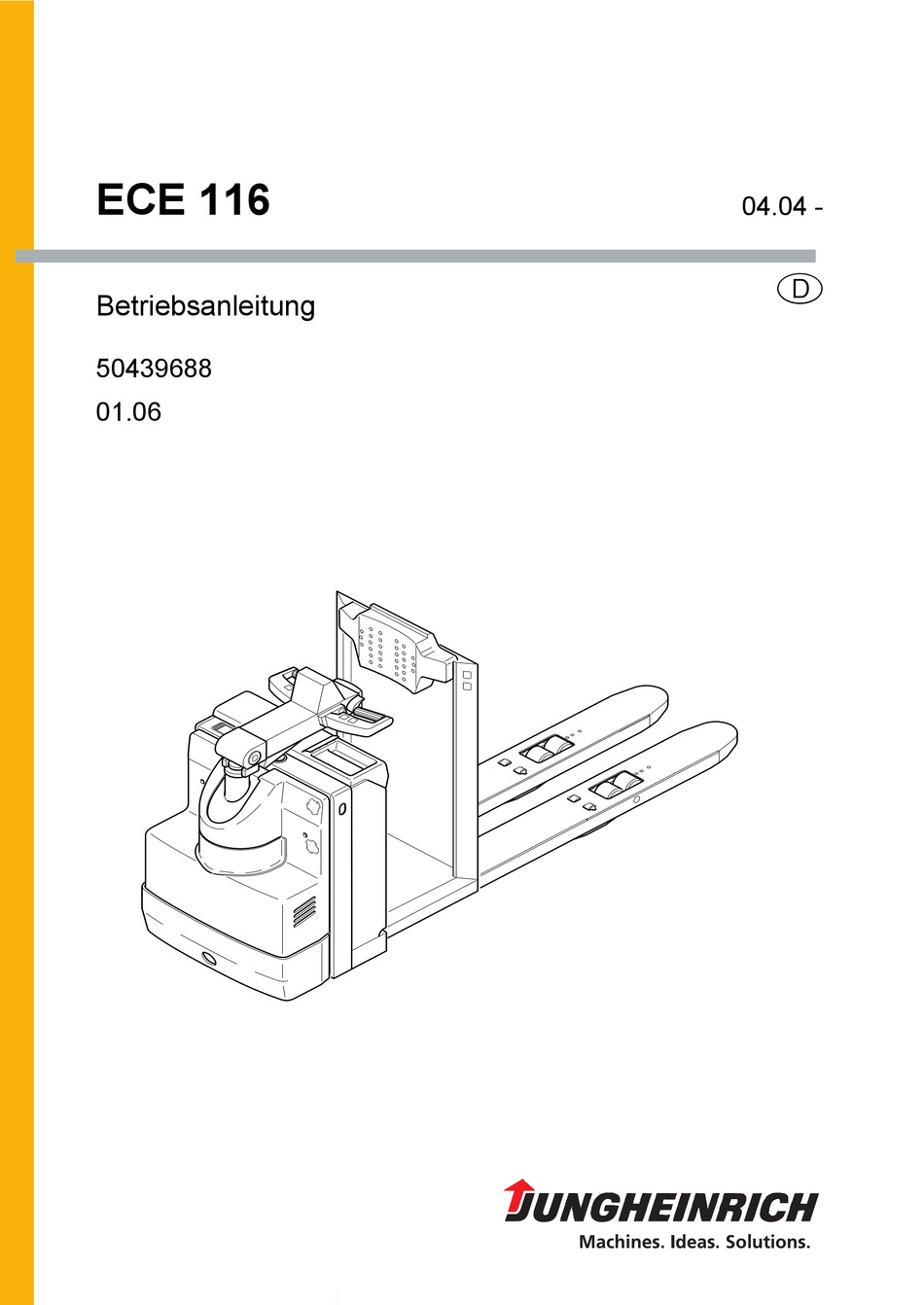

- Seite 1 ECE 116 04.04 - Betriebsanleitung 50439688 01.06...
- Seite 2 Änderungen in Form, Ausstattung und Technik vorbehalten müssen. Aus dem Inhalt dieser Betriebsanleitung können aus diesem Grund keine Ansprüche auf bestimmte Eigenschaften des Geräts abgeleitet werden. Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand 35 22047 Hamburg - GERMANY Telefon: +49 (0) 40/6948-0 www.jungheinrich.com...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Bestimmungsgemäße Verwendung Fahrzeugbeschreibung Einsatzbeschreibung ................B 1 Baugruppen ..................B 2 EN-Normen ..................B 3 Einsatzbedingungen ................B 3 Kennzeichnungsstellen und Typenschilder ......... B 4 Typenschild, Fahrzeug ................ B 5 Transport und Erstinbetriebnahme Kranverladung ..................C 1 Erstinbetriebnahme ................C 1 Fahrzeug ohne Eigenantrieb bewegen .......... - Seite 5 Instandhaltung des Flurförderzeuges Betriebssicherheit und Umweltschutz ..........F 1 Sicherheitsvorschriften für die Instandhaltung ........F 1 Wartung und Inspektion ..............F 3 Wartungscheckliste ................F 4 Schmierplan ..................F 6 Betriebsmittel ..................F 7 Hinweise zur Wartung ................. F 8 Fahrzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten ..
-
Seite 6: Anhang
Anhang Betriebsanleitung JH-Traktionsbatterie Diese Betriebanleitung ist nur für Batterietypen der Marke Jungheinrich zulässig. Sollten andere Marken verwendet werden, so sind die Betriebsanleitungen des Her- stellers zu beachten. -
Seite 8: A Bestimmungsgemäße Verwendung
A Bestimmungsgemäße Verwendung Die „Richtlinie für die bestimmungs- und ordnungsgemäße Verwendung von Flurför- derzeugen“ (VDMA) ist im Lieferumfang dieses Gerätes enthalten. Sie ist Bestandteil dieser Betriebsanleitung und unbedingt zu beachten. Nationale Vorschriften gelten uneingeschränkt. Das in vorliegender Betriebsanleitung beschriebene Fahrzeug ist ein Flurförderzeug, das zum Heben und Transportieren von Ladeeinheiten geeignet ist. -
Seite 10: B Fahrzeugbeschreibung

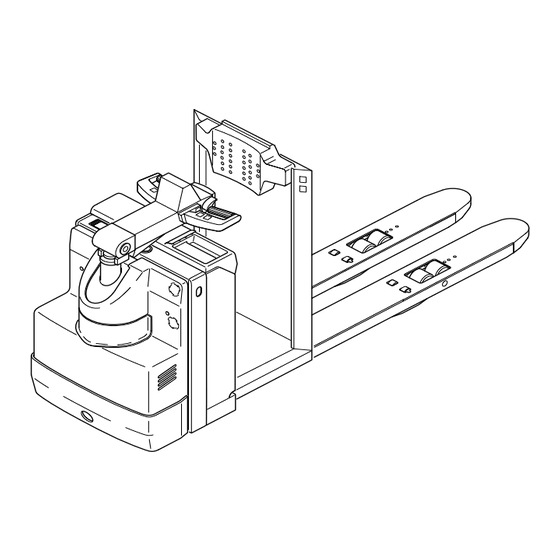

B Fahrzeugbeschreibung Einsatzbeschreibung Das Fahrzeug ist ein Elektro-Deichselhubwagen in Dreiradausführung mit Fahrer- stand. Es ist für den Einsatz auf ebenem Boden zum Transport und Kommissionieren von Gütern bestimmt. Es können Paletten mit offener Bodenauflage oder mit Quer- brettern außerhalb des Bereiches der Lasträder oder Rollwagen aufgenommen wer- den. -
Seite 11: Baugruppen
Baugruppen Pos. Bezeichnung Pos. Bezeichnung Kombi-Instrument Rammschutz 10 t Fahrregler Motorbremse 11 t Hauptschalter Elektrische Anlage 12 t Hydraulikpumpe Hubgestänge 13 t Hydrauliktank Lastradhalter 14 t Fahrmotor Fahrerstandplattform 15 t Stützrad Hubzylinder 16 t Antriebsrad Deichsel t = Serienausstattung o = Zusatzausstattung... -
Seite 12: En-Normen
EN-Normen Dauerschalldruckpegel: 66 dB(A) gemäß EN 12053 in Übereinstimmung mit ISO 4871. Der Dauerschalldruckpegel ist ein gemäß den Normvorgaben gemittelter Wert und berücksichtigt den Schalldruckpegel beim Fahren, beim Heben und im Leerlauf. Der Schalldruckpegel wird am Fahrerohr gemessen. Vibration: 0,62 m/s gemäß... -
Seite 13: Kennzeichnungsstellen Und Typenschilder
Kennzeichnungsstellen und Typenschilder 1600 1,5 V Pos. Bezeichnung Warnschild „Vorsicht Elektronik und Niederspannung“ Tragfähigkeit Qmax Lastverteilung Warnschild „Achtung Tastbetrieb“ Typenschild, Fahrzeug Typenschild, Batterie UVV-Prüfschild (nur in D) Anschlagpunkt für Kranverladung Das Tragfähigkeitssschild (18) zeigt die maximale Tragfähigkeit Qmax. Die angege- bene Nenntragfähigkeit darf nicht überschritten werden. -
Seite 14: Typenschild, Fahrzeug
Typenschild, Fahrzeug Pos. Bezeichnung Pos. Bezeichnung Hersteller Serien-Nr. Batteriegewicht min/max in kg Nenntragfähigkeit in kg Antriebsleistung in kW Batterie: Spannung V Lastschwerpunktabstand in mm Leergewicht ohne Batterie in kg Baujahr Hersteller-Logo Option Bei Fragen zum Fahrzeug bzw. zu Ersatzteilbestellungen bitte die Serien- Nummer (26) angeben. -
Seite 16: C Transport Und Erstinbetriebnahme
C Transport und Erstinbetriebnahme Kranverladung Nur Hebezeug mit ausreichender Tragfähigkeit verwenden (Verladegewicht siehe Typenschild Fahrzeug). – Fahrzeug gesichert abstellen (siehe Kapitel E) Für die Fahrzeugverladung mit Krangeschirr sind am Rahmen und Lastgabel Anschlag- punkte (1) vorgesehen. Das Krangeschirr an den Anschlag- punkten (1) so anschlagen, daß... -
Seite 17: Fahrzeug Ohne Eigenantrieb Bewegen
Fahrzeug ohne Eigenantrieb bewegen Diese Betriebsart ist an Gefällen und Steigungen verboten. Muß das Fahrzeug nach dem Auftreten einer Störung, die den Fahrbetrieb beeinflußt, noch bewegt werden, ist wie folgt vorzugehen: – Fahrzeug gegen Wegrollen sichern. – Hauptschalter in Stellung „AUS“. –... -
Seite 18: D Batterie - Wartung, Aufladung, Wechsel
D Batterie - Wartung, Aufladung, Wechsel Sicherheitsbestimmungen im Umgang mit Säurebatterien Vor allen Arbeiten an den Batterien muß das Fahrzeug gesichert abgestellt werden (siehe Kapitel E). Wartungspersonal: Das Aufladen, Warten und Wechseln von Batterien darf nur von hierfür ausgebildetem Personal durchgeführt werden. Diese Betriebsanleitung und die Vorschriften der Hersteller von Batterie und Batterieladestation sind bei der Durchführung zu beachten. -
Seite 19: Batterietypen
Batterietypen Je nach Anwendung wird das Fahrzeug mit unterschiedlichen Batterietypen bestückt. Die nachfolgende Tabelle zeigt unter Angabe der Kapazität, welche Kombinationen als Standard vorgesehen sind: Batterietyp Batterieraum (185 mm) 24 V - PzS - Batterie 2 PzS 180 Ah L 24 V - PzS - Batterie 2 PzS 220 Ah L 24 V - PzS - Batterie... -
Seite 20: Batterie Freilegen
Verbinden und Trennen von Batterieste- cker und Steckdose darf nur bei ausge- schaltetem Fahrzeug und Ladegerät erfolgen. – Batteriestecker (4) herausziehen. – Ggf. vorhandene Gummimatte von der Batterie nehmen. Batterie laden – Batterie freilegen (siehe Abschnitt 3). Beim Ladevorgang müssen die Oberflä- chen der Batteriezellen freiliegen, um eine ausreichende Lüftung zu gewähr- leisten. -
Seite 21: Batterie Aus- Und Einbauen
Batterie aus- und einbauen – Batterie freilegen (siehe Abschnitt 3). – Batterie gegen Rahmen drücken, um die Batteriehalterung (5) zu entlasten. – Batteriehalterung – an den Ösen anheben, – ein kurzes Stück in den Rahmen hin- einschieben, – anheben und herausziehen. Um Kurzschlüsse zu vermeiden, müs- sen Batterien mit offenen Polen oder Verbindern mit einer Gummimatte abge-... -
Seite 22: Kombi-Instrument (O)
Kombi-Instrument (o) Batterieentladeanzeiger: Der Entladezustand der Batterie wird in 10%-Schritten durch 10 Bal- ken auf dem Batteriesymbol (6) angezeigt. Mit fortschreitender Entladung verlöschen die Balken von oben nach unten. Bei Verwendung von wartungsfreien Batterien muß das Instrument so eingestellt sein, daß das Symbol „T“... -
Seite 24: E Bedienung
E Bedienung Sicherheitsbestimmungen für den Betrieb des Flurförderzeuges Fahrerlaubnis: Das Flurförderzeug darf nur von geeigneten Personen benutzt wer- den, die in der Führung ausgebildet sind, dem Betreiber oder dessen Beauftragten ihre Fähigkeiten im Fahren und Handhaben von Lasten nachgewiesen haben und von ihm ausdrücklich mit der Führung beauftragt sind. -
Seite 25: Beschreibung Der Bedien- Und Anzeigeelemente
Beschreibung der Bedien- und Anzeigeelemente Pos. Bedien- bzw. Anzeigeele- Funktion ment o Zeigt die Restkapazität der Batterie und die Kombi-Instrument bereits geleisteten Betriebsstunden des Fahrzeugs an (siehe Kapitel D). t Lenken und Bremsen Deichsel Schwenken in Bremsbereich B: Das Fahrzeug wird mechanisch gebremst. Schwenken in Fahrbereich F: Die mechanische Bremse wird gelöst und das Fahrzeug ist fahrbereit (Langsamfahrt). - Seite 26 13 (14)
-
Seite 27: Fahrzeug In Betrieb Nehmen
Fahrzeug in Betrieb nehmen Bevor das Fahrzeug in Betrieb genommen, bedient oder eine Ladeeinheit gehoben werden darf, muß sich der Fahrer davon überzeugen, daß sich niemand im Gefah- renbereich befindet. Prüfungen und Tätigkeiten vor der täglichen Inbetriebnahme – Gesamtes Fahrzeug (insbesondere Räder und Hubeinrichtung) auf Beschädigun- gen prüfen. -
Seite 29: Arbeiten Mit Dem Flurförderzeug
Arbeiten mit dem Flurförderzeug Sicherheitsregeln für den Fahrbetrieb Fahrwege und Arbeitsbereiche: Es dürfen nur die für den Verkehr freigegebenen Wege befahren werden. Unbefugte Dritte müssen dem Arbeitsbereich fernbleiben. Die Last darf nur an den dafür vorgesehenen Stellen gelagert werden. Verhalten beim Fahren: Der Fahrer muss die Fahrgeschwindigkeit den örtlichen Gegebenheiten anpassen. -
Seite 30: Fahren, Lenken, Bremsen
Fahren, Lenken, Bremsen Notaus – Hauptschalter (9) nach unten drücken. Alle elektrischen Funktionen werden abgeschaltet. Fahren Nur mit geschlossenen und ordnungsgemäß verriegelten Hauben fahren. – Fahrzeug in Betrieb nehmen (siehe Abschnitt 3). Schwenkbare Deichsel: Taster „Langsamfahrt“ (13) nicht betätigt = Langsamfahrt, betätigt = Normalfahrt. - Seite 31 Lenken – Deichsel (2) nach links oder rechts schwenken. Die Stellung der Deichsel entspricht der des gelenkten Antriebsrades. Bremsen Das Abbremsverhalten des Fahrzeugs hängt wesentlich von den Fahrbahnverhält- nissen ab. Der Fahrer muß dies in seinem Fahrverhalten berücksichtigen. Das Fahrzeug kann auf drei Arten gebremst werden: –...
- Seite 32 Tastbetrieb - Deichsel (o) Das Fahrzeug kann im Tastbetrieb vom Bediener von beiden Seiten im Nebenherge- hen bedient werden. Die Höchstgeschwindigkeit ist reduziert (Langsamfahrt). – Deichsel (2) in Fahrbereich „F“ schwenken (siehe Abschitt 4.2). – Fahrregler (8) in die gewünschte Fahrtrichtung (V oder R) drehen. Beim Fahren im Tastbetrieb ist darauf zu achten, daß...
-
Seite 33: Aufnehmen Und Absetzen Von Ladeeinheiten
Aufnehmen und Absetzen von Ladeeinheiten Bevor eine Ladeeinheit aufgenommen wird, hat sich der Fahrer davon zu überzeu- gen, daß sie ordnungsgemäß palettiert ist und die zugelassene Tragfähigkeit des Fahrzeuges nicht überschreitet. – Fahrzeug mit der Hubeinrichtung so weit wie möglich unter die Ladeeinheit fahren. Die Ladeeinheit so aufnehmen, daß... -
Seite 34: Fahrzeug Gesichert Abstellen
Fahrzeug gesichert abstellen Wird das Fahrzeug verlassen, muß es gesichert abgestellt werden, auch wenn die Abwesenheit nur von kur- zer Dauer ist. Dazu ist wie folgt vor- zugehen: – Fahrzeug auf ebenen Boden fah- ren. – Lastgabel vollständig absenken. – Schaltschloß (3) in Stellung „0“ schalten und Schlüssel abziehen –... - Seite 35 E 12...
-
Seite 36: F Instandhaltung Des Flurförderzeuges
F Instandhaltung des Flurförderzeuges Betriebssicherheit und Umweltschutz Die in diesem Kapitel aufgeführten Prüfungen und Wartungstätigkeiten müssen nach den Fristen der Wartungs-Checklisten durchgeführt werden. Jegliche Veränderung am Flurförderzeug - insbesondere der Sicherheitseinrichtun- gen - ist verboten. Auf keinen Fall dürfen die Arbeitsgeschwindigkeiten des Flurför- derzeuges verändert werden. - Seite 37 Arbeiten an der elektrischen Anlage: Arbeiten an der elektrischen Anlage dürfen nur von elektrotechnisch geschulten Fachkräften durchgeführt werden. Sie haben vor Arbeitsbeginn alle Maßnahmen zu ergreifen, die zum Ausschluss eines elektrischen Unfalls notwendig sind. Bei batteriebetriebenen Flurförderzeugen ist das Fahrzeug zusätzlich durch Ziehen des Batteriesteckers spannungsfrei zu schalten.
-
Seite 38: Wartung Und Inspektion
Wartung und Inspektion Ein gründlicher und fachgerechter Wartungsdienst ist eine der wichtigsten Voraus- setzungen für einen sicheren Einsatz des Flurförderzeuges. Eine Vernachlässigung der regelmäßigen Wartung kann zum Ausfall des Flurförderzeuges führen und bildet zudem ein Gefahrenpotential für Personen und Betrieb. Die angegebenen Wartungsintervalle setzen einschichtigen Betrieb und normale Ar- beitsbedingungen voraus. -
Seite 39: Wartungscheckliste
Wartungscheckliste Wartungsintervalle = t W A B C Standard Kühlhaus Rahmen / 1.1 Alle tragenden Elemente auf Beschädigung prüfen Aufbau 1.2 Schraubverbindungen prüfen 1.3 Standplattform auf Funktion und Beschädigung prüfen Antrieb 2.1 Getriebe auf Geräusche und Leckage untersuchen 2.2 Getriebeölstand prüfen 2.3 Getriebeöl wechseln Räder 3.1 Auf Verschleiß... - Seite 40 Wartungsintervalle = t W A B C Standard Kühlhaus Batterie 10.1 Säuredichte, Säurestand und Zellenspannung prüfen 10.2 Anschlußklemmen auf Festsitz prüfen, mit Polschraubenfett fetten 10.3 Batteriesteckerverbindungen reinigen, auf festen Sitz prüfen 10.4 Batteriekabel auf Beschädigung prüfen, ggf. wechseln Schmier- 11.1 Fahrzeug nach Schmierplan abschmieren dienst Allgemeine 12.1 Elektrische Anlage auf Masseschluß...
-
Seite 41: Schmierplan
Schmierplan A + C 0,7 l B + C 1,4 l Gleitflächen Schmiernippel Einfüllstutzen Hydrauliköl Einfüllstutzen Getriebeöl Ablaßschraube Getriebeöl Kühlhauseinsatz Mischungsverhältnis Kühlhauseinsatz 1:1... -
Seite 42: Betriebsmittel
Betriebsmittel Umgang mit Betriebsmitteln: Der Umgang mit Betriebsmitteln hat stets sachgemäß und den Herstellervorschriften entsprechend zu erfolgen. Unsachgemäßer Umgang gefährdet Gesundheit, Leben und Umwelt. Betriebsmittel dürfen nur in vorschriftsmäßigen Behältern gelagert werden. Sie können brennbar sein, deshalb nicht mit heißen Bauteilen oder offener Flamme in Verbindung bringen. Beim Auffüllen von Betriebsmitteln sind nur saubere Gefäße zu verwenden. -
Seite 43: Hinweise Zur Wartung
Hinweise zur Wartung Fahrzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten Zur Vermeidung von Unfällen bei Wartungs- und Instandhaltungsarbeiten sind alle notwendigen Sicherheitsmaßnahmen zu treffen. Folgende Voraussetzungen sind herzustellen: – Fahrzeug gesichert abstellen (siehe Kapitel E). – Batteriestecker herausziehen und so das Fahrzeug gegen ungewolltes Inbetrieb- nehmen sichern (siehe Kapitel D). -
Seite 44: Hydraulikölstand Prüfen
Hydraulikölstand prüfen – Fahrzeug für Wartungs- und In- standhaltungsarbeiten vorbereiten (siehe Abschnitt 6.1). – Fronthaube öffnen (siehe Abschnitt 6.3). – Am Hydrauliktank (3) Hydrauliköl- stand prüfen. m a x Auf dem Hydrauliktank befinden sich m i n Markierungen (4). Der Ölstand muß bei abgelassener Lastgabel zwischen den Markierungen „max“... -
Seite 45: Elektrische Sicherungen Prüfen
Elektrische Sicherungen prüfen – Fahrzeug für Wartungs- und Instandhaltungsarbeiten vorbereiten (siehe Abschnitt 6.1). – Fronthaube abnehmen (siehe Abschnitt 6.3). – Sämtliche Sicherungen gemäß Tabelle auf korrekten Wert und eventuelle Beschä- digung prüfen, gegebenenfalls austauschen. Pos. Bezeichnung Absicherung von: Wert Gesamtsteuersicherung 10 A Fahrmotor (parallel zu 1F10) 150 A... -
Seite 46: Wiederinbetriebnahme
Wiederinbetriebnahme Die Wiederinbetriebnahme nach Reinigungen oder Arbeiten zur Instandhaltung darf erst erfolgen, nachdem folgende Tätigkeiten durchgeführt wurden: – Hupe auf Funktion prüfen. – Hauptschalter auf Funktion prüfen. – Bremse auf Funktion prüfen. – Fahrzeug entsprechend Schmierplan abschmieren. Stilllegung des Flurförderzeuges Wird das Flurförderzeug - z.B. -
Seite 47: Wiederinbetriebnahme Nach Der Stilllegung
Wiederinbetriebnahme nach der Stilllegung – Flurförderzeug gründlich reinigen. – Flurförderzeug nach Schmierplan abschmieren (siehe Kapitel F). – Batterie reinigen, die Polschrauben mit Polfett einfetten und die Batterie anklem- men. – Batterie laden (siehe Kapitel D). – Getriebeöl auf Kondenswasser prüfen, ggf. wechseln. –... - Seite 48 Betriebsanleitung Jungheinrich Traktions-Batterie Inhaltsverzeichnis Jungheinrich-Traktions-Batterie Bleibatterien mit Panzerplattenzellen EPzS und EPzB ......2-6 Typenschild Jungheinrich-Traktions-Batterie........7 Gebrauchsanweisung Wassernachfüllsystem Aquamatic/BFS III ..........8-12 Gebrauchsanweisung Elektrolytumwälzung EUW ..............13-14 Reinigen von Batterien/Reinigen von Fahrzeug-Antriebsbatterien ..15-16 Jungheinrich-Traktions-Batterie Bleibatterien mit verschlossenen Panzerplattenzellen EPzV und EPzV-BS ..................17-21 Typenschild Jungheinrich-Traktions-Batterie........21...
-
Seite 49: Jungheinrich-Traktions-Batterie
Jungheinrich-Traktions-Batterie Bleibatterien mit Panzerplattenzellen EPzS und EPzB Nenndaten 1. Nennkapazität C5: siehe Typschild 2. Nennspannung: 2,0 V x Zellenzahl 3. Entladestrom: C5/5h 4. Nenndichte des Elektrolyten* Ausführung EPzS: 1,29 kg/l Ausführung EPzB: 1,29 kg/l 5. Nenntemperatur: 30° C 6. Nennelektrolytstand: bis Elektrolytstandmarke „max.“... - Seite 50 Bei Nichtbeachtung der Gebrauchsanweisung, bei Reparatur mit nicht originalen Er- satzteilen, eigenmächtigen Eingriffen, Anwendung von Zusätzen zum Elektrolyten (angebliche Aufbesserungsmittel) erlischt der Gewährleistungsanspruch. Für Batterien gem. I und II sind die Hinweise für die Aufrechterhaltung der jewei- ligen Schutzart während des Betriebes zu beachten (siehe zugehörige Bescheini- gung).
-
Seite 51: Ausgleichsladen
Beim Laden muß für einwandfreien Abzug der Ladegase gesorgt werden. Trogdeckel bzw. Abdeckungen von Batterieeinbauräumen sind zu öffnen oder abzunehmen. Die Verschlußstopfen bleiben auf den Zellen bzw. bleiben geschlossen. Die Batterie ist polrichtig (Plus an Plus bzw. Minus an Minus) an das ausgeschaltete Ladegerät zu schließen. - Seite 52 3. Warten 3.1 Täglich Batterie nach jeder Entladung laden. Gegen Ende der Ladung ist der Elektrolytstand zu kontrollieren. Falls erforderlich, ist gegen Ende der Ladung mit gereinigtem Was- ser bis zum Nennstand nachzufüllen. Die Höhe des Elektrolytstandes soll den Schwappschutz bzw. die Scheideroberkante oder die Elektrolytstandsmarke „Min“ nicht unterschreiten.
- Seite 53 5. Lagern Werden Batterien für längere Zeit außer Betrieb genommen, so sind diese vollgela- den in einem trockenen, frostfreien Raum zu lagern. Um die Einsatzbereitschaft der Batterie sicherzustellen, können folgende Ladebe- handlungen gewählt werden: 1. monatliche Ausgleichsladung nach Punkt 2.3. 2.
-
Seite 54: 7. Typenschild, Jungheinrich-Traktions-Batterie
Lieferanten Nr. Serial-Nr. Supplier No. Nennspannung Kapazität Nominal V oltage Capacity Zellenzahl Batteriegewicht min/max Number of Cells Battery mass min/max Hersteller Jungheinrich AG, D-22047 Hamburg, Germany Manufacturer Pos. Bezeichnung Pos. Bezeichnung Logo Recyclingzeichen Batteriebezeichnung Mülltonne/Werkstoffangabe Batterietype Batterie-Nennspannung Batterie-Nummer Batterie-Nennkapazität Lieferanten Nr. -
Seite 55: Wassernachfüllsystem Aquamatic/Bfs Iii
Wassernachfüllsystem Aquamatic/BFS III für Jungheinrich-Traktions-Batterie mit Panzerplattenzellen EPzS und EPzB Aquamatic-Stopfenzuordnung für die Gebrauchsanweisung Zellenbaureihen* Aquamatic-Stopfentyp (Länge) EPzS EPzB Frötek (gelb) (schwarz) 2/120 – 10/ 600 2/ 42 – 12/ 252 50,5 mm 51,0 mm 2/160 – 10/ 800 2/ 64 – 12/ 384... - Seite 56 Schematische Darstellung Anlage für Wassernachfüllsystem 1. Wasservorratsbehälter 2. Niveauschalter 3. Zapfstelle mit Kugelhahn 4. Zapfstelle mit Magnetventil 5. Ladegerät 6. Verschlußkupplung 7. Verschlußnippel 8. Ionenaustauschpatrone mit Leitwertmesser und Magnet- ventil 9. Rohwasseranschluß 10. Ladeleitung 1. Bauart Die Batteriewassernachfüllsysteme Aquamatic/BFS werden zum automatischen Ein- stellen den Nennelektrolytstandes eingesetzt.
- Seite 57 4. Befüllen (manuell/automatisch) Das Befüllen der Batterien mit Batteriewasser sollte möglichst kurz vor Beendigung der Batterievolladung durchgeführt werden, hierbei wird sichergestellt, das die nach- gefüllte Wassermenge mit dem Elektrolyten vermischt wird. Bei normalem Betrieb ist es in der Regel ausreichend die Befüllung einmal wöchentlich vorzunehmen. 5.
-
Seite 58: Diagnoseöffnung
8. Batterieverschlauchung Die Verschlauchung der einzelnen Stopfen ist entlang der vorhandenen elektrischen Schaltung vorzunehmen. Änderungen dürfen nicht vorgenommen werden. 9. Betriebstemperatur Die Grenztemperatur für den Betrieb von Antriebsbatterien ist festgelegt mit 55°C. Ein Überschreiten dieser Temperatur hat eine Batterieschädigung zur Folge. Die Bat- teriebefüllsysteme dürfen in einem Temperaturbereich von >... -
Seite 59: Klemmringwerkzeug
10.2.1 Klemmringwerkzeug Mit dem Klemmringwerkzeug kann zur Erhöhung des Anpressdruckes der Ver- schlauchung auf die Schlaucholiven der Stopfen ein Klemmring aufgeschoben bzw. wieder gelöst werden. 10.3 Filterelement In die Batteriezuleitung zur Batteriewasserversorgung kann aus Sicherheitsgründen ein Filterelement (Ident Nr.: 50307282) eingebaut werden. Dieses Filterelement hat einen max. -
Seite 60: Elektrolytumwälzung Euw
Elektrolytumwälzung EUW Erforderliche Zusatzausrüstung Batterie: Je Batteriezelle ein Luftzufuhrröhrchen sowie die entsprechende Verschlauchung und den Kupplungssystemen. Ladegleichrichter: Eine im Ladegleichrichter integriertes Pumpenmodul mit Drucküberwachung zur Um- schaltung des Ladefaktors von nominal 1,20 auf 1,05 bis 1,07, der Verschlauchung und dem Kupplungssystem. Wirkungsweise: Mit Beginn der Batterieladung wird in jede Zelle über das Luftzufuhrröhrchen staub- freie Luft eingeleitet. -
Seite 61: Drucküberwachungsmodul
Drucküberwachungsmodul: Die EUW-Pumpe wird zu Beginn der Ladung aktiviert. Über das Drucküberwa- chungsmodul wird der Druckaufbau während des Ladungsbeginns überwacht. Die- ses stellt sicher, daß der notwendige Luftdruck bei Ladung mit EUW zur Verfügung steht. Bei eventuellen Störfällen, wie z.B. •... -
Seite 62: Reinigen Von Batterien/Reinigen Von Fahrzeug-Antriebsbatterien
Reinigen von Batterien (Auszug aus ZVEI Merkblatt – Reinigen von Fahrzeugan- triebsbattrien) Eine saubere Batterie ist zwingend notwendig, nicht nur wegen des äußeren Erschei- nungsbildes, sondern vielmehr, um Unfälle und Sachschäden sowie eine verkürzte Lebensdauer und Verfügbarkeit der Batterien zu vermeiden. Das Reinigen von Batterien und Trögen ist notwendig, um die erforderliche Isolation der Zellen gegeneinander, gegen Erde oder fremde leitfähige Teile aufrecht zu erhal- ten. - Seite 63 • Es ist eine Schutzbrille und Schutzkleidung zu tragen. • Die Zellenstopfen dürfen nicht abgenommen oder geöffnet werden, sondern müssen die Zellen geschlossen halten. Die Reinigungsvorschriften des Herstel- lers sind zu beachten. • Die Kunststoffteile der Batterie, insbesondere die Zellengefäße, dürfen nur mit Wasser bzw.
-
Seite 64: Jungheinrich-Traktions-Batterie Bleibatterien Mit Verschlossenen Panzerplattenzellen Epzv Und Epzv-Bs
Jungheinrich-Traktions-Batterie Bleibatterien mit verschlossenen Panzerplattenzellen EPzV und EPzV-BS Nenndaten 1. Nennkapazität C5: siehe Typenschild 2. Nennspannung: 2,0 Volt x Zellenanzahl 3. Entladestrom: C5/5h 4. Nenntemperatur: 30° C EPzV-Batterien sind verschlossene Batterien mit festgelegtem Elektrolyten, bei de- nen über die gesamte Brauchbarkeitsdauer kein Nachfüllen von Wasser zulässig ist. - Seite 65 Bei Nichtbeachtung der Gebrauchsanweisung, bei Reparatur mit nicht originalen Er- satzteilen und eigenmächtigen Eingriffen erlischt der Gewährleistungsanspruch. Für Batterien gem. I und II sind die Hinweise für die Aufrechterhaltung der jewei- ligen Schutzart während des Betriebes zu beachten (siehe zugehörige Bescheini- gung).
-
Seite 66: Ausgleichsladung
Die Batterie ist polrichtig (Plus an Plus bzw. Minus an Minus) an das ausgeschaltete Ladegerät anzuschließen. Danach ist das Ladegerät einzuschalten. Beim Laden steigt die Temperatur in der Batterie um ca. 10 K an. Deshalb soll die Ladung erst begonnen werden, wenn die Temperatur unter 35° C liegt. Die Tempe- ratur soll vor der Ladung mindestens 15°... - Seite 67 3.2 Wöchentlich Sichtkontrolle auf Verschmutzung und mechanische Schäden. 3.3 Vierteljährlich Nach Volladung und einer Standzeit von mindestens 5 Stunden sind zu messen und aufzuzeichnen: • Gesamtspannung • Einzelspannungen Werden wesentliche Veränderungen zu vorherigen Messungen oder Unterschiede zwischen den Zellen bzw. Blockbatterien festgestellt, so ist zur weiteren Prüfung bzw. Instandsetzung der Kundendienst anzufordern.
-
Seite 68: 7. Typenschild, Jungheinrich-Traktions-Batterie
Lieferanten Nr. Serial-Nr. Supplier No. Nennspannung Kapazität Nominal V oltage Capacity Zellenzahl Batteriegewicht min/max Number of Cells Battery mass min/max Hersteller Jungheinrich AG, D-22047 Hamburg, Germany Manufacturer Pos. Bezeichnung Pos. Bezeichnung Logo Recyclingzeichen Batteriebezeichnung Mülltonne/Werkstoffangabe Batterietype Batterie-Nennspannung Batterie-Nummer Batterie-Nennkapazität Lieferanten Nr.
