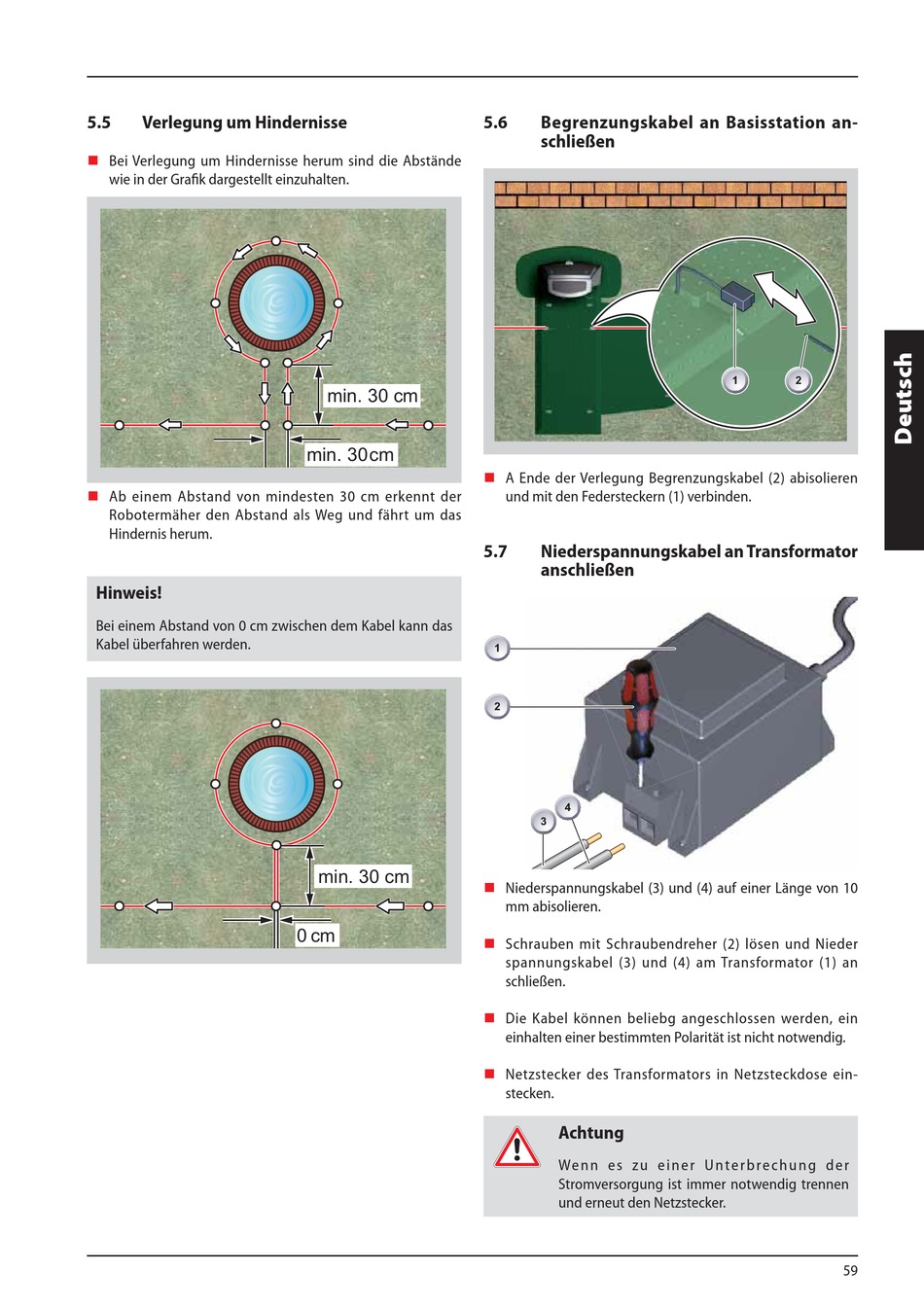

Verlegung um Hindernisse

n
Bei Verlegung um Hindernisse herum sind die Abstände
wie in der Grafi k dargestellt einzuhalten.
n
Ab einem Abstand von mindesten 30 cm erkennt der
Robotermäher den Abstand als Weg und fährt um das
Hindernis herum.
Hinweis!
Bei einem Abstand von 0 cm zwischen dem Kabel kann das
Kabel überfahren werden.
min. 30 cm
min. 30 cm
min. 30 cm
0 cm
5.6
Begrenzungskabel an Basisstation an-
schließen
n
A Ende der Verlegung Begrenzungskabel (2) abisolieren
und mit den Federsteckern (1) verbinden.
5.7
Niederspannungskabel an Transformator
anschließen
1
2
4
3
n
Niederspannungskabel (3) und (4) auf einer Länge von 10
mm abisolieren.
n
Schrauben mit Schraubendreher (2) lösen und Nieder
spannungskabel (3) und (4) am Transformator (1) an
schließen.
n
Die Kabel können beliebg angeschlossen werden, ein
einhalten einer bestimmten Polarität ist nicht notwendig.
n
Netzstecker des Transformators in Netzsteckdose ein-
stecken.
Achtung
We n n e s z u e i n e r U n t e r b re c h u n g d e r
Stromversorgung ist immer notwendig trennen
und erneut den Netzstecker.
