2. Description technique

150 A
Min.
536
150 Min.
Tabelle 1: Dimensions
Type Exécution
MFP100W 1000W
MFP150W 1500W
MFP200W 2000W

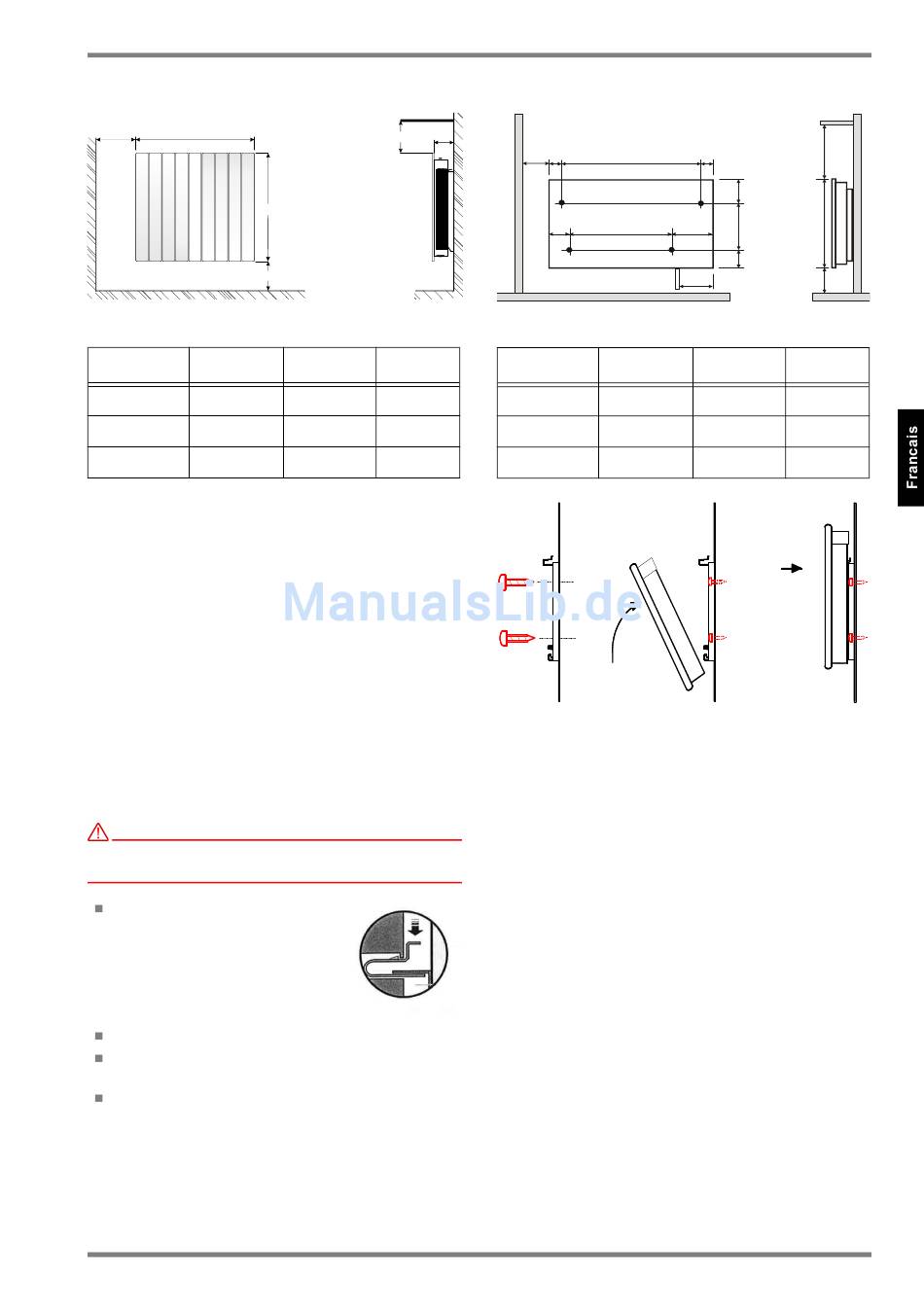

3. Montage, Installation, Distances minimum

L'appareil de chauffage doit être installé horizontale-
ment sur un mur vertical comme sur le schéma.
L'appareil peut être monté sur un mur en bois.
Veillez à ce que l'entrée et la sortie de l'air en bas et en
haut de l'appareil ne soient pas entravées.
La boîte de raccordement doit être accessible après le
montage. Faites attention aux objets inflammables!
Veuillez respecter impérativement les distances mini-
mum indiquées dans le schéma de montage. A l'avant
de l'appareil, respecter une distance minimum de 500
mm.

3.1 Montage mural

ATTENTION!
I
l faut utiliser la fixation murale d'origine livrée avec
l'appareil et située au dos de celui-ci!
Percer les trous pour la fixation
murale.
Visser la fixation solidement au mur.
Suspendre l'appareil à la fixation murale au moyen
des fentes situées au dos de l'appareil.
Encliqueter le haut de l'appareil sur la fixation mu-
rale
www.dimplex.de/fr
300 Min.
B
A (mm) B (mm)
671 104
741 104
911 104
MFP100-200W_fr · 07/14/B
MFP 100W, MFP 150W, MFP 200W
.
150 70 C
122 D
Type Exécution
MFP100W 1000W
MFP150W 1500W
MFP200W 2000W
4. Branchement électrique
Les normes actuelles selon VDE 0100 partie 701 et les
prescriptions d'installation afférentes doivent être im-
pérativement respectées. Les appareils de chauffage
sont pourvus d'une ligne de raccordement d'appareil
sans connecteur. La ligne de raccordement de l'appa-
reil doit être raccordée à une boîte de jonction destinée
à l'appareil de chauffage. L'installation électrique fixe
doit être pourvue d'un dispositif de coupure ayant une
distance d'ouverture des contacts d'au moins 3 mm sur
chaque pôle (coupe-circuit automatique par exemple).
300
70
142
238
296 565
127
150
200
C (mm) D (mm)
560 340
630 410
800 580
F-13
