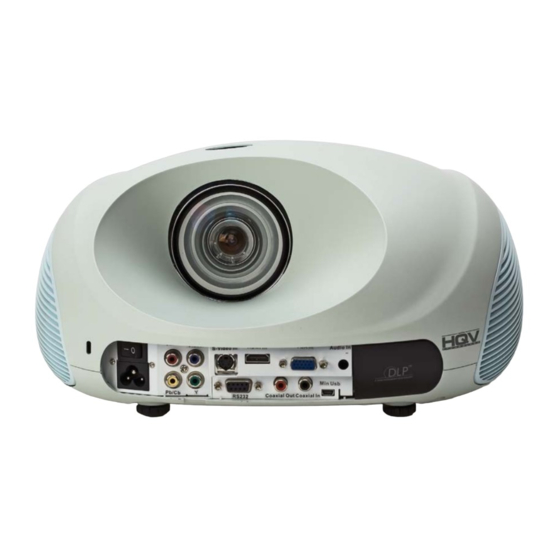

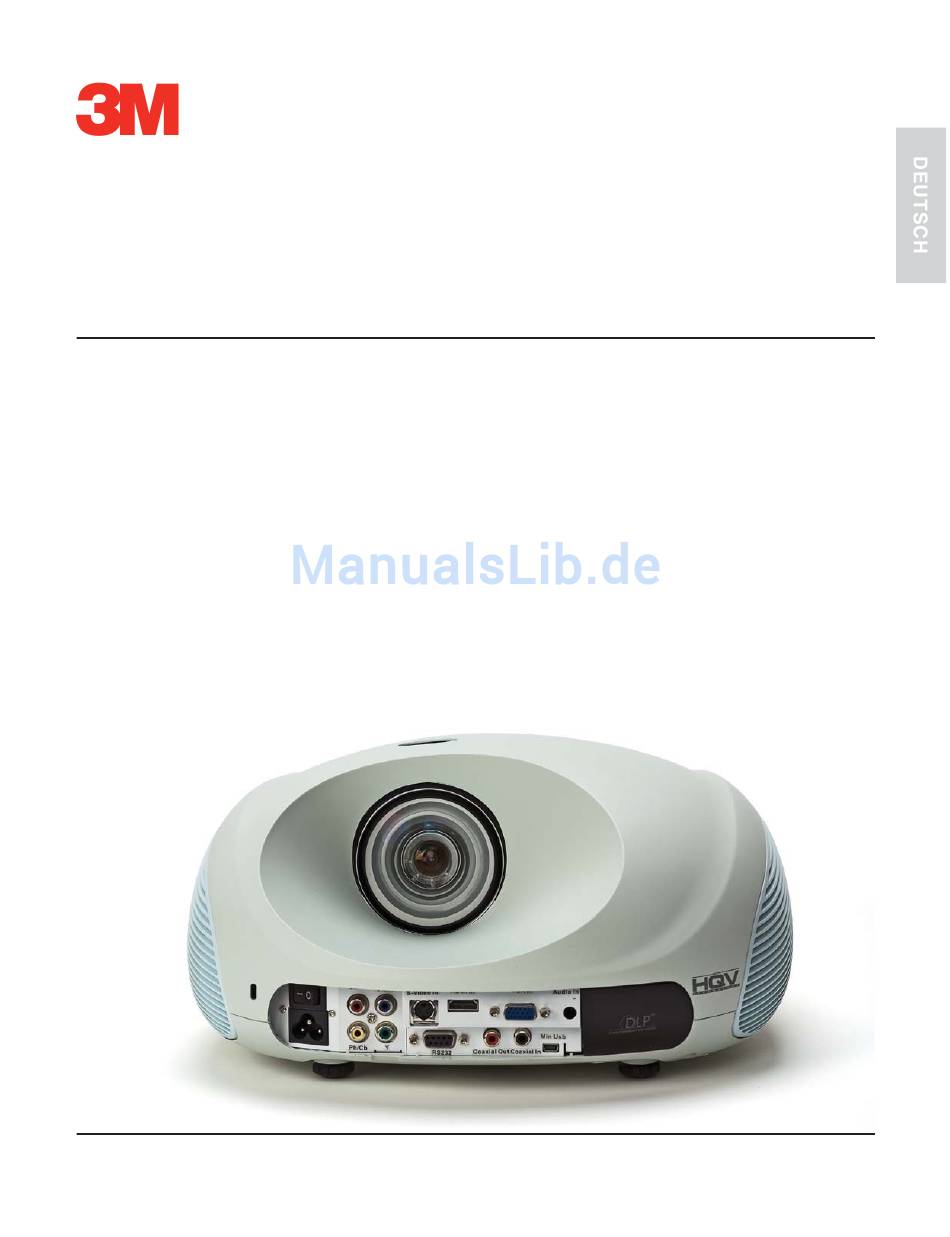

  • Seite 1 Digital Media System 700-Serie Betriebsanleitung February2007 • 78-6970-9469-2-C • Copyright © 2007, 3M Company. Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    ™ Digital Media System 700 Projektor Inhalt Contents Einleitung Danke, dass Sie sich für 3M entschieden haben ..................77 Sicherheitshinweise Verwendungszweck .............................80 BEWAHREN SIE DIESE ANLEITUNG SORGFÄLTIG AUF ..............80 Marken .................................80 Garantie; Beschränkte Gewährleistung; Beschränkte Haftung ..............81 Lieferumfang Inhalte der Versandkartons...........................82 Optionales Zubehör .............................82...
  • Seite 4 Inhalt ™ Digital Media System 700 Projektor Wartung Ersetzen des Leuchtmittels ........................104 3M™ Digital Media System 700 in Unteransicht..................104 Spezifikationen Optical................................105 System Specifications ..........................105 Sound System ............................105 USB Reader ...............................105 DVD Player..............................105 Other Features............................106 Dimensions ..............................106 Weight ................................106 Sonstige Pflege Die Pflege des Geräteinnenraums des Projektors ..................107...

  • Seite 5: Einleitung

    Einleitung Danke, dass Sie sich für 3M entschieden haben Danke, dass Sie sich für 3M entschieden haben. Um eine reibungslose und störungsfreie Nutzung in den folgenden Jahren zu gewährleisten, wurde dieses Produkt gemäß den Qualitäts- und Sicherheitsstandards von 3M hergestellt.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Lesen Sie alle in dieser Betriebsanleitung enthaltenen Sicherheitshinweise sorgfältig durch und befolgen Sie sie, bevor Sie das 3M™ Digital Media System 700 in Betrieb nehmen. Bewahren Sie dieses Dokument zum späteren Nachschlagen auf. 3M™ Multimedia-Projektoren sind für den Betrieb in einem normalen Büro oder zu Hause konzipiert..
  • Seite 7 • Um das Risiko zu mindern, das mit gefährlichen Spannungen und/oder Feuer einhergeht: - Ersetzen Sie das Netzkabel, wenn es beschädigt ist. - Wenden Sie sich bei Beschädigung des Projektors an einen autorisierten 3M Dienstleister. - Verwenden Sie ein geerdetes Verlängerungskabel, das auf die Stromaufnahme des Projektors abgestimmt ist.

  • Seite 8: Verwendungszweck

    - Entsorgen Sie leere Batterien und erneuerte Produktkomponenten gemäß den geltenden Bestimmungen. VERWENDUNGSZWECK Lesen Sie das gesamte Handbuch vor dem Einsatz des Gerätes sorgfältig durch. Das 3M™ Digital Media System 700 wurde zur Verwendung in geschlossenen Räumen entwickelt, hergestellt und getestet; es ist mit Lampen und einer Deckenhalterung von 3M™...

  • Seite 9: Garantie; Beschränkte Gewährleistung; Beschränkte Haftung

    UND DER EIGNUNG FÜR EINEN BESTIMMTEN VERWENDUNGSZWECK. Tritt innerhalb des oben genannten Zeitraums ein Fehler an diesem Produkt auf, haben Sie Anspruch darauf, dass 3M, nach eigenem Ermessen, das 3M Produkt ersetzt oder repariert oder den Kaufpreis erstattet. Ausgenommen gesetzlichen Verbots haftet 3M nicht für indirekte, besondere, beiläufig entstehende oder Folgeschäden aus diesem Produkt,...

  • Seite 10: Lieferumfang

    Lieferumfang Inhalte der Versandkartons Im Lieferumfang des 3M™ Digital Media System 700 sind die Kabel enthalten, die für den Anschluss eines Videorecorders, PCs oder Laptops erforderlich sind. Prüfen Sie beim Auspacken den Inhalt sorgfältig und vergewissern Sie sich, dass alle in Abb. 1-1 aufgeführten Teile vorhanden sind. Falls eines dieser Teile fehlt, wenden Sie sich bitte an die Verkaufsstelle..

  • Seite 11: Bewahren Sie Ihr Verpackungsmaterial Auf

    Einleitung Bewahren Sie Ihr Verpackungsmaterial auf Verwahren Sie den Karton und das übrige Verpackungsmaterial, falls das Digital Media System 700 zur Reparatur an ein 3M Kundendienstzentrum geschickt werden muss. Benutzen Sie zum Schutz des Projektors das Verpackungsmaterial. Nächster Schritt Nehmen Sie sich einige Minuten Zeit, um sich in Abschnitt 2 mit den Merkmalen des Digital Media System 700 vertraut zu machen, und führen Sie dann die Einrichtung gemäß...

  • Seite 12: Produktbeschreibung

    Digital Media System 700 Projektor Produktbeschreibung Vorteile des Produktes Das 3M™ Digital Media System 700 ist sowohl auf die Erfordernisse privater als auch geschäftlicher Anwender ausgerichtet. Das einfach bedienbare Gerät nutzt die gesamte Funktionsbreite der 3M Vikuiti™ Super Close Projection (SCP) Technologie.

  • Seite 13: Auflistung Der Einzelnen Teile

    ™ Digital Media System 700 Projektor Produktbeschreibung Auflistung der einzelnen Teile Linse Fernbedienungssensor Eingebaute Lautsprecher (stereo) Höhenverstellbare Stellfüße Netzkabelanschluss Eingangsterminals Netzschalter Bedienfeld Schlitz für Kensington ™ Schloss 10. DVD-Player 11. USB Port © 3M 2007. Alle Rechte vorbehalten.

  • Seite 14: Anschlüsse Des Projektors

    Schalten Sie den Projektor und alle Geräte aus, bevor Sie Kabel anschließen. Wenn Sie die Kabel anschließen, achten Sie darauf, dass Sie keine Stifte am Kabelstecker oder im Eingangsterminal verbiegen. Nehmen Sie das Projektionsgerät in Betrieb und starten Sie anschließend die Eingabegeräte. © 3M 2007. Alle Rechte vorbehalten.

  • Seite 15: Digital Media System 700-Einrichtung

    Digital Media System 700-Einrichtung S-Video In HDMI In VGA In Audio In SPr/Cr Pb/Cb COMPUTER COMPUTADOR / ORDINATEUR / CALCOLATORE Min USB COMPUTADORA / DATOR / Video Coaxial Out Coaxial In RS232 VIDEO S-VIDEO HDMI © 3M 2007. Alle Rechte vorbehalten.

  • Seite 16: Fernbedienungsfunktionen

    Drücken Sie die Taste EINGABE, um eine Auswahl zu bestätigen Keystone Zum Einstellen des Bildes (Trapez) Volume + Erhöht die Lautstärke Lautstärke - Verringert die Lautstärke Exit Volume + Vergrößert das angezeigte Bild Volume - Verkleinert das angezeigte Bild © 3M 2007. Alle Rechte vorbehalten.

  • Seite 17: Hinweise Zur Fernbedienung

    • Da die Fernbedienung Infrarotlicht nutzt, um Signale an den Projektor (Klasse 1 LED) zu senden, ist sicherzustellen, dass sich in dem Bereich, in dem sie eingesetzt wird, keine Hindernisse befinden, die dieses Signal auf dem Weg zum Projektor blockieren könnten. Subtitle © 3M 2007. Alle Rechte vorbehalten.

  • Seite 18: Betrieb

    125.8 cm (49.5") Inbetriebnahme des Projektors Lesen Sie die Sicherheitshinweise, bevor Sie das Digital Media System 700-Serie in Betrieb nehmen. Nachdem alle Kabel angeschlossen wurden, kann der Projektor in Betrieb genommen werden. Befolgen Sie die Reihenfolge für die Inbetriebnahme, um die bestmöglichen Ergebnisse zu erzielen.

  • Seite 19: Standby Modus

    Innerhalb der Menüs können Sie mit Hilfe der Pfeiltasten auf dem Tastenfeld oder dem Richtungsknopf navigieren. Klicken Sie zur Änderung eines Menüpunkts auf die Enter-Taste. Ändern Sie den Menüpunkt über das Menütastenfeld oder Richtungsfeld und klicken Sie dann auf Enter, um wieder zur Menünavigation zu gelangen. © 3M 2007. Alle Rechte vorbehalten.

  • Seite 20: Untermenü Bild

    Regelt die Schärfeeinstellung des Bildes. (Bei höheren Werten wechselt es zu Detailverbesserung) Detailverbesserung Bringt die Bilddetails besser hervor: Position Regelt die vertikale oder horizontale Position des projizierten Bildes. Nur akiviert bei VGA, DVI-D und DVI-A © 3M 2007. Alle Rechte vorbehalten.
  • Seite 21 Es gibt 4 Einstellmöglichkeiten für das Bildformat: 1) Vollbild 2) Standard 3) LetterBox 4) Theatre-Wide(16:9) Erweitert Ermöglicht den Anwendern eine Navigation in die erweiterten Menüeinstellungen. Reset Nur die Werte in diesem Untermenü zurücksetzen Funktionsbeschreibung des Untermenüs „Bild“ Tabelle 1: © 3M 2007. Alle Rechte vorbehalten.
  • Seite 22 Regelt die temporäre Geräuschunterdrückung im System CODEC NR Regelt die Mosquito- und MPEG-Rauschunterdrückung im System BLOCK NR Schaltet die MPEG-Block-Rauschunterdrückung An oder Aus Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 2: Funktionsbeschreibung des Untermenüs Erweitert „ ” © 3M 2007. Alle Rechte vorbehalten.
  • Seite 23 4) DVI-A 5) S-Video 6) Composite Audioeingang Ermöglicht dem Anwender zu wählen, welcher Audioeingang bearbeitet werden soll: 1) DVD 2) HDMI Eingang 3) SPDIF Eingang 4) Analogeingang Tabelle 3: Funktionsbeschreibung des Untermenüs Eingabe „ “ © 3M 2007. Alle Rechte vorbehalten.
  • Seite 24 Bereichen des Bildes. Je höher die Einstellung, desto größer ist der Kontrast. Farbton Regelt den Ausgleich zwischen rot und grün, was für wirklichkeitsgetreue Präsentationen von Videosignalen notwendig ist. Farbe Regelt die Farbintensität des Bildes. © 3M 2007. Alle Rechte vorbehalten.
  • Seite 25 Audio Delay Regelt die Einstellung der Zeitverzögerung bei der Audiowiedergabe (zusätzlich zum T2 Delay) Subwoofer Ermöglicht dem Anwender, die Verstärkung des Subwoofers zwischen 0 und 10 einzustellen. Tabelle 5: Untermenü Lautsprecher Beschreibung „ ” © 3M 2007. Alle Rechte vorbehalten.

  • Seite 26: Setup Funktionsbeschreibung

    Der Projektor kann an der Decke oder hinter einer Leinwand aufgebaut werden 1) Standard 3) Deckenprojektion 2) Rückwärtige Projektion 4) Rückwärtige Deckenprojektion Werkseinstellungen Setzt alle Menüpunkte auf die Werkseinstellungen zurück. Reset Nur die Werte in diesem Untermenü zurücksetzen Tabelle 6: Untermenü Setup Funktionsbeschreibung „ “ © 3M 2007. Alle Rechte vorbehalten.
  • Seite 27 ™ Digital Media System 700 Projektor Betrieb Untermenü „Status“ © 3M 2007. Alle Rechte vorbehalten.

  • Seite 28: Fehleranalyse

    (*2) • Lampen haben eine begrenzte Lebensdauer. Nachdem eine Lampe viele Stunden lang eingeschaltet war, leuchtet Sie irgendwann nicht mehr oder platzt. Dieses Gerät ist mit einer automatischen Ausschaltfunktion ausgestattet. Wenn die Lampe 2.000 Betriebsstunden erreicht hat, wird die Stromversorgung selbsttätig ausgeschaltet. © 3M 2007. Alle Rechte vorbehalten.

  • Seite 29: Statusleuchten

    Schalten Sie das Gerät aus und warten Sie mindestens 45 Minuten. Nachdem das Gerät ausreichend abgekühlt ist, überprüfen Sie bitte, ob das Leuchtmittel und die Abdeckung korrekt angebracht sind und schalten Sie anschließend das Gerät wieder ein. © 3M 2007. Alle Rechte vorbehalten.
  • Seite 30 Kapitel “Luftfilter” in diesem Handbuch. Nachdem Sie den Luftfilter gereinigt oder ausgewechselt haben, stellen Sie bitte sicher, dass Sie den Timer für den Luftfilter zurückgesetzt haben. Schalten Sie anschließend das Gerät wieder ein. © 3M 2007. Alle Rechte vorbehalten.

  • Seite 31: Fragen Zu Ton Und Bild

    Die DVD-Wiedergabe funktioniert CD auswerfen und erneut versuchen. nicht. Halten Sie die den Knopf "Menü" gedrückt, während das Gerät nach der Signalquelle sucht und drücken Sie dann den Knopf "Eingabe", um den DVD-Player neu zu starten. © 3M 2007. Alle Rechte vorbehalten.

  • Seite 32: Wartung

    Vergewissern Sie sich, dass die Abdeckung der Lampe gut befestigt ist und mit der Unterseite des Geräts dicht abschließt. Das Gerät funktioniert nur mit korrekt befestigter Abdeckung. Setzen Sie den Timer des Leuchtmittels zurück. 3M™ Digital Media System 700 in Unteransicht © 3M 2007. Alle Rechte vorbehalten.

  • Seite 33: Spezifikationen

    Built-in Dolby 2.0 Sound (700) / (2) 2.5W speakers Built-in Dolby 5.1 Sound (710) / (3) 2.5W, (2) 1.5W and (1) 5W subwoofer USB Reader Flash Drive Compatible USB Media Reader for .jpg presentations DVD Player Built-in digital DVD player (710 only) © 3M 2007. Alle Rechte vorbehalten.

  • Seite 34: Other Features

    • Two IR receiver windows (front and rear) Dimensions 13.5" (W) x 12.7" (D) x 6.1" (H) 343.5mm (W) x 321.6mm (D) x 155.3mm (H) Weight 700: 9.9 lbs or 4.5kg 710: 10.6 lbs or 4.8kg © 3M 2007. Alle Rechte vorbehalten.

  • Seite 35: Sonstige Pflege

    Tränken Sie bei starker Verunreinigung ein weiches Tuch mit Wasser oder mit einem mit Wasser verdünnten neutralen Reinigungsmittel, wringen Sie es gut aus und wischen Sie das Gerät leicht ab. Danach mit einem weichen Tuch trockenreiben. © 3M 2007. Alle Rechte vorbehalten.
  • Seite 36 Wichtiger Hinweis Alle Aussagen, technischen Informationen und Empfehlungen zu den Produkten von 3M wurden nach unserem besten Wissen erstellt, ihre Richtigkeit und Vollständigkeit kann jedoch nicht garantiert werden. Sie sind für alle möglichen Risiken und die daraus möglicherweise entstehenden Haftungsansprüche, die durch einen solchen Einsatz resultieren, verantwortlich.
