1. Bevestig de 3IREDB Emitters op het IR sensorraampje van de componenten in uw systeem die u
wilt bedienen. Zie Fig. 2.
Tech Tip: Door met een zaklamp op het display van uw audio/video apparaat te schijnen, kunt u
eenvoudig zien wat de juiste plaats is om de emitters te plakken.
2a. Steek de gele ministekkers van de 3IREDB in één van de gele "EMITTERS"
uitgangen van het IRHUB4 verdeelblokje.
2b. Steek de IRQC kabel in één van de gele ingangen gemarkeerd
"EMITTERS" van de IRHUB4, en het andere uiteinde in de 3,5 mm mono IR
ingang van uw AVR.
IRED Mono TS 3,5mm stekkerconfiguratie: tip is IR Data, mantel is Massa GND.
(CONTROLEER DE HANDLEIDING VAN HET APPARAAT A.U.B. VOOR EEN OVEREENKOMSTIGE
PINCONFIGURATIE)
3. Plaats de IR Ontvanger op een plek buiten de kast van de apparatuur waarop uw
afstandsbediening(en) direct kan worden gericht. U kunt de IR Ontvanger op een oppervlak
plaatsen door gebruik te maken van de meegeleverde dubbelzijdige tape.
4. Steek de rode ministekker van de IR Ontvanger in de rode "IR RCVR" ingang op het IRHUB4
verdeelblok.
5. Steek de 12VDC Voedingsadapter in een niet-schakelbaar 230V~50Hz stopcontact.
OPMERKING: Het is belangrijk een AC stopcontact te gebruiken dat niet schakelaarbaar is, zodat
het IR systeem altijd actief is voor inschakelcommando's van de systeemvoeding.
6. Steek de 2,1mm "C" stekker van de voedingsadapter in de "+12VDC" ingang op het IRHUB4
verdeelblok.

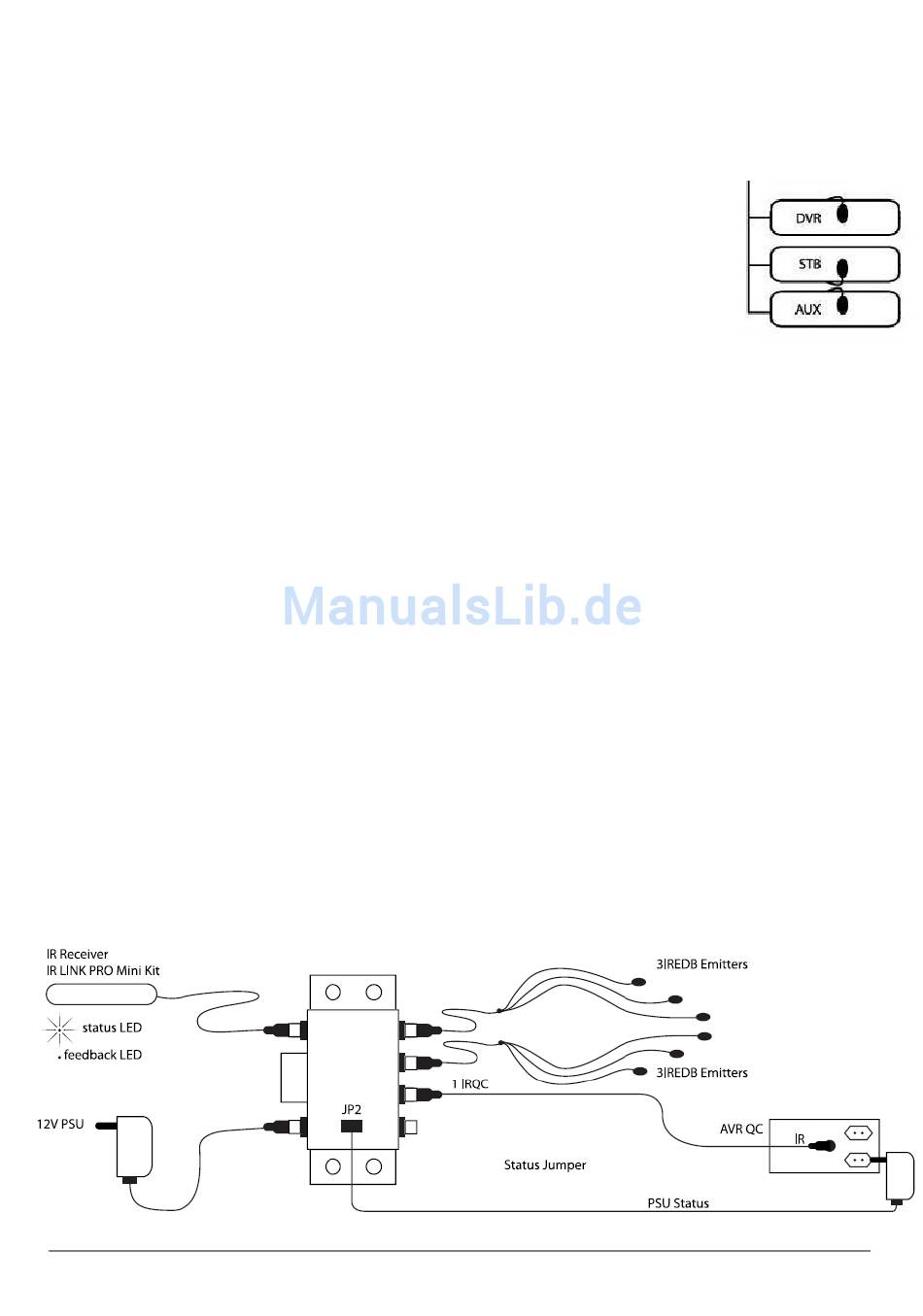

STATUS
U kunt een "voedingsstatus" signaal naar de IR Ontvanger sturen door een voedingadapter op
deze aansluiting aan te sluiten (niet inbegrepen), die bijv. wordt geschakeld door het te
bedienen apparaat. Wanneer het A/V apparaat of contact wordt ingeschakeld, zal de
Amberkleurige Status LED in de IR Ontvanger oplichten, zodat u kunt zien dat het A/V apparaat is
ingeschakeld (zie figuur 3). De ingangsspanning heeft een bereik van 5–24VDC & 5–12VAC.
Aansluiting 2,1mm "C" stekkerconfiguratie: center/rood is +VDC, mantel/zwart is Massa GND.
Fig 3
