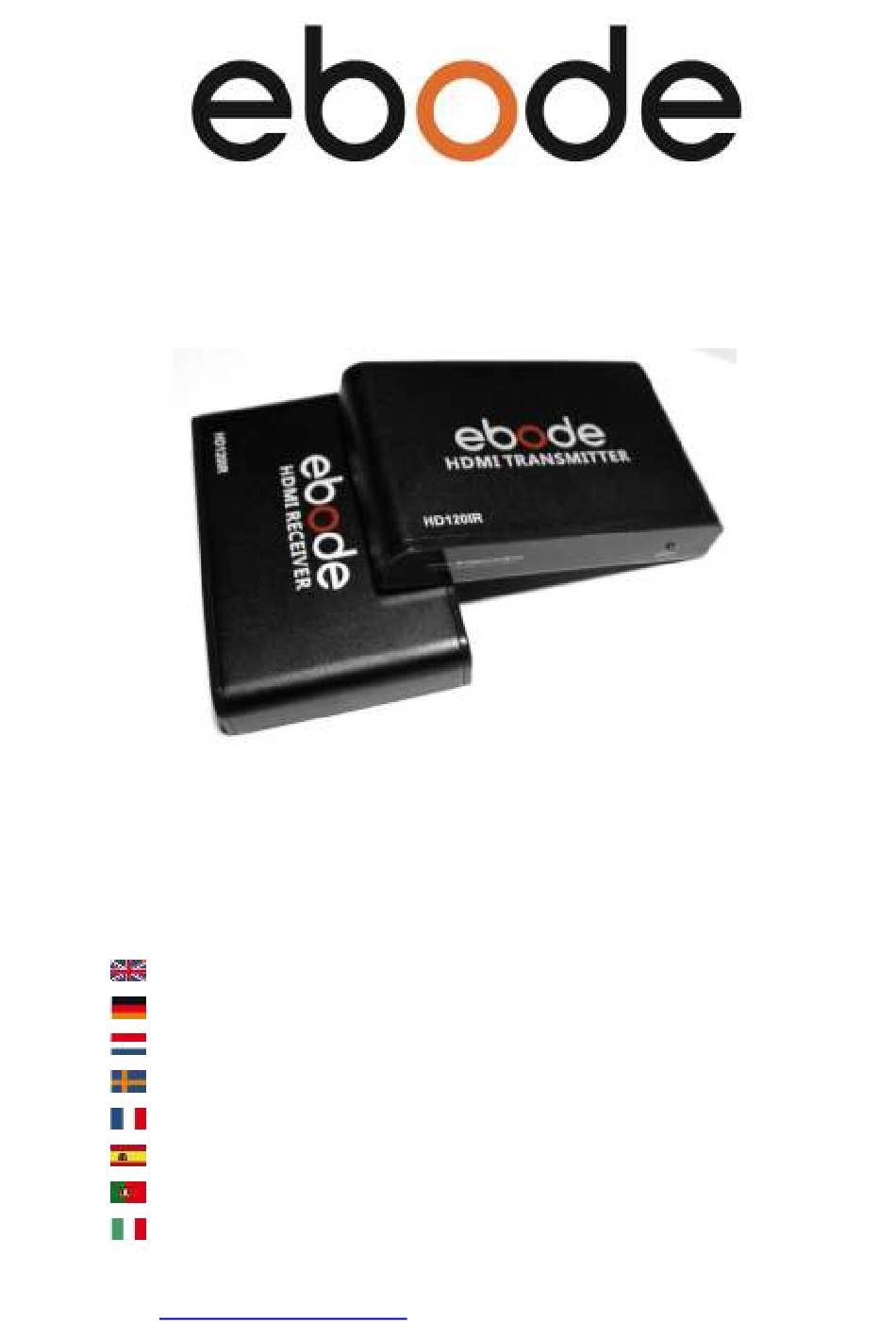

User Manual HD120IR HDMI Extender over Single CAT5e/6 with IR User Manual Bedienungsanleitung Gebruikershandleiding Användarmanual Guide utilisateur Manual de usuario Manual do utilizador Manuale per l’utente Before using this product, please read this document carefully and visit www.ebodeelectronics.eu for latest manual, Software and FAQ. - Seite 2 The product name and brand name may be registered trademark of related manufacturers.TM and ® may be omitted on the user manual. Design and specifications of this unit are subject to change without prior notice. Pictures are for reference only. Products may differ slightly from images shown. 30-9-2014 ebode HD120IR...
-
Seite 3: User Manual
TCP/IP by internet cable or LAN. With the advantage of TCP/IP standard with 38KHz IR, the HD120IR can transmit HDMI signals from sources such as HD STB, PS3, Blu-Ray player, HDMI display card to HD projector, LCD, LED, Full HDTV and other A/V devices over a distance up to 120 meters (CAT6), 100 meters (CAT5e) or 80 meters (CAT5). - Seite 4 2 = Orange 6 = Green 3 = Green / White 7 = Brown / White 4 = Blue 8 = Brown T568B 5.2 General Connection Transmission distance can be up to 100 meters for 1080P over one CAT5. 30-9-2014 ebode HD120IR...
- Seite 5 IR receiver from the other end to control the devices corresponding to the IR signals. IR Receiver: Plug in the IR receiver to the HDMI Receiver to receive all IR command signals from the IR remote controls of the corresponding devices. 30-9-2014 ebode HD120IR...
- Seite 6 A: 1) Incorrect placement of IR blaster and Receiver may result in the failure of the IR extenders, please check carefully before plugging in the IR extender. 2) Make sure the frequency is 38kHz. Please visit www.ebodeelectronics.eu latest manual, Software and FAQ. 30-9-2014 ebode HD120IR...
-
Seite 7: Bedienungsanleitung
Verlängerung über einfache CAT5e/6 mit Infrarot wurde entworfen, um ein HDMI- Signal in den TCP/IP Standard über ein Internetkabel oder LAN umzuwandeln. Mit den Vorteilen des TPC/IP Standards (mit 38 KHz IR) kann der HD120IR HDMI Signale aus Quellen wie HD STB, PS3, Blu-Ray Player oder HDMI Grafikkarten auf HD Projektoren, LCD, LED, HDTV oder andere Audio/Video Geräte übertragen. -
Seite 8: Allgemeine Verbindung
2 = Orange 6 = Grün 3 = Grün / Weiß 7 = Braun / Weiß 4 = Blau 8 = Braun T568B 5.2 Allgemeine Verbindung Abstand der Übertragung kann bis zu 100 Meter für 1080p über CAT5e betragen 30-9-2014 ebode HD120IR... -
Seite 9: Router Verbindung
Stecken Sie den IR Blaster ein an den HDMI-Transmitter um alle IR-Befehlssignale emittieren zu können, die von den Infrarot-Fernbedienungen der entsprechenden Geräte empfangen werden. IR Empfänger: Stecken Sie den IR Empfänger ein an den HDMI-Receiver, um die IR-Befehlssignale von der IR-Fernbedienung erhalten zu können. 30-9-2014 ebode HD120IR... - Seite 10 Störungen der IR Fernbedienung führen. Kontrollieren Sie sorgfältig die Verbindungen bevor Sie die IR Verlängerung einstecken. 2) Stellen Sie sicher, dass die Frequenz auf 38 kHz eingestellt ist. Besuchen Sie unsere Website www.ebodeelectronics.eu für die Neuesten Bedienungsanleitungen, Software und FAQs 30-9-2014 ebode HD120IR...
-
Seite 11: Gebruikershandleiding
2. Introductie Bedankt voor de aankoop van de ebode HD120IR. De HD120IR HDMI Verlenger over single CAT5e/6 met IR is ontworpen om HDMI signalen te converteren en te verzenden naar standaard TCP/IP via Internet kabel of LAN. Met het voordeel van... - Seite 12 5 = Blauw / Wit 2 = Oranje 6 = Groen 3 = Groen / Wit 7 = Bruin / Wit 4 = Blauw 8 = Bruin T568B 5.2 Algemene Connectie Transmissieafstand is tot 100 meter voor 1080P over één CAT5. 30-9-2014 ebode HD120IR...
- Seite 13 IR ontvanger aan het andere uiteinde, om de apparaten te bedienen die overeenkomen met de IR signalen. IR Ontvanger: Plug de IR ontvanger in op de HDMI receiver, om alle IR signalen te ontvangen van de IR afstandsbedieningen, van de corresponderende apparaten. 30-9-2014 ebode HD120IR...
- Seite 14 A: 1) Onjuiste plaatsing van de IR blaster en ontvanger kan resulteren in het falen van de IR verlenger, controleer dit goed voor het inpluggen van de IR verlenger. 2) Zorg ervoor dat de frequentie 38kHz is. Bezoek onze website www.ebodeelectronics.eu voor de laatste manual, software en FAQ. 30-9-2014 ebode HD120IR...
-
Seite 15: Användarmanual
2. Introduktion Tack för att du köpa ebode HD120IR. HD120IR HDMI Extender over single CAT5e/6 med IR är designad att konvertera och sända HDMI signal till standard TCP/IP med internet kabel eller Lan. Med fördelen av TCP/IP standard med 38KHz IR, så kan HD120IR sända HDMI signaler från källor så... - Seite 16 5 = Blå/Vit 2 = Orange 6 = Grön 3 = Grön/Vit 7 = Brun/Vit 4 = Blå 8 = Brun T568B 5.2 Allmän Anslutning Sändnings distans kan vara upp till 100 meter för 1080p över en CAT5. 30-9-2014 ebode HD120IR...
- Seite 17 Plugga in IR blaster till HDMI sändaren att avge alla IR kommando signaler mottas från IR mottagare från den andra änden för att kontrollera enheterna motsvarar IR signalerna. IR mottagare: Plugga in IR mottagare till HDMI mottagare för att mottaga alla IR kommando signaler från IR fjärrkontroller för motsvarande enheter. 30-9-2014 ebode HD120IR...
- Seite 18 A: 1) Inkorrekt placering av IR blaster och mottagare kan resultera i fel på IR extenders, vänligen kolla innan du pluggar in IR extender. 2) Se till att frekvensen är 38kHz. Vänligen besök www.ebodeelectronics.eu för Senaste manual, mjukvara och FAQ. 30-9-2014 ebode HD120IR...
-
Seite 19: Guide Utilisateur
HDMI à la norme TCP / IP par câble Internet ou en LAN. Grâce à la norme TCP / IP, le connecteur HD120IR peut transmettre des signaux HDMI à partir de sources telles qu’un HD STB, PS3, lecteur Blu-Ray, carte d'affichage HDMI vers projecteur HD, écran LCD, LED, Full HDTV et autre appareils... - Seite 20 3 = Vert / Blanc 7 = Marron / Blanc 4 = Bleu 8 = Marron T568B 5.2 Connexion Général La distance de transmission peut aller jusqu’à 100 mètre pour du 1080P avec un câble de catégorie CAT5. 30-9-2014 ebode HD120IR...
- Seite 21 Brancher dans l’IR blaster á l’émetteur HDMI pour émettre les signaux de commande IR reçus à partir du récepteur pour commander les dispositifs correspondant. Récepteur IR: Brancher le récepteur IR au receveur HDMI pour recevoir tous les signaux de commande infrarouge des télécommandes IR. 30-9-2014 ebode HD120IR...
- Seite 22 A: 1) Un mauvais placement du blaster IR ou du récepteur peut entraîner un dysfonctionnement des rallonges IR. Vérifier attentivement avant de brancher la rallonge IR. 2) S’assurer que la fréquence est 38kHz. Veuillez visiter notre site www.ebodeelectronics.eu pour obtenir les derniers manuels, Software et FAQ. 30-9-2014 ebode HD120IR...
-
Seite 23: Manual De Usuario
2. Introducción Gracias por haber comprado el ebode HD120IR. El HD120IR HDMI sobre la única CAT5e / 6 con IR está diseñado para convertir y transmitir la señal HDMI estándar TCP / IP por cable a Internet o LAN. Con la ventaja de estándar TCP / IP con 38KHz, la HD120IR puede transmitir señales HDMI de fuentes tales como HD STB,... -
Seite 24: Conexión General
6 = Verde 3 = Verde / Blanco 7 = Marrón / Blanco 4 = Azul 8 = Marrón T568B 5.2 Conexión general La distancia de transmisión puede ser de hasta 100 metros fo 1080P más de un CAT5 30-9-2014 ebode HD120IR... -
Seite 25: Conexión Del Router
IR recibidas del receptor de infrarrojos del otro extremo para controlar los dispositivos correspondientes a las señales IR. Receptor IR: Conecte el receptor de infrarrojos al receptor HDMI para recibir todas las señales de comando IR de los mandos a distancia IR de los dispositivos correspondientes. 30-9-2014 ebode HD120IR... - Seite 26 IR, por favor revise cuidadosamente antes de enchufar el prolongador de IR. 2) Asegúrese de que la frecuencia es de 38 kHz. Por favor refiérase a www.ebodeelectronics.eu para más reciente, Software y FAQ manual. 30-9-2014 ebode HD120IR...
-
Seite 27: Manual Do Utilizador
TCP / IP por cabo internet ou LAN. Com a vantagem de padrão TCP / IP com 38KHz, o HD120IR pode transmitir sinais HDMI de fontes como HD STB, PS3, Blu- Ray player, HDMI placa de vídeo para projetor HD, LCD, LED, Full HDTV e outro A / V dispositivos a uma distância de até... - Seite 28 6 = Verde 3 = Verde / Branco 7 = Castanho / Branco 4 = Azul 8 = Castanho T568B 5.2 Conexão Geral A distância de transmissão pode ser de até 100 metros fo 1080P mais de um CAT5 30-9-2014 ebode HD120IR...
- Seite 29 IV do receptor IR a partir do outro fim de controlar os dispositivos correspondentes aos sinais de IR. IR Receiver: Ligue o receptor IR para o receptor HDMI para receber todos os sinais de comando IR dos controles remotos de IV dos dispositivos correspondentes. 30-9-2014 ebode HD120IR...
- Seite 30 A: 1) colocação incorreta do IR blaster e receptor pode resultar no fracasso dos extensores de IR, por favor, verifique cuidadosamente antes de conectar o extensor de IR. 2) Certifique-se que a freqüência é de 38kHz. Para mais esclarecimentos consulte www.ebodeelectronics.eu para manual mais recente, Software e FAQ. 30-9-2014 ebode HD120IR...
-
Seite 31: Manuale Per L'utente
HDMI standard TCP / IP tramite internet via cavo o LAN. Con il vantaggio dello standard TCP / IP con IR a 38 KHz, il HD120IR può trasmettere segnali HDMI da fonti come HD STB, PS3, lettore Blu-Ray, scheda video HDMI al proiettore HD, LCD,... - Seite 32 6 = Verde 3 = Verde / Bianco 7 = Marrone / Bianco 4 = Blu 8 = Marrone T568B 5.2 Connessione generale La distanza di trasmissione può essere fino a 100 metri di fo 1080P oltre un CAT5 30-9-2014 ebode HD120IR...
- Seite 33 IR dall'altra estremità per controllare i dispositivi corrispondenti ai segnali IR. Ricevitore IR: Collegare il ricevitore IR al ricevitore HDMI per ricevere tutti i segnali di comando IR dai telecomandi IR dei dispositivi corrispondenti. 30-9-2014 ebode HD120IR...
- Seite 34 A: 1) Il posizionamento errato di blaster IR e del ricevitore può provocare il fallimento dei estensori IR, si prega di controllare attentamente prima di collegare l'estensore IR. 2) Assicurarsi che la frequenza è 38kHz. Visita www.ebodeelectronics.eu ultimo manuale, software e FAQ. 30-9-2014 ebode HD120IR...
-
Seite 35: Declaration Of Conformity
DECLARATION OF CONFORMITY Hereby, ebode electronics, declares that this ebode HD120IR is in compliance with the essential requirements and other relevant provisions of the following Directives: Directive 2004/108/EC of the European Parliament and of the Council of 15 December 2004 on the approximation of the laws of the Member States relating to... - Seite 36 Dansk [Danish]: Dette udstyr er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i Direktiv 1999/5/EF. Polski [Polish]: Urządzenie jest zgodne z ogólnymi wymaganiami oraz szczególnymi warunkami okreslonymi Dyrektywą UE: 1999/5/EC 30-9-2014 ebode HD120IR...
