- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 10/13...
-
Seite 2: Inhaltsverzeichnis
FEHLERBEHEBUNG ................................17 TECHNISCHE SPEZIFIKATION ..............................18 RoHS – ein wichtiger Beitrag zur Erhaltung unserer Umwelt ....................19 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................19 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 2... - Seite 3 Verluste, die im Vertrauen auf in diesem Dokument enthaltenen Informationen entstanden und/oder das Ergebnis unsachgemäßer, nicht sicherer, ungenügender nachlässiger Montage, Installation, Aufhängung Bedienung dieses Produktes sind. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 3...
-
Seite 4: Einleitung

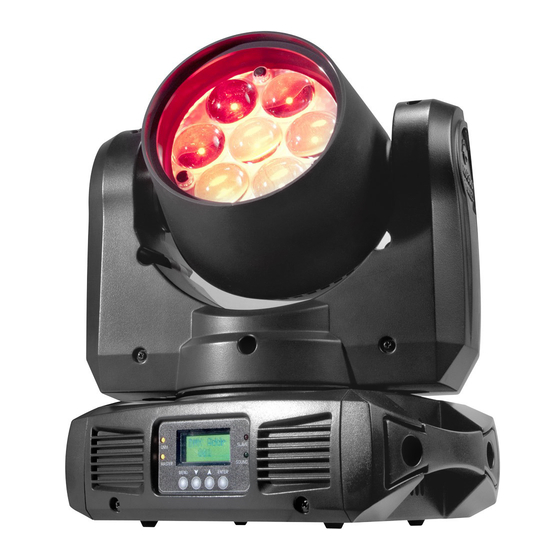

INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Inno Color Beam Z7 von ADJ Products, LLC, entschieden haben. Jeder Inno Color Beam Z7 wurde gründlich werksseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Netzkabel In Serienschaltung
Wartung niemals direkt unter das Gerät. Über-Kopf-Montage erfordert eine professionelle Erfahrung, einschließlich des Berechnens der Traglasten, des verwendeten Befestigungsmaterials sowie periodischer Sicherheitsinspektionen des gesamten A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 5... - Seite 6 Die Installation sollte einmal jährlich von einer entsprechend ausgebildeten Fachkraft überprüft werden. Der Inno Color Beam Z7 ist in zwei verschiedenen Befestigungsarten voll funktionsfähig: kopfüber von der Decke hängend und in normaler Position auf flachem Untergrund. Um innere Beschädigungen zu vermeiden, dürfen Sie das Gerät niemals, wie im Bild gezeigt, auf der Seite befestigen.
-
Seite 7: Einrichtung Des Geräts
DMX-512-Protokoll angesteuert werden. Der Inno Color Beam Z7 ist ein 14-Kanal DMX-Gerät. Die DMX- Adresse wird auf dem Bedienfeld auf der Rückseite des Inno Color Beam Z7 angezeigt. Ihr Gerät und Ihr DMX-Controller benötigen ein zertifiziertes DMX-512 110 Ohm Datenkabel für den Dateneingang und -ausgang (Abbildung 1). - Seite 8 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen nicht belegt A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 8...
-
Seite 9: Systemmenü
- In diesem Modus können Sie die Dimmungskurve auswählen. 1. Drücken Sie auf MENU, bis “Dimmer Curve” angezeigt wird; drücken Sie dann auf ENTER. 2. Es wird nun die aktuelle Dimmungskurve angezeigt. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 9... -
Seite 10: Slave Mode
2. Zum Aktivieren der Neigungsinversion benutzen Sie die UP oder DOWN-Tasten, bis "Yes" angezeigt wird, und zum Bestätigen und Verlassen des Menüs drücken Sie auf die Taste ENTER. Zum Deaktivieren dieses Modus, wählen Sie "No" und drücken dann auf ENTER. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 10... -
Seite 11: Backlight
2. Die aktuelle Betriebstemperatur des Geräts wird nun angezeigt. Drücken Sie zum Verlassen auf MENU. Fixture Time - Mit dieser Funktion können Sie sich die Laufzeit des Geräts anzeigen lassen. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 11... -
Seite 12: Firmware-Version
3. Jetzt können Sie das Gerät über die XLR-Anschlüsse mit jedem beliebigen standardmäßigen DMX- Controller verbinden. 4. Bei längeren Netzkabeln (mehr als 30 Meter) verwenden Sie am letzten Gerät eine Abschlussschaltung. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 12... -
Seite 13: Master/Slave-Konfiguration
0 - 255 0% - 100% 0 - 255 GRÜN 0% - 100% 0 - 255 BLAU 0% - 100% 0 - 255 WEISS 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 13... - Seite 14 209 - 212 MAKRO 54 213 - 216 MAKRO 55 217 - 220 MAKRO 56 221 - 224 MAKRO 57 225 - 228 MAKRO 58 229 - 23 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 14...
- Seite 15 GESCHWINDIGKEIT SCHWENKUNGS- /NEIGUNGSBEWEGUNG MAX. - MIN. 0 - 225 BEWEGUNGSGESCHWINDIGKEIT ZURÜCKSETZEN 0 - 9 KEINE FUNKTION 10 - 14 ALLE ZURÜCKSETZEN 15 - 255 KEINE FUNKTION A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 15...
-
Seite 16: Photometrisches Diagramm
Absenkung T (ms) Anstieg T (ms) Absenkung T (ms) Standard Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Kino 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 16... -
Seite 17: Auswechseln Der Sicherung
Anschlüsse angesteckt sind; beachten Sie den Unterschied zwischen Ausgang und Eingang. Das Gerät reagiert nicht auf Musik: 1. Leise oder hohe Töne führen nicht zu einer Reaktion des Geräts. 2. Prüfen Sie den Musikempfindlichkeitspegel. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 17... -
Seite 18: Technische Spezifikation
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 18... -
Seite 19: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Unserer Umwelt
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 19... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Inno Color Beam Z7 Bedienungsanleitung Seite 20...
