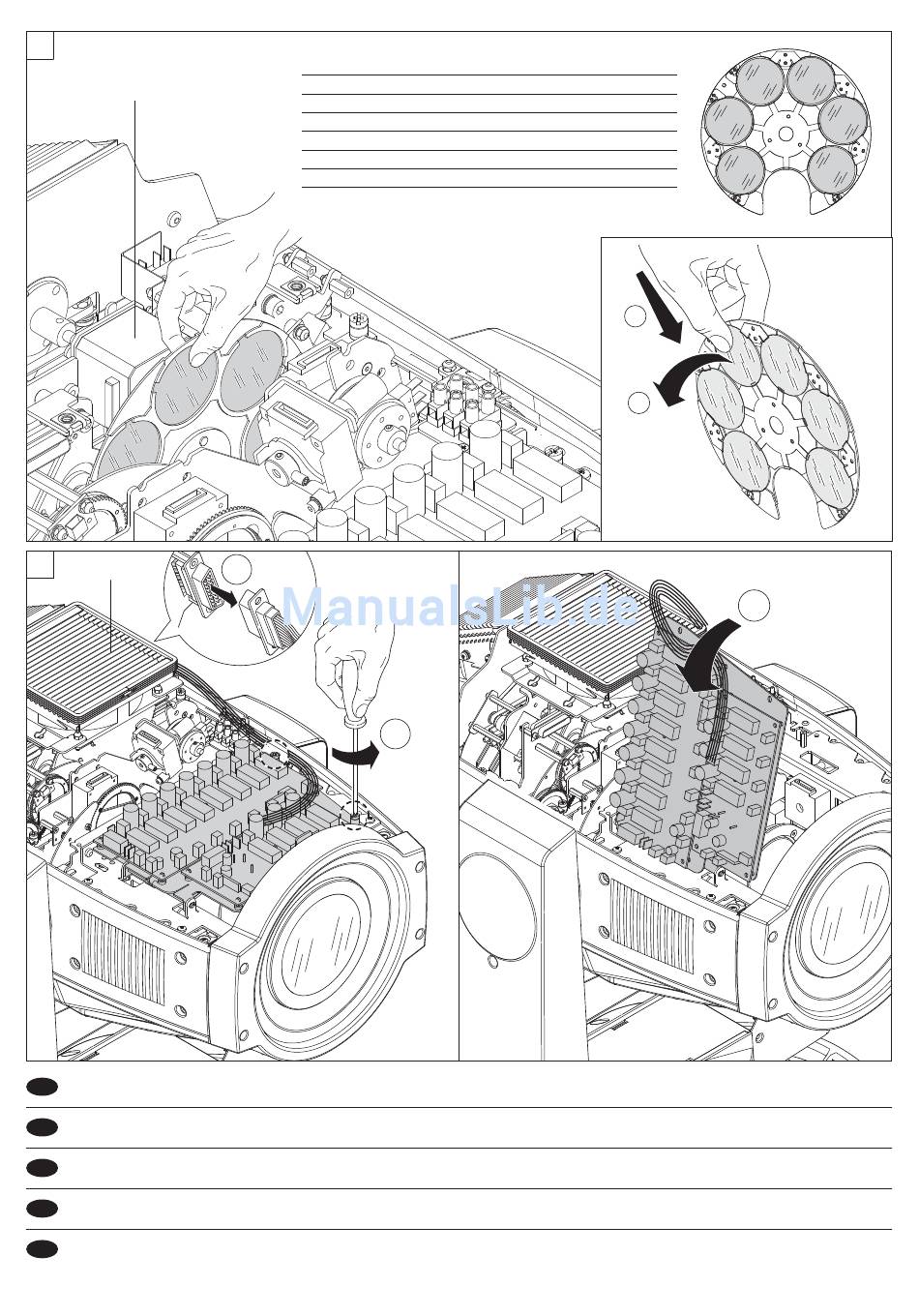

Sostituzione filtri colore (ø 42 mm) - Figura 23
I
Apertura e chiusura piastra supporto schede elettroniche - Figura 24
Replacing colour filters (ø 42 mm) - Fig. 23
GB
Electronic board support plate opening and closing - Fig. 24
Remplacement des filtres couleur (ø 42 mm) - Figure 23
F
Ouverture et fermeture de la plaque de support des cartes électroniques - Figure 24
Ersatz der Farbfilter (ø 42 mm) - Abb. 23
D
Öffnung und Schließung Halteplatte der Elektronikplatinen - Abb. 24
Sustitución de los filtros de color (ø 42 mm) - Figura 23
E
Abertura y cierre placa soporte tarjetas electrónicas - Figura 24
ALPHA SPOT HPE 1200
Colour Disc
1° Rosso Red
2° Giallo Yellow
3° Viola Violet
4° Verde Green
5° Arancio Orange
6° Blu Blue
1
2
Rouge Rot Rojo
Jaune Gelb Amarillo
Violet Violett Violeta
Vert Grün Verde
Orange Orange Anaranjado
Blue Blau Azul
42
3
080385/005
080385/002
2
080385/004
080385/003
080385/007
1
080385/001
1
2
3
4
5
6
