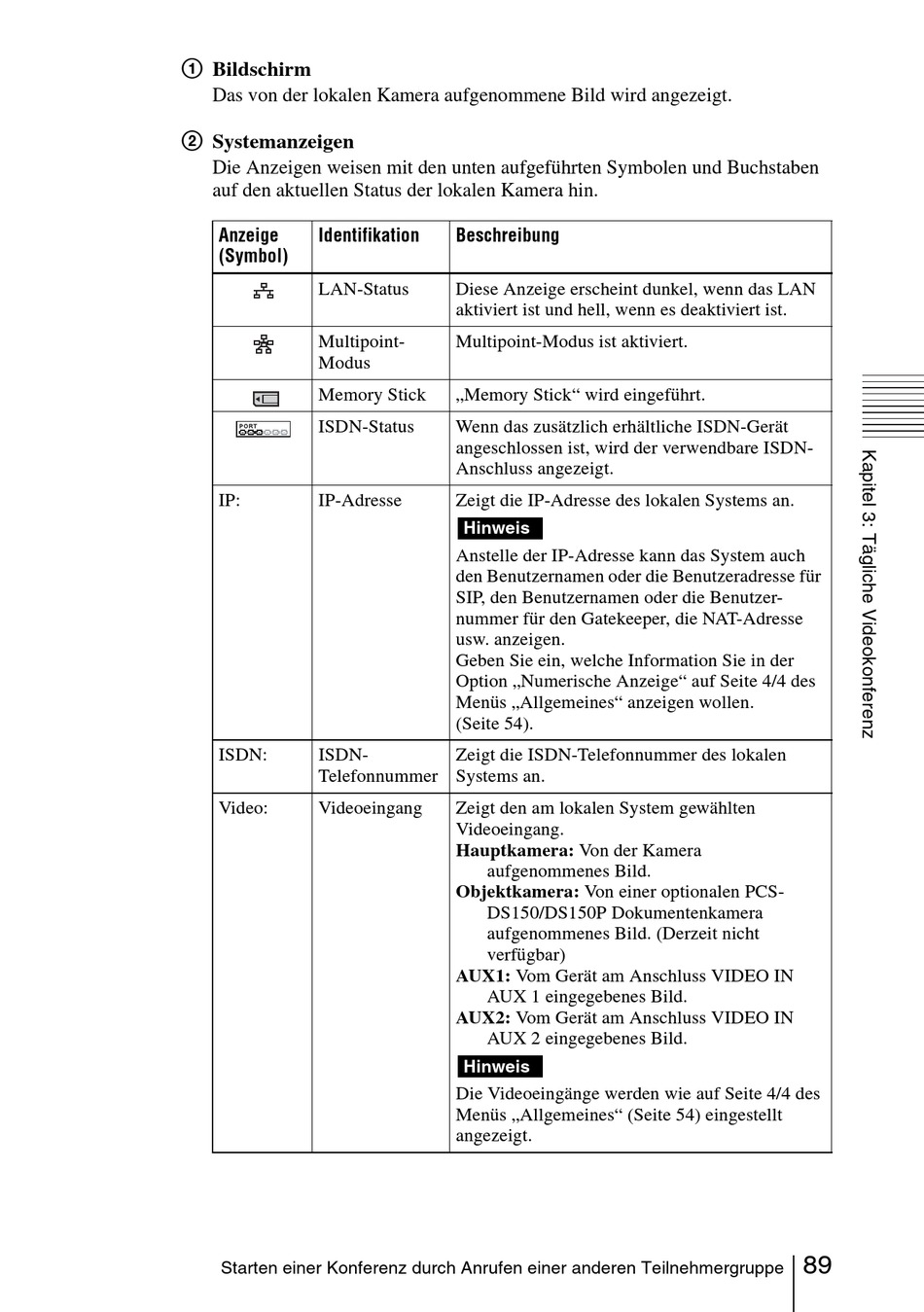

Systemanzeigen - Sony PCS-1 Bedienungsanleitung

1 Bildschirm
Das von der lokalen Kamera aufgenommene Bild wird angezeigt.

2 Systemanzeigen

Die Anzeigen weisen mit den unten aufgeführten Symbolen und Buchstaben
auf den aktuellen Status der lokalen Kamera hin.
Anzeige Identifikation
(Symbol)
LAN-Status
Multipoint-
Modus
Memory Stick
ISDN-Status
IP: IP-Adresse
ISDN: ISDN-
Telefonnummer
Video: Videoeingang
Starten einer Konferenz durch Anrufen einer anderen Teilnehmergruppe
Beschreibung
Diese Anzeige erscheint dunkel, wenn das LAN
aktiviert ist und hell, wenn es deaktiviert ist.
Multipoint-Modus ist aktiviert.
„Memory Stick" wird eingeführt.
Wenn das zusätzlich erhältliche ISDN-Gerät
angeschlossen ist, wird der verwendbare ISDN-
Anschluss angezeigt.
Zeigt die IP-Adresse des lokalen Systems an.
Hinweis
Anstelle der IP-Adresse kann das System auch
den Benutzernamen oder die Benutzeradresse für
SIP, den Benutzernamen oder die Benutzer-
nummer für den Gatekeeper, die NAT-Adresse
usw. anzeigen.
Geben Sie ein, welche Information Sie in der
Option „Numerische Anzeige" auf Seite 4/4 des
Menüs „Allgemeines" anzeigen wollen.
(Seite 54).
Zeigt die ISDN-Telefonnummer des lokalen
Systems an.
Zeigt den am lokalen System gewählten
Videoeingang.
Hauptkamera: Von der Kamera
aufgenommenes Bild.
Objektkamera: Von einer optionalen PCS-
DS150/DS150P Dokumentenkamera
aufgenommenes Bild. (Derzeit nicht
verfügbar)
AUX1: Vom Gerät am Anschluss VIDEO IN
AUX 1 eingegebenes Bild.
AUX2: Vom Gerät am Anschluss VIDEO IN
AUX 2 eingegebenes Bild.
Hinweis
Die Videoeingänge werden wie auf Seite 4/4 des
Menüs „Allgemeines" (Seite 54) eingestellt
angezeigt.
89
