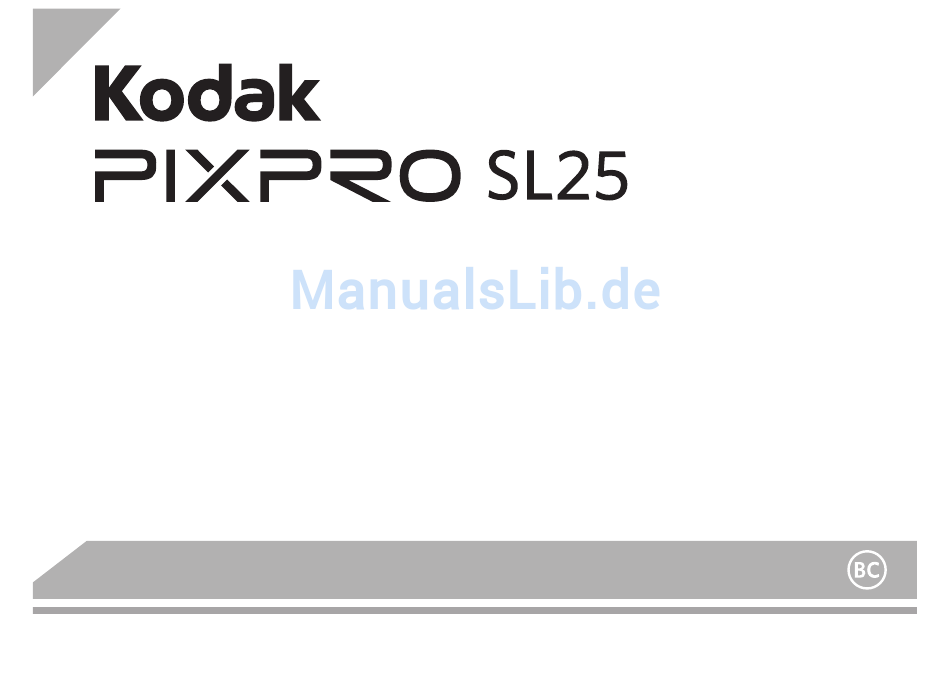

- Seite 1 SMART LENS Camera Bedienungsanleitung...
-
Seite 2: Über Diese Anleitung
Über diese Anleitung Vielen Dank für Ihren Kauf einer KODAK PIXPRO SMART LENS kamera. Bitte lesen Sie diese Anleitung aufmerksam durch und bewahren Sie sie an einem sicheren Ort auf, damit Sie später darin nachlesen können. Die JK Imaging Ltd. behält sich sämtliche Rechte an diesem Dokument vor. -
Seite 3: Erklärung Zur Strahlenbelastung
Für Kunden in Kanada Dieses Gerät erfuellt den kanadischen Norm RSS-210. Dieses Gerät erfüllt die lizenzbefreite(n) RSS-Bestimmung(en) von Industry Canada. Für den Betrieb gelten folgende zwei Bedingungen: (1) Das Gerät darf keine Störungen verursachen und (2) das Gerät muss alle Störungen zulassen, auch solche, die eine unerwünschte Funktion des Geräts zur Folge haben. - Seite 4 Das CE-Zeichen zeigt an, dass dieses Produkt den europäischen Vorschriften hinsichtlich Sicherheit, Gesundheit, Umwelt- und Anwenderschutz entspricht. Mit dem CEZeichen gekennzeichnete Kameras sind für den europäischen Markt bestimmt. Europa – EU-Konformitätserklärung Dieses Gerät entspricht den grundlegenden Anforderungen der R&TTE-Richtlinie 1999/5/ EC.
- Seite 5 - EN 300 328 V1.8.1 : 2012 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM); Breitband- Übertragungssystems; Datenübertragungseinrichtung für das 2,4 GHz ISM Band mit Spreizspektrummodulation; harmonisierte Europäische Norm (EN) mit wesentlichen Anforderungen nach der R&TTE-Richtlinie, Artikel 3.2. - EN 301 489-1 V1.9.2: 2011 Elektromagnetische Verträglichkeit und Funkspektrumangelegenheiten (ERM);...
- Seite 6 Dieses Gerät ist geprüft worden und stimmt mit den Bedingungen für ein Gerät der Kategorie B gemäß Teil 15 der FCC-Richtlinien überein. Diese Bedingungen sind erstellt worden, um einen angemessenen Schutz gegen Störungen in einem Wohnbereich sicherzustellen. Dieses Gerät erzeugt, verbraucht und kann Hochfrequenzenergie ausstrahlen.
- Seite 7 Erklärung zur Strahlenbelastung: Dieses Produkt entspricht den FCC-Grenzwerten für Hochfrequenzstrahlung in einer unkontrollierten Umgebung und ist unter den in dieser Anleitung beschrieben Betriebbedingungen sicher. Eine zusätzliche Reduktion der Hochfrequenzstrahlung kann erreicht werden, wenn das Produkt so weit wie möglich vom Körper des Anwenders entfernt gehalten wird oder wenn das Gerät, falls möglich, auf eine niedrige Ausgabeleistung eingestellt wird.
-
Seite 8: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise zur Kamera Versuchen Sie niemals, die Kamera zu zerlegen. Lassen Sie die Kamera nicht fallen, stoßen Sie nicht mit harten Gegenständen dagegen. Damit die Kamera nicht durch Feuchtigkeit beschädigt wird, nutzen und lagern Sie die Kamera nicht in sehr feuchter Umgebung – beispielsweise nicht im Regen und nicht in der Nähe von Wasserflächen. - Seite 9 Zur regelmäßigen Reinigen des Kameragehäuses wird ein weiches Linsenreinigungstuch empfohlen. Verzichten Sie beim Reinigen des Kameragehäuses auf Scheuermittel, alkoholische und organische Reinigungsmittel. Wird diese Kamera über einen längeren Zeitraum nicht verwendet, bitte an einem trocknen und sauberen Ort aufbewahren. Unser Unternehmen zahlt keine Entschädigungen für Wiedergabefehler von Fotos und Videos aufgrund einer unsachgemäßen Bedienung.
-
Seite 10: Sicherheitshinweise Zur Speicherkarte
Damit Akkus oder Batterien nicht beschädigt werden: Nicht fallen lassen, nicht mit harten Gegenständen dagegen stoßen, nicht mit scharfen Gegenständen darüber kratzen. Achten Sie darauf, dass die Kontakte von Akkus oder Batterien nicht mit Metallgegenständen (dazu zählen auch Münzen) in Kontakt geraten; andernfalls kann es zu Kurzschlüssen, vorzeitiger Entladung, Hitzeentwicklung und Auslaufen kommen. - Seite 11 Bevor Sie eine neu gekaufte Speicherkarte verwenden, muss diese formatiert werden. Lassen Sie die Speicherkarte nicht fallen, stoßen Sie nicht mit harten Gegenständen dagegen. Versuchen Sie niemals, die Speicherkarte zu zerlegen oder selbst reparieren. Lassen Sie weder Wasser noch sonstige Flüssigkeiten an die Speicherkarte gelangen. Immer trocken halten.
-
Seite 12: Produktspezifikationen
Produktspezifikationen Bildsensor 1/2.3” BSI CMOS Insgesamt verfügbare 16.76 Megapixel Pixel für Bildsensorik Aktiv verfügbare Pixel 16.35 Megapixel für Bildsensorik Brennweite 4.3mm (Weitwinkel) ~ 107.5mm (Tele) 35mm äquivalent 24mm (Weitwinkel) ~ 600mm (Tele) F-Nummer F3.7 (Weitwinkel) ~ F6.2 (Tele) Optischer Zoom Normal: (Weitwinkel) 60cm ~ ∞, (Tele) 250cm ~ ∞... - Seite 13 Wi-Fi Ja (802.11 b/g/n) Externer Sucher Ja (Smart-Gerät verbinden) Standbild: Exif 2.3 (JPEG) Datei Format Film: MP4 [Image: H.264; Audio: AAC(Stereo)] Lithium-Ionen-Akku LB-052, 3.7V 880mAh, Laden im Energieversorgung Akkuschacht Aufnahmeleistung Ca. 210 Aufnahmen (nach CIPA-Standard) Betriebsumgebung Temperatur: 0 ~ 40 °C, Luftfeuchtigkeit: 0 ~ 90% Abmessungen (BxHxT) Ca71.0x58.6x65.2mm (Basierend auf CIPA Standards) Gewicht...
-
Seite 14: Erste Schritte
ERSTE SCHRITTE Auspacken Im Lieferumfang sollten das jeweilige Kameramodell und die nachstehend aufgeführten Zubehörteile enthalten sein. Falls etwas fehlen oder beschädigt sein sollte, wenden Sie sich bitte an Ihren Händler. • Wiederaufladbarer Lithium-Ionen-Akku • Netzteil • Micro USB-Kabel • Handschlaufe •... - Seite 15 Kameraansichten Mikrofon Lautsprecher Ein-/Austaste Zoom Rad NFC-Kennzeichnung Auslöser Batteriefachdeckel Stativgewinde Handschlaufe öse Nach Einschalten der Kamera können Sie den Zoomhebel zum Vergrößern/ Verkleinern bewegen und den Auslöser zur Fotoaufnahme betätigen.
-
Seite 16: Anbringung Der Handschlaufe
Anbringung der Handschlaufe Wir empfehlen die Verwendung der Handschlaufe, damit die Kamera während der Benutzung nicht versehentlich herunterfällt. Bitte bringen Sie sie an der Kamera an und legen sie wie nachstehend abgebildet um Ihr Handgelenk. - Seite 17 Akku und Speicherkarte einlegen 1. Öffnen Sie den Akkufachdeckel. 2. Legen Sie die Batterie in Übereinstimmung mit den Angaben zum Minus- und Pluspol in das Batteriefach ein, wie in der Abbildung dargestellt. Drücken Sie die Batterie nach unten, bis sie einrastet.
- Seite 18 3. Schieben Sie die Speicherkarte, wie in der Abbildung dargestellt, in den Karteneinschub ein. Drücken Sie sie hinein, bis sie einrastet. 4. Schließen Sie den Akkufachdeckel wieder. Achten Sie beim Einlegen einer Speicherkarte darauf, dass die abgeschrägte Ecke so wie am Speicherkartensteckplatz abgebildet liegt.
- Seite 19 Akku aufladen Zum Aufladen können Sie das mitgelieferte Netzteil und Micro-USB-Kabel verwenden; laden Sie die Kamera auf, wenn sie ausgeschaltet ist. Sie können das Gerät zum Aufladen auch per Micro-USB-Kabel mit einem Computer verbinden. Ladekontrolllampe Ladeanzeige: Grünes Leuchten: Aufladen Ladeanzeige erlischt, sobald der Ladevorgang beendet ist und die Kamera wird automatisch ausgeschaltet.
-
Seite 20: Smart-Gerät Verbinden
Smart-Gerät verbinden APP installieren Laden Sie das spezielle APP-Installationspaket (APP-Name: PIXPRO Remote Viewer) vom zum Gerät passenden APP-Store herunter und installieren Sie es. Bitte stellen Sie vor der Benutzung sicher, dass es sich bei Ihrem Smart-Gerät um ein Smartphone mit Android 2.3 oder 4.x, einen Tablet-Computer mit Android 4.x oder ein iOS 6/7-System handelt. - Seite 21 Halten Sie die Kamera für die Aufrechterhaltung der Verbindung innerhalb von 10 Metern (32,8 Fuß), um Störungen durch eine Signalabschirmung zu vermeiden. Kamera und Smart-Gerät können nur einzeln verbunden werden. Ein-/Austaste PIXPRO SL25_XXXX PIXPRO-SL25_XXXX...
-
Seite 22: Nfc-Verbindung (Android-System)
NFC-Verbindung (Android-System) 1. Aktivieren Sie die NFC-Verbindung Ihres Smart-Gerätes. 2. Berühren Sie mit Ihrem Smart-Gerät leicht die NFC-Kennzeichnung an der Kamera. Die APP öffnet sich daraufhin automatisch. - Seite 23 Die NFC-Funktion ist nur verfügbar, wenn der Bildschirm Ihres Smart-Gerätes freigegeben ist. Nach erfolgreicher Verbindung Ihres Smart-Gerätes mit der Kamera wird die vorherige Verbindung ersetzt, falls Sie das Smart-Gerät mit einer anderen Kamera bzw. die Kamera mit einem anderen Smart-Gerät berühren. App-Bedienungsanleitung Siehe "PIXPRO-Bedienungsanleitung für den Remote Viewer"...
- Seite 24 Installation am Smartphone. 1. Öffnen Sie den Klemmarm der Kamera wie in Abbildung 1 gezeigt. 2. Stecken Sie das Smartphone wie in Abbildung 2 gezeigt in die Klemme. Bitte schwenken Sie Telefon/Objektiv zur Vermeidung von Schäden nach der Installation nicht. Bitte achten Sie bei der Installation darauf, sich nicht die Finger zu klemmen.
-
Seite 25: Problemlösung
Problemlösung • Kamera lässt sich nicht einschalten. Installieren Sie den Akku richtig entsprechend den Anweisungen in dieser Anleitung. Der Akkustand ist gering; laden Sie ihn daher bitte auf oder ersetzen ihn durch einen vollständig geladenen Akku. • Die Kamera startet automatisch. Der Akkustand ist gering;... - Seite 26 • Verbindung fehlgeschlagen! Bitte prüfen Sie die Drahtloseinstellungen Ihres Smart-Gerätes sowie eingegebene SSID und Kennwort. Installieren Sie die APP neu. • Akkutemperatur ist zu hoch. Entfernen Sie den Akku, wenn das Gerät ausgeschaltet ist. Verwenden Sie den Akku erst wieder, wenn er abgekühlt ist.
- Seite 27 Lizenziertes Produkt Kodak und die Kodak-Markenausstattung werden unter Lizenz von Kodak genutzt. © 2014 by JK Imaging Ltd. All rights reserved. JK Imaging Ltd. 1411 W. 190th Street, Suite 550, Gardena, CA 90248, USA JK Imaging Europe, 71 Clarendon road, Watford, WD17 1DS, UK www.kodakpixpro.com...
