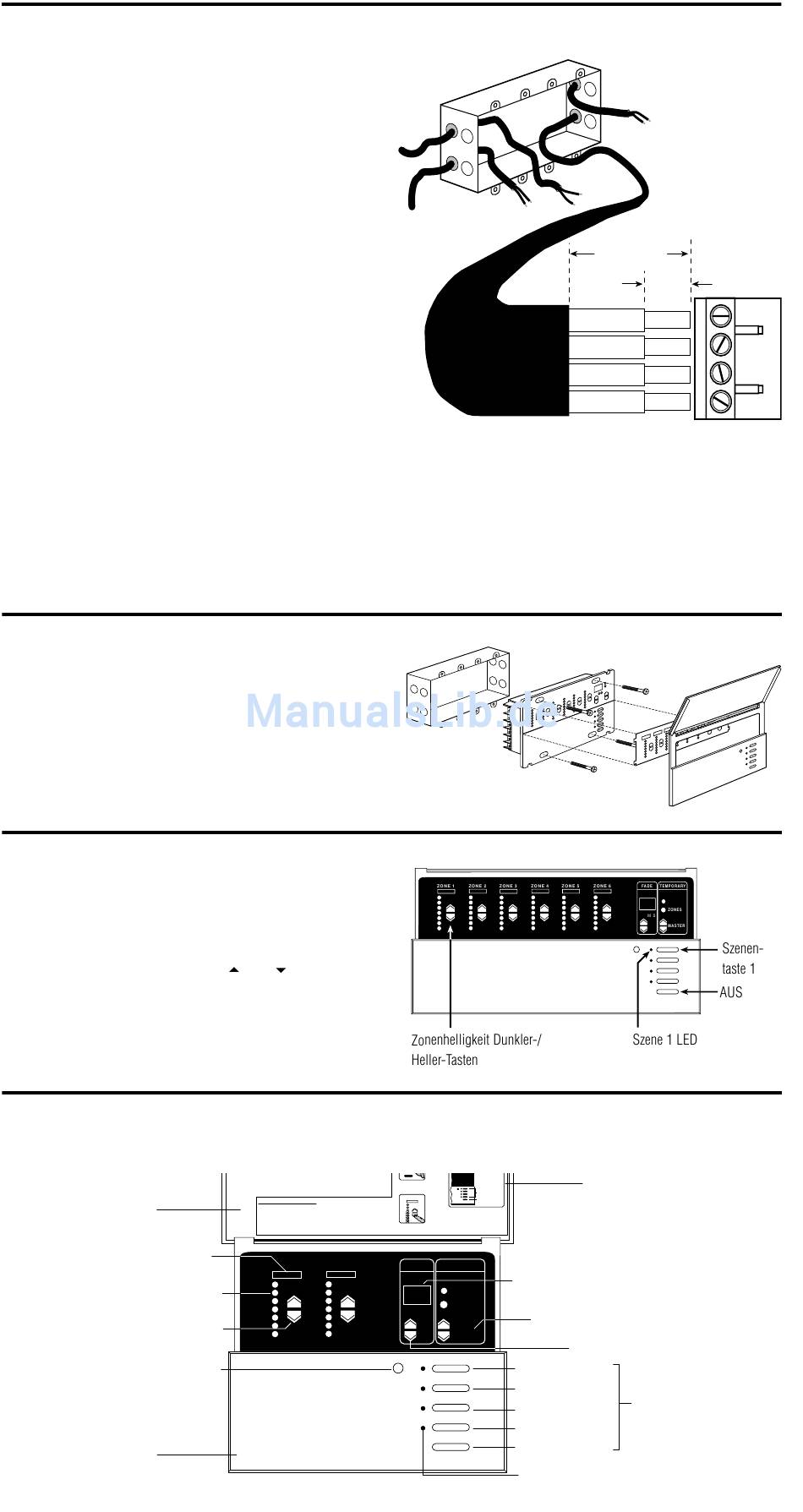

PELV-Verkabelung
Die PELV- Kabel nur dann anschließen, wenn für Ihr Projekt
Bedienstellen und/oder mehr als eine Steuerstelle geplant sind.
Verwenden Sie geeignete Kabel, wie in Anhang A:
Informationen zur PELV-Verkabelung angegeben.
Benutzen Sie beim Einführen der Leitungen in die Dosen immer
die hintersten Öffnungen der Dosen. Damit erreichen Sie den
größten Abstand zwischen den Leitungen und der Rückseite der
Steuerstelle.
1. Vom PELV-Kabel 25 mm (1 in.) abmanteln.
2. Von allen Drähten in der UP-Dose 8 mm (3/8 in.) der
Isolierung abmanteln.
3. Verbinden Sie die abisolierten PELV- Drähte mit
dem PELV- Anschluss. Stellen Sie sicher, dass sich nach
dem Anschließen keine blanken Drähte berühren können.
Das empfohlene Anzugsmoment der PELV- Anschlüsse
beträgt 0,4 N
m (3,5 in.-lbs).
G
4. Der Mindestabstand zwischen den PELV-Leitungen und
den Netzleitungen soll mindestens 7 mm (1/4 in.) betragen.
Montage
1. Montieren Sie die Steuerstelle mit den vier Schrauben, wie
dargestellt. (Wird die Steuerstelle in einer UP-Dose montiert,
müssen die PELV-Leitungen und der PELV-Klemmenblock
von den Netzleitungen getrennt bleiben.)
2. Die Abdeckung wieder einsetzen. Drücken Sie die
Abdeckung an den Ecken gegen die Steuerstelle, bis sie
einrastet.
Prüfung: Funktionieren alle Lampen?
1. Schalten Sie den Strom wieder ein.
2. Drücken Sie die Szenentaste 1 auf der Vorderseite
der GRAFIK Eye-Steuerstelle. Die LED für Szene 1 wird
eingeschaltet.
3. Drücken Sie die Zonentasten
Leuchten heller oder dunkler zu steuern. Prüfen Sie, ob sich
alle angeschlossenen Verbraucher dimmen lassen. Lesen Sie
Anhang C: Fehlersuche und -behebung, oder rufen Sie
Lutron an.
SCHRITT 2: Programmieren der GRAFIK Eye-Steuerstellen
GRAFIK Eye Steuerstelle
EINGEHÄNGTE ABDECKUNG
ZONENBESCHRIFTUNG
HELLIGKEITSNIVEAU-LEDs
ZONEN-DUNKLER-/HELLER-TASTEN
DRAHTLOSER INFRAROT-EMPFÄNGER
FRONTPLATTE
um
, um die
2. Adjust light level
of each Zone.
Lutron Worldwide Locations
U.S.A., Canada, Caribbean
Hong Kong
Toll Free: (800) 523-9466
Tel: 2104-7733
International: 1-610-282-3800
International: 852-2104-7733
Europe
Singapore
Freephone: 0800 282107 (U.K.)
Tel: 65 487 2820
3. Repeat for each Scene.
International: 44-171-702-0657
Internet: www.lutron.com
ZONE 1
ZONE 2
Seite 4
NETZLEITUNG
Scene button
ZONE 1
Off button
For more setup options, refer
to the literature supplied with
your GRAFIK Eye, or call
Lutron Electronics Co., Inc.
P/N 500-8723
FADE-DISPLAY (WENN 'S' LEUCHTET, IST DIE
ZEIT IN SEKUNDEN, WENN 'M' LEUCHTET,
FADE
TEMPORARY
IST DIE ZEIT IN MINUTEN ANGEGEBEN)
00
ZONES
M S
MASTER DUNKLER-/HELLER-TASTE
MASTER
SZENE 1
SZENE 2
SZENE 3
SZENE 4
AUS
SZENENANZEIGE-LEDS
NETZLEITUNG
PELV-LEITUNG
25 mm (1,0 in.)
9,5 mm
(3/8 in.)
1
2
3
4
PELV-
ANSCHLUSS-
KLEMME
ANWEISUNGEN
FADE-TASTEN
SZENENTASTEN
