WICHTIGE VERDRAHTUNGSHINWEISE!
1. Verbindungen Nr. 1, 2, 3 und 4 in Reihe (keine Sternverdrahtung) mit allen Steuer- und Bedienstellen verdrahten.
Die Steuerstelle verfügt über eine eigene Spannungsversorgung.
2. Jede Steuerstelle kann bis zu drei Bedienstellen speisen. Wenn Sie mehr als drei Bedienstellen von einer Steuerstelle speisen
wollen, verwenden Sie eine externe 12 V DC Stromversorgung wie weiter unten dargestellt.
3. Lutron empfiehlt, alle Anschlüsse in der UP-Dose vorzunehmen. Separate Anschlüsse (T-Abzweig) müssen in einem
Schaltkasten oder in einer Verteilerdose installiert werden, wobei die Länge der Busleitung vom Abzweig zum angeschlossenen
Gerät höchstens 2,5 m (8 ft.) betragen darf.
Anmerkung:
Stellen Sie sicher, dass die PELV-Kabel keine Netzkabel berühren. Siehe Anweisungen zur PELV-Verkabelung auf
Seite 4.

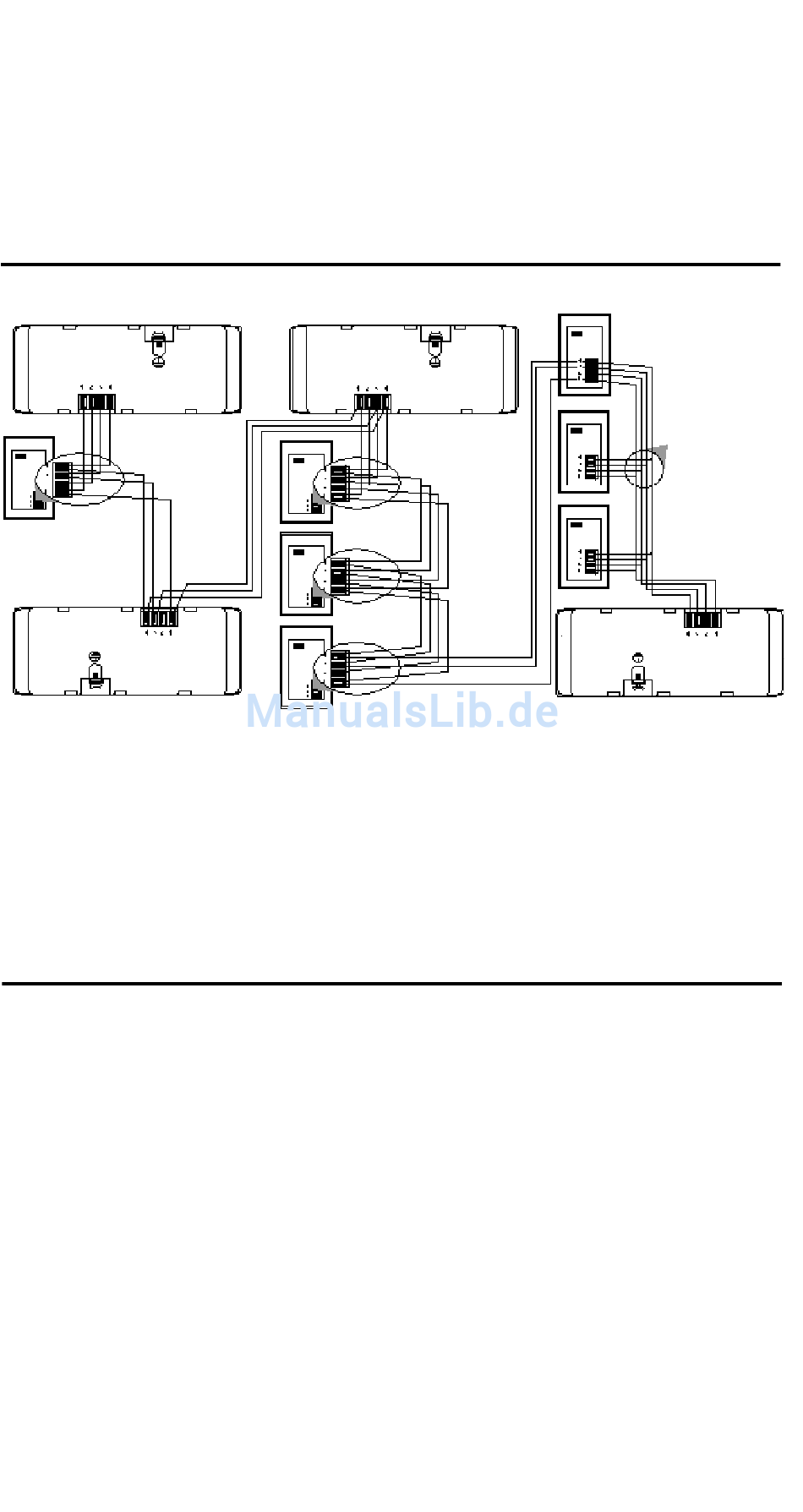

Bis zu 8 Steuerstellen und 16 Bedienstellen
A1
a
A1 speist nur a —Verbindung
der Klemmen Nr. 2 endet bei a.
A2
WICHTIGE VERDRAHTUNGSHINWEISE!
1. Die Verdrahtung der Klemmen Nr. 1, 3 und 4 erfolgt in Reihe (keine Sternverkabelung) mit allen Steuer- und Bedienstellen.
Jede Steuerstelle verfügt über eine eigene Spannungsversorgung. Schließen Sie die Verbindungen an Klemme 2 (12VDC
Spannungsversorgung) so an, dass:
Jede Steuerstelle höchstens drei Bedienstellen speist.
I
Jede Bedienstelle wird nur durch eine einzige Steuerstelle gespeist.
I
2. Lutron empfiehlt, alle Anschlüsse in der UP-Dose der Steuerstelle vorzunehmen. Separate Anschlüsse (T-Abzweig) müssen in
einem Schaltkasten oder in einer Verteilerdose installiert werden, wobei die Länge der Busleitung vom Abzweig zum
angeschlossenen Gerät höchstens 2,5 m (8 ft.) betragen darf.
Anmerkung:
Stellen Sie sicher, dass die PELV-Kabel keine Netzkabel berühren. Siehe Anweisungen zur PELV-Verkabelung auf
Seite 4.
Installation einer externen Spannungsquelle
Eine externe, für den PELV-Betrieb ausgelegte 12 V-Gleichspannungsquelle, wie in der Darstellung auf Seite 13, installieren.
Die Stromversorgung sollte den PELV-Vorschriften entsprechen, stabilisierte Spannung und einen Nennstrom von mindestens
50 mA je Bedienstelle haben. Diese Stromversorgung kann bis zu 16 Bedienstellen speisen. Sie können jetzt von einer Steuerstelle
bis zu 16 Bedienstellen versorgen.
Verwenden Sie eine externe Stromversorgung, wenn mehr als 3 Bedienstellen von einer Steuerstelle gespeist werden sollen oder
wenn das Kabel die zulässige Höchstlänge überschreitet. Eine Stromversorgung verstärkt nicht die Datensignale. Die Höchstgrenze
für Datenleitungen beträgt 450 m (2000 ft.).
Vor der Installation die Anweisungen des Herstellers sorgfältig lesen.
Für 120 V-Anwendungen bietet Lutron einen 12 V DC-Transformator an.
WICHTIGE VERDRAHTUNGSHINWEISE!
1. Das 12 V DC Kabel von der Stromversorgung mit Klemme 2 aller Bedienstellen verbinden. Dieses Kabel nicht an die
Steuerstellen anschließen! Stellen Sie sicher, dass Klemme 1 mit allen Bedien- und Steuerstellen verbunden ist.
2. Lutron empfiehlt folgende Maximaldistanz zwischen der externen 12 V DC Stromversorgung und der sechzehnten Bedienstelle:
2
1,0 mm
(#18 AWG) Leitung: 90 m (300 ft.).
I
Beachten Sie, dass die zulässige Maximaldistanz von der Anzahl der an das System angeschlossenen Bedienstellen abhängt.
Weitere Informationen hierzu finden Sie in der "Application Note W14" oder rufen Sie den Lutron Technical Support an.
A3
A2 und A3
haben eigene
Spannungs-
quellen—keine
Verbindung zu
Nr. 2.
A3 speist b, c, und d.
b
c
d
2
2,5 mm
(#12 AWG) Leitung: 300 m (1000 ft.).
I
Seite 12
e
Maximallänge der PELV-
Verkabelung 600 m (2000 ft.).
f
Maximallänge der T-
Abzweigung 2,5 m (8 ft.).
A4 speist e, f und g—
g
keine Verbindung zwischen
Klemmen Nr. 2. von d und e.
A4
