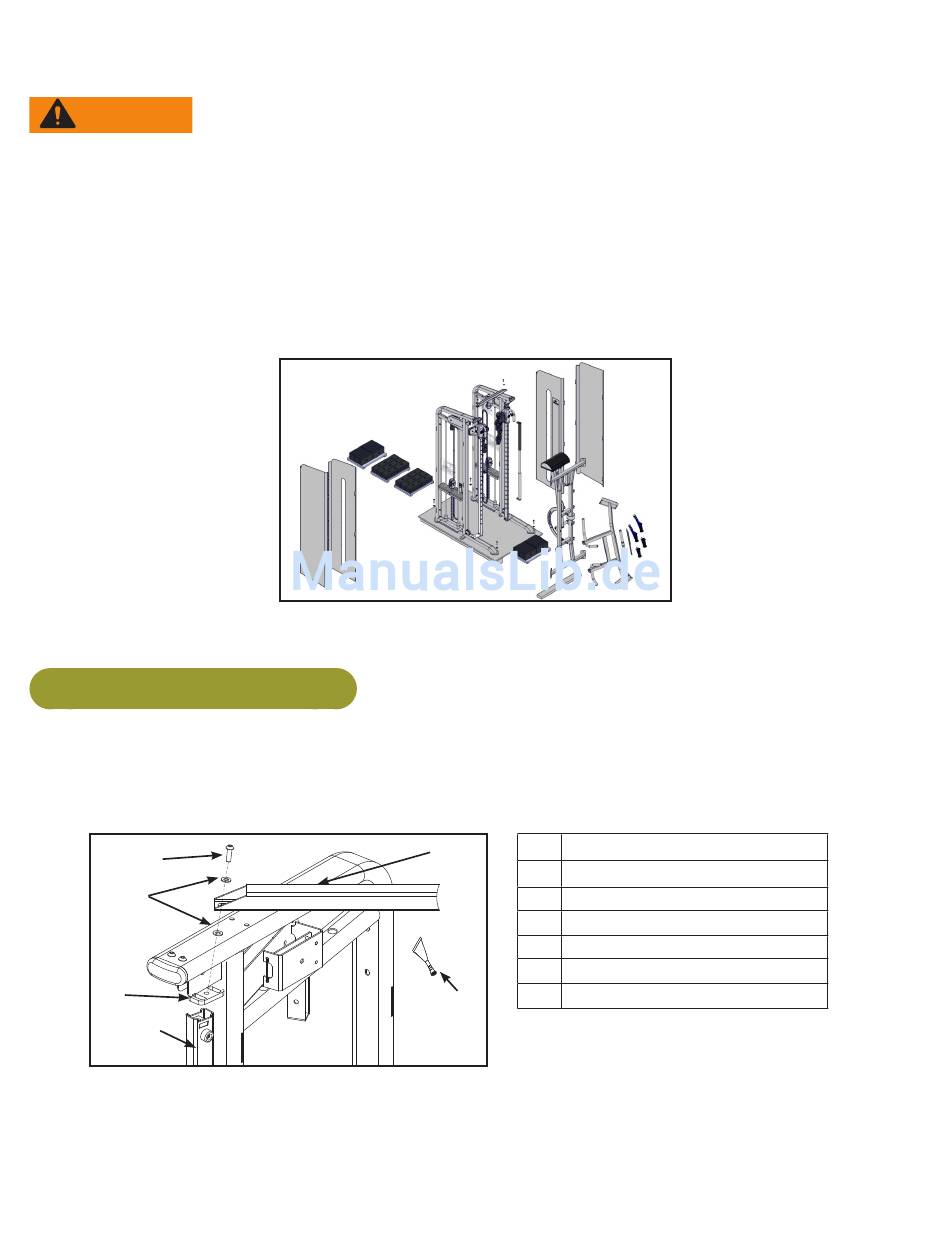

Zur gewünschten Position bewegen
WARNUNG: Von der Palette herunternehmen:
Es kann zu schweren Verletzungen oder zum Tod kommen, wenn der Bravo Pro
nicht richtig von der Palette genommen wird. Führen Sie diese Operation mit
mindestens 3 Personen aus.
1. Bewahren Sie die Verpackungen in der Nähe der Installation auf.
2. Entfernen Sie den Schaumstoff und die Schrumpffolie um das Rohr und den Träger.
3. Entfernen Sie die vordere und rückwärtige Platte, indem Sie sie nach oben und vorne
herausheben.
4. Die Schrauben mit einem 9/16" Schlüssel entfernen, die den Rahmen und die Gewichte am
Palet sichern.
Rahmen zusammenbauen
Transportträgerrohr entfernen
1. Entfernen Sie die BHSCS-Schrauben und Unterlegscheiben des Transportträgerrohrs mit
einem 7/32" Inbusschlüssel. Entfernen Sie das Transportträgerrohr und die Unterlegscheiben.
2
3
6
5
2. Bringen Sie zwei Tropfen Loctite auf die BHSCS und das Gewindeloch des Haltestifts auf.
3. Befestigen Sie den Haltestift an der Trägerplatte mit der BHSCS.
4. Wiederholen Sie das für die Rückseite.
Bedienungsanleitung für Cybex
1
4
8
Beschreibung
1 Transportträgerrohr
2 BHSCS .357-16 X 1.25
3 Beilagscheibe
4 Loctite #242
5 Haltestift
6 Trägerplatte
