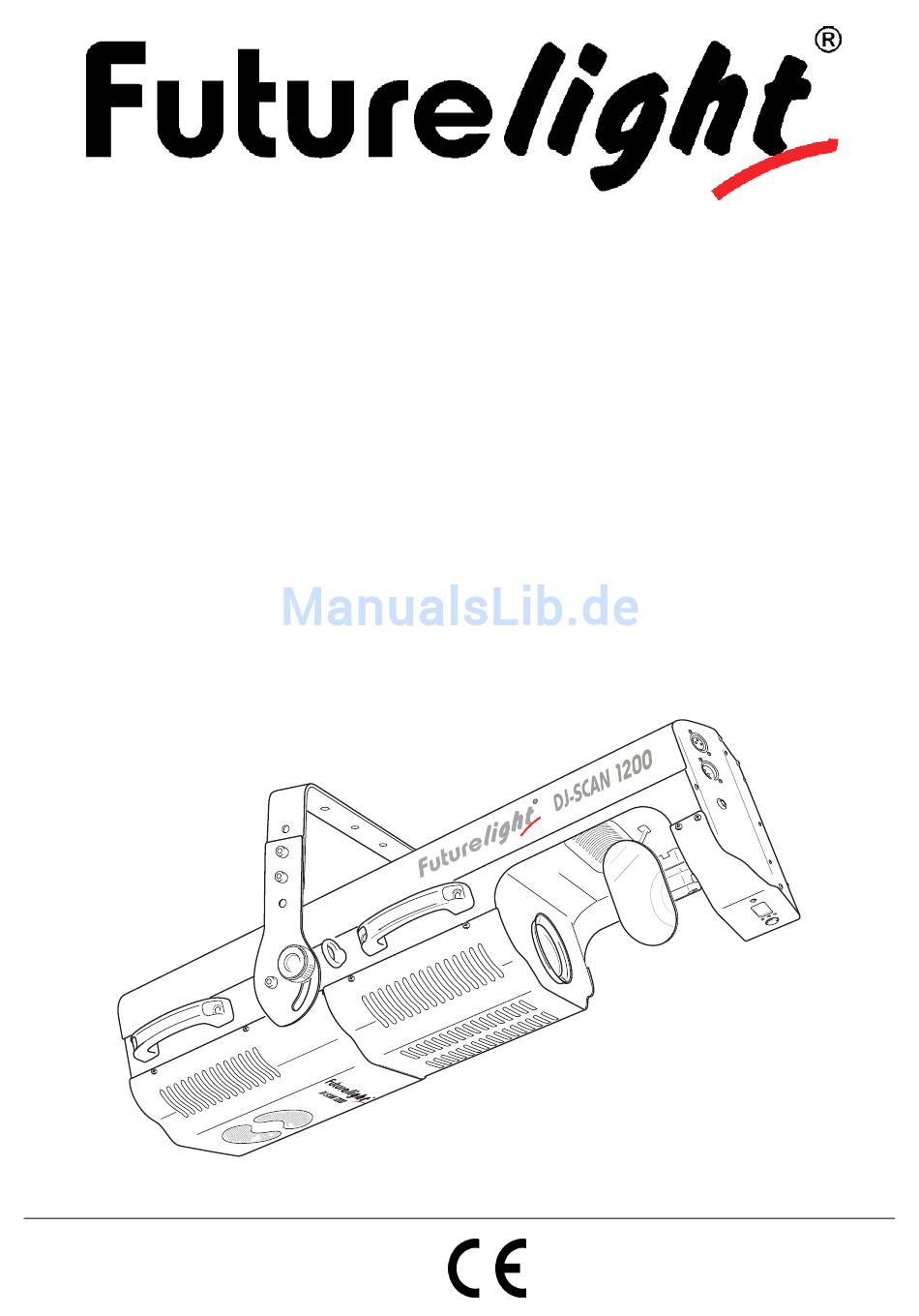

BEDIENUNGSANLEITUNG
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d'emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
USER MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
DJ-SCAN 1200
DMX-Scanner
©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Futurelight DJ-SCAN 1200

Inhaltszusammenfassung für Futurelight DJ-SCAN 1200

  • Seite 1 BEDIENUNGSANLEITUNG USER MANUAL MODE D'EMPLOI MANUAL DEL USUARIO DJ-SCAN 1200 DMX-Scanner © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Gardez ce mode d’emploi pour des Reproduction prohibited! utilisations ultérieures! Réproduction interdit! Guarde este manual para posteriores usos.

  • Seite 2: Inhaltsverzeichnis

    MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis/Table of contents Sommaire/Contenido EINFÜHRUNG ..............................4 Lieferumfang ..............................4 SICHERHEITSHINWEISE..........................5 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 6 GERÄTEBESCHREIBUNG..........................7 Features ................................. 7 Geräteübersicht.............................. 8 INSTALLATION ..............................9 Lampeninstallation/Lampenwechsel ......................9 Überkopfmontage............................9 Master/Slave-Betrieb............................ 11 Control Board / LCD Menü........................... 11 Blackout-Buchse ............................12 Anschluss an den DMX-512 Controller / Verbindung Projektor - Projektor ..........
  • Seite 3 INTRODUCTION ............................. 33 Inclus dans la livraison ..........................33 INSTRUCTIONS DE SÉCURITÉ ........................34 EMPLOI SELON LES PRESCRIPTIONS ....................... 35 DESCRIPTION DE L'APPAREIL........................36 Features ............................... 36 Aperçue des parties ............................. 37 INSTALLATION .............................. 38 Installer/Remplacer la lampe ........................38 Montage par dessus de la tête........................

  • Seite 4: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT DJ-SCAN 1200 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Nehmen Sie den DJ-SCAN 1200 aus der Verpackung.

  • Seite 5: Sicherheitshinweise

    SICHERHEITSHINWEISE ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei die- ser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und die Warnvermerke unbedingt beachten, die in dieser Bedienungsanleitung enthalten sind.

  • Seite 6: Bestimmungsgemäße Verwendung

    Es dürfen unter keinen Umständen Flüssigkeiten aller Art in Steckdosen, Steckverbindungen oder in irgendwelche Geräteöffnungen oder Geräteritzen eindringen. Besteht der Verdacht, dass - auch nur minimale - Flüssigkeit in das Gerät eingedrungen sein könnte, muss das Gerät sofort allpolig vom Netz getrennt werden.

  • Seite 7: Gerätebeschreibung

    Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden. Verwenden Sie das Gerät nicht bei Gewitter. Überspannung könnte das Gerät zerstören. Das Gerät bei Gewitter allpolig vom Netz trennen (Netzstecker ziehen). - - -m Das Bildzeichen bezeichnet den Mindestabstand zu beleuchteten Gegenständen.

  • Seite 8: Geräteübersicht

    Geräteübersicht (1) Tragegriff (2) Gehäuseschraube (3) Feststellschraube (4) Hängebügel (5) Fangsicherung (6) Lüftungsschlitze (7) Gehäuse (8) Objektivlinse (9) Ablenkspiegel (10) Blackout-Buchse (11) DMX-Eingangs- buchse (12) DMX-Ausgangs- buchse (13) Netzanschluss (14) Sicherungshalter (15) Lüfter (16) Mikrofon (17) LCD-Display (18) Kontroll-LED (19) Encoder 8/60 00028047.DOC, Version 1.1...

  • Seite 9: Installation

    INSTALLATION Lampeninstallation/Lampenwechsel LEBENSGEFAHR! Lampe nur bei ausgeschaltetem Gerät einsetzen! Netzstecker ziehen! Zur Installation benötigen Sie eine HMI 1200/S short arc SFc-10 Lampe. Die Lampe darf nur nach Anlegen geeigneter Schutzkleidung (Schutzbrille, Schutzhandschuhe, Schutzhelm mit Visier, Lederschurz) gewechselt werden. ACHTUNG! Die Lampe muss gewechselt werden, wenn diese beschädigt ist oder sich durch Wärme verformt hat! Die vom Hersteller angegebene Lebensdauer der Lampe darf niemals überschritten werden.
  • Seite 10 Die Installation muss immer mit einer zweiten, unabhängigen Aufhängung, z. B. einem geeigneten Fangnetz, erfolgen. Diese zweite Aufhängung muss so beschaffen und angebracht sein, dass im Fehlerfall der Hauptaufhängung kein Teil der Installation herabfallen kann. Während des Auf-, Um- und Abbaus ist der unnötige Aufenthalt im Bereich von Bewegungsflächen, auf Beleuchterbrücken, unter hochgelegenen Arbeitsplätzen sowie an sonstigen Gefahrbereichen verboten.

  • Seite 11: Master/Slave-Betrieb

    Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät gesteuert werden. An der Rückseite des DJ-SCAN 1200 befindet sich eine XLR-Einbaubuchse (DMX Out) und ein XLR- Einbaustecker (DMX In), über die sich mehrere Geräte miteinander verbinden lassen.

  • Seite 12: Blackout-Buchse

    Blackout-Buchse Wenn Sie den Lichtaustritt - z. B. über einen optionalen Fußschalter oder die Easy-2 Fernsteuerung- verriegeln möchten (Blackout-Modus), schließen Sie bitte Ihren Fußschalter oder die Easy-2 Fernsteuerung über einen Mono-Klinkenstecker an die Blackout-Buchse an. Der Kontakt zwischen Tip und Sleeve wird geschlossen, wenn der Fußschalter betätigt wird.

  • Seite 13: Anschluss Ans Netz

    Mikrofones ist kein Controller nötig, und die Strahlen werden musikgesteuert durch den Raum geworfen. Trennen Sie dazu den DJ-SCAN 1200 vom Controller und stellen Sie den gewünschten "Master Mode“ ein. Wenn Sie z. B. einen Fußschalter an die Blackout-Buchse angeschlossen haben, können Sie den Licht- austritt des Projektors manuell verriegeln (Blackout-Modus) und wieder einschalten.

  • Seite 14: Dmx-Gesteuerter Betrieb

    Nachdem Sie die Startadresse definiert haben, können Sie den DJ-SCAN 1200 über Ihren Controller ansteuern. Bitte beachten Sie: Schalten Sie den DJ-SCAN 1200 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, leuchtet die grüne Kontroll-LED. Werden keine Daten empfangen, leuchtet die grüne Kontroll-LED nicht.

  • Seite 15: Dmx-Protokoll

    DMX-Protokoll Steuerkanal 1 - Horizontale Bewegung (Pan) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel horizontal (PAN). Allmähliches Einstellen des Spiegels bei langsamen Schieben des Reglers (0-255, 128-Mitte). Der Spiegel kann an jeder gewünschten Einstellung angehalten werden. Steuerkanal 2 - Vertikale Bewegung (Tilt) Wenn Sie den Regler verschieben, bewegen Sie den Spiegel vertikal (TILT).

  • Seite 16: Reinigung Und Wartung

    Steuerkanal 6 - Shutter, Strobe Decimal Hexad. Percentage S/F Eigenschaft 00 00 0% 0% S Shutter geschlossen 1 128 01 80 0% 50% F Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % 129 133 81 85 51% 52% S Keine Funktion (Shutter offen) 134 243 86 F3 53% 95%...

  • Seite 17: Sicherungswechsel

    LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! ACHTUNG! Die Linse muss gewechselt werden, wenn diese sichtbar beschädigt ist, so dass ihre Wirksamkeit beeinträchtigt ist, z.

  • Seite 18: Technische Daten

    TECHNISCHE DATEN Spannungsversorgung: 230 V AC, 50 Hz ~ Gesamtanschlusswert: 1680 W DMX-Steuerkanäle: DMX 512-Anschluss: 3-pol. XLR Musiksteuerung: über eingebautes Mikrofon Blitzrate: 10 Hz Anzahl der Farben: 7 dichroitische + weiß Anzahl der Gobos: 7 rotierende Gobos + offen Außendurchmesser der Gobos: 35 mm Imagedurchmesser der Gobos: 27 mm...
