Futurelight EX-8/32 Bedienungsanleitung
64-kanal dmx-steuerung
Verwandte Anleitungen für Futurelight EX-8/32
Inhaltszusammenfassung für Futurelight EX-8/32

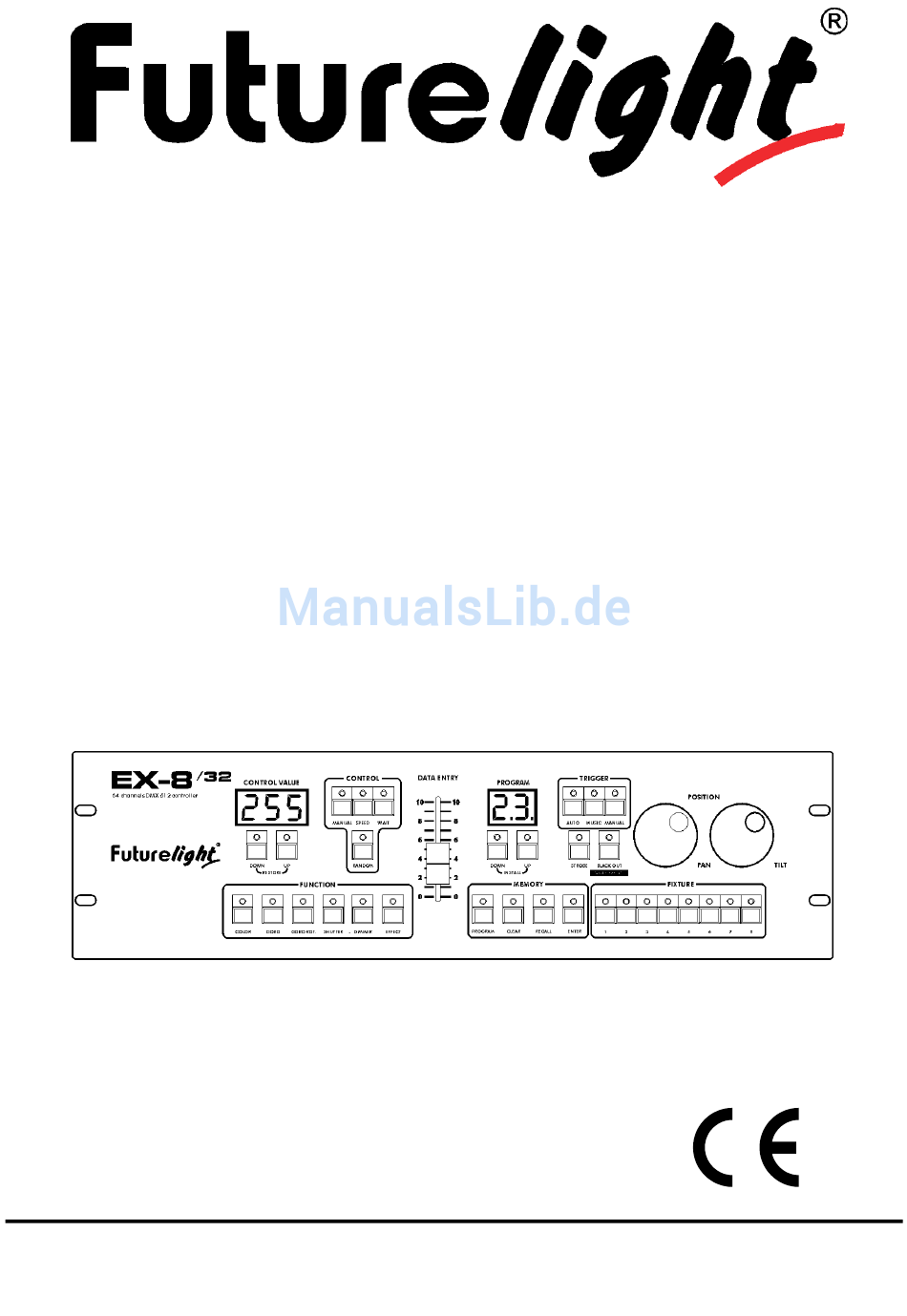

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL EX-8/32 64-channel DMX-controller © Copyright Für weiteren Gebrauch aufbewahren! Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
MULTI-LANGUAGE-INSTRUCTIONS Inhaltsverzeichnis Table of contents 1. EINFÜHRUNG............................... 3 2. SICHERHEITSHINWEISE..........................3 3. BESTIMMUNGSGEMÄSSE VERWENDUNG ....................4 4. GERÄTEBESCHREIBUNG .......................... 4 4.1 Features ..............................4 4.2 Geräteübersicht............................5 5. SETUP................................7 5.1 Installation ..............................7 5.2 Musiksteuerung............................7 5.3 Anschluss an den Projektor ........................7 6. -
Seite 3: Einführung
- sicherstellen, dass gegebenenfalls jede erhaltene Ergänzung in die Anleitung einzuführen ist 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für einen FUTURELIGHT EX-8/32 entschieden haben. Sie haben hiermit ein leistungsstarkes und vielseitiges Gerät erworben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemässe Verwendung
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Der Aufbau entspricht der Schutzklasse III. -
Seite 5: Geräteübersicht
4.2 Geräteübersicht Übersicht über die Bedienelemente 1) CONTROL VALUE DISPLAY 2) CONTROL VALUE UP/DOWN-TASTEN Durch Drücken der entsprechenden Taste ändern Sie die Einstellungen schrittweise. Wenn Sie die Taste halten, läuft die Anzeige nach oben bzw. unten. 3) SPEED-TASTE 4) WAIT-TASTE 5) RANDOM-TASTE Zur Umstellung des Programms auf zufällige Ablaufgeschwindigkeit. - Seite 6 14) BLACKOUT-TASTE Die Blackout-Funktion verriegelt den Lichtaustritt aller angeschlossenen Geräte über den Shutter und stoppt das Programm. Wird die Blackout-Taste länger als 5 Sekunden gehalten, schaltet sich das Gerät ab. 15) JOKE WHEELS Zur manuellen Steuerung des Ablenkspiegels. 16) FUNKTIONSTASTEN 17) PROGRAM-TASTE Taste zur Programmierung.
-
Seite 7: Setup
Rückseite: 22) DMX-Ausgangsbuchse 23) Netzanschlussbuchse 24) AUDIO IN-Anschlussbuchse 25) PC – Kontakt – Software upgrade 5. SETUP 5.1 Installation Stellen Sie das Gerät auf einer ebenen Fläche auf oder installieren Sie es in Ihrem Rack. Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um ein „Double-Door-Rack“... - Seite 8 8/24 51834047X18NXS_V_1_1.DOC...
-
Seite 9: Bedienung
Aufbau einer seriellen DMX-Kette: Verbinden Sie den DMX-Ausgang des EX-8/32 mit dem DMX-Eingang des nächsten Gerätes. Verbinden Sie immer einen Ausgang mit dem Eingang des nächsten Gerätes bis alle Geräte angeschlossen sind. Achtung: Am letzten Projektor muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen Ω... -
Seite 10: Projektorauswahl
15 – Das Software Update ist fertig. Projektorauswahl Mit dem EX-8/32 lassen sich bis zu 8 verschiedene Projektoren ansteuern. Diese können aus der Projektorenbibliothek entnommen werden oder vom Benutzer definiert werden. Drücken Sie gleichzeitig die Program Up und Program Down Taste für 5 Sekunden, bis die beiden LEDs blinken. -
Seite 11: Abrufen Eines Programms
Belegung der Blackout-Taste Wählen Sie über die Program Up/Down-Tasten den Kanal aus, auf dem die Blackout-Funktion liegt. Drücken und Halten Sie die Blackout-Taste und stellen Sie über den Data Entry-Fader den DMX-Wert ein, auf dem die Blackout-Funktion liegt (z. B. Kanal 4, Wert 0 bei SC-240). Belegung der Strobe-Taste Wählen Sie über die Program Up/Down-Tasten den Kanal aus, auf dem die Strobe-Funktion liegt. - Seite 12 Zufallsgenerator Die Programmablaufgeschwindigkeit und die Wartezeit kann durch den Zufallsgenerator geändert werden, wenn die Random-Taste gedrückt ist. Trigger Auto: Wenn Auto-Taste gedrückt ist, läuft Programm nach eingestellten Programmablaufgeschwindigkeit und Wartezeit ab. Aktivierung der Musiksteuerung Bei aktivierter Musiksteuerung wird das Programm im Bass-Takt der Musik durchlaufen. Drücken Sie dazu die Music-Taste (LED leuchtet) und die Musiksteuerung ist aktiviert.
-
Seite 13: Problembehebung
Einstellen der Programmgeschwindigkeit: Drücken Sie die Speed-Taste. Auf der Anzeige erscheint die aktuelle Geschwindigkeit oder "OFF". Durch mehrmaliges Drücken der Speed-Taste können Sie die Geschwindigkeit über den Data Entry-Fader einstellen. Auf dem Control Display erscheint die aktuelle Geschwindigkeit zwischen 0,1 und 5 Sekunden. Diese ist in 0,1 Sekunden Abständen regelbar.
