Inhaltszusammenfassung für Sharp XG-F315X

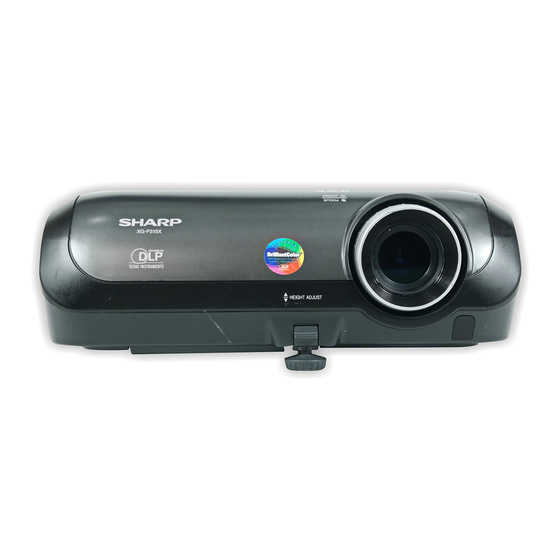

- Seite 1 DATENPROJEKTOR MODELL XG-F315X BEDIENUNGSANLEITUNG...
- Seite 2 WICHTIG • Um bei Verlust oder Diebstahl dieses Modell-Nr.: Projektors eine Meldung zu vereinfachen, sollten Sie die auf der Unterseite des Projektors angebrachte Modell- und Serien-Nr.: Seriennummer aufschreiben sorgfältig aufbewahren. • Stellen Sie vor dem Wegwerfen der Verpackung sicher, dass der Inhalt auf die Gegenstände überprüft wird, die in der Liste von „Mitgeliefertes Zubehör“...
- Seite 3 SPECIAL NOTE FOR USERS IN THE U.K. The mains lead of this product is fitted with a non-rewireable (moulded) plug incorporat- ing a 10A fuse. Should the fuse need to be replaced, a BSI or ASTA approved BS 1362 fuse marked and of the same rating as above, which is also indicated on the pin face of the plug, must be used.
- Seite 4 The supplied CD-ROM contains operation instructions in English, German, French, Swedish, Spanish, Italian, Dutch, Portuguese, Chinese and Korean. Carefully read through the operation instructions before operating the projector. Die mitgelieferte CD-ROM enthält Bedienungsanleitungen in Englisch, Deutsch, Französisch, Schwedisch, Spanisch, Italienisch, Niederländisch, Portugiesisch, Chinesisch und Koreanisch. Bitte lesen Sie die Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch.
-
Seite 5: Einführung
Bitte lesen Sie diese Bedienungsanleitung vor der Verwendung des Projektors sorgfältig durch. Einführung DEUTSCH WARNUNG: Helle Lichtquelle. Nicht in den Lichtstrahl schauen oder ihn direkt anschauen. Besonders Kinder sollten nicht direkt in den Lichtstrahl schauen. WARNUNG: Um das Risiko von elektrischem Schlag zu verringern, sollte dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. -
Seite 6: Entsorgung Des Gerätes
Sie in den Vereinigten Staaten von Amerika wohnen, an die Electronic Industries Alliance: www.eiae.org. Vorsichtsmaßnahmen beim Austauschen der Lampe Siehe den Abschnitt „Austauschen der Lampe“ auf Seite 57. Dieser SHARP-Projektor verfügt über einen DLP ® -Chip. Dieses hochentwickelte Display umfasst 786.432 Pixel (Mikrospiegel). Wie bei anderen komplexen technischen Geräten wie Breitband- Fernsehbildschirmen, Videosystemen und Videokameras gelten für derartige Produkte... -
Seite 7: Hinweise Zur Verwendung Des Benutzerhandbuchs
Hinweise zur Verwendung des Benutzerhandbuchs ■ Die technischen Daten können je nach Modell leicht voneinander abweichen. Sie können aber alle Modelle auf gleiche Weise anschließen und bedienen. ∑ ∑ ∑ ∑ ∑ Die Abbildungen und Bildschirmanzeigen in diesem Handbuch sind teilweise vereinfacht dargestellt und können daher von den tatsächlich vorhandenen abweichen. -
Seite 8: Inhaltsverzeichnis
Inhalt Vorbereitung Einführung Nützliche Funktionen Hinweise zur Verwendung des Bedienung mit der Fernbedienung ..33 Benutzerhandbuchs ......3 Anzeige und Einstellung des Unterbrechungstimers ...... 33 Inhalt ............ 4 Anzeige des Zeigers ......33 WICHTIGE SICHERHEITSHINWEISE ..6 Verwenden der Punkt-Funktion ... 33 So greifen Sie auf die PDF- Umschalten des Eco-+Leise-Modus .. - Seite 9 Entfernen und Installieren der Lampeneinheit ........58 Zurücksetzen des Lampen-Timers ..59 Aufbewahrung des Projektors ... 60 Verwendung der Tragetasche ..... 60 Kompatibilitätstabelle für Computer .. 61 Fehlerbehebung ......... 62 SHARP-Kundendienst ....... 64 Spezifikationen ........65 Abmessungen ........66 Index ..........
-
Seite 10: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE ACHTUNG: Vor der ersten Inbetriebnahme dieses Gerätes sollten Sie diese Bedienungsanleitung durchlesen und für die Bezugnahme gut aufbewahren. Elektrische Energie kann viele nützliche Funktionen ausführen. Dieses Gerät wurde so konstruiert, dass es die Sicherheit von Personen gewährleistet. FALSCHE VERWENDUNG KANN ZU ELEKTRISCHEN SCHLÄGEN ODER ZU EINEM BRAND FÜHREN. - Seite 11 13. Schutz des Netzkabels b. Wenn Flüssigkeit in das Gerät eingedrungen ist oder Gegenstände hineingefallen sind. Netzkabel sollten nicht c. Wenn das Gerät mit Regen oder Wasser in Durchgangsbereich von Personen verlegt Kontakt gekommen ist. werden oder an Orten, an denen d.
-
Seite 12: Setzen Sie Den Projektor Keiner Direkten
■ Um den Wartungsaufwand zu minimieren und eine optimale Bildqualität aufrecht zu erhalten, empfiehlt Setzen Sie den Projektor keinen starken Stößen SHARP, den Projektor keiner Feuchtigkeit, keinem und/oder Vibrationen aus. Staub und keinem Zigarettenrauch auszusetzen. ■ Schützen Sie das Objektiv, und achten Sie Wenn der Projektor derartigen Einflüssen ausgesetzt... -
Seite 13: Wenn Sie Beabsichtigen, Den Projektor
Warnhinweis zur Verwendung des Projektors Temperaturüberwachungsfunktion ■ Wenn Sie beabsichtigen, den Projektor längere Zeit nicht zu verwenden oder vor dem Transport des Projektors, trennen Sie sowohl das Netzkabel von der Netzsteckdose als auch alle anderen Projektor ■ Wenn der Monitor sich infolge nicht angeschlossenen Kabel ab. -
Seite 14: So Greifen Sie Auf Die Pdf-Benutzerhandbücher Zu
So greifen Sie auf die PDF-Benutzerhandbücher zu Die beiliegende CD-ROM enthält Benutzerhandbücher im PDF-Format in mehreren ® Sprachen. Um auf diese Handbücher zuzugreifen, muss auf Ihrem Computer Adobe ® ® ® Reader installiert sein (Windows oder Macintosh ® ® Sie können sich den Adobe Reader aus dem Internet (http://www.adobe.com) herunterladen. -
Seite 15: Zubehör
■ Lampeneinheit AN-F310LP ■ Deckenhalterung AN-XRCM30 (für USA) AN-60KT ■ Verlängerungsrohr AN-TK201 AN-TK202 Hinweis • Je nach Region können einzelne optionale Zubehörteile möglicherweise nicht im Lieferumfang enthalten sein. Wenden Sie sich an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. -
Seite 16: Tastenbezeichnung Und Tastenfunktion
Tastenbezeichnung und Tastenfunktion Die in Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Projektor Draufsicht Netz-... -
Seite 17: Rückansicht
Die in dargestellten Seitenzahlen beziehen sich auf die Abschnitte in diesem Benutzerhandbuch, in denen die jeweiligen Themen erläutert werden. Rückansicht Anschlüsse MONITOR OUT-Anschluss S-VIDEO-Eingangsanshluss (Ausgangsanshluss für Computer-RGB-, Anschluss zur Verbindung mit Komponenten- und DVI Analog-Signale. Videogeräten mit S-Video- Gemeinsam für COMPUTER/COMPONENT Ausgängen. - Seite 18 Tastenbezeichnung und Tastenfunktion (Fortsetzung) STANDBY-Taste ON-Taste Zum Einstellen des Zum Einschalten. Projektors auf Standby-Modus. FREEZE-Taste Zum Erzeugen von COMPUTER-, DVI-, S- Standbildern. VIDEO-, VIDEO-Tasten Zum Aktivieren des AV MUTE-Taste jeweiligen Eingangs- Zum vorübergehenden Modus. Ausblenden des Bilds und BREAK TIMER-Taste Stummschalten des Tons.
-
Seite 19: Einlegen Der Batterien
Einlegen der Batterien Ziehen Sie den Zapfen am Deckel nach unten und nehmen Sie den Deckel in Pfeilrichtung ab. Legen Sie die Batterien ein. • Setzen Sie die Batterien mit richtiger Polung entsprechend den Markierungen m und n im Batteriefach ein. Setzen Sie den unteren Zapfen des Deckels in die Öffnung ein und drücken den Deckel bis zum hörbaren Einrasten auf. -
Seite 20: Kurzanleitung
Kurzanleitung Dieser Abschnitt beschreibt den grundlegenden Betrieb (Verbindung von Projektor und Computer). Einzelheiten finden Sie auf den unter jedem Schritt angegebenen Seiten. Einstellung und Projektion In diesem Abschnitt wird das Anschließen des Projektors und des Computers anhand eines Beispiels erläutert. STANDBY-Taste STANDBY/ON- Taste... -
Seite 21: Korrigieren Der Trapezverzerrung
4. Passen Sie das projizierte Bild mit der Setup-Anleitung an Nach dem Einschalten des Projektors erscheint die Setup-Anleitung. (Wenn „Setup-Anleitung“ auf „Ein“ gesetzt ist. Siehe Seite 45.) Folgen Sie den Schritten in der Setup-Anleitung und stellen Sie Fokussierung, Bildschirmgröße und Höhe (Winkel) ein. Nach dem Einstellen von Fokussierung, Höhe (Winkel) und Bildschirmgröße drücken Sie ENTER zum Beenden der Setup-Anleitung. -
Seite 22: Einrichten Des Projektors
Information bezüglich „Bildschirmgröße und Projektionsabstand“. Einrichtung für Deckenmontage ■ Wir empfehlen, optionale Deckenmontagehalterung für diese Anbringung zu verwenden. Vor der Montage des Projektors wenden Sie sich an Ihren autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe Beschaffung Deckenmontagehalterung (separat erhältlich). -
Seite 23: Projektionsmodus (Prj.-Mod.)
Projektionsmodus (PRJ. -Mod.) Der Projektor kann einen der 4 Projektionsmodi wie in der Zeichnung unten dargestellt verwenden. Wählen Sie den Modus, der für die verwendete Projektionseinstellung am besten geeignet ist. (Sie können den PRJ-Modus im Menü „Bildwand“ einstellen. Siehe Seite 45.) ■... -
Seite 24: Bildschirmgröße Und Projektionsabstand
Einrichten des Projektors (Fortsetzung) Bildschirmgröße und Projektionsabstand NORMAL-Modus (4:3) Bild (Bildschirm)-Größe Projektionsabstand [L] Abstand von der Linsenmitte zum Diag. [ χ ] unteren Rand des Bildes [H] Breite Höhe Minimum [L1] Maximum [L2] 300 (762 cm) 610 cm (240 ) 457 cm (180 ) 10,4 m (34 3 ) 12,1 m (39 8 ) -
Seite 25: Anschließen Des Projektors An Andere Geräte
• Je nach dem verwendeten Computer wird möglicherweise kein Bild projiziert, wenn der externe Ausgangs-Port des Computers nicht eingeschaltet ist. (Z.B. Drücken Sie die Tasten „Fn“ und „F5“ gleichzeitig bei Verwendung eines SHARP-Notebooks.) Zur Aktivierung des externen Ausgangs- Ports Ihres Computers siehe spezifische Anweisungen in der Bedienungsanleitung des Computers. - Seite 26 Anschließen des Projektors an andere Geräte (Fortsetzung) Anschluss am Anschluss am Ausrüstung Kabel angeschlossenen Gerät Projektor Video-Gerät HDMI auf DVI-Kabel (im Handel erhältlich) HDMI- Ausgangsanschluss DVI-I Digitales DVI-Videokabel Digitale DVI- Ausgangsanschluss (im Handel erhältlich) Komponenten- 3 RCA auf 15-Pin-Mini-D-Sub-Kabel COMPUTER/ (optional, AN-C3CP2) Video- COMPONENT...
- Seite 27 Ausrüstung Kabel angeschlossenen Gerät Projektor ø3,5 mm Audio-Gerät ø3,5 mm Durchm. Stereo- oder Mono- AUDIO 1 Audio- Audiokabel (im Handel oder als Sharp- Ausgangs- Ersatzteil QCNWGA038WJPZ erhältlich) anschluss RCA-Audiokabel (im Handel erhältlich) RCA-Audio- Ausgangs- anschluss AUDIO 2 Kabel für eine Kamera oder ein Videospiel...
-
Seite 28: Steuerung Des Projektors Über Einen Computer
Steuerung des Projektors über einen Computer Wenn der RS-232C-Anschluss mit dem Projektor über einen DIN-D-sub RS-232C-Adapter und ein RS-232C serielles Steuerkabel (Cross-Kabel, im Handel erhältlich) verbunden ist, kann der Com- puter zur Steuerung des Projektors und Prüfung des Projektorzustands verwendet werden. Siehe „EINRICHTUNGS-ANLEITUNG“... -
Seite 29: Anschluss An Den Lan-Anschluss Unter Verwendung Eines Lan-Kables
Anschluss an den LAN-Anschluss unter Verwendung eines LAN-Kables TX/RX-LED (gelb) Leuchtet, wenn Daten übertragen/empfangen werden. LINK-LED (grün) Leuchtet bei einer Verknüpfung. * Schließen Sie aus Sicherheitsgründen den LAN- Anschluss nicht mit Kabeln wie Telefonkabel an, dadurch kann eine Überspannung erzeugt werden. oder An den LAN- Computer... -
Seite 30: Ein- Und Ausschalten Des Projektors
Ein- und Ausschalten des Projektors Info • Wenn „Neustart-Automatik“ auf „Ein“ gestellt ist: Einschalten des Projektors Wenn der Netzstecker von der Steckdose abgezogen ist oder der Hauptunterbrecherschalter ausgeschaltet ist, wenn Beachten Sie, dass die Verbindungen zu der Projektor eingeschaltet ist, schaltet der Projektor automatisch ein, wenn der Netzstecker in die Steckdose externen Geräten und zur Netzversorgung eingesteckt oder der Hauptunterbrecherschalter... -
Seite 31: Bildprojektion
Bildprojektion Setup-Anleitung-Bild Über die Setup-Anleitung Nach dem Einschalten des Projektors erscheint der Bildschirm mit der Setup- Anleitung, um Sie beim Projektor-Setup zu unterstützen. Anleitungseinträge 1 FOCUS 2 HEIGHT ADJUST 3 ZOOM Drücken Sie ENTER zum Verlassen des Bildschirms der Setup-Anleitung. Hinweis •... -
Seite 32: Anpassen Der Höhe
Bildprojektion (Fortsetzung) 3 Anpassen der Höhe Die Höhe des Projektors kann mithilfe der Einstellfüße an der Vorder- und Hinterseite des Projektors angepasst werden. Wenn die Leinwand über dem Projektor aufgestellt ist, können Sie die Höhe des Projektionsbilds durch Einstellung des Projektors anpassen. -
Seite 33: Korrektur Der Trapezverzerrung
Korrektur der Trapezverzerrung Wenn das Bild entweder von oben oder Einstellungstasten (P/R/O/Q) von unten seitlich projiziert wird, ist das Bild trapezförmig verschoben. Die Funktion Korrektur dieser trapezförmigen Verschiebung wird als Schrägprojektionskorrektur bezeichnet. Hinweis • Die Trapezkorrektur kann bis zu einem Winkel von etwa RETURN-Taste ±40 Grad justiert werden, und die Leinwand kann auf einen Winkel von etwa ±40 Grad gestellt werden (wenn der Größe-... -
Seite 34: Umschalten Des Eingangsmodus
Bildprojektion (Fortsetzung) Umschalten des Eingangsmodus COMPUTER-, DVI-, S-VIDEO-, VIDEO-Tasten Wählen Sie den Eingangsmodus für das angeschlossene Gerät aus. AV MUTE-Taste Drücken Sie auf der Fernbedienung die Tasten COMPUTER, DVI, S-VIDEO oder VIDEO, um den VOL +/– (Lautstärke)- Eingangsmodus auszuwählen. Tasten •... -
Seite 35: Größenänderungs-Modus
Größenänderungs-Modus Mit dieser Funktion können Sie den Größenänderungs-Modus benutzerdefiniert anpassen, um das Eingangsbild zu optimieren. Je nach dem Eingangssignal können Sie ein gewünschtes Bild wählen. Drücken Sie RESIZE. • Hinweise zur Einstellung über den Menübildschirm RESIZE-Taste finden Sie auf Seite 44. COMPUTER NORMAL VOLL... - Seite 36 Bildprojektion (Fortsetzung) VIDEO/DTV Eingangssignal Für 4:3 Bildschirm Für 16:9 Bildschirm UMRANDUNG STRECKEN Video/DTV Bild-Typ NORMAL BER.-ZOOM V-STRECKEN 4:3-Bildseitenverhältnis 480I, 480P, 576I, 576P, NTSC, PAL, SECAM Verschmälern Letterbox 720P, 1035I, 1080I, 1080P 16:9-Bildseitenverhältnis 16:9-Bildseitenverhältnis 540P (4:3 Seitenverhältnis auf 16:9-Bildwand) : Abgeschnittener Bereich, in welchem die Bilder nicht projiziert werden können : Bereich, in dem das Bild im Originalsignal nicht enthalten war *Die Bildverschiebung-Funktion kann für diese Bilder verwendet werden.
-
Seite 37: Bedienung Mit Der Fernbedienung
Bedienung mit der Fernbedienung BREAK TIMER-Taste Anzeige des Zeigers FREEZE-Taste MAGNIFY-Tasten Drücken Sie POINTER und drücken dann P/R/O/Q auf der Fernbedienung, POINTER-Taste um den Zeiger zu bewegen. SPOT-Taste Drücken Sie POINTER erneut. Einstellungstasten • Der Zeiger verschwindet. (P/R/O/Q) PICTURE MODE-Taste ECO+QUIET-Taste AUTO SYNC-Taste Verwenden... -
Seite 38: Auto Sync (Auto Sync-Anpassung)
Bedienung mit der Fernbedienung (Fortsetzung) Auto Sync Anzeige einer Vergrößerung (Auto Sync-Anpassung) eines Bildteils Die Auto-Sync-Funktion arbeitet, wenn Grafiken, Tabellen und andere Abschnitte des nach dem Einschalten des Projektors projizierten Bildes können vergrößert werden. Eingangssignale erkannt werden. Dies ist nützlich, wenn detaillierte Erklärungen Drücken Sie AUTO SYNC manuell zur nötig sind. -
Seite 39: Verwendung Der Fernbedienung Als Drahtlose Computer-Maus
Bedienungsanleitung des Empfängers. Verbindung über ein USB-Kabel Computer Empfänger An den USB-Anschluss (optional, AN-MR2) An den USB-Anschluss oder USB-Kabel (im Handel oder als Sharp-Ersatzteil QCNWGA014WJPZ erhältlich) PAGE UP/ Der Maus-Zeiger kann nach dem PAGE DOWN-Tasten Anschluss folgendermaßen benutzt werden. MOUSE/ Einstellungstasten ('/"/\/|) ■... -
Seite 40: Menüeinträge
Menüeinträge Nachstehend finden Sie die Elemente, die am Projektor eingestellt werden können. „Bild“-Menü Hauptmenü Untermenü Standard Bild Bildmodus SEITE 1 Präsentation Seite Seite Kino Bild Option Netz Hilfe Spiel sRGB *1 Bildmodus Standard Kontrast Kontrast Helligk. Farbe Helligk. Tönung Farbe Schärfe Tönung Blau... - Seite 41 „Bildschirmeinstellung (Bildwand)“-Menü Hauptmenü Untermenü Bild Bildwand Option Netz Hilfe Größe ändern Normal Bildwand Normal Größe ändern Umrandung Bereichszoom Voll Seite Seite Bildversch. V-Strecken P. für P. Umrandung Bereichszoom Tra.-Entz. Bildversch. Strecken V-Strecken Auto-Trapez Seite Umrandung VIDEO/S-VIDEO OSD-Anzeige Strecken Tra.-Entz. Hintergrund Logo COMPUTER/DTV Seite...
-
Seite 42: Netzwerk-Menü
Menüeinträge (Fortsetzung) Hauptmenü „Netzwerk“-Menü Kennwort [Ein/Aus] Netzwerk Seite Seite Bild Option Netzwerk Hilfe DHCP-Client [Ein/Aus] Kennwort Seite DHCP-Client TCP/IP Seite TCP/IP MAC-Adresse Seite MAC-Adresse X X : X X : X X : X X : X X : X X Projektor Projektor XX-XXXX... -
Seite 43: Verwenden Des Menübildschirms
Verwenden des Menübildschirms ENTER-Taste Einstellungstasten (P/R/O/Q) MENU/HELP-Taste ENTER-Taste Einstellungstasten (P/R/O/Q) RETURN-Taste • Drücken Sie RETURN zum Zurückschalten zum vorherigen Bild, wenn das Menü gezeigt wird. MENU/HELP-Taste Menüauswahl (Anpassungen) Beispiel: Anpassen von „Helligk.“. • Der Vorgang kann auch mit den Tasten am Projektor ausgeführt werden. Beispiel: Bildschirmmenü... -
Seite 44: Zum Einstellen Des Projizierten Bildes Beim Betrachten
Verwenden des Menübildschirms (Fortsetzung) Drücken Sie P oder R und wählen Bild Option Netz Hilfe Sie „Helligk.“ zum Einstellen. Bildmodus Standard Standard • Der ausgewählte Eintrag wird Kontrast hervorgehoben. Helligk. Blau Farb Temp BrilliantColor Farbeinstellungen C.M.S. Lampeneinstellung Hell Reset WÄ./EINS. Ein.-Eins. -
Seite 45: Bildanpassung („Bild"-Menü)
Bildanpassung („Bild“-Menü) Menübetrieb n Seite Q SEITE 1 Q SEITE 2 1. Stellen Sie den Projektor gegenüber einer Wand oder Bild Option Netz Hilfe Bild Option Netz Hilfe einer Leinwand auf. Bildmodus Standard Bildmodus Standard Kontrast Helligk. Farb Temp Farbe BrilliantColor™... -
Seite 46: Anpassen Des Bildes
Bildanpassung („Bild“-Menü) (Fortsetzung) Menübetrieb n Seite 2 Anpassen des Bildes 4 Einstellen der Farben Über die Funktion Farbeinstellung können „Farbton“, O-Taste Q-Taste Anpassungselemente „Sättigung“ und „Wert“ getrennt für die sechs Kontrast Zum Verringern des Zum Erhöhen des Hauptfarben des Farbenkreises eingestellt werden. Kontrasts. -
Seite 47: Progressiv
Menübetrieb n Seite 5 Progressiv Verfügbare Beschreibung Elemente 2DProgressiv Nützlich zur Darstellung schnell bewegter Bilder wie Sportaufnahmen. 3DProgressiv Nützlich zur deutlicheren Wiedergabe von relativ langsamen Bildern, beispielsweise bei Dramen oder Dokumentarfilmen. Film-Modus Zeigt die Bilder der Filmquelle* besonders deutlich an. Zeigt das optimierte Filmbild an, dass mit der 3/2-Pulldown-Optimierung (NTSC und PAL60Hz) oder der 2/2-Pulldown-Optimierung (PAL50Hz und SECAM) in Progressivmodus-... -
Seite 48: Anpassen Des Projizierten Bildes („Bildwand"-Menü)
Anpassen des projizierten Bildes („Bildwand“-Menü) Menübetrieb n Seite Bild Bildwand Option Netz Hilfe Größe ändern Umrandung Bildversch. Tra.-Entz. Auto-Trapez OSD-Anzeige Hintergrund Logo Setup-Anleitung PRJ.-Mod. Vorne Sprache(Language) Deutsch WÄ./EINS. 1 Auswählen des 3 Schrägprojektionskorrektur Größenänderungs-Modus Wenn das Bild entweder von oben oder von unten seitlich projiziert wird, ist das Bild trapezförmig verschoben. -
Seite 49: Einstellen Der Bildschirmanzeige
5 Auswählen des 8 Auswählen der Sprache Hintergrundbilds für die Bildschirmanzeige Projektor kann Bildschirm- Verfügbare Beschreibung anzeigesprache unter 15 Sprachen umschalten. Elemente Logo Sharp-Logobildschirm English Blau Blauer Bildschirm Deutsch Español Kein — Nederlands Français Italiano 6 Wählen der Setup- Svenska Anleitung Português... -
Seite 50: Anpassen Der Projektorfunktion („Option"-Menü)
Anpassen der Projektorfunktion („Option“-Menü) Menübetrieb n Seite Bild Option Netz Hilfe 3 Neustart-Automatik- Auto-Sync. Funktion Automatisch aus Neustart-Automatik STANDBY-Modus Standard Verfügbare Systemsound Beschreibung Elemente Lautsprecher Wenn der Netzstecker von der Steckdose Audioeingang Audio 1 abgezogen ist oder der RS-232C 9600bps Hauptunterbrecherschalter ausgeschaltet ist, Lüfter-Mod. -
Seite 51: Audioeingang
Fernbedienung aufgehoben werden. Info Option • Wenn Sie den Schlüsselcode vergessen haben, Einst. der Systemverriegelung wenden Sie sich an einen autorisierten Sharp- Projektor-Händler oder Kundendienstbetrieb in Alter Code * * * * Ihrer Nähe (siehe Seite 64). Das Zurücksetzen –... -
Seite 52: Überprüfen Des Lampenzustands
Anpassen der Projektorfunktion („Option“-Menü) (Fortsetzung) Tastensperre-Funktion Geben Sie den Schlüsselcode unter „Bestätigen“ nochmals ein. Sperren der Bedientasten am Projektor Hinweis Verwenden Sie diese Funktion zum Sperren Zum Annullieren des bereits eingegebenen der Bedientasten am Projektor. Schlüsselcodes • Drücken Sie R am Projektor viermal in den a Sperren der Bedientasten obigen Schritten 4 und 5. -
Seite 53: Einstellung Des Projektornetzwerk-Umfeldes („Netzwerk"-Menü)
Einstellung des Projektornetzwerk-Umfeldes („Netzwerk“-Menü) Menübetrieb n Seite Bild Option Netzwerk Hilfe Kennwort DHCP-Client TCP/IP X X : X X : X X : X X : X X : X X MAC-Adresse Projektor X X - X X X X WÄ./EINS. -
Seite 54: Dhcp Client-Einstellung
Einstellung des Projektornetzwerk-Umfeldes (“Network” menu) (Fortsetzung) Menübetrieb n Seite Verfügbare Elemente Beschreibung 2 DHCP Client-Einstellung IP-Adresse Werksseitige Vorgabeeinstellung: 192.168.150.002 Schließen Sie das LAN-Kabel vor dem Geben Sie eine für das Netzwerk Einschalten des Projektors an. Wenn nicht, geeignete IP-Adresse ein. arbeitet die DHCP-Client-Funktion nicht. -
Seite 55: Fehlerbehebung Über Das „Hilfe"-Menü
Fehlerbehebung über das „Hilfe“-Menü Diese Funktion unterstützt Sie bei der Behebung von Problemen. Verwenden der Funktionen des Menüs „Hilfe“ ENTER-Taste Beispiel: Wenn Bildflackern auftritt Einstellungstasten Vorgang zur Behebung von Bildflackern beim (P/R/O/Q) Projizieren des Computer-RGB-Signals. MENU/HELP-Taste Drücken Sie MENU/HELP. Drücken Sie O oder Q zum Wählen Wählen Sie „Mit den “Auto-Sync.”- von „Hilfe“, und drücken Sie Einst. -
Seite 56: Wartung
Wartung Reinigen des Projektors Reinigen der Linse ■ Verwenden Sie zur Reinigung der Linse ein ■ Stellen Sie vor der Reinigung des Projektors handelsübliches Gebläse oder sicher, dass der Netzstecker abgezogen ist. ■ Das Gehäuse sowie das Bedienfeld bestehen Linsenreinigungstuch (für Glaser und Kameraobjektive.) Verwenden Sie keine aus Kunststoff. -
Seite 57: Reinigen Und Ersetzen Der Staubfilter
Reinigen und Ersetzen der Staubfilter Reinigen der Staubfilter Info • Die Staubfilter sollten nach jeweils 100 Betriebsstunden gereinigt werden. Reinigen STANDBY/ON-Taste Sie die Filter öfter, wenn der Projektor in staubiger oder verrauchter Umgebung betrieben wird. STANDBY/ON-Taste Drücken Sie STANDBY/ON auf dem Projektor, um den Projektor in den Standby-Modus zu schalten. -
Seite 58: Ersetzen Der Staubfilter
Info • Wenn die Filter zu verschmutzt werden, um sie wirksam zu reinigen, kaufen Sie neue (PFILDA025WJZZ) bei einem autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. Nach dem Entfernen der Filterhalter (siehe Schritt 2 unter „Reinigen der Staubfilter“) entfernen Sie die Staubfilter und ersetzen Sie sie durch neue. -
Seite 59: Wartungsanzeigen
Wartungsanzeigen ■ Die Warnanzeigen (Netz-Anzeige, Lampen-Anzeige und Temperatur-Warnanzeige) auf dem Projektor weisen auf Funktionsstörungen hin. ■ Wenn eine Funktionsstörung auftritt, beginnt die Temperatur-Warnanzeige oder die Lampen- Anzeige zu leuchten, und der Projektor wechselt in den Standby-Modus. Führen Sie die folgenden Schritte aus, nachdem der Projektor in den Standby-Modus gewechselt ist. - Seite 60 Staubfilterhaltern und eingeschaltet offen. Lampenabdeckung rot Grün ist. blinkt, wenden Sie sich an blinkend einen autorisierten Sharp- (Kühlen) Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe. (Siehe Seite 64.) Info • Wenn die Temperatur-Warnanzeige aufleuchtet und der Projektor in den Standby-Modus wechselt, befolgen Sie die oben genannten Lösungsvorschläge, und warten Sie ab, bis der Projektor vollständig...
-
Seite 61: Hinweise Zur Lampe
■ Wenn das Lampenglas bricht, können Glaspartikel in das Innere des Projektors gelangen. Wenden Sie sich in diesem Fall an einen autorisierten Sharp-Projektor-Händler oder Kundendienstbetrieb in Ihrer Nähe, um die beschädigte Lampe entfernen zu lassen und den sicheren Betrieb zu gewährleisten. -
Seite 62: Entfernen Und Installieren Der Lampeneinheit
Hinweise zur Lampe (Fortsetzung) Entfernen und Installieren der Lampeneinheit Warnung! Lampeneinheit Optionales • Nehmen Sie die Lampeneinheit nicht direkt AN-F310LP Zubehör nach der Verwendung des Projektors heraus. Sie könnten sich ändernfalls an der heißen Lampe verbrennen. Info STANDBY/ON-Taste • Fassen Sie die Lampe beim Ausbauen stets am Griff. -
Seite 63: Nehmen Sie Die Lampeneinheit
Nehmen Sie die Lampeneinheit Griff heraus. • Lösen Sie die Befestigungsschrauben von der Lampeneinheit. Fassen Sie die Lampeneinheit am Griff, und ziehen Sie sie in Pfeilrichtung. Halten Sie die Lampeneinheit dabei stets waagerecht, und neigen Sie sie nicht. Setzen Sie die neue Lampeneinheit ein. -
Seite 64: Aufbewahrung Des Projektors
Aufbewahrung des Projektors Verwendung der Tragetasche Wenn Sie den Projektor aufbewahren, befestigen Sie den Objektivdeckel an der Linse und verstauen ihn dann in der mitgelieferten Tragetasche. Öffnen Sie die Abdeckung der Tragetasche. Den Projektor in die Tragetasche legen. Info Objektivdeckel •... -
Seite 65: Kompatibilitätstabelle Für Computer
Kompatibilitätstabelle für Computer Computer • Multisignal-Unterstutzung Pixeluhr: 12-170 MHz Horizontale Frequenz: 15-110 kHz, Synchronisationssignal: Kompatibel mit TTL-Stufe Vertikale Frequenz: 45-85 Hz, • Kompatibel mit Sync auf grün-Signal Nachstehend finden Sie eine Auflistung der VESA-kompabiblen Signalmodi. Dieser Projektor unterstützt jedoch auch Signale, die keiner VESA-Norm entsprechen. DVI-D- Horizontale Frequenz Vertikale Frequenz... -
Seite 66: Fehlerbehebung
Fehlerbehebung Prüfen Seite Problem • Das Netzkabel des Projektors ist nicht mit einer Steckdose verbunden. • Die angeschlossenen externen Geräte sind ausgeschaltet. – • Es ist nicht der richtige Eingangsmodus ausgewählt. • Die Verbindungskabel sind nicht ordnungsgemäß an den Projektor angeschlossen. 21–25 •... - Seite 67 Problem Prüfen Seite Die Wartungsanzeige am • Siehe unter „Wartungsanzeigen“. Projektor leuchtet oder blinkt rot. Der Projektor kann nicht • Die Tastensperre ist aktiviert. mit der STANDBY/ON- Wenn die Tastensperre auf „EIN“ gestellt ist, sind alle Tasten Taste am Projektor ein- gesperrt.
-
Seite 68: Sharp-Kundendienst
Wenn Sie beim Aufstellen oder beim Betrieb des Projektors auf Probleme stoßen, lesen Sie bitte zuerst den Abschnitt „Fehlerbehebung“ auf den Seiten und 63. Wenn dieses Bedienungshandbuch Ihre Frage nicht beantwortet, wenden Sie sich an eine der unten aufgelisteten SHARP-Kundendienststellen. Sharp Electronics Corporation Benelux SHARP Electronics Benelux BV... -
Seite 69: Spezifikationen
9,1 lbs. (4,1 kg) Gewicht (etwa) Bedingt durch fortlaufende technische Verbesserungen behält sich SHARP das Recht vor, das Design und die Spezifikationen ohne vorherige Ankündigung ändern zu können. Die angegebenen Leistungswerte stellen die Nennwerte einer in Serienherstellung produzierten Einheit dar. Geringe... -
Seite 70: Abmessungen
Abmessungen Einheiten: Zoll (mm) ø9 (69,2) (77,5) (80) (315) (33,8) (46,2) (65,5) (75) -
Seite 71: Index
Index AUDIO 1, 2-Anschluss ........23 MAC-Adresse ..........50 Audioeingang ..........47 MAGNIFY-Tasten ........... 34 AUDIO OUT-Anschluss ......... 23 MENU/HELP-Taste ......... 39, 51 Austauschen der Lampe ......57, 58 Mitgeliefertes Zubehör ........11 Auto Sync (Auto Sync-Anpassung) ... 34, 38, 46, 51 MONITOR OUT-Anschluss ......
