Vielen Dank für den Kauf dieses Panasonic-Produkts.
Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
J
Bewahren Sie dieses Handbuch auf.
Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" (Seiten 2-6) vor der
J
Nutzung dieses Projektors.
Bedienungsanleitung

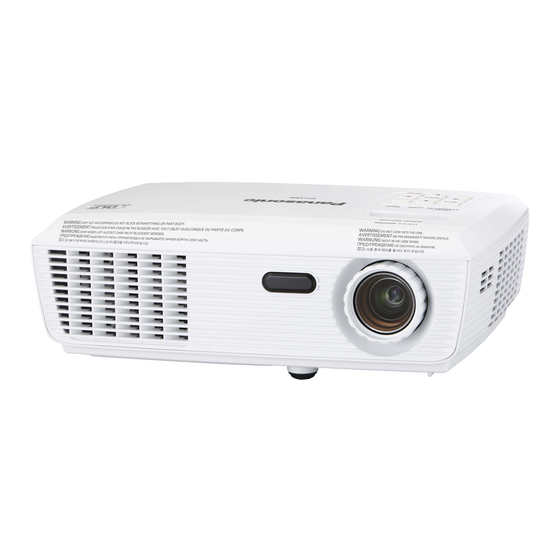

DLP™-Projektor
Modellnr.
Funktionsanleitung
Gewerbliche Nutzung
PT-LX300E
PT-LX270E
GERMAN
TQBJ0609
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-LX300E
Inhaltszusammenfassung für Panasonic PT-LX300E
- Seite 1 Gewerbliche Nutzung PT-LX300E Modellnr. PT-LX270E Vielen Dank für den Kauf dieses Panasonic-Produkts. Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch. Bewahren Sie dieses Handbuch auf. Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“ (Seiten 2-6) vor der Nutzung dieses Projektors.
-
Seite 2: Wichtige Hinweise Zur Sicherheit
Wichtige Hinweise zur Sicherheit! WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß ISO 7779. WARNUNG: 1. - Seite 3 Wichtige Hinweise zur Sicherheit! WARNUNG: STROM „ Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
- Seite 4 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Deckenaufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
- Seite 5 Wichtige Hinweise zur Sicherheit! Halten Sie die Batterie von Kindern fern (CR2025). Falls die Batterie verschluckt wird, kann sie Personenschäden verursachen. Falls die Batterie verschluckt wurde, rufen Sie sofort den Notarzt. Falls die Batterie ausgelaufen ist, berühren Sie auf keinen Fall die ausgelaufene Flüssigkeit der Batterie mit bloßen Händen und treffen Sie folgende Maßnahmen, falls notwendig.
-
Seite 6: Entfernen Der Batterien
Wichtige Hinweise zur Sicherheit! ZUBEHÖR „ Verwenden Sie keine alten Lampen. Falls Sie eine alte Lampe verwenden, kann dies eine Explosion verursachen. Lüften Sie den Raum sofort, wenn die Lampe beschädigt wird. Berühren Sie die Scherben nicht, nähern Sie sich ihnen auch nicht mit dem Gesicht. Bei Nichtbeachtung ist es möglich, dass der Benutzer das Gas aufnimmt, das beim Bruch der Lampe freigesetzt wurde und das fast genau so viel Quecksilber enthält wie Leuchtstofflampen. Die Scherben können zu Verletzungen führen. -
Seite 7: Merkmale Des Projektors
Geräuscharmes Design von 29 dB stört weder Meetings noch den 2. Anschluss an andere Geräte. Unterricht. (Lampenstrommod: Öko) Æ Seite 22) (* 3 000 lm gilt für PT-LX300E. 2 700 lm gilt für PT-LX270E.) Umweltfreundliche Performance 3. Das Netzkabel anschließen. Æ... -
Seite 8: Inhaltsverzeichnis
Inhalt Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit!“ ( Seiten 2-6). Grundlegende Bedienfunktionen über die Wichtige Hinweise Fernbedienung ........28 Wichtige Hinweise zur Sicherheit! ... 2 Umschaltung des Eingangssignals ......28 Taste <LAMP> .............. 28 Inhalt ............8 Taste <INFO.>... - Seite 9 Inhalt Inhalt Audio ............39 Stumm ................39 Lautstärke ..............39 Im Standby-Modus (Audio) ........... 39 Option ............40 Auto-Quelle ..............40 Eingabe ................ 40 Autom. aus (Min) ............40 Lampeneinstellungen ........... 40 Große Höhe ..............41 Information ..............41 Wartung Zum Anzeigenstatus .......
-
Seite 10: Hinweise Für Die Sicherheit
Hinweise für die Sicherheit Hinweise für die Sicherheit Sicherheitshinweise zum Transport Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen zund zu Funktionsstörungen führen. Transportieren Sie den Projektor nicht, wenn der anpassbare Fuß ausgefahren ist. Dies kann zu einer Beschädigung des anpassbaren Fußes führen. -
Seite 11: J Vorsichtshinweise Für Die Aufstellung Der Projektoren
Sicherheitsanleitung Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. Ändern Sie Ihr Passwort regelmäßig. Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. Entsorgung Fragen Sie für die korrekte Entsorgung des Geräts Ihre örtlichen Behörden oder den Händler zu den korrekten Entsorgungsmethoden. -
Seite 12: Hinweise Für Den Betrieb
Dazu gehört auch die Verwendung des im Lieferumfang enthaltenen Stromkabels und der abgeschirmten Schnittstellenkabel, wenn ein Computer oder ein anderes Peripheriegerät angeschlossen werden. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Center Winsbergring 15, 22525 Hamburg, Germany - DEUTSCH... -
Seite 13: Zubehör
Hinweise für die Sicherheit Zubehör Kontrollieren Sie, ob das nachstehend aufgeführte Zubehör vollständig vorhanden ist. Die Nummern in Klammern geben die Anzahl der Zubehörteile an. Fernbedienung (x1) Computerkabel (x1) Lithium-Knopfzelle CD-ROM (x1) (H458UB01G001) (H4200200G105) CR2025 (x1) (H368UB01G001) CR2025 (Beim Kauf in Fernbedienung eingeschlossen) Netzkabel (x1) -
Seite 14: Über Ihren Projektor
Über Ihren Projektor Fernbedienung (13) Taste <VIDEO> Wechselt zur Video-Quelle. (14) Taste <KEYSTONE +> Passt das Bild an, um eine durch die Neigung des (11) Projektors verursachte Verzerrung auszugleichen. (15) Taste <IMAGE> (12) Wählt den Bildmodus unter Brillant, PC, Film, Spiel und Benutzer. -
Seite 15: Projektorgehäuse
Über Ihren Projektor Projektorgehäuse 12 9 12 9 12 8 12 4 12 7 12 5 12 6 Bedienfeld und Anzeigen ( Æ Seite 16) (10) Sicherheitsschlitz Bringen Sie hier das im Handel erhältliche Zoomhebel Kensington-Bügelschloss an, um Ihren Projektor Lufteinlass zu schützen. -
Seite 16: Bedienfeld Und Anzeigen
Über Ihren Projektor Bedienfeld und Anzeigen Tasten ▲▼◄► <ON(G)/STANDBY(R)>-Anzeige Zeigt den Projektorstatus an. Zur Menübedienung. Taste < > v / b Taste nicht verfügbar Zum Ein- und Ausschalten des Projektors. <TEMP>-Anzeige Taste <INPUT> Zeigt den Status der Innentemperatur oder des Zeigt Menü... -
Seite 17: Verbindungsanschlüsse
Über Ihren Projektor Verbindungsanschlüsse Anschluss <HDMI IN> Hinweis Zum Anschluss von HDMI-Eingangssignalen. Wenn der Anschluss <HDMI IN> über ein HDMI-DVI- Konvertierungskabel an einen Computer angeschlossen <COMPUTER IN> ist, kann nur ein Video- und kein analoges Audiosignal am Anschluss für COMPUTER IN-Eingangssignal. Eingang anliegen. -
Seite 18: Verwenden Der Fernbedienung
Verwenden der Fernbedienung Verwenden der Fernbedienung Einlegen und Entfernen der Batterie Drücken Sie die Führung Setzen Sie die neue Setzen Sie den und ziehen Sie die Batterie in das Batterieeinsatz wieder Batteriehalterung heraus. Batteriefach ein. ein. Entfernen Sie die alte Lithium-Knopfzelle und installieren Sie eine Neue (CR2025). -
Seite 19: Einstellungen
Einstellungen Einstellungen Projektionsarten Der Projektor kann für folgende 4 Projektionsarten verwendet werden und Sie können die gewünschte Methode am Projektor einstellen. Aufstellung auf einem Tisch/ Montage an der Decke und auf dem Fußboden und Vorwärtsprojektion Vorwärtsprojektion Menüeinstellung* Menüeinstellung* Deckenaufhängevorrichtung Vorderseite Deckenaufhängevorrichtung Frontseitig, Decke Montage an der Decke und Aufstellung auf einem Tisch/auf... -
Seite 20: Größe Der Projektionsfläche Und Reichweite
Einstellungen Größe der Projektionsfläche und Reichweite Stellen Sie den Projektor entsprechend dem rechts abgebildeten Schaubild und den angegebenen Projektionsentfernungen auf. Sie können die Anzeigegröße einstellen. Achtung Bitte lesen Sie sorgfältig die „Hinweise für die Sicherheit“ vor der Installation dieses Projektors ( Æ... -
Seite 21: Q Berechnungsformeln Für Projektionsentfernung
Einstellungen Berechnungsformeln für Projektionsentfernung Jeder andere Projektionsabstand kann anhand der folgenden Berechnungen gemäß den Abmessungen der Projektionsfläche (m) berechnet werden. Das Rechenergebnis wird in der Einheit „m“ angegeben. (Der berechnete Abstand kann gewisse Fehler enthalten.) Wenn die Abmessungen der Projektionsfläche als „SD“ angegeben werden, Für das Bildformat 4:3 Für das Bildformat 16:9 Bildschirmhöhe (SH) = SD × 0,6 = SD × 0,490 Bildschirmbreite (SW) = SD × 0,8 = SD ×... -
Seite 22: Anschlüsse
Anschlüsse Vor dem Anschluss an den Projektor Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig durch. Schalten Sie die Geräte vor dem Anschluss der Kabel aus. Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit. -
Seite 23: Anschlussbeispiel: Computer
Anschlüsse Anschlussbeispiel: Computer Computer Steuerungscomputer Computer Monitor Audio-Geräte Anschlussbeispiel: AV-Geräte Blue-ray Videodeck DVD-Player Audio-Geräte Disc-Player (mit integriertem TBC) DEUTSCH -... -
Seite 24: Ein-/Ausschalten
ndlagen der Bedienung Ein-/Ausschalten Anschluss des Netzkabels Verwenden Sie das mitgelieferte Elektronetzkabel, um das Trennen von der Netzversorgung zu verhindern, und achten Sie darauf, dass der Stecker vollständig in den Projektor eingesteckt ist. Details zur Handhabung des Elektronetzkabels siehe „Wichtige Hinweise zur Sicherheit“ ( Seiten 2-6). -
Seite 25: On(G)/Standby(R)-Anzeige
Ein-/Ausschalten ON(G)/STANDBY(R)-Anzeige Die ON(G)/STANDBY(R)-Anzeige informiert Sie über den Stromversorgungsstatus. Prüfen Sie den Status der <ON(G)/STANDBY(R)>-Anzeige vor der Inbetriebnahme des Projektors. <ON(G)/STANDBY(R)>-Anzeige Anzeigestatus Status Leuchtet nicht oder blinkt Der Netzstecker ist nicht mit der Buchse verbunden. Das Gerät ist ausgeschaltet. (Stand-by-Modus) Leuchtet ... -
Seite 26: Einschalten Des Projektors
Ein-/Ausschalten Einschalten des Projektors Stecken Sie den Netzstecker in die Netzsteckdose. Starten Sie den Stand-by-Status, wenn die Anzeige <ON(G)/STANDBY(R)> rot leuchtet oder blinkt. Drücken Sie die Taste < v / b > auf dem Bedienfeld oder auf der Fernbedienung. Wenn die Anzeige <ON(G)/STANDBY(R)> grün leuchtet, ist die Lampe eingeschaltet. Der Startbildschirm wird für ca. -
Seite 27: Projizieren
Projizieren Projizieren Überprüfen Sie die Verbindungen der Peripheriegeräte und des Netzkabels ( Seite 24), und schalten Sie die Æ Stromzufuhr ein ( Seite 26), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status Æ des Bildes ein. -
Seite 28: Grundlegende Bedienfunktionen Über Die Fernbedienung
Grundlegende Bedienfunktionen über die Fernbedienung Grundlegende Bedienfunktionen über die Fernbedienung Taste <INFO.> Drücken Sie diese Taste, um das Menü [Information]. Taste Drücken Sie die Tasten <INFO.> auf der Fernbedienung. Hinweis Weitere Informationen finden Sie unter „ Information“ Æ Seite 41) Taste <FREEZE> Mit dieser Funktion können Sie vorübergehend das Bild auf dem Bildschirm der externen Geräte einfrieren. -
Seite 29: Taste
Grundlegende Bedienfunktionen über die Fernbedienung Taste <IMAGE> Taste <MUTE> Drücken Sie diese Taste, um das Menü [Bildmodus] Drücken Sie diese Taste, um den Ton vorübergehend anzuzeigen, und die Einstellungen des Bildes zu auszuschalten. ändern. Taste Taste Drücken Sie die Taste <MUTE> auf der Drücken Sie die Taste <IMAGE>... -
Seite 30: Einstellungen
Einstellungen Bildschirmmenüs Bildschirmmenüs Menübedienung Bedienschritte Drücken Sie die Taste <MENU> auf der Fernbedienung oder dem Bedienfeld. Das Hauptmenü wird angezeigt. Verwenden Sie ▲▼, um eine Option im Hauptmenü auszuwählen. Die gewählte Option ist in Orange markiert. Drücken Sie ►. Optionen im Untermenü können ausgewählt werden. Verwenden Sie ▲▼, um eine Option im Untermenü... -
Seite 31: Menüstruktur
Bildschirmmenüs Menüstruktur Hauptmenü Untermenü 2. Untermenü Standardwert Bereich Bildmodus Brillant / PC / Film / Spiel / Benutzer White / Light Yellow / Light Blue / Pink / Wandfarbe White Dark Green Helligkeit 0 ~ 100 Kontrast 0 ~ 100 Schärfe 0 ~ 31 Bild... - Seite 32 Bildschirmmenüs Hauptmenü Untermenü 2. Untermenü Standardwert Bereich Auto-Quelle Aus / Ein Eingabe HDMI, Computer, Video Autom. aus (Min) 0 ~ 120 Lampenstunden (Normal) Lampenstunden (ÖKO) Lampenlebenszeit- Aus / Ein Lampeneinstellungen Erinnerg. Normal / AUTO / Lampenstrommod Normal ÖKO Option Lampenstd. lösch Ja / Nein Nein Große Höhe...
-
Seite 33: Bild
Bild Bild Wandfarbe Wählen Sie aus dem Hauptmenü die Option [Bild] (siehe „Menübedienung“ auf Seite 30), Wählen Sie die geeignete Farbe für eine und wählen Sie dann die Option aus dem Wandprojektion. Untermenü. Drücken Sie ▲▼, um die [Wandfarbe] auszuwählen. Drücken Sie ►... -
Seite 34: Schärfe
Bild Schärfe Gamma Sie können die Schärfe des projizierten Bildes einstellen. Stellen Sie die Gamma-Tabelle ein, wenn die dunklen oder hellen Bildbereiche nicht scharf angezeigt werden. Drücken Sie ▲▼, um [Schärfe] Drücken Sie ▲▼, um das [Gamma] auszuwählen. auszuwählen. Drücken Sie ► , um das Drücken Sie ►... -
Seite 35: Bildschirm
Bildschirm Bildschirm Hinweis Wählen Sie aus dem Hauptmenü die Option Wenn ein Seitenverhältnis ausgewählt wird, das sich vom [Bildschirm] (siehe „Menübedienung“ auf Seitenverhältnis für das Eingangssignal unterscheidet, Seite 30), und wählen Sie dann die Option aus weichen die Bilder von den Originalen ab. Beachten Sie dem Untermenü. -
Seite 36: Position
Bildschirm V. Position Vorgang Bild Drücken Sie ▲► auf Verschiebt die Position des projizierten Bildes vertikal. der Fernbedienung oder Drücken Sie ▲▼, um [V.Position] ► auf dem Bedienfeld, auszuwählen. um den oberen Bereich der Trapezkorrektur Drücken Sie ► , um das einzustellen. Anpassungsdialogfeld anzuzeigen. Drücken Sie ◄►, um den Pegel einzustellen. Drücken Sie ▼◄... -
Seite 37: Einstellung
Einstellung Wählen Sie aus dem Hauptmenü die Option Keine Untertitel anzeigen. [Einstellung] (siehe „Menübedienung“ auf Zeigt die Daten CC1 an. Seite 30), und wählen Sie dann die Option aus Zeigt die Daten CC2 an. dem Untermenü. Zeigt die Daten CC3 an. Zeigt die Daten CC4 an. -
Seite 38: Remote Id
Sie darauf, dass die ID-Kennung der Fernbedienung zur Fernbedienungs-ID-Kennung im Projektor passt. (ÆSeite 18) Logo Stellen Sie diese Funktion so ein, dass das Panasonic-Logo beim Einschalten des Projektors angezeigt wird. Drücken Sie ▲▼, um das [Logo] auszuwählen. Drücken Sie ►, um das Dialogfenster „Einstellung“... -
Seite 39: Audio
Audio Im Standby-Modus (Audio) Wählen Sie aus dem Hauptmenü die Option [Audio] (siehe „Menübedienung“ auf Seite 30), und wählen Sie dann die Option aus Diese Funktion schaltet das Ausgangsaudiosignal dem Untermenü. vom Anschluss <VARIABLE AUDIO OUT> im Standby-Modus EIN/AUS. Drücken Sie ▲▼, um [Im Standby- Modus (Audio)]. -
Seite 40: Auto-Quelle
Option Option Drücken Sie ▲▼, um den zu suchenden Wählen Sie aus dem Hauptmenü die Option Eingang auszuwählen und drücken Sie ►. [Option] (siehe „Menübedienung“ auf Der mit einem Häkchen markierte Eingang wird Seite 30), und wählen Sie dann die Option aus gesucht, wenn [Auto-Quelle] auf [Ein] gesetzt ist. -
Seite 41: Große Höhe
Option Lampenstrommod Information Auswahl des gewünschten Lampenleistungsmodus für unterschiedliche Situationen. Zeigt die Eingangssignalquelle und die Drücken Sie ▲▼, um [Lampenstrommod] Einstellstatusinformationen des Projektors an. Drücken Sie ▲▼, um [Information] auszuwählen. auszuwählen. Drücken Sie ► , um das Dialogfeld Drücken Sie ► , um das Eingabefeld Einstellung anzuzeigen. -
Seite 42: Wartung
Wartung Zum Anzeigenstatus Zum Anzeigenstatus Falls eine Anzeige leuchtet Wenn ein Problem im Projektor auftritt, weisen die Anzeigen <TEMP> und/oder <LAMP> darauf hin. Gehen Sie mit den angegebenen Problemen folgendermaßen um. Achtung Schalten Sie vor dem Ergreifen einer Maßnahme die Stromversorgung entsprechend der Anleitung in [Ausschalten des Projektors] ab ( Æ... -
Seite 43: Wartung/Austausch
Wartung/Austausch Vor der Reinigung/dem Austausch der Einheit Wenn Sie Teile warten oder ersetzen, achten sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Æ Sie den Netzstecker aus der Steckdose ( Seiten 24, 26). Æ Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Projektor ausschalten“ ( Seite 26) beachten, bevor Sie die Stromzufuhr herstellen. -
Seite 44: Austausch Der Einheit
Die Lampeneinheit ist ein Verschleißteil. Die Helligkeit nimmt mit der Nutzungsdauer ab. Daher ist es erforderlich, die Lampeneinheit regelmäßig zu ersetzen. Die geschätzte Betriebsdauer vor einem Austausch beträgt 4.500 Stunden für PT-LX300E und 5.000 Stunden für PT-LX270E. Diese Angabe kann sich jedoch abhängig von den einzelnen Lampeneigenschaften, Nutzungsbedingungen und der Installationsumgebung verkürzen. -
Seite 45: J Austauschen Der Lampeneinheit
Wartung/Austausch Austauschen der Lampeneinheit Achtung Wenn der Projektor an einer Decke montiert ist, halten Sie Ihr Gesicht beim Arbeiten nicht in die Nähe des Projektors. Bringen Sie die Lampeneinheit und die Lampeneinheit-Abdeckung sicher an. Wenn beim Einbauen der Lampe Schwierigkeiten auftreten, entfernen Sie die Lampe noch einmal, und wiederholen Sie den Versuch. -
Seite 46: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Überprüfen Sie folgende Punkte. Ausführliche Informationen finden Sie auf den entsprechenden Seiten. Problem Ursache Siehe Seite Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet Der Schutzschalter wurde ausgelöst. — sich nicht ein. Leuchtet oder blinkt die <LAMP>-Anzeige, <ON(G)/STANDBY(R)>- 25, 42 Anzeige oder <TEMP>-Anzeige? Die Lampenabdeckung ist nicht richtig angebracht. - Seite 47 2. Drücken Sie die entsprechenden Tasten, die unten für die Notebook- Hersteller aufgeführt sind, um ein Signal vom Notebook an den Projektor zu senden. Teilweise Anzeige, Rollen oder falsch — Panasonic [Fn]+[F3] SAMSUNG [Fn]+[F4] dargestelltes Bild Gateway [Fn]+[F4] Acer [Fn]+[F5] SHARP [Fn]+[F5] TOSHIBA ...
- Seite 48 Fehlerbehebung Problem Ursache Siehe Seite Staubfilter-Erinnerungsmeldung: Diese Meldung wird angezeigt, wenn der Projektor den Zählerstand erreicht, der unter [Staubfilter-Erinnerung] eingestellt wurde. Reinigen Sie in diesem Fall die Luftfilter oder tauschen Sie sie aus. Warnmeldung Gebläse-blockiert: Meldungen werden angezeigt Diese zeigt an, dass das Gebläse während der Projektion angehalten hat und der Projektor in Kürze ausgeschaltet wird. Ziehen Sie den Netzstecker aus der Netzsteckdose und wenden Sie für Details an Ihren Händler.
-
Seite 49: Anhang
Anhang Anhang Anhang Serieller Anschluss Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Anschluss Anschlüsse am Projektor Mini-DIN 3-polig (weiblich) Computer Mini-DIN 3-polig (Männchen) Kommunikationskabel (gerade) Stiftzuweisungen und Signalnamen Mini-DIN 3-polig Stiftnr. Signalname Außenansicht (weiblich) Kommunikationseinstellungen... -
Seite 50: J Grundformat (Mit Unterbefehl)
Anhang Grundformat Die Übertragung beginnt mit STX und wird dann mit dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie je nach Befehl die entsprechenden Parameter hinzu. Doppelpunkt (1 Byte) Start 3 Befehlszeichen Parameter Ende (1 Byte) (3 Byte) (Länge nicht festgelegt) (1 Byte) Wenn ein Befehl ohne Parameter gesendet wird, muss der Doppelpunkt (:) nicht verwendet werden. - Seite 51 Anhang Steuerungsbefehle Bei der Bedienung des Projektors über einen Computer stehen folgende Befehle zur Verfügung: [Projektor-Steuerbefehl] Befehl Bedeutung Bemerkungen Stromzufuhr <EIN> Stromversorgung <AUS> (Parameter) VID = Video Eingangswahl RG = Computer HD1 = HDMI Schaltet zeitweise Projektion und Ton aus. Funktion AV Senden des Befehls schaltet [EIN]/[AUS].
-
Seite 52: Andere Anschlüsse
Anhang Andere Anschlüsse Stiftbelegung und Signalnamen des Anschlusses <COMPUTER IN> Stiftnr. Signalnamen Außenansicht G/G SYNC/Y + 5 V DDC-Daten HD/SYNC : Nicht zugewiesen DDC-Uhr : Masse-Anschlüsse Stiftzuweisungen und Signalnamen des <MONITOR OUT>-Anschlusses Stiftnr. Signalnamen Außenansicht G/G SYNC/Y HD/SYNC : Nicht zugewiesen : Masse-Anschlüsse Stiftzuweisungen und Signalnamen des <HDMI IN>-Anschlusses Stiftnr. -
Seite 53: Liste Der Kompatiblen Signale
Anhang Liste der kompatiblen Signale Die folgende Tabelle gibt die mit den Projektoren kompatiblen Signaltypen an. Format : V = VIDEO, R = RGB, Y = YP , H = HDMI Abtastfrequenz Plug and play * Anzeigeauflösung Modus Taktfrequenz Format (Punkte) H (kHz) V (Hz) - Seite 54 Anhang Abtastfrequenz Plug and play * Anzeigeauflösung Modus Taktfrequenz Format (Punkte) H (kHz) V (Hz) COMPUTER HDMI (MHz) 63,98 60,0 108,00 SXGA 1 280 x 1 024 79,98 75,0 135,00 91,15 85,0 135,00 1366 x 768 1 366 x 768 47,72 59,8 157,50...
-
Seite 55: Technische Angaben
Technische Angaben Technische Angaben Modellnr. PT- LX300E PT-LX270E Stromversorgung AC 100 V - 240 V 50/60Hz 100 V - 240 V 2,7 A - 1,0 A, 218 W 100 V - 240 V 2,4 A - 0,9 A, 218 W Leistungsaufnahme im Stand-by-Betrieb 0,5 W Wenn [VGA Out (Standby)]/[Im Standby-Modus (Audio)] alle auf [Aus] Leistungsaufnahme... - Seite 56 Technische Angaben Modellnr. PT-LX300E PT-LX270E 1 Sets, High-Density D-Sub 15-Pin (weibl.) [RGB Signal] 0,7 V [p-p] 75 Ω (Wenn G-SYNC: 1,0 V [p-p] 75 Ω) HD/SYNC TTL Hohe Impedanz, automatisch positiv-/negativ-kompatibel COMPUTER IN VD TTL Hohe Impedanz, automatisch positiv-/negativ-kompatibel Die Anschlüsse SYNC/HD und VD sind nicht konform mit 3 Value Composite SYNC Signal] Y: 1,0 V [p-p] einschließlich Synchronisierungssignal, P...
-
Seite 57: Abmessungen
Technische Angaben Abmessungen <Haupteinheit : mm> 118,7 167,7 10,5 63,0 125,5 Objektivmitte 55,0 110,0 286,3 88,2 Objektivmitte 3,7° Max. 100,6 42,4 44,3 Tatsächliche Abmessungen können abweichen. DEUTSCH -... -
Seite 58: Sicherheitsregeln Betreffend Aufhängevorrichtung
Sicherheitsregeln betreffend Aufhängevorrichtung Sicherheitsregeln betreffend Aufhängevorrichtung Aufhängevorrichtungen müssen von einem qualifizierten Fachmann installiert werden. Auch wenn die Garantieperiode noch nicht zu Ende ist, übernimmt der Hersteller keine Verantwortung für Risiken und Schäden, die aus der Verwendung von unsachgemäßen Deckenhalterungen bzw. aus den Umgebungsbedingungen entstehen. Entfernen Sie eine unbenutzte Aufhängevorrichtung ohne Verzögerung. Verwenden Sie ausschließlich einen Drehmomentschraubendreher und keine elektrischen Schraubendreher oder Schlagschraubendreher. -
Seite 59: Index
Index Index Abmessungen.........57 Lampeneinheit ........44 Wandfarbe ........33 Andere Anschlüsse ......52 Lampeneinstellungen .....40 Wartung/Austausch ......43 Anschlussbeispiel: Computer ..23 Lautstärke ........39 Wichtige Hinweise zur Sicherheit! ..2 Anschluss des Netzkabels....24 Liste der kompatiblen Signale ..53 Anschlüsse ........22 Logo..........38 Zubehör ..........13 Ausschalten des Projektors ....26 Zurück..........38 Auswahl des Eingangssignals ..27 Menüposition ........37... - Seite 60 Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2013 M0613HY0 -ST...
