Dell 2408WFP Benutzerhandbuch Seite 7

LUMA COMPOSITE CHROMA

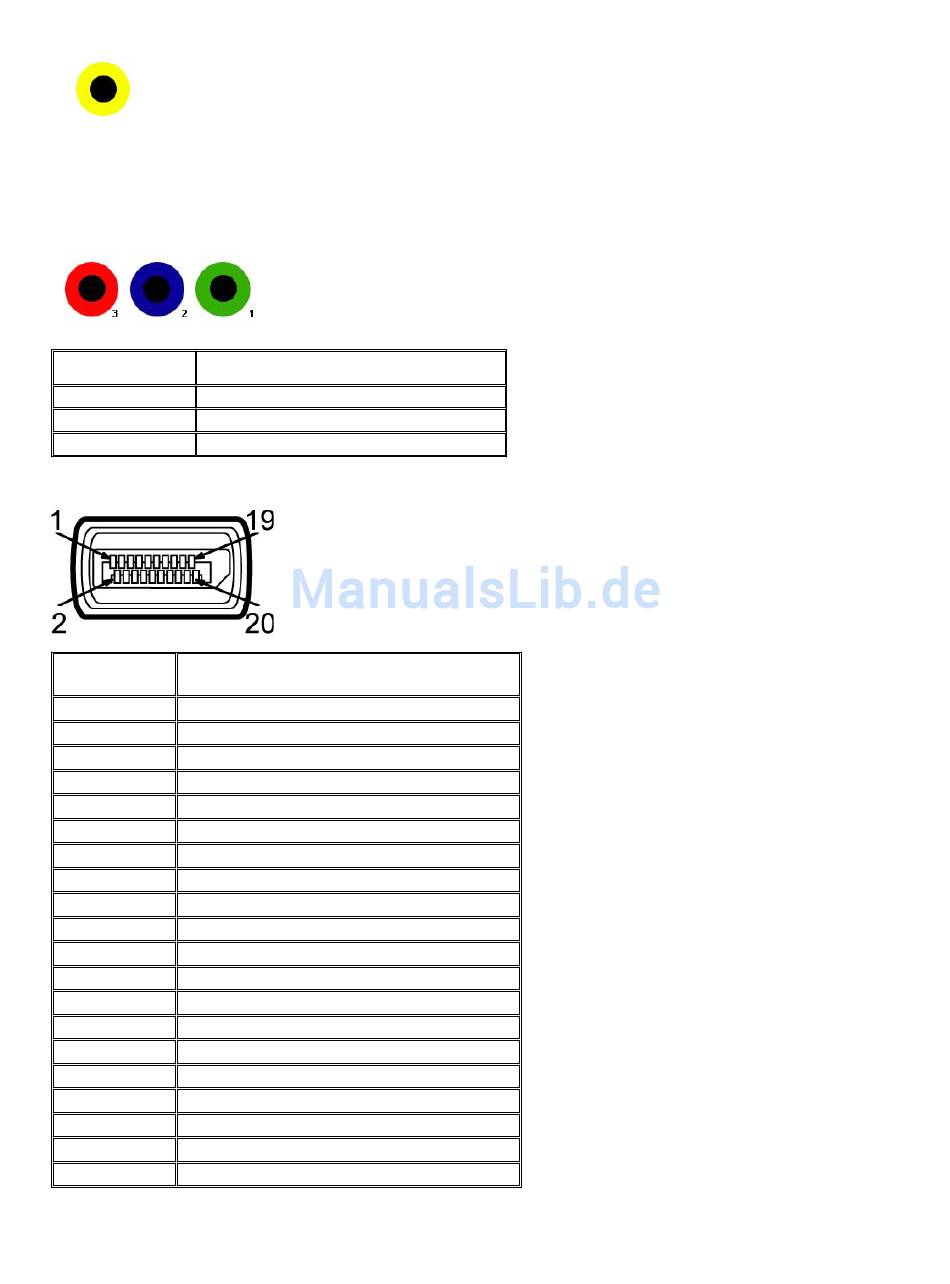

Component-Video-Anschlüsse
Stift-Nr. 3-poliges Ende des Signalkabels (Kabel nicht
enthalten)
1 Y (Helligkeitssignal)
2 Pb (Farbunterschiedsignal)
Pr (Farbunterschiedsignal)
3
DisplayPort-Anschluss
Stiftnummer 20-poliges Ende des Signalkabels
1 ML0(p)
2 GND
3 ML0(n)
4 ML1(p)
5 GND
6 ML1(n)
7 ML2(p)
8 GND
9 ML2(n)
10 ML3(p)
11 GND
12 ML3(n)
13 GND
14 GND
15 AUX(p)
16 GND
17 AUX(n)
18 HPD
19 Re-PWR
20 PWR
