Sicherheitshinweise WARNUNG: Die Verwendung von Bedienelementen, Einstellungen oder Verfahren, die in dieser Dokumentation nicht angegeben sind, birgt die Gefahr von Stromschlag sowie elektrischen und/oder mechanischen Risiken. • Platzieren Sie den Monitor auf einem stabilen Untergrund und gehen Sie sorgsam damit um. Der Bildschirm ist zerbrechlich und kann beschädigt werden, falls er herunterfällt oder Stößen ausgesetzt wird.
Über Ihren Monitor Lieferumfang Ihr Monitor wird mit den Komponenten in der nachstehenden Tabelle geliefert. Stellen Sie sicher, dass Sie alle Komponenten erhalten haben, und beachten Sie Dell kontaktieren falls etwas fehlen sollte.. HINWEIS: Einige Komponenten sind möglicherweise optional und nicht im Lieferumfang Ihres Monitors enthalten.
Seite 7
HDMI-Kabel DisplayPort(DP)-Kabel (DP auf DP) • Schnellstartanleitung • Informationen zu Sicherheit, Umwelt und Richtlinien Über Ihren Monitor...

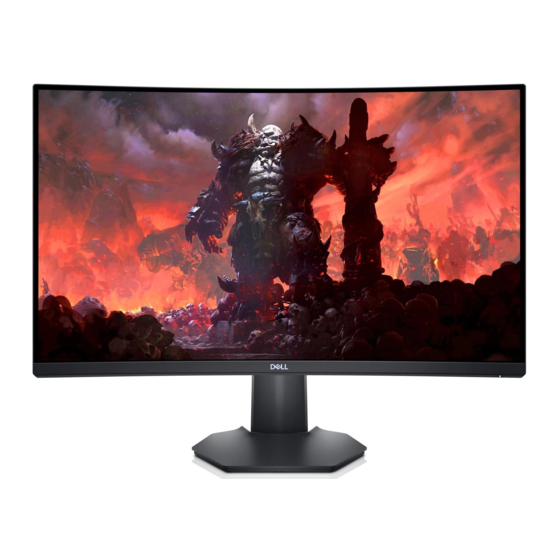

Produktmerkmale Dell 27 gewölbter Gaming-Monitor-S2722DGM hat eine Aktivmatrix, einen Dünnschichttransistor (TFT), eine Flüssigkristallanzeige (LCD) und eine LED- Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen: • 68,47 cm großer sichtbarer Bereich (diagonal gemessen), Auflösung von 2560 x 1440 (16:9) plus Vollbildunterstützung bei niedrigeren Auflösungen.
* 1 ms ist im MPRT-Modus erreichbar und reduziert sichtbare Bewegungsunschärfe und erhöht Bildreaktionsfähigkeit. Dies kann jedoch zu einigen leichten, sichtbaren visuellen Artefakten im Bild führen. Da sich Systemkonfigurationen und Spieleranforderungen unterscheiden, sollten Nutzer mit den verschiedenen Modi experimentieren, um die für sie am besten geeignete Einstellung zu ermitteln. Teile und Bedienelemente identifizieren Ansicht von vorne Markierung Beschreibung...
Informationen finden Sie unter Monitor bedienen. Etikett mit Strichcode, Beachten Sie dieses Etikett, falls Sie sich Seriennummer und an den technischen Support von Dell Service-Tag wenden müssen. Das Service-Tag ist ein einzigartiger alphanumerischer Identifikator, mit dem Dell-Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf Garantieinformationen zugreifen können.
Ansicht von unten Markierung Beschreibung Verwendung Netzanschluss Zum Anschließen des Stromkabels (im Lieferumfang Ihres Monitors enthalten). Steckplatz für Sichert den Monitor mit einem Sicherheitsschloss Sicherheitskabelschloss (separat erhältlich). Ständerverriegelung Zur Verriegelung des Ständers am Monitor mit einer Schraube (M3 x 6 mm, Schraube nicht im Lieferumfang enthalten).
Seite 12
Downlights Tippen Sie bei Abschluss der Monitoreinrichtung zum Ein-/Ausschalten der Downlights auf den Berührungssensor im unteren Bereich des Displays. Die Werkseinstellung ist Ein, sodass die Downlights nach Anschluss des Netzkabels aktiv sind (siehe Downlight). Über Ihren Monitor...
Technische Daten des Monitors Bildschirmtyp Aktivmatrix – TFT-LCD Paneltyp Vertikale Ausrichtung (VA) Seitenverhältnis 16:9 Sichtbare Bildabmessungen Diagonal 684,70 mm Aktiver Bereich Horizontal 596,73 mm Vertikal 335,66 mm Bereich 200301,7 mm Pixelabstand 0,2331 x 0,2331 mm Pixel pro Zoll (PPI) 108,79 Betrachtungswinkel Horizontal 178°...
Oben 7,68 mm Links/rechts 7,73 mm Unten 20,94 mm Anpassbarkeit Höhenverstellbarer Ständer 100 mm Neigen -5° bis 21° Kabelverwaltung Dell-Display-Manager- Easy Arrange (DDM) Kompatibilität und andere Tastenfunktionen Sicherheit Schlitz für Sicherheitsschloss (Kabelschloss separat erhältlich) Auflösungsspezifikationen Auflösungsspezifikationen HDMI DisplayPort Maximale voreingestellte...
Elektrische Spezifikationen Videoeingangssignale • Digitales Videosignal für jede Differentialleitung. Jede Differenzialleitung ist bei einer Impedanz von 100 Ohm bewertet. • Unterstützt DisplayPort/HDMI-Signaleingang Eingangsspannung/-frequenz/- 100 bis 240 V Wechselspannung / 50 oder strom 60 Hz ± 3 Hz / 1,5 A (maximal) Einschaltstrom 120 V: 30 A (max.) 240 V: 60 A (max.)
Physikalische Eigenschaften Anschlusstyp • Ein Display 1,2 Anschlüsse • Zwei HDMI-2,0-Anschlüsse • Ein Audiokopfhöreranschluss Signalkabeltyp • HDMI-Kabel(1,8 m) • DisplayPort-Kabel(1,8 m) Abmessungen (mit Ständer) Höhe (ausgezogen) 493,21 mm Höhe (eingezogen) 393,21 mm Breite 608,4 mm Tiefe 190,37 mm Abmessungen (ohne Ständer) Höhe 364,14mm Breite...
Umgebungseigenschaften Konformität mit Standards • RoHS-konform • BFR-/PVC-freier Monitor (externe Kabel ausgenommen) • Arsenfreies und quecksilberfreies Glas (nur für Panel) Temperatur Betrieb 0 bis 40°C Nicht im Betrieb -20 bis 60°C Feuchtigkeit Betrieb 10 bis 80% (nicht kondensierend) Nicht im Betrieb 5 bis 90 % (nicht kondensierend) Höhe Betrieb...
Während der Herstellung eines LCD-Monitors kann es vorkommen, dass ein oder mehrere Pixel dauerhaft in einem festen Zustand verbleiben. Dies ist kaum zu sehen und wirkt sich nicht auf Anzeigequalität oder Nutzbarkeit aus. Weitere Informationen zur Pixelrichtlinie von LCD-Monitoren finden Sie auf der Dell-Support-Seite unter: https://www.dell.com/pixelguidelines. Ergonomie WARNUNG: Unsachgemäße oder längere Nutzung der Tastatur kann zu...
Seite 22
• Passen Sie die Umgebungsbeleuchtung (Deckenbeleuchtung, Tischleuchten sowie Vorhänge oder Jalousien an Fenstern in der Nähe) so an, dass Reflexionen und Blendlicht am Monitorbildschirm minimiert werden. • Verwenden Sie einen Stuhl, bei dem der untere Rücken ausreichend gestützt wird. • Achten Sie bei Verwendung von Tastatur oder Maus darauf, Ihre Unterarme horizontal und Ihre Handgelenke in einer neutralen, bequemen Position zu halten.
Display handhaben und transportieren Achten Sie beim Anheben oder Transportieren des Monitors auf eine sorgfältige Handhabung, befolgen Sie die nachstehenden Richtlinien: • Schalten Sie Computer und Monitor aus, bevor Sie den Monitor bewegen oder anheben. • Trennen Sie alle Kabel vom Monitor. •...
• Drehen Sie den Monitor beim Anheben oder Bewegen nicht verkehrt herum, während Sie Ständer oder Basis halten. Andernfalls könnte der Monitor herunterfallen und Verletzungen verursachen. Wartungsanweisungen Ihren Monitor reinigen WARNUNG: Ziehen Sie vor Reinigung des Monitors das Monitornetzkabel aus der Steckdose. ACHTUNG: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.
Monitor aufstellen Ständer anschließen HINWEIS: Ständer und Basis sind bei Lieferung des Monitors ab Werk nicht angebracht. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.
Seite 26
4. Öffnen Sie die Schutzabdeckung am Monitor, damit Sie auf den VESA-Steckplatz am Monitor zugreifen können. 5. Schieben Sie die Riegel am Ständer in die Steckplätze an der rückseitigen Abdeckung des Displays und drücken Sie die Ständerbaugruppe nach unten, damit sie einrastet.
Seite 27
6. Halten Sie den Ständer und heben Sie den Monitor vorsichtig an, platzieren Sie ihn dann auf einem flachen Untergrund. HINWEIS: Halten Sie den Ständer beim Anheben des Monitors sicher fest, damit keine versehentlichen Schäden auftreten. 7. Heben Sie die Schutzabdeckung vom Monitor an. Monitor aufstellen...
Neigen und Höhe verstellen HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen. Wenn der Ständer am Monitor angebracht ist, können Sie den Monitor in den komfortabelsten Blickwinkel neigen.
Monitor anschließen WARNUNG: Befolgen Sie vor Beginn jeglicher Verfahren in diesem Abschnitt die Sicherheitshinweise. Hinweis: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an. Sie sollten die Kabel durch den Kabelverwaltungsschlitz führen, bevor Sie sie an den Monitor anschließen. So verbinden Sie Ihren Monitor mit dem Computer: 1.
DisplayPort-Kabel anschließen Kabel organisieren Nach Anschluss aller erforderlichen Kabel an Ihren Monitor und Computer (siehe Ihren Monitor anschließen zum Kabelanschluss), organisieren Sie alle Kabel wie oben dargestellt. Monitor aufstellen...
Monitor mit Kensington-Schloss sichern (optional) Der Schlitz des Sicherheitsschlosses befindet sich an der Unterseite des Monitors. (Siehe Steckplatz für Sicherheitsschloss) Weitere Informationen zur Verwendung des Kensington-Schlosses (separat erhältlich) finden Sie in der mit dem Schloss gelieferten Dokumentation. Sichern Sie den Monitor mit dem Kensington-Sicherheitsschlosse an einem Tisch. HINWEIS: Das Bild dient ausschließlich der Veranschaulichung.
Monitorständer entfernen ACHTUNG: Vermeiden Sie beim Entfernen des Ständers Kratzer am LCD- Bildschirm, indem Sie sicherstellen, dass der Monitor auf einem weichen, sauberen Untergrund liegt. HINWEIS: Die folgenden Anweisungen gelten nur für den mit Ihrem Monitor gelieferten Ständer. Falls Sie einen separat erworbenen Ständer anschließen möchten, befolgen Sie die mit dem entsprechenden Ständer gelieferten Anweisungen.
Wandmontage (optional) HINWEIS: Verbinden Sie den Monitor mit Schrauben (M4 x 10 mm) am Wandmontageset. Beachten Sie die mit dem VESA-kompatiblen Wandmontageset gelieferten Anweisungen. 1. Platzieren Sie den Monitor auf einem weichen Tuch oder Polster auf einem stabilen, flachen Tisch. 2.
Monitor bedienen Einschalten des Monitors Drücken Sie zum Einschalten des Monitors die Taste Joystick nutzen Nehmen Sie Anpassungen an Einstellungen mit dem Joystick an der Rückseite des Monitors vor. 1. Drücken Sie zum Einblenden des Hauptmenüs die Joystick-Taste. 2. Bewegen Sie den Joystick zum Umschalten zwischen Optionen nach oben/ unten/links/rechts.
Joystick Beschreibung • Drücken Sie die Taste bei eingeblendetem Menü zum Bestätigen der Auswahl oder zum Speichern der Einstellungen. • Drücken Sie die Taste bei ausgeblendetem Menü zum Einblenden des Hauptmenüs. Beachten Sie Auf das Menüsystem zugreifen. • Zur direktionalen 2-Wege- (rechts und links) Navigation. •...
Verwenden Sie diese Taste zum direkten Aufrufen der Einstellregler von Brightness/Contrast (Helligkeit/Kontrast). Schnelltaste: Brightness/Contrast (Helligkeit/Kontrast) Wenn Sie eine dieser Tasten drücken, erscheint die Statusleiste zur Anzeige der aktuellen Einstellungen einiger Funktionen. Dell 27 Gaming Monitor Voreingestellte Modi Smart HDR Reaktionszeit Dunkel Stabilisierung Standard Desktop Superschnell...
Bildschirmmenü verwenden Auf das Menüsystem zugreifen Symbol Menü und Beschreibung Untermenüs Game (Spiel) Personalisieren Sie über dieses Menü Ihr visuelles Gameplay-Erlebnis. Dell 27 Gaming Monitor Spiel Voreingestellte Modi Standard Helligkeit/Kontrast Spiel verbessern Modus Eingabe-Quelle AMD FreeSync Premium Pro Display Reaktionszeit...
Symbol Menü und Beschreibung Untermenüs • Game 1/Game 2/Game 3 (Spiel 1/Spiel 2/Spiel 3): Ermöglicht Ihnen die Anpassung der Farbeinstellungen entsprechend Ihren Gaming-Anforderungen. • ComfortView: Verringert die Intensität des vom Bildschirm emittierten blauen Lichts, damit Sie ein komfortableres Betrachtungserlebnis haben. WARNUNG: Zu den möglichen Langzeiteffekten des vom Monitor abgestrahlten blauen Lichts zählen Verletzungen, wie Augenüberlastung,...
Symbol Menü und Beschreibung Untermenüs Response Time Ermöglicht Ihnen die Einstellung von Response Time (Reaktionszeit) (Reaktionszeit) auf Fast (Schnell), Super Fast (Superschnell) , Extreme (Extrem)oder MPRT. HINWEIS: Zum Abschalten von MPRT, Quellenaktualisierungsrate muss 120 Hz oder mehr betragen. HINWEIS: Wenn MPRT eingeschaltet ist, wird FreeSync ausgeschaltet.
Symbol Menü und Beschreibung Untermenüs Brightness/ Verwenden Sie dieses Menü zur Aktivierung der Contrast Anpassung Helligkeit/Kontrast. (Helligkeit/ Dell 27 Gaming Monitor Kontrast) Spiel Helligkeit/Kontrast Eingabe-Quelle Display Audio Menü Individualisieren Weiteres 75 % 75 % S2722DGM Brightness Brightness (Helligkeit) passt die Luminanz der (Helligkeit) Hintergrundbeleuchtung an (Minimum 0;...
Symbol Menü und Beschreibung Untermenüs Input Source Wählen Sie über das Menü Input Source (Eingangsquelle) (Eingangsquelle) zwischen verschiedenen mit Ihrem Monitor verbundenen Videoeingängen. Dell 27 Gaming Monitor Spiel Helligkeit/Kontrast HDMI 1 Eingabe-Quelle HDMI 2 Display Autom. wählen Audio Eingabe-Quelle zurücks.
Seite 42
Symbol Menü und Beschreibung Untermenüs Display Passen Sie über das Menü Display (Anzeige) das Bild an. (Anzeige) Dell 27 Gaming Monitor Spiel Längen-/Seitenverhältnis 16:9 Helligkeit/Kontrast Eingangsfarbformat Eingabe-Quelle Schärfe Display Anzeige zurücks. Audio Menü Individualisieren Weiteres S2722DGM Aspect Ratio Passen Sie das Bildverhältnis auf 16:9, Auto Resize (Seitenverhältnis)
Seite 43
Symbol Menü und Beschreibung Untermenüs Audio Dell 27 Gaming Monitor Spiel Lautstärke Helligkeit/Kontrast Audioquelle Eingabe-Quelle Display Audio Menü Individualisieren Weiteres S2722DGM Volume Ermöglicht Ihnen die Einstellung der Lautstärke der (Lautstärke) Kopfhörerausgabe. Passen Sie die Lautstärke mit dem Joystick zwischen 0 und 100 an.
Seite 44
Symbol Menü und Beschreibung Untermenüs Menu (Menü) Wählen Sie diese Option zur Anpassung der Einstellungen des Bildschirmmenüs. Dazu zählen die Sprache der Bildschirmanzeige, die Anzeigedauer des Menüs usw. Dell 27 Gaming Monitor Spiel Sprache Deutsch Helligkeit/Kontrast Transparenz Eingabe-Quelle Timer Display Menü...
Symbol Menü und Beschreibung Untermenüs Personalize Dell 27 Gaming Monitor (Personalisieren) Spiel Direkttaste 1 Voreingestellte Modi Helligkeit/Kontrast Direkttaste 2 Dunkel Stabilisierung Eingabe-Quelle Direkttaste 3 Helligkeit/Kontrast Display LED der Ein-/Austaste Ein während Aktivität Audio Downlight Menü Personalisieren rücksetzen Individualisieren Weiteres S2722DGM Shortcut key 1 Wählen Sie zum Belegen der Schnelltaste zwischen...
Seite 46
Symbol Menü und Beschreibung Untermenüs Others Wählen Sie diese Option zur Anpassung der OSD- (Sonstiges) Einstellungen, wie DDC/CI, LCD conditioning (LCD- Konditionierung) usw. Dell 27 Gaming Monitor Spiel Info Anzeigen Helligkeit/Kontrast DDC/CI Eingabe-Quelle LCD-Konditionierung Display Firmware M3T101 Audio Servicemarkierung ABCDEFG Menü...
Seite 47
Zeigt die Firmware-Version Ihres Monitors. Service Tag Zeigt das Service-Tag. Das Service-Tag ist ein (Service-Tag) einzigartiger alphanumerischer Identifikator, mit dem Dell Produktspezifikationen identifizieren und auf Garantieinformationen zugreifen kann. HINWEIS: Das Service-Tag ist zudem auf ein Typenschild an der Rückseite der Abdeckung gedruckt. Reset Others...
Warnmeldungen Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, sehen Sie folgende Nachricht: Dell 27 Gaming Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 2560x1440, 165Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.
Seite 49
Wenn Sie die Helligkeit über den Standardwert (75 %) hinaus erhöhen, erscheint die folgende Meldung. Dell 27 Gaming Monitor Eine Einstellung auf diesen Wert erhöht den Stromverbrauch über den Standardwert hinaus. Möchten Sie fortfahren? Nein S2722DGM Wenn Sie eine andere Taste als die Ein-/Austaste drücken, erscheinen je nach ausgewähltem Eingang die folgenden Nachrichten:...
Seite 50
Dell 27 Gaming Monitor Kein HDMI 2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/S2722DGM S2722DGM Wenn Sie OSD-Elemente von Werksrücksetzung unter Sonstiges wählen, erscheint folgende Meldung: Dell 27 Gaming Monitor Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen?
Tasten an der Rückblende sperren Sie können die Tasten an der Rückblende sperren, damit nicht auf Menü und/oder Ein-/Austaste zugegriffen werden kann. So sperren Sie die Taste(n): 1. Halten Sie die Button 5 (Taste 5) vier Sekunden gedrückt, ein Menü wird am Bildschirm angezeigt.
Sie Ihr Service-Tag ein und laden Sie den aktuellsten Treiber Ihrer Grafikkarte herunter. Falls Sie einen Computer von einer anderen Marke als Dell nutzen: • Rufen Sie die Support-Webseite des Computerherstellers auf und laden Sie die aktuellsten Grafiktreiber herunter.
Hintergrund), falls der Monitor kein Videosignal erkennen kann und richtig funktioniert. Im Selbsttest-Modus bleibt die Betriebs-LED weiß. Je nach ausgewähltem Eingang rollt einer der nachstehend gezeigten Dialoge kontinuierlich durch den Bildschirm. Dell 27 Gaming Monitor Kein DP-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet.
Seite 54
Dell 27 Gaming Monitor Kein HDMI 2-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/S2722DGM S2722DGM 4. Dieses Feld erscheint auch während des normalen Systembetriebs, falls sich das Videokabel löst oder beschädigt ist. 5. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel erneut an;...
Integrierte Diagnostik Ihr Monitor hat ein integrierten Diagnosewerkzeug, mit dem Sie ermitteln können, ob die von Ihnen festgestellte Bildschirmanomalie ein inhärentes Problem mit Ihrem Monitor ist oder mit Ihrem Computer und Ihrer Videokarte in Zusammenhang steht. So führen Sie die integrierte Diagnose aus: 1.
• Schalten Sie das Gerät aus und wieder ein. weist Punkte • Dauerhaft inaktive Pixel sind ein natürlicher Defekt, der bei LCD-Technologie auftreten kann. • Weitere Informationen zur Monitorqualitäts- und Pixelrichtlinie von Dell finden Sie auf der Dell- Support-Seite unter: https://www.dell.com/pixelguidelines. Dauerhaft LCD-Bildschirm •...
Sicherheitsrelevante Sichtbare • Führen Sie keine Schritte zur Fehlerbehebung Probleme Anzeichen von durch. Rauch oder • Wenden Sie sich umgehend an Dell. Funken Intermittierende Fehlfunktionen • Stellen Sie sicher, dass das Videokabel zwischen Probleme treten Monitor Computer sicher angeschlossen ist.
Produktspezifische Probleme Problem Was Sie Mögliche Lösungen erleben Anzeige am Bild ist am • Prüfen Sie die Einstellung Seitenverhältnis im Bildschirm ist zu Bildschirm Bildschirmmenü Anzeige. klein zentriert, füllt • Setzen Sie den Monitor auf die aber nicht Werkseinstellungen zurück. den gesamten Anzeigebereich Der Monitor...
Bildschirmecke. 3. Klicken Sie neben dem Land-Auswahlmenü auf Kontakt. 4. Wählen Sie den geeigneten Service- oder Support-Link entsprechend Ihren Anforderungen. 5. Wählen Sie die für Sie geeignete Methode zur Kontaktaufnahme mit Dell. EU-Produktdatenbank für Energieetikett und Produktinformationsblatt S2722DGM: https://eprel.ec.europa.eu/qr/545250...
