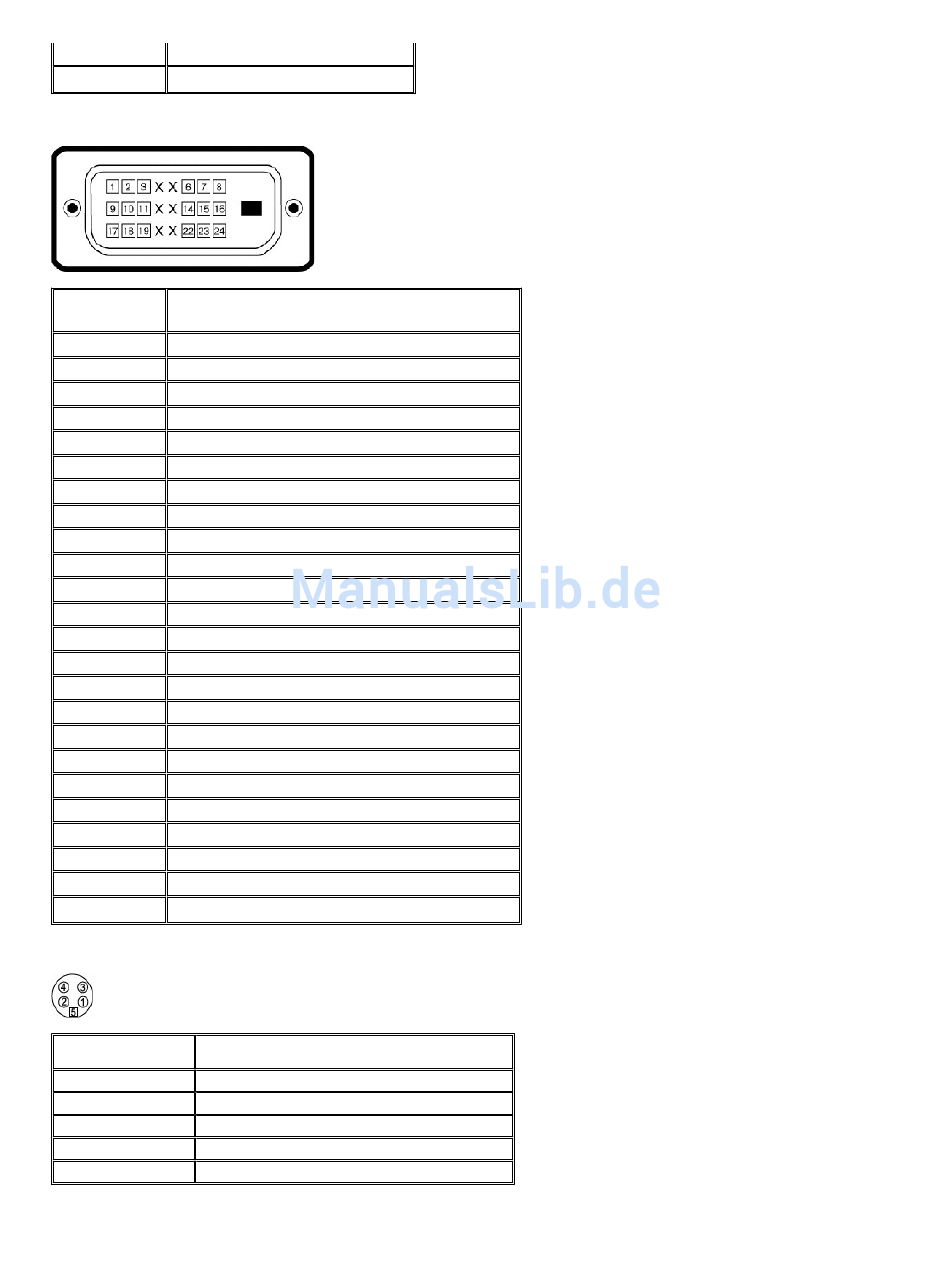

Dell 2408WFP Benutzerhandbuch Seite 6

14 V-Sync.
15 DDC-Takt
DVI-Stecker
Stift-Nr. 24-poliges Ende des Signalkabels
1 TMDS RX2-
2 TMDS RX2+
3 TMDS Masse
4 Erdfrei
5 Erdfrei
6 DDC-Takt
7 DDC-Daten
8 Erdfrei
9 TMDS RX1-
10 TMDS RX1+
11 TMDS Masse
12 Erdfrei
13 Erdfrei
14 +5V/+3,3V
15 Selbsttest
16 Hot Plug Detect
17 TMDS RX0-
18 TMDS RX0+
19 TMDS Masse
20 Erdfrei
21 Erdfrei
22 TMDS Masse
23 TMDS Takt+
24 TMDS Takt-
S-Video-Stecker
Stift-Nr. 5-poliges Ende des Signalkabels (Kabel nicht
enthalten)
1 MASSE
2 MASSE
3 LUMA
4 CHROMA
5 MASSE
Composite-Video-Stecker
