Verwandte Anleitungen für Rowi HWK 2000/3/1 Premium
Inhaltszusammenfassung für Rowi HWK 2000/3/1 Premium
- Seite 1 Wärmekonvektoren HWK 2000/3/1 Premium, 1 03 03 0054 HWK 2000/3/1 G Premium, 1 03 03 0055 HWK 2000/3/1 GZ Premium, 1 03 03 0056 DE Originalbetriebsanleitung Stand: Juni 2011...
-
Seite 2: Symbolerklärung
Sehr geehrte Kundin, sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause ROWI entschieden haben und danken Ihnen für das uns und unseren Produkten entgegengebrachte Vertrauen. Auf den folgenden Seiten erhalten Sie wichtige Hinweise, die Ihnen eine optimale und sichere Nutzung Ihres Wärmekonvektors erlauben. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Konformitätserklärung Produktbeschreibung Allgemeines Typenschild Anwendungsbereich und bestimmungsgemäße Verwendung Produktsicherheit Technische Daten Untersagte Anwendungsbereiche Sicherheitsinformationen 1.7.1 Allgemeine Sicherheitshinweise 1.7.2 Spezifische Sicherheitshinweise Vorbereitung des Produktes für den Betrieb Auspacken des Lieferumfanges Aufbewahren der Originalverpackung Aufstellen des Gerätes Betriebsanleitung Geräteübersicht Inbetriebnahme und Bedienung Einstellung der Zeitschaltuhr Abschalten des Gerätes Lagerung... -
Seite 4: Konformitätserklärung
Geräte aufgrund ihrer Konzipierung und Bauart, sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Sicher heits- und Gesundheitsanforderungen der EG-Richtlinien entsprechen. Bezeichnung des Gerätes: HWK 2000/3/1 Premium HWK 2000/3/1 G Premium HWK 2000/3/1 GZ Premium Wärmekonvektoren 2000 W Premium... -
Seite 5: Produktbeschreibung

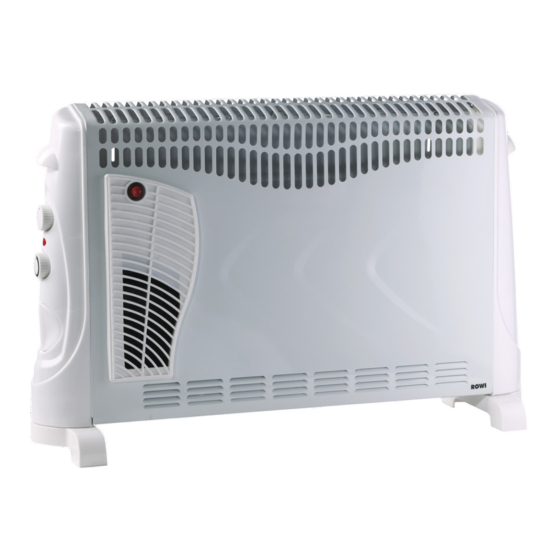

Produktbeschreibung Allgemeines Konvektor-Heizgeräte übertragen durch Konvektion erwärmte Luft in den Raum. Die von untern in den Heizkörper einströmende kühle Raumluft wird im Inneren des Konvektors mit Hilfe von Heizdrähten erwärmt. Die so erwärmte Luft strömt an der Oberseite des Gerätes geräuschlos in den Raum. -
Seite 6: Überhitzungsschutz
Gerät. In diesem Fall muss das Gerät durch einen Fachbetrieb instandgesetzt werden, um den weiteren sicheren Heizbetrieb sicher zu stellen. Zum Austausch defekter Teile und zum Einbau einer neuen Sicherung wenden Sie sich an das ROWI Service-Team. Technische Daten Model... -
Seite 7: Untersagte Anwendungsbereiche
Model HWK 2000/3/1 GZ Premium Artikel-Nummer 1 03 03 0056 Netzanschluss 220 - 240 V~50 Hz Max. Heizleistung 1800 - 2000 W Heizstufen 3 Stufen (750/1250/2000 W) Raumheizvermögen ca. 60 m³ (ausgehend von einer Raumhöhe von 2,4 m) Schutzklasse Aufbaumaß (L x B x H) 66,0 x 21,0 x 45,0 cm Produktgewicht 3,2 kg... - Seite 8 Mängel. Netzkabel prüfen. Verwenden Sie das Gerät nicht, wenn das Netzkabel Beschädigungen aufweist. Wenden Sie sich bei einer Beschädigung des Netzkabels unbedingt an das ROWI Service-Center. Netzkabel nicht zweckentfremden. Ziehen Sie das Gerät nicht am Kabel und benutzen Sie es nicht, um den Stecker aus der Steckdose zu ziehen.
-
Seite 9: 1.7.2 Spezifische Sicherheitshinweise
Ausschließlich Originalzubehörteile verwenden. Benutzen Sie zu Ihrer eigenen Sicher- heit nur Zubehör und Zusatzgeräte, die ausdrücklich in der Bedienungsanleitung angege- ben oder vom Hersteller empfohlen werden. Nicht im Ex-Bereich verwenden. Verwenden Sie das Gerät nicht in explosionsgefähr- deter Umgebung, in der sich Substanzen, wie z.B. brennbare Flüssigkeiten, Gase und insbesondere Farb- und Staubnebel, befinden. -
Seite 10: Vorbereitung Des Produktes Für Den Betrieb
P Decken Sie das Gerät niemals ab, um eine Überhitzung zu vermeiden. Achten Sie unbe- dingt darauf, dass die Lufteingangs- und Luftausgangsöffnungen stets frei zugänglich sind. P Dieses Heizgerät nicht mit einem Programmschalter, einem Zeitschalter oder irgendeiner anderen Einrichtung verwenden, die das Heizgerät automatisch einschaltet, da Brand- gefahr besteht, wenn das Heizgerät abgedeckt oder falsch aufgestellt wird. -
Seite 11: Betriebsanleitung
Betriebsanleitung Geräteübersicht Abb. 2: Geräteübersicht Bezeichnung Gebläsefunktion (modellabhängig) Heizstufenschalter Kontrolllampe Temperaturregler (Thermostat) Zeitschaltuhr (modellabhängig) Stützfüße Tab. 2: Gerätebeschriftung Inbetriebnahme Nachdem Entfernen der Verpackung und der Monatge kann das Gerät in Betrieb genom- men werden. Gehen Sie dabei wie folgt beschrieben vor: 1. -
Seite 12: Einstellung Der Zeitschaltuhr
Heizlüfter eine Heizleistung von 2000 W. Gebläsefunktion* Drücken Sie den Kippschalter auf Position „I“ um die Gebläsefunktion zu aktivieren. (* Nicht bei HWK 2000/3/1 Premium vorhanden) Tab. 2: Schaltstufen 3. Drehen Sie anschließend den Temperaturregler (siehe Abb. 2, Nr. 4) im Uhrzeigersinn auf „MAX“... -
Seite 13: Abschalten Des Gerätes
Aus-Stellung Befindet sich der schwarze Pfeil in dieser Position, ist die Zeitschaltuhr ausgeschaltet. Manuell Befindet sich der schwarze Pfeil in dieser Position, kann der Wärmekonvektor nur manuell ein- bzw. ausgeschaltet wer- den. Automatik Befindet sich der schwarze Pfeil in dieser Position, schaltet sich der Wärmekonvektor automatisch ein und aus. -
Seite 14: Wiederverpacken Für Private Transportzwecke
P Reinigen Sie den Wärmekonvektor nur mit einem trockenen, weichen Tuch.Verwenden Sie auf keinen Fall scharfe und/oder kratzende Reinigungsmittel. Instandhaltung Beachten Sie, dass bei Reparatur- und Wartungsarbeiten nur Originalteile verwendet wer- den dürfen. Wenden Sie sich ggf. an das ROWI Service-Center (siehe Kapitel 5). 14/24... -
Seite 15: Fehlersuche Und Reparatur
Fehlersuche und Reparatur Störung Mögliche Ursache(n) Abhilfe Das Gerät startet nicht. Kein Strom oder zu niedrige Stellen Sie sicher, dass der Spannung. Stecker in der Steckdose steckt. Überprüfen Sie die Netzspannung. Das Gerät ist nicht ange- Drehen Sie den schaltet. Heizstufenschalter auf Position „I“... -
Seite 16: Reinigung Und Instandhaltung Durch Qualifizierte Personen
Reinigung und Instandhaltung durch qualifizierte Personen Wartungsarbeiten, die nicht in Kapitel 4.2 - 4.3 aufgeführt sind, dürfen nur durch das ROWI Service-Center (siehe Kapitel 5) durchgeführt werden. Bei Wartungsarbeiten innerhalb der ersten 24 Monate, die von nicht durch ROWI autorisierten Personen und Unternehmen durchgeführt wurden, verfallen sämtliche Gewährleistungsansprüche. - Seite 17 Service-Leistung ggf. im Rahmen der Gewährleistung abgewickelt werden. P Service-Formular anbringen Befestigen Sie das ausgefüllte Service-Formular gut sichtbar, außen auf der Transport- verpackung. P Gerät einsenden Erst nach Rücksprache mit dem ROWI Service-Center senden Sie das Gerät an folgende Adresse: ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Service-Center Augartenstraße 3...
-
Seite 18: Online-Registrierung
Die Online-Registrierung Service kennt bei ROWI keine Grenzen. Deshalb bedanken wir uns mit einem umfang- reichen Online-Service bei unseren Kunden. Registrieren Sie sich und genießen Sie die vielen Vorzüge, die wir exklusiv für unsere Premium-Kunden bereithalten. Und so einfach geht’s: 1. - Seite 19 Pos. Bezeichnung Artikel-Nummer Wippschalter 4 03 03 0245 Luftauslass (modellabhängig) 4 03 03 0246 Vordere Gehäuseabdeckung 4 03 03 0247 Schaltknebel 4 03 03 0248 Abdeckung Kontrolllampe 4 03 03 0249 Temperaturregler 4 03 03 0250 Linke Gehäuseabdeckung 4 03 03 0251 Drehschalter 4 03 03 0252 Thermostat...
-
Seite 20: Entsorgung
Entsorgung Die Verpackung sowie sämtliche Verpackungsmaterialien bestehen aus umweltfreundlichen, zu 100 % recyclingfähigen Materialien. Korrekte Entsorgung dieses Produkts Innerhalb der EU weist dieses Symbol darauf hin, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Altgeräte enthalten wertvolle recyclingfähige Materi- alien, die einer Wiederverwertung zugeführt werden sollten und um der Umwelt bzw. - Seite 21 [ Notizen ] 21/24...
- Seite 22 [ Notizen ] 22/24...
- Seite 23 [ Notizen ] 23/24...
- Seite 24 Kontaktdaten ROWI Schweißgeräte und Elektrowerkzeuge Vertrieb GmbH Augartenstraße 3 76698 Ubstadt-Weiher Telefon +49 7253 9460-0 +49 7253 9460-60 E-Mail info@rowi.de www.rowi.de...
