INSTALLATIONS- UND BEDIENUNGSANLEITUNG
DE

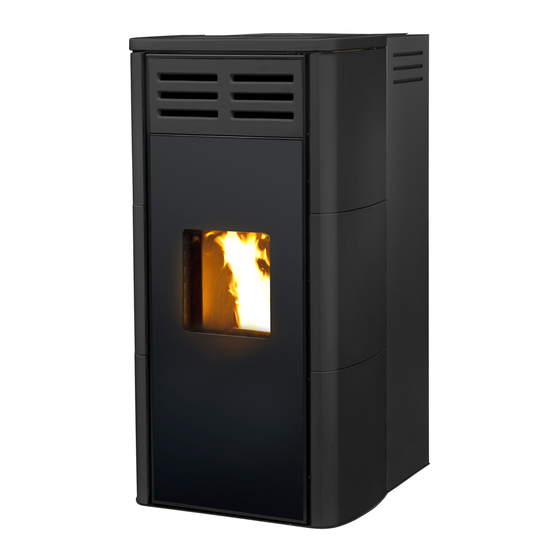

PELLET-OFEN
SWING HYDRO
PARTE 1 - VORSCHRIFTEN UND ZUSAMMENBAU
Übersetzung der Originalanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für MCZ Swing HYDRO

  • Seite 1 INSTALLATIONS- UND BEDIENUNGSANLEITUNG PELLET-OFEN SWING HYDRO PARTE 1 - VORSCHRIFTEN UND ZUSAMMENBAU Übersetzung der Originalanleitung...
  • Seite 2: Inhaltsverzeichnis

    INHALTSVERZEICHNIS INHALTSVERZEICHNIS ....................II EINLEITUNG .......................1 1-HINWEISE UND GARANTIEBEDINGUNGEN ..............2 2-INSTALLATION ......................9 3-ZEICHNUNGEN UND TECHNISCHE EIGENSCHAFTEN ...........18 4-INSTALLATION UND MONTAGE ................20 5-WASSERANSCHLUSS ....................31 6-ELEKTRISCHER ANSCHLUSS ..................36...
  • Seite 3: Einleitung

    Der Inhalt des vorliegenden Handbuchs ist rein technischer Natur und Eigentum von MCZ Group Spa. Kein Teil dieses Handbuchs darf ohne vorherige schriftliche Genehmigung von MCZ Group Spa ganz oder auszugsweise in andere Sprachen übersetzt und/oder in anderer Form bzw. durch mechanische oder elektronische Mittel adaptiert und/oder reproduziert werden, weder durch Fotokopieren, noch durch Aufzeichnungen oder anderes.
  • Seite 4: 1-Hinweise Und Garantiebedingungen

    1-HINWEISE UND GARANTIEBEDINGUNGEN SICHERHEITSHINWEISE • Die Installation, der elektrische Anschluss, die Überprüfung der Funktionstüchtigkeit und die Wartung dürfen ausschließlich von qualifiziertem und autorisiertem Personal durchgeführt werden. • Das Produkt unter Beachtung aller lokalen, nationalen und europäischen Normen installieren, die in der Ortschaft, in der Region oder im Staat gültig sind.
  • Seite 5: Die Pellets Nicht Von Hand In Die Brennschale Laden, Dadurch Könnte

    1-HINWEISE UND GARANTIEBEDINGUNGEN und verstanden haben. Fehler oder mangelhafte Einstellungen können zu Gefahrensituationen bzw. Funktionsstörungen führen. • Nicht auf das Gerät steigen oder Gegenstände darauf ablegen. • Keine Wäsche zum Trocknen auf das Gerät legen. Wäscheständer oder Ähnliches müssen in ausreichendem Abstand vom Gerät stehen. Brandgefahr! •...
  • Seite 6 1-HINWEISE UND GARANTIEBEDINGUNGEN jeder “Fehlzündung” muss vor einem erneuten Zündversuch entfernt werden. • Reinigung und Wartung des Feuerraums sind von wesentlicher Bedeutung, um Betriebsstörungen und Explosionen im Ofen vorzubeugen. Materialrückstände oder Verkrustungen sind von den Bohrungen des Feuerraums zu entfernen, die bei jeder Entleerung der Asche aus dem Ofen oder im Falle ausgebliebener Zündung zu reinigen sind.
  • Seite 7: Bestimmungsgemässer Gebrauch

    KUNDENDIENSTES IN VERBINDUNG TRETEN. INFO • Bei Auftreten von Problemen wenden Sie sich bitte an den Händler oder an einen qualifizierten, von MCZ autorisierten Techniker. Bei Reparaturarbeiten den Einsatz von Originalersatzteilen verlangen. • Ausschließlich den von MCZ empfohlenen Brennstoff verwenden (für Italien Pellets mit einem Durchmesser von 6 mm und für die anderen Länder Pellets mit einem Durchmesser von 6-8 mm), der ausschließlich durch ein automatisches System geladen werden...
  • Seite 8: Ausschlüsse

    1-HINWEISE UND GARANTIEBEDINGUNGEN Der Austausch der gesamten Einheit oder die Reparatur eines Bauteils, führt nicht automatisch zur Verlängerung der Garantiefrist. Sie bleibt unverändert. Unter Garantie wird der Austausch oder die kostenlose Reparatur der dur Herstellungsdefekte als fehlerhaft anerkannten Originalteile. Um die Garantie im Falle des Auftretens eines Defekts in Anspruch zu nehmen, muss der Käufer das Garantiezertifikat aufbewahren und es zusammen mit dem zum Kaufzeitpunkt ausgestellten Dokument dem technischen Kundendienst vorweisen.
  • Seite 9: Ersatzteile

    1-HINWEISE UND GARANTIEBEDINGUNGEN ERSATZTEILE Im Falle von Funktionsstörungen des Produktes wenden Sie sich an den Händler, der den technischen Kundendienst verständigen wird. Es dürfen ausschließlich Original-Ersatzteile eingesetzt werden. Der Händler bzw. der Kundendienst liefert Ihnen alle erforderlichen Hinweise zu den Ersatzteilen. Es wird empfohlen, die Bauteile nicht erst dann auszutauschen, wenn sie völlig vom Gebrauch verschlissen sind, sondern regelmäßige Inspektionen durchzuführen.
  • Seite 10: Vorschriften Für Die Installation

    1-HINWEISE UND GARANTIEBEDINGUNGEN VORSCHRIFTEN FÜR DIE INSTALLATION Das Produkt ist ein Ofen, der für den Betrieb mit Holzpellets vorgesehen ist. Es folgen einige europäische Bezugsnormen für die Installation des Produktes: EN 12828 Planung von Warmwasser-Heizungsanlagen CEI 64-8Elektrische Verbraucheranlagen mit Nennspannung nicht über 1000 V bei Wechselstrom bzw. 1500 V bei Gleichstrom. EN 1443 Allgemeine Standard Abgasanlagen EN 1856-12003 Metall-Rauchgasanlagen EN 1856-2 Rauchgaskanäle, Innenrohre und Verbindungsstücke aus Metall...
  • Seite 11: 2-Installation

    2-INSTALLATION Die in diesem Kapitel enthaltenen Angaben beziehen sich ausdrücklich auf die italienische Installationsnorm UNI 10683. Es sind in jedem Fall die in dem Land geltenden Bestimmungen zu beachten, in dem das Produkt installiert wird. PELLETS ALS BRENNSTOFF Pellets werden aus Sägespänen aus der Verarbeitung natürlichen, trockenen Holzes (ohne Lacke) hergestellt, die durch eine Matrize gepresst werden.
  • Seite 12: Vorbemerkung

    Ofens deutlich erhöht werden. Bei Holzfußböden ist ein entsprechender Funkenschutz vorzusehen, auf jeden Fall sind die geltenden nationalen Richtlinien einzuhalten. Nicht brennbare Wände Brennbare Wände SWING HYDRO A = 5 cm A = 10 cm B = 5 cm B = 10 cm Wenn der Fußboden aus brennbarem Material ist, empfehlen wir, einen Schutz aus nicht brennbarem Material zu verwenden (Stahl, Glas,...
  • Seite 13 2-INSTALLATION VORBEMERKUNG Das Kapitel Schornstein wurde gemäß den geltenden europäischen Normen verfasst (EN13384 - EN1443 - EN1856 - EN1457). Es liefert einige Angaben für die gute und korrekte Realisierung des Schornsteines, darf aber keinesfalls als Ersatz der geltenden Normen, in deren Besitz der qualifizierte Hersteller sein muss, angesehen werden. Überprüfen Sie bei den lokalen Behörden, ob einschränkende Vorschriften bezüglich der Verbrennungsluftregelung, der Rauchgasablassanlage einschließlich Schornstein vorliegen.
  • Seite 14: Technische Daten

    2-INSTALLATION TECHNISCHE DATEN Die Funktionstüchtigkeit des Schornsteins muss von einem dazu befähigten Techniker überprüft werden. Der Schornstein muss dicht gegen Rauchgase sein, einen vertikalen Verlauf ohne Einschnürungen haben, aus undurchlässigen Materialien für Rauch und Kondenswasser hergestellt sein, die thermisch isoliert und dazu geeignet sind, während ihrer gesamten Lebensdauer den normalen mechanischen Beanspruchungen standzuhalten (wir empfehlen Schornsteine in A/316 oder feuerfest mit doppelter isolierter Kammer mit rundem Querschnitt).
  • Seite 15: Abmessungen

    2-INSTALLATION DACH 60° DACH 45° 45° 60° A = MIN. 2,60 Meter A = MIN. 2,00 Meter ABBILDUNG 6 ABBILDUNG 5 B = ABSTAND > 1,20 Meter B = ABSTAND > 1,30 Meter C = ABSTAND < 1,20 Meter C = ABSTAND < 1,30 Meter D = O,50 Meter ÜBER DEN FIRST D = O,50 Meter ÜBER DEN FIRST E = 2,10 Meter...
  • Seite 16: Wartung

    2-INSTALLATION WARTUNG Der Schornstein muss immer sauber sein, da Ablagerungen von Ruß oder Verbrennungsölen den Querschnitt vermindern, und so den Zug behindern, wodurch die korrekte Funktionsweise des Ofens beeinträchtigt wird; sind diese Ablagerungen in großen Mengen vorhanden, können sie sogar zu Brand führen. Der Schornstein und der Schornsteinkopf müssen von einem qualifizierten Schornsteinfeger mindestens einmal im Jahr gereinigt und kontrolliert werden;...
  • Seite 17: Aussenluftöffnung

    2-INSTALLATION AUSSENLUFTÖFFNUNG Es ist Pflicht, eine geeignete Außenluftöffnung vorzusehen, die eine entsprechende Luftzufuhr für den korrekten Betrieb des Gerätes garantiert. Der Luftzustrom zwischen Außenbereich und Installationsraum kann direkt über eine Öffnung an der Außenwand des Raums erfolgen (vorzuziehende Lösung siehe Abbildung 9 a); oder aber indirekt, durch die kontinuierliche Luftentnahme aus den benachbarten Nebenräumen (siehe Abbildung 9 b).
  • Seite 18: Anschluss An Den Schornstein

    2-INSTALLATION ABSTAND (Meter) Der Lufteinlass muss einen Abstand haben von: 1,5 m UNTER Türen, Fenstern, Rauchgasauslass, Zwischenräumen,… 1,5 m HORIZONTAL Türen, Fenstern, Rauchgasauslass, Zwischenräumen,… 0,3 m OBERHALB Türen, Fenstern, Rauchgasauslass, Zwischenräumen,… 1,5 m ENTFERNT VON Rauchgasaustritt ANSCHLUSS AN DEN SCHORNSTEIN Die Verbindung zwischen Gerät und Schornstein muss mit einem Rauchgaskanal gemäß...
  • Seite 19: Beispiele Für Eine Korrekte Installation

    2-INSTALLATION BEISPIELE FÜR EINE KORREKTE INSTALLATION 1. Installation von einem Schornstein Ø120mm mit einer vergrößerten Bohrung für den Durchgang des Rohrs von: mindestens 100 mm um das Rohr, wenn es mit nicht brennbaren Teilen wie Zement, Ziegel usw. zusammentrifft; oder mindestens 300mm um das Rohr herum (bzw.
  • Seite 20: 3-Zeichnungen Und Technische Eigenschaften

    3-ZEICHNUNGEN UND TECHNISCHE EIGENSCHAFTEN ZEICHNUNGEN UND EIGENSCHAFTEN ABMESSUNGEN OFEN SWING HYDRO...
  • Seite 21 3-ZEICHNUNGEN UND TECHNISCHE EIGENSCHAFTEN TECHNISCHE DATEN SWING HYDRO Nominale Nutzleistung 24,8 kW (21328 kcal/h) Nominale Nutzleistung (H 22,7 kW (19522 kcal/h) Minimale Nutzleistung 6,0 kW (5160 kcal/h) Minimale Nutzleistung (H 5,0 kW (4300 kcal/h) Max. Wirkungsgrad 91,6% Min. Wirkungsgrad 95,1% Max.
  • Seite 22: 4-Installation Und Montage

    4-INSTALLATION UND MONTAGE VORBEREITUNG UND AUSPACKEN Die Verpackung besteht aus einer Schachtel aus recycelbarem Karton RESY, recycelbaren Einsätzen aus EPS-Schaum, Palette aus Holz. Alle Verpackungsmaterialien können für einen ähnlichen Gebrauch wiederverwendet oder gemäß der geltenden Normen als Siedlungsabfälle entsorgt werden. Nach dem Auspacken die Integrität des Gerätes überprüfen. Wir empfehlen, das gesamte Handling mit geeigneten Mitteln auszuführen, und dabei die geltenden Normen bezüglich der Sicherheit zu berücksichtigen.
  • Seite 23 4-INSTALLATION UND MONTAGE Der Ofenkorpus oder Monoblock darf ausschließlich aufrecht stehend und mit einem Hubwagen transportiert werden. Es ist besonders darauf zu achten, dass die Tür und ihre Glasscheibe vor Beschädigungen geschützt werden. Die Geräte sind stets vorsichtig zu bewegen. Nach Möglichkeit den Ofen in der Nähe seines vorgesehenen Standorts auspacken. Das Verpackungsmaterial ist weder giftig noch schädlich und bedarf daher keiner speziellen Entsorgungsmaßnahmen.
  • Seite 24: Montage Der Frontplatte

    4-INSTALLATION UND MONTAGE MONTAGE DER FRONTPLATTE Der Ofen wird mit separat verpackten Keramiteilen geliefert. Insgesamt handelt es sich um 8 Stücke (3+3 seitlich, 1 vorn und 1 Topplatte) Der erste Vorgang ist das Einfügen der Platte "B" vorn: • Die drei Schrauben (Teil U) am oberen Profil ("A") und die seitliche Schraube (Teil V)lockern •...
  • Seite 25: Monbtage Der Seitlichen Platten

    4-INSTALLATION UND MONTAGE MONBTAGE DER SEITLICHEN PLATTEN Bevor die seitlichen Platten montiert werden, müssen die Schrauben der Befestigungsbügel gelockert werden. • Als Erstes verschiebt man vorübergehend die beiden vorderen Gummiteile, die als Auflage für die Topplatte dienen (Detail P). • Die beiden Schrauben oben am vorderen Bügel lockern (Detail Q) •...
  • Seite 26 4-INSTALLATION UND MONTAGE UNTERE SEITENWAND Man nimmt, wie auf der Abbildung, die mit DX1 gekennzeichnete Platte: • Immer so vorgehen, dass die Bohrung am Bügel der Platte in die Haken an den Bügeln am Sockel des Ofens gelangt • Die oberen Haken einrasten lassen •...
  • Seite 27 4-INSTALLATION UND MONTAGE MITTLERE SEITENPLATTE Auch in diesem Fall die mit DX2 gekennzeichnete Keramikplatte in die Hand nehmen und sie in die unteren Haken einführen, die bereits mit der unteren Keramikplatte befestigt sind. Die oberen Haken einrasten lassen und die Schrauben anziehen. Auch auf dem oberen Profil der mittleren Keramikplatte müssen die beiden Filzstücke Pos.
  • Seite 28: Obere Seitliche Platte

    4-INSTALLATION UND MONTAGE OBERE SEITLICHE PLATTE Die Keramikplatte DX3 auf die Haken der unteren bereits befestigten Bügel legen; den vorderen Bügel leicht anheben und den Haken von oben nach unten einrasten lassen, beim hinteren Bügel dagegen von unten nach oben. Auch in diesem Fall die Ausrichtung der unteren Platten prüfen und die Schrauben der Bügel anziehen.
  • Seite 29: Details Der Befestigung Der Platten

    4-INSTALLATION UND MONTAGE DETAILS DER BEFESTIGUNG DER PLATTEN Die Seitenwände aus Keramik sind bereits komplett mit Bügeln für die Befestigung versehen, das folgende Bild zeigt die Einhakdetails zwischen dem Bügel der Keramikplatte und dem Bügel des Ofenkörpers. Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten...
  • Seite 30: Montage Der Oberen Top-Platte Aus Keramik

    4-INSTALLATION UND MONTAGE MONTAGE DER OBEREN TOP-PLATTE AUS KERAMIK Die Topplatte "C" montieren, indem sie auf die vier oberen Gummiteile gelegt wird. Die Unterseite der Top-Platte aus Keramik ist mit vier kleinen Vertiefungen versehen, in die die Gummiteile passen. Achtung! Die vorderen Gummiteile in die ursprünglichen Bohrungen einsetzen. POSITIONIERUNG TOPPLATTE...
  • Seite 31: Beschicken Mit Pellets

    4-INSTALLATION UND MONTAGE BESCHICKEN MIT PELLETS Die Brennstoffzufuhr wird von oben ausgeführt, indem man die Klappe öffnet. Das Pellet langsam in den Behälter einfüllen. Im Falle der Pelletbeladung bei in Betrieb stehendem Ofen, die Klappe des Behälters mit der mit dem Ofen mitgelieferten Kalten Hand öffnen.
  • Seite 32: Sicherheit

    4-INSTALLATION UND MONTAGE SICHERHEIT IM FALLE EINES RAUCHAUTRITTS IN DEN RAUM ODER EINER DAS GERÄT BESCHÄDIGENDEN EXPLOSION IST FOLGENDERMASSEN VORZUGEHEN: DEN OFEN ABSCHALTEN, DEN RAUM LÜFTEN UND UNVERZÜGLICH MIT DEM INSTALLTEUR / TECHNIKER DES KUNDENDIENSTES IN VERBINDUNG TRETEN. Schulung der Benutzer Der mit der Installation und Inbetriebnahme beauftragte Techniker MUSS STETS den Besitzer / Endbenutzer genau über das Gerät unterrichten.
  • Seite 33: 5-Wasseranschluss

    5-WASSERANSCHLUSS ANSCHLUSS HYDRAULISCHE ANLAGE WICHTIG! Der Anschluss des Ofens an die hydraulische Anlage darf AUSSCHLIESSLICH von Fachpersonal ausgeführt werden, das die Installation kunstgerecht ausführen kann, und die geltende Gesetzgebung im Benutzerland berücksichtigt. Der Hersteller lehnt jede Haftung ab für Schäden an Personen und Sachen, oder für mangelndes Funktionieren, falls der oben genannten Anweisung nicht Folge geleistet wird.
  • Seite 34 5-WASSERANSCHLUSS WASSERKREIS-SET Der Heizkessel ist mit einem kompletten Set zur Trinkwassererwärmung ausgestattet. Dieses besteht aus: • Plattenwärmetauscher • 3-Wege-Umleitventil • Durchflusswächter • Rohre und Anschlussstücke Das bereits beim Hersteller vormontierte Set erwärmt das aus der Wasserleitung der Wohnung kommende Trinkwasser. Wenn durch Öffnen eines Wasserhahns warmes Wasser angefordert wird, betätigt der eingebaute Durchflusswächter das Umleitventil, um das im Heizkessel enthaltene warme Wasser zum Plattenwärmetauscher zu leiten.
  • Seite 35 5-WASSERANSCHLUSS Das Sicherheitsventil (6) ist stets an eine Wasserabflussleitung anzuschließen. Das Rohr muss geeignet sein, die hohe Temperatur und den Druck des Wassers auszuhalten. Technischer Dienst - Vorbehaltene Rechte - Nachdruck verboten...
  • Seite 36: Spülen Der Anlage

    5-WASSERANSCHLUSS SPÜLEN DER ANLAGE Es ist obligatorisch, dass die Verbindungen durch drehbare Rohrstutzen leicht wieder getrennt werden können. Geeignete Absperrschieber an den Leitungen der Heizanlage montieren. Die Installation eines Sicherheitsventils an der Anlage ist obligatorisch. Um die Heizanlage vor schädlicher Korrosion, Ablagerungen oder Rückständen zu schützen, ist es äußerst wichtig, vor der Installation des Ofens die Reinigung der Anlage gemäß...
  • Seite 37: Eigenschaften Des Wassers

    5-WASSERANSCHLUSS EIGENSCHAFTEN DES WASSERS Die Eigenschaften des Wassers, mit dem man die Anlage füllt, sind extrem wichtig, um die Ablagerung von Mineralsalzen und die Krustenbildung in den Rohren, im Inneren des Heizkessels und in den Wärmetauschern zu vermeiden. Wir empfehlen daher, MIT DEM ZUSTÄNDIGEN KLEMPNER FOLGENDES ZU BERATEN: •...
  • Seite 38: 6-Elektrischer Anschluss

    6-ELEKTRISCHER ANSCHLUSS ELEKTRISCHER ANSCHLUSS Das Versorgungskabel zuerst an der Rückseite des Ofens und dann an die Wandsteckdose anschließen. Der Hauptschalter an der Seite darf nur zum Einschalten des Ofens betätigt werden; ansonsten sollte er ausgeschaltet bleiben. Bei längerer Nichtbenutzung des Ofens empfiehlt es sich, das Versorgungskabel des Ofens zu trennen. ELEKTRISCHER ANSCHLUSS DES OFENS.
  • Seite 40 Via La Croce 8 33074 Vigonovo di Fontanafredda (PN) – ITALY Telefon: 0434/599599 Fax: 0434/599598 Internet: www.mcz.it e-mail: info.red@mcz.it 8901508400 REV 3 20/11/2015...
