Intex SF20220R Benutzerhandbuch Seite 16

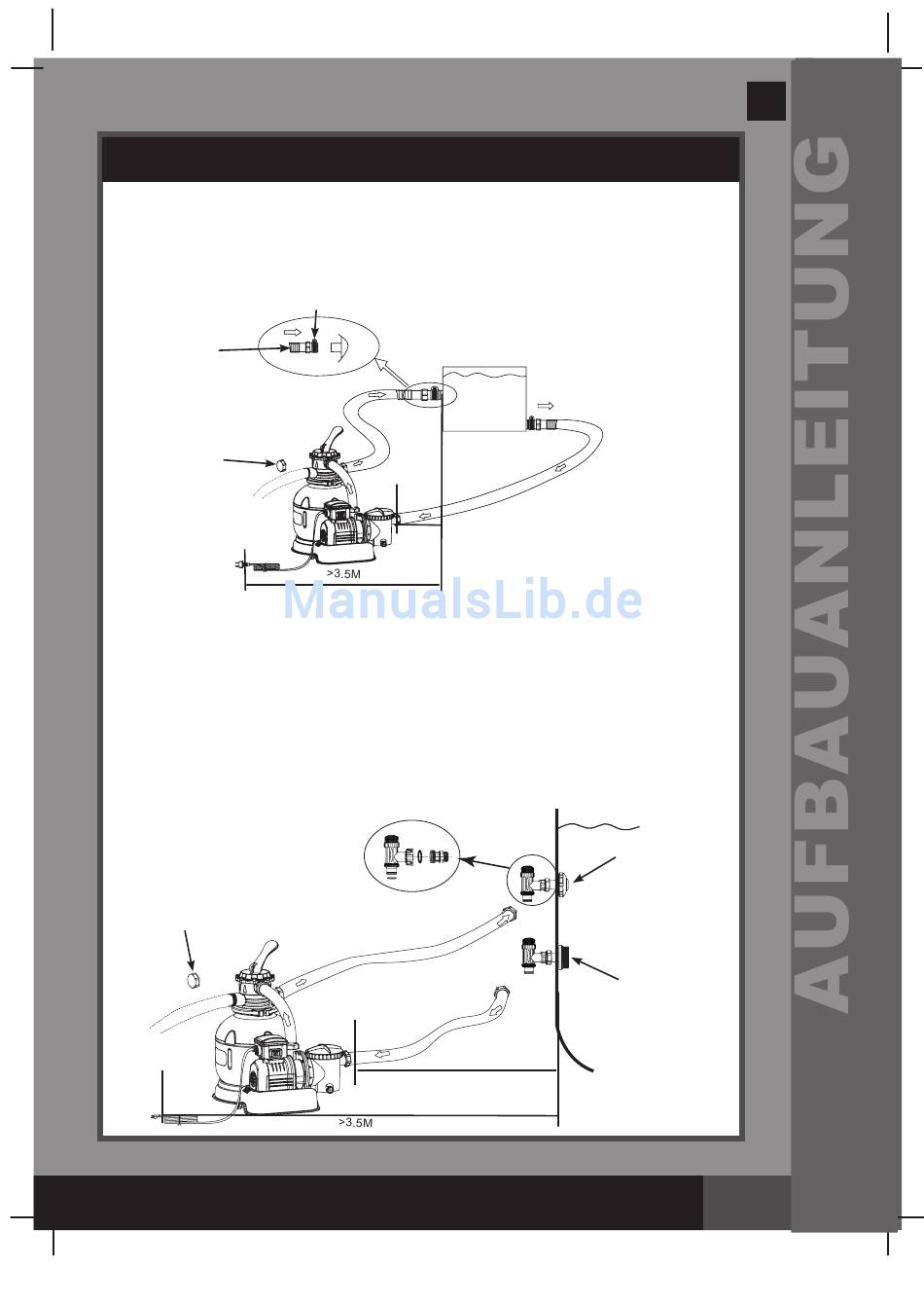

MONTAGE DES VERBINDUNGSSCHLAUCHES (Fortsetzung)
Für NICHT-INTEX-POOLS:
Geben Sie den Verbindungsschlauch (12) auf die Pooleinlauf/-abflusssstutzen und
befestigen Sie ihn sicher mit einer großen Schlauchklemme. Entfernen Sie die
Abflussabdeckung bevor Sie den Abwasserschlauch bzw. das Abwasserrohr
anbringen.
12
3
Für INTEX Pools Größe 16' und darunter:
1. Schrauben Sie die Ventilkolbenverbindung gegen den Uhrzeigersinn auf und
lösen Sie ihn vom Schraubfilterverbinder (26). Achten Sie darauf dass der
Stufendichtungsring (23) auf seinem Platz bleibt.
2. Nehmen Sie den Kolbenventilbausatz. Stellen Sie sicher dass der
Stufendichtungsring an der richtigen Stelle sitzt. Schließen Sie Adapter
B (28) an den Absperrschieber an.
3. Entfernen Sie den Dübel und bauen Sie dann den Schmutzfänger (29 & 31) an
der niedrigeren Stelle des hervorstehenden Schlauchanschlusses ein und die
Düse (29 & 30) an der oberen Stelle des hervorstehenden Schlauchanschlusses.
Anschluss B (28) passt über die eingebaute Siebverbindung (29).
4. Entfernen Sie die Abflussabdeckung bevor Sie den Abwasserschlauch bzw. das
Abwasserrohr anbringen.
3
