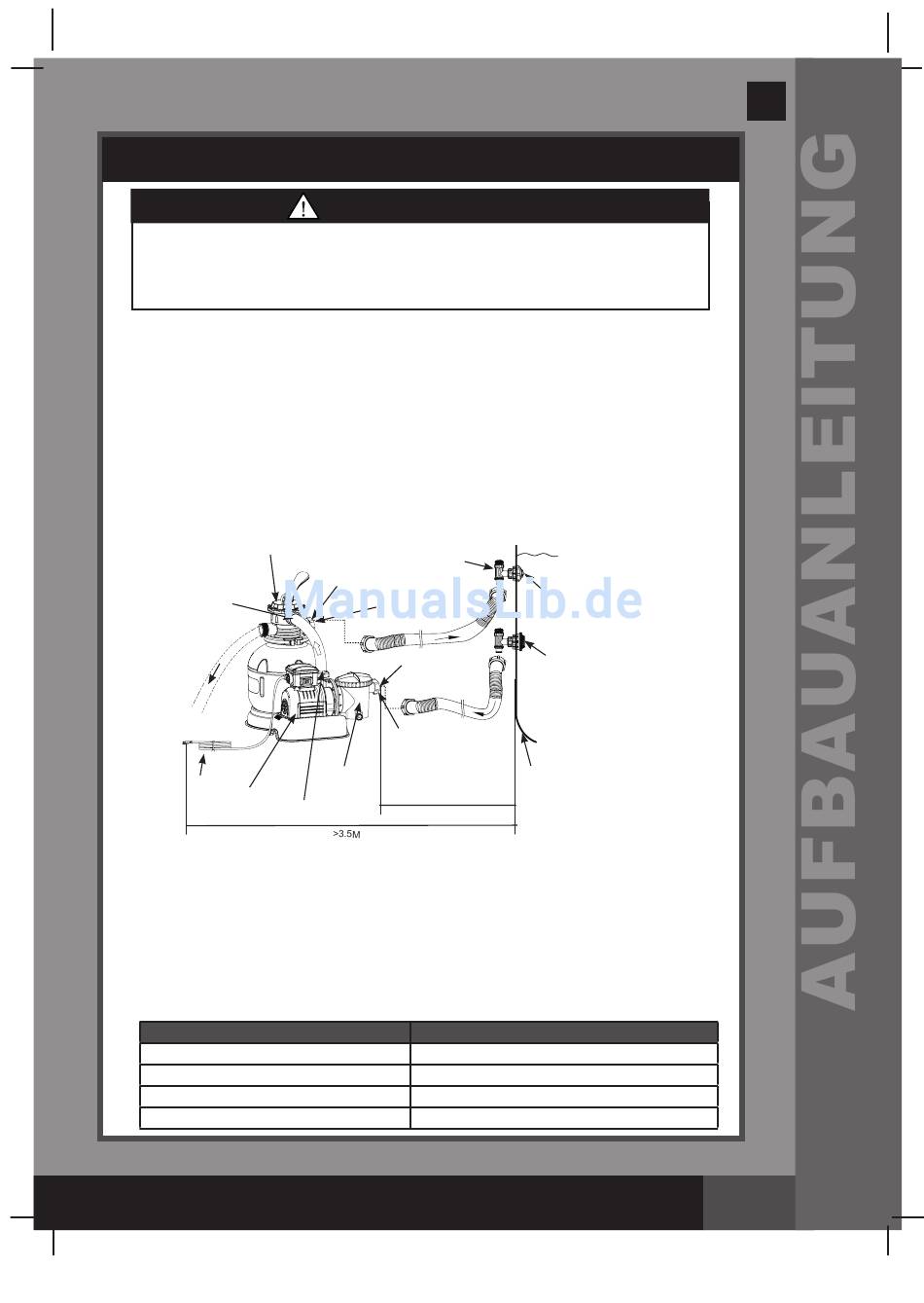

MONTAGE DES VERBINDUNGSSCHLAUCHES
• Produkt in mindestens 2 m Entfernung vom Pool aufstellen.
• Halten Sie den elektrischen Anschluss der Pumpe mehr als 3,5 m vom
Pool entfernt.
• Positionieren Sie dieses Produkt vom Pool entfernt um zu verhindern,
dass Kinder auf die Pumpe klettern, um in den Pool zu gelangen.
Das 6-Wege-Ventil hat 3 Schlauchverbindungsöffnungen.
1. Verbinden Sie ein Schlauchende (12) mit dem Vorfiltereinlauf und das andere
Ende des Schlauches mit dem unteren Absperrschieber, beim welchem innen
im Pool der Siebkorb angebracht ist. Versichern Sie sich, dass die
Schlauchschraubmuttern sicher befestigt sind.
2. Verbinden Sie den zweiten Schlauch (12) zwischen dem Wasserabfluss
des 6-Wege-Ventils und dem oberen Absperrschieber mit der Einlaufdüse.
Versichern Sie sich, dass die Schlauchschraubmuttern sicher befestigt sind.
3. Die dritte Schlauchverbindungsöffnung (Abwasserabfluss) auf dem
6-Wege-Ventil sollte mithilfe eines Schlauches oder eines Rohres (nicht
mitgeliefert) zu einem geeigneten Abwasserbecken geleitet werden.
Entfernen Sie die Abflussabdeckung bevor Sie den Abwasserschlauch bzw. das
Abwasserrohr anbringen.
4. Die Sandfilteranlage ist nun bereit den Pool zu filtern.
6-WEGE-VENTIL
WASSEREINLAUF
ABLASSEN
STROMZULEITUNG
MOTOR
Nach Angaben der internationalen Norm IEC 60364-7-702 müssen vom elektrischen
Gerät zu Schwimmbädern und anderen Becken Ausrüstungen folgende Distanzen
eingehalten werden.
• Die Filterpumpe muss mehr als 2m von den Pool Wänden entfernt positioniert
werden.
• Der Netzkabelstecker der Filterpumpe für die 220-240 Volt Stromquelle muss
mehr als 3,5 m von den Pool Wänden entfernt positioniert werden.
Kontaktieren Sie Ihre lokalen Behörden bezüglich der entsprechenden Standards
und Anforderungen zu der „Elektrischen Installation von Schwimmbädern und
Beckenausrüstungen". Die folgende Tabelle dient lediglich als Referenz.
Land/Region
International
Frankreich
Deutschland
Niederlande
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(128) MODEL SF20220R SAND FILTER PUMP GERMAN 7.5" X 10.3" PANTONE 295U 08/22/2012
WARNUNG
VENTILKOLBENMONTAGE
WASSERABFLUSS
L-FORM
DICHTUNG
WASSEREINLAUF
L-FORM
DICHTUNG
VORFILTER
MOTOR-WASSERABFLUSS
>2M
Deutsch
WASSERSPIEGEL
REGULIERBARE
POOL-EINLAUFMUNDSTÜCKE
SCHRAUB-FILTERVERBINDER
AUSKLEIDUNG
AUSSENWAND
(ABILDUNG NICHT MASSSTABGERECHT)
Standardnummer
IEC 60364-7-702
NF C 15-100-7-702
DIN VDE 0100-702
NEN 1010-702
128A
