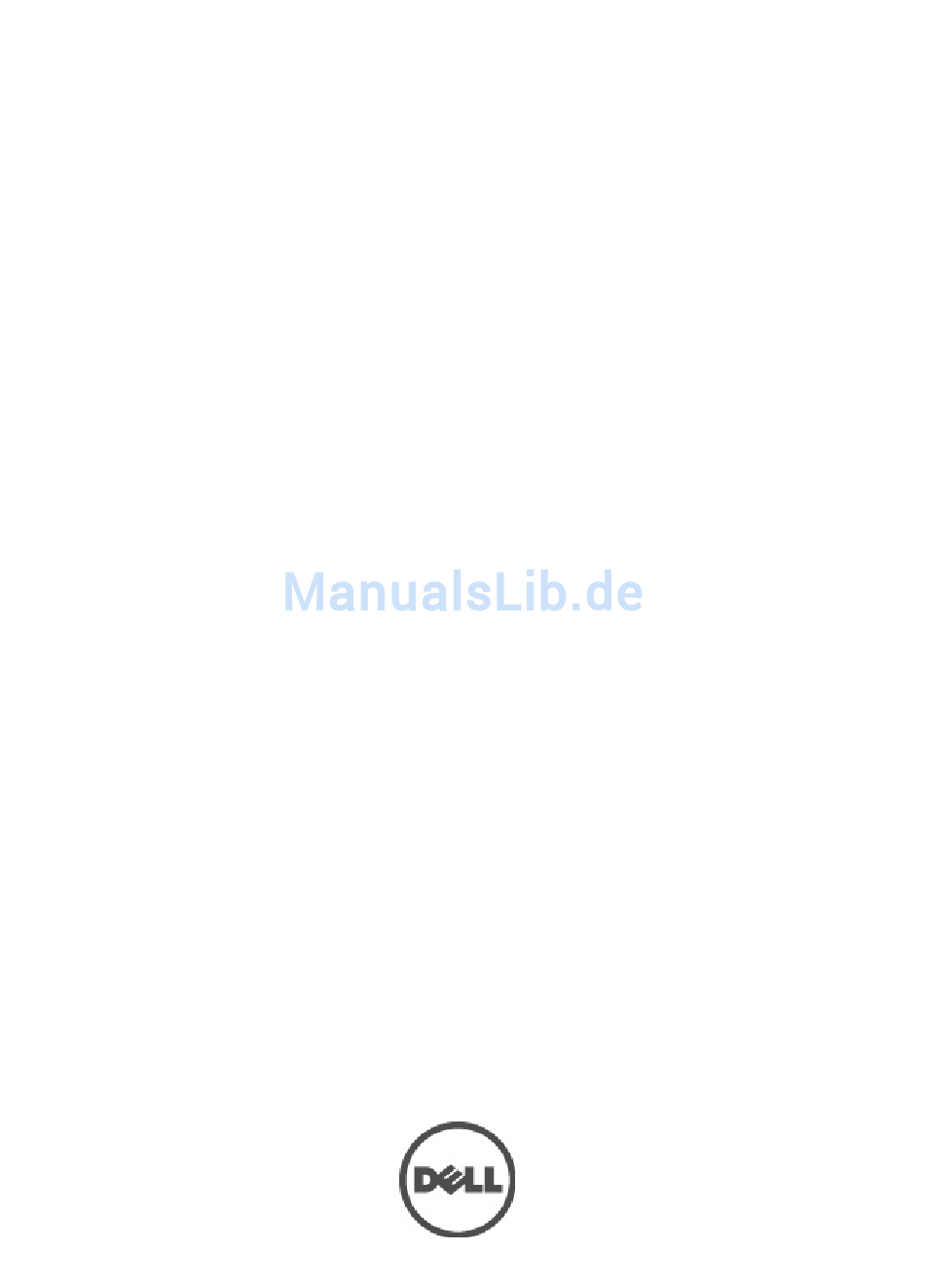

- Seite 1 Dell Latitude E6430 / E6430 ATG Benutzerhandbuch Vorschriftenmodell: P25G Vorschriftentyp: P25G001, P25G002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2012 Dell Inc. In diesem Text enthaltene Marken: Dell , das DELL Logo, Dell Precision , Precision ON... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................7 ..................7 Vor der Arbeit an Komponenten im Innern des Computers .............................8 Ausschalten des Computers ...................9 Nach der Arbeit an Komponenten im Innern des Computers Kapitel 2: Entfernen und Einbauen von Komponenten............11 ............................11 Empfohlene Werkzeuge ............................11... - Seite 4 ...............................26 Prozessor entfernen ............................26 Einbauen des Prozessors ..........................26 Entfernen der Bluetooth-Karte ..........................28 Einbauen der Bluetooth-Karte ..........................28 Entfernen der Knopfzellenbatterie ..........................28 Einsetzen der Knopfzellenbatterie ......................29 Entfernen des ExpressCard-Kartenträgers ......................29 Einbauen des ExpressCard-Kartenträgers ..........................30 Entfernen der Medienplatine ...........................31 Einbauen der Medienplatine ...........................31 Entfernen des Stromanschlusses ........................32 Installieren des Stromanschlusses...
- Seite 5 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts Kapitel 5: Diagnostics (Diagnose)....................75 ..75 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Kapitel 6: Problembehandlung für Ihren Computer..............77 .............................77 Gerätestatusanzeigen ..............................78 Akkustatusanzeigen Kapitel 7: Technische Daten.......................79 Kapitel 8: Kontaktaufnahme mit Dell ..................87...
-
Seite 7: Kapitel 1: Arbeiten Am Computer
Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Ausschalten Des Computers
Falls der Computer mit einer Dockingstation verbunden (angedockt) ist, etwa der optionalen Media-Base oder dem Slice-Akku, trennen Sie die Verbindung. VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. Trennen Sie alle Netzwerkkabel vom Computer. Trennen Sie den Computer sowie alle daran angeschlossenen Geräte vom Stromnetz. -
Seite 9: Nach Der Arbeit An Komponenten Im Innern Des Computers
VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator, Slice-Akku oder Media-Base, und setzen Sie alle Karten ein, etwa eine ExpressCard. -
Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen des ATG-Griffs Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 12: Entfernen Der Atg-Anschlussabdeckungen
Entfernen der ATG-Anschlussabdeckungen Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen Sie die Schrauben an der rechten ATG-Anschlussabdeckung. Entfernen Sie die rechte ATG-Anschlussabdeckung. Wiederholen Sie die Schritte 1 und 2, um die linke ATG-Anschlussabdeckung zu entfernen. Installieren der ATG-Anschlussabdeckungen Bringen Sie die ATG-Anschlussabdeckungen an und ziehen Sie die Schrauben fest, mit denen sie am Computer befestigt sind. -
Seite 13: Einsetzen Der Secure Digital (Sd)-Karte
Ziehen Sie die SD-Karte aus dem Computer heraus. Einsetzen der Secure Digital (SD)-Karte Schieben Sie die SD-Karte in den Steckplatz, bis sie hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen der ExpressCard Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 14: Einsetzen Der Expresscard
Einsetzen der ExpressCard Schieben Sie die ExpressCard in den Steckplatz, bis sie hörbar einrastet. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen des Akkus Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entriegeln Sie die Verriegelungen, um den Akku zu lösen, und entfernen Sie den Akku aus dem Computer. -
Seite 15: Einsetzen Der Sim-Karte (Subscriber Identity Module)
Einsetzen der SIM-Karte (Subscriber Identity Module) Schieben Sie die SIM-Karte in den entsprechenden Steckplatz. Bauen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Abdeckung an der Unterseite Vor der Arbeit an Komponenten im Innern des Computers . -
Seite 16: Einbauen Der Abdeckung An Der Unterseite
Einbauen der Abdeckung an der Unterseite Setzen Sie die Abdeckung an der Unterseite passend zu den Schraublöchern auf den Computer. Ziehen Sie die Schrauben fest, um die Abdeckung an der Unterseite am Computer zu befestigen. Bauen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 17: Einbauen Des Tastaturrahmens
Einbauen des Tastaturrahmens Richten Sie den Tastaturrahmen an seinem Fach aus. Drücken Sie die Seiten des Tastaturrahmens nach unten, bis er einrastet. Bauen Sie den Akku ein. Nach der Arbeit an Komponenten im Inneren des Computers. Folgen Sie den Anweisungen unter Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . - Seite 18 Trennen Sie das Tastaturkabel von der Systemplatine. Entfernen Sie die Tastatur aus dem Computer. Ziehen Sie das Klebeband zurück, mit dem der Tastaturanschluss befestigt ist. Entfernen Sie das Tastaturkabel von der Tastatur.
-
Seite 19: Einbauen Der Tastatur
Einbauen der Tastatur Schließen Sie das Tastaturkabel an und befestigen Sie es mit Klebeband an der Tastatur. Schließen Sie das Tastaturkabel an die Systemplatine an. Schieben Sie die Tastatur in ihr Fach und stellen Sie sicher, dass sie einrastet. Ziehen Sie die Schrauben fest, mit denen die Tastatur an der Handballenstütze befestigt ist. Drehen Sie den Computer um und ziehen Sie die Schrauben fest, mit denen die Tastatur befestigt wird. -
Seite 20: Einbauen Des Festplattenlaufwerks
Entfernen Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk. Entfernen Sie die Festplattenisolierung vom Festplattenlaufwerk. Einbauen des Festplattenlaufwerks Bringen Sie die Festplattenisolierung am Festplattenlaufwerk an. Befestigen Sie die Festplattenlaufwerkhalterung am Festplattenlaufwerk. Ziehen Sie die Schrauben fest, um die Festplattenlaufwerkhalterung am Festplattenlaufwerk zu befestigen. Schieben Sie das Festplattenlaufwerk in den Computer. - Seite 21 Drücken Sie auf die Verriegelung des optischen Laufwerks, um das optische Laufwerk vom Computer zu lösen. Ziehen Sie das optische Laufwerk aus dem Computer heraus. Entfernen Sie die Schraube, mit der die Verriegelung des optischen Laufwerks an der Baugruppe des optischen Laufwerks befestigt ist.
-
Seite 22: Einbauen Des Optischen Laufwerks
Entfernen Sie die Halterung der Laufwerksverriegelung vom optischen Laufwerk. Entfernen Sie die Blende des optischen Laufwerks vom optischen Laufwerk. Einbauen des optischen Laufwerks Befestigen Sie die Blende des optischen Laufwerks am optischen Laufwerk. Installieren Sie die Halterung der Laufwerksverriegelung am optischen Laufwerk. Ziehen Sie die Schrauben fest, um die Halterung der Laufwerksverriegelung an der Baugruppe des optischen Laufwerks zu befestigen. -
Seite 23: Entfernen Des Speichers
Entfernen des Speichers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung Hebeln Sie die Halteklammern vom Speichermodul ab, bis es herausspringt. Entfernen Sie das Speichermodul aus seinem Anschluss auf der Systemplatine. Wiederholen Sie die Schritte 2 und 3, um das zweite Speichermodul zu entfernen. -
Seite 24: Einbauen Der Wlan-Karte
Entfernen Sie die Schraube, mit der die WLAN-Karte am Computer befestigt ist. Entfernen Sie die WLAN-Karte aus ihrem Steckplatz auf der Systemplatine. Einbauen der WLAN-Karte Setzen Sie die WLAN-Karte in einem 45-Grad-Winkel in ihren Steckplatz. Schließen Sie die Antennenkabel an ihren entsprechend gekennzeichneten Anschlüssen auf der WLAN-Karte an. Ziehen Sie die Schraube fest, um die WLAN-Karte am Computer zu befestigen. -
Seite 25: Einbauen Des Kühlkörpers
a) Akku b) Hintere Bodenabdeckung Ziehen Sie das Kabel des Kühlkörpers ab. Entfernen Sie die Schrauben, mit denen der Kühlkörper an der Systemplatine befestigt ist. Nehmen Sie den Kühlkörper aus dem Computer. Einbauen des Kühlkörpers Schieben Sie den Kühlkörper in seine ursprüngliche Position auf der Systemplatine. Ziehen Sie die Schrauben fest, mit denen der Kühlkörper an der Systemplatine befestigt wird. -
Seite 26: Prozessor Entfernen
Prozessor entfernen Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung c) Kühlkörper Drehen Sie die Verriegelungsnocken des Prozessors entgegen dem Uhrzeigersinn. Entfernen Sie den Prozessor vom Computer. Einbauen des Prozessors Richten Sie die Kerben am Prozessor und am Sockel aneinander aus und setzen Sie den Prozessor in den Sockel ein. - Seite 27 b) Festplattenlaufwerk c) Hintere Bodenabdeckung Entfernen Sie die Schraube, mit der die Bluetooth-Karte am Computer befestigt ist. Heben Sie die Karte entlang der Unterkante an und entfernen Sie sie aus dem Gehäuse. Ziehen Sie das Bluetooth-Kabel von der Systemplatine ab und entfernen Sie die Karte aus dem Computer. Ziehen Sie das Kabel von der Bluetooth-Karte ab.
-
Seite 28: Einbauen Der Bluetooth-Karte
Einbauen der Bluetooth-Karte Schließen Sie das Bluetooth-Kabel an der Bluetooth-Karte an. Setzen Sie die Bluetooth-Karte in ihren Steckplatz ein. Vergewissern Sie sich, dass sie in ihrem Steckplatz gesichert ist, indem Sie die Schraube festziehen. Einbau: a) Hintere Bodenabdeckung b) Festplattenlaufwerk c) Akku Nach der Arbeit an Komponenten im Inneren des Computers . -
Seite 29: Entfernen Des Expresscard-Kartenträgers
b) Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen des ExpressCard-Kartenträgers Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Bluetooth-Karte e) Tastaturrahmen... -
Seite 30: Entfernen Der Medienplatine
f) Festplattenlaufwerk g) Hintere Bodenabdeckung h) Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Medienplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen: a) Akku b) Hintere Bodenabdeckung... -
Seite 31: Einbauen Der Medienplatine
Einbauen der Medienplatine Setzen Sie die Medienplatine in ihr Fach ein. Ziehen Sie die Schrauben fest, mit denen die Medienplatine befestigt wird. Schließen Sie das Kabel der Medienplatine an der Systemplatine an. Einbau: a) Handballenstütze b) Bildschirmbaugruppe c) Tastatur d) Tastaturrahmen e) Bluetooth-Karte f) Festplattenlaufwerk g) Hintere Bodenabdeckung... -
Seite 32: Installieren Des Stromanschlusses
Entfernen Sie die Halterung des Stromanschlusses vom Computer. Entfernen Sie das Stromkabel vom Computer. Installieren des Stromanschlusses Schließen Sie das Stromkabel an den Computer an. Installieren Sie die Halterung des Stromanschlusses an ihrer Einbauposition im Computer. Ziehen Sie die Schraube fest, mit der die Halterung des Stromanschlusses am Computer befestigt wird. Schließen Sie das Stromversorgungskabel an die Systemplatine an. -
Seite 33: Entfernen Der Stromversorgungs-Led-Platine
Entfernen der Stromversorgungs-LED-Platine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Bluetooth-Modul e) Tastaturrahmen f) Tastatur g) Bildschirmbaugruppe h) Bildschirmblende Bildschirm Ziehen Sie das Kabel der Stromversorgungs-LED-Platine ab. Entfernen Sie die Schraube, mit der die Stromversorgungs-LED-Platine an der Bildschirmbaugruppe befestigt ist. -
Seite 34: Installieren Der Stromversorgungs-Led-Platine
Installieren der Stromversorgungs-LED-Platine Setzen Sie die Stromversorgungs-LED-Platine in ihr Fach in der Bildschirmbaugruppe ein. Ziehen Sie die Schraube fest, mit der die LED-Platine an der Bildschirmbaugruppe befestigt wird. Verbinden Sie das Kabel der Stromversorgungs-LED-Platine mit der Bildschirmbaugruppe Einbau: a) Bildschirm b) Bildschirmblende c) Bildschirmbaugruppe d) Tastatur... -
Seite 35: Einbauen Der Modemkarte
Entfernen des Modemanschlusses Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Bluetooth-Karte e) Tastaturrahmen f) Tastatur g) Bildschirmbaugruppe h) Handballenstütze Medienplatine (nur in E6430/E6430 ATG enthalten) - Seite 36 ExpressCard-Träger k) Systemplatine Ziehen Sie das Kabel der Modemkarte von der Modemkarte ab. Trennen Sie das Modemkabel vom Kabelführungskanal. Entfernen Sie die Schraube, mit der die Halterung des Modemanschlusses am Computer befestigt ist. Entfernen Sie die Halterung des Modemanschlusses vom Computer. Entfernen Sie den Modemanschluss vom Computer.
-
Seite 37: Einbauen Des Modemanschlusses
Ziehen Sie die Schraube fest, mit der die Halterung des Modemanschlusses befestigt wird. Verlegen Sie das Modemanschlusskabel. Schließen Sie das Modemanschlusskabel an der Modemkarte an. Einbau: a) Systemplatine b) ExpressCard-Träger c) Medienplatine (nur in E6430/E6430 ATG enthalten) d) Handballenstütze e) Bildschirmbaugruppe f) Tastatur g) Tastaturrahmen h) Bluetooth-Karte... -
Seite 38: Installieren Der Eingabe/Ausgabe (E/A)-Platine
Setzen Sie die E/A-Platine in ihr Fach ein. Ziehen Sie die Schrauben fest, mit denen die E/A-Platine befestigt wird. Einbau: a) Systemplatine b) ExpressCard-Träger c) Medienplatine (nur in E6430/E6430 ATG enthalten) d) Handballenstütze e) Bildschirmbaugruppe f) Tastatur g) Tastaturrahmen h) Bluetooth-Karte... -
Seite 39: Installieren Der Festplatten-Trägerplatte
c) Festplattenlaufwerk d) Bluetooth-Karte e) Tastaturrahmen f) Tastatur g) Bildschirmbaugruppe h) Handballenstütze Medienplatine ExpressCard-Träger k) Systemplatine Entfernen Sie die Schrauben, mit denen die Festplatten-Trägerplatte am Computer befestigt ist. Heben Sie die Festplatten-Trägerplatte aus dem Computer heraus. Installieren der Festplatten-Trägerplatte Setzen Sie die Festplatten-Trägerplatte in ihr Fach ein. Ziehen Sie die Schrauben fest, mit denen die Festplatten-Trägerplatte am Computer befestigt werden. -
Seite 40: Entfernen Der Handballenstütze
Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Handballenstütze Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers . Entfernen: a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Bluetooth-Karte e) Tastaturrahmen f) Tastatur... -
Seite 41: Einbauen Der Handballenstütze
Ziehen Sie das Kabel der SD-Karte von der Systemplatine ab. Heben Sie die Handballenstütze an und entfernen Sie sie vom Computer. Einbauen der Handballenstütze Bringen Sie die Handballenstützen-Baugruppe in ihre ursprüngliche Position im Computer und lassen Sie sie einrasten. Schließen Sie die folgenden Kabel an: a) SD-Karte b) Touchpad c) LED... -
Seite 42: Entfernen Der Systemplatine
f) Akku Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Systemplatine Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Optisches Laufwerk e) Bluetooth-Karte... - Seite 43 Entfernen Sie die LVDS-Kabelhalterung vom Computer. Ziehen Sie das LVDS-Kabel von der Rückseite der Systemplatine am. Ziehen Sie das Lautsprecherkabel von der Systemplatinenbasis ab. Drehen Sie das System um und ziehen Sie das Medienplatinenkabel von der Systemplatine ab.
- Seite 44 10. Entfernen Sie die Schrauben, mit denen die Systemplatine am Computer befestigt ist. 11. Heben Sie den linken Rand der Systemplatinenbaugruppe vorsichtig bis zu einem 45-Grad-Winkel an und lösen Sie die Systemplatine aus den Anschlüssen auf der rechten Seite. 12. Lösen Sie die Systemplatine aus dem Anschluss auf der Rückseite und entfernen Sie die Systemplatine aus dem System.
-
Seite 45: Einbauen Der Systemplatine
Einbauen der Systemplatine Platzieren Sie die Systemplatine auf dem Gehäuse. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Schließen Sie das Kabel der Medienplatine an. Drehen Sie den Computer um und verbinden Sie die folgenden Kabel mit der Systemplatine: a) Lautsprecher b) Knopfzellenbatterie c) LVDS... - Seite 46 Ziehen Sie die Haltelasche nach oben, um das LVDS-Kabel vom Computer abzuziehen. Ziehen Sie das Kamerakabel von der Kamera ab. Entfernen Sie das LVDS-Kabel und das Kamerakabel aus dem Kabelführungskanal. Lösen Sie alle Antennen, die mit Wireless-Lösungen verbunden sind.
- Seite 47 Ziehen Sie alle Antennen aus dem Kabelführungskanal. 10. Entfernen Sie die Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist. 11. Entfernen Sie die Bildschirmbaugruppe vom Computer.
-
Seite 48: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Schließen Sie die Bildschirmbaugruppe am Computer an. Drehen Sie den Computer um und ziehen Sie die Schrauben fest, mit denen die Bildschirmbaugruppe befestigt wird. Ziehen Sie die Antennen durch den Führungskanal. Schließen Sie die Antennen am Computer an. Ziehen Sie das LVDS-Kabel und das Kamerakabel durch den Führungskanal. -
Seite 49: Einbauen Der Bildschirmblende
Einbauen der Bildschirmblende Bringen Sie die Blende an der Bildschirmbaugruppe an. Drücken Sie die Bildschirmblende von der Oberseite beginnend nach unten und arbeiten Sie sich entlang der gesamten Blende vor, bis diese in die Bildschirmbaugruppe einrastet. Drücken Sie auf die linken und rechten Kanten der Bildschirmblende. Bauen Sie den Akku ein. -
Seite 50: Einbauen Des Bildschirms
Ziehen Sie das Klebeband vom LVDS-Kabelanschluss ab und trennen Sie das LVDS-Kabel vom Bildschirm. Entfernen Sie den Bildschirm von der Bildschirmbaugruppe. Einbauen des Bildschirms Schließen Sie das LVDS-Kabel an und bringen Sie das Klebeband am LVDS-Kabelanschluss an. Drehen Sie den Bildschirm um und platzieren Sie ihn in der Bildschirmbaugruppe. Ziehen Sie die Schrauben fest, um den Bildschirm an der Bildschirmbaugruppe zu befestigen. -
Seite 51: Einbauen Der Bildschirmscharnierabdeckung
a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Bluetooth-Karte e) Tastaturrahmen f) Tastatur g) Bildschirmbaugruppe Schwenken Sie das linke und rechte Scharnier nach oben in eine vertikale Stellung. Hebeln Sie den Rand der Scharnierabdeckung leicht vom Scharnier ab und entfernen Sie die Scharnierabdeckungen von der Bildschirmbaugruppe. -
Seite 52: Entfernen Der Bildschirmscharniere
Entfernen der Bildschirmscharniere Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Entfernen: a) Akku b) Hintere Bodenabdeckung c) Festplattenlaufwerk d) Bluetooth-Karte e) Tastaturrahmen f) Tastatur g) Bildschirmbaugruppe h) Bildschirmblende Bildschirm Entfernen Sie die Schrauben, mit denen die Bildschirmscharnierplatten an der Bildschirmbaugruppe befestigt sind. Entfernen Sie die Bildschirmscharnierplatten. -
Seite 53: Einbauen Der Bildschirmsscharniere
Einbauen der Bildschirmsscharniere Platzieren Sie beide Bildschirmscharniere auf dem Bildschirm. Ziehen Sie die Schrauben fest, mit denen die Bildschirmscharniere an der Bildschirmbaugruppe befestigt werden. Platzieren Sie die Bildschirmscharnierplatten auf den Scharnieren. Ziehen Sie die Schrauben fest, mit denen die Bildschirmscharnierplatten an der Bildschirmbaugruppe befestigt werden. -
Seite 54: Einbauen Der Kamera
Entfernen Sie die Schraube, mit der die Kamera an der Bildschirmbaugruppe befestigt ist. Entfernen Sie die Kamera von der Displaybaugruppe. Einbauen der Kamera Installieren Sie die Kamera in ihrem Steckplatz am Bildschirm. Ziehen Sie die Schraube fest, mit der die Kamera an der Bildschirmbaugruppe befestigt ist. Verbinden Sie das LVDS-Kabel und das Kamerakabel mit der Kamera. -
Seite 55: Installieren Des Lvds-Kabels Und Des Kamerakabels
Bildschirmscharniere Ziehen Sie das LVDS-Kabel und das Kamerakabel von der Kamera ab. Ziehen Sie die Klebebänder zurück, mit denen das LVDS-Kabel und das Kamerakabel an der Bildschirmbaugruppe befestigt sind. Entfernen Sie das das LVDS-Kabel und das Kamerakabel von der Bildschirmbaugruppe. Installieren des LVDS-Kabels und des Kamerakabels Verlegen Sie das LVDS-Kabel und das Kamerakabel auf der Bildschirmbaugruppe. -
Seite 56: Entfernen Der Lautsprecher
Festplattenlaufwerk d) Tastaturrahmen e) Tastatur f) Bildschirmbaugruppe g) Handballenstütze h) Medienplatine (nur in E6430/E6430 ATG enthalten) ExpressCard-Träger Bluetooth-Karte k) Systemplatine Entfernen Sie die Schrauben, mit denen die Lautsprecher am Computer befestigt sind. Entfernen Sie das Lautsprecherkabel aus der Kabelführung. -
Seite 57: Einbauen Der Lautsprecher
Bringen Sie die Lautsprecher in ihrer ursprünglichen Position an und schließen Sie die Lautsprecherkabel an. Ziehen Sie die Schrauben fest, um die Lautsprecher zu befestigen. Einbau: a) Systemplatine b) Bluetooth-Karte c) ExpressCard-Träger d) Medienplatine (nur in E6430/E6430 ATG enthalten) e) Handballenstütze f) Bildschirmbaugruppe g) Tastatur h) Tastaturrahmen Festplattenlaufwerk... -
Seite 59: Kapitel 3: Informationen Zum Docking-Port
Informationen zum Docking-Port Der Docking-Port wird zum Anschluss des Laptops an einer Docking-Station verwendet (optional). 1. Docking-Port... -
Seite 61: Kapitel 4: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 62: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 63 Option Beschreibung • Legacy (Standardeinstellung) • UEFI Datum/Uhrzeit Ermöglicht Ihnen das Einstellen von Datum und Uhrzeit. Tabelle 3. System Configuration (Systemkonfiguration) Option Beschreibung Integrierter NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers. Die Optionen sind: • Deaktiviert • Aktiviert • Enabled with PXE (Aktiviert mit PXE) (Standardeinstellung) Parallel Port (Parallele Schnittstelle) Ermöglicht Ihnen festzulegen und einzustellen,...
- Seite 64 Option Beschreibung ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. Laufwerke Ermöglicht die Konfiguration der integrierten SATA-Laufwerke. Die Optionen sind: • SATA-0 • SATA-1 • SATA-4 • SATA-5 Standardeinstellung: Alle Laufwerke sind aktiviert. SMART Reporting (Intelligente Berichte) Dieses Feld steuert, ob Festplattenlaufwerkfehler für integrierte Laufwerke während des Systemstarts gemeldet werden.
- Seite 65 Option Beschreibung Stealth Mode Control (Steuerung für den Modus Unsichtbarkeit) Erlaubt Ihnen die Aktivierung eines Modus, in dem alle Schall- und Lichtemissionen unterdrückt werden. Standardmäßig ist diese Option deaktiviert. • Enable Stealth Mode (Modus Unsichtbarkeit aktivieren) Miscellaneous Devices (Verschiedene Geräte) Erlaubt Ihnen die Aktivierung oder Deaktivierung der verschiedenen Onboard- Geräte.
- Seite 66 Option Beschreibung ANMERKUNG: Vor dem Einrichten des System- und Festplattenkennworts müssen Sie das Administratorkennwort festlegen. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. ANMERKUNG: Durch Löschen des Administratorkennworts werden auch das Systemkennwort und das Festplattenkennwort automatisch gelöscht. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. Standardeinstellung: Not set (Nicht eingestellt) System Password Ermöglicht das Einrichten, Ändern oder Löschen des System-Kennworts.
- Seite 67 Option Beschreibung ANMERKUNG: Mit den Optionen "Activate" (Aktivieren) und "Disable" (Nicht verfügbar machen) wird die Funktion dauerhaft aktiviert oder nicht verfügbar gemacht. Dann sind keine weiteren Änderungen zulässig CPU XD support (CPU XD- Ermöglicht das Aktivieren des Execute Disable-Modus für den Prozessor. Unterstützung) Standardeinstellung: CPU XD-Unterstützung aktivieren OROM Keyboard Access (OROM-...
- Seite 68 Option Beschreibung Standardeinstellung: Enabled (Aktiviert) Tabelle 7. Power Management (Energieverwaltung) Option Beschreibung Funktionsweise des Netzteils Ermöglicht dem Computer, sich einzuschalten, sobald er mit dem Stromnetz verbunden wird. Die Option ist deaktiviert. • Wake on AC (Einschalten bei Netzstromanbindung) Auto On Time (Uhrzeit für Ermöglicht das Festlegen einer Uhrzeit zum automatischen Einschalten des automatisches Einschalten) Computers.
- Seite 69 Option Beschreibung • Auto Charge (Automatischer Ladevorgang) (Standardeinstellung) • Custom Charge (Benutzerdefinierter Ladevorgang) — hierbei können Sie eine Prozentzahl festlegen, bis zu welcher der Akku geladen werden muss. Battery Slice Configuration Ermöglicht Einstellungen zum Ladevorgang des Akku. Die Optionen sind: (Slice-Batterie-Konfiguration) •...
- Seite 70 Tabelle 9. Unterstützung der Virtualisierung Option Beschreibung Virtualization (Virtualisierung) Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. • Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) - Standardeinstellung. VT for Direct I/O (VT für direkte Aktiviert oder deaktiviert die Nutzung der von Intel VT for Direct I/O bereitgestellten E/A) zusätzlichen Hardware-Funktionen durch den VMM (Virtual Machine Monitor).
-
Seite 71: Aktualisieren Des Bios
Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website support.dell.com/support/downloads auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Bei Desktop-PCs befindet sich das Etikett mit der Service-Tag-Nummer auf der Vorderseite des Computers. -
Seite 72: Zuweisen Eines System- Und Setup-Kennworts
Zuweisen eines System- und Setup-Kennworts Sie können nur dann ein neues System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) zuweisen oder ein vorhandenes System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) ändern, wenn die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, kann das Systemkennwort nicht geändert werden. - Seite 73 Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die <Eingabetaste>...
-
Seite 75: Kapitel 5: Diagnostics (Diagnose)
Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden. -
Seite 77: Kapitel 6: Problembehandlung Für Ihren Computer
Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Gerätestatusanzeigen Tabelle 13. Gerätestatusanzeigen Leuchtet, wenn Sie den Computer einschalten, und blinkt, wenn sich der Computer im Energieverwaltungsmodus befindet. Leuchtet, wenn der Computer Daten liest oder schreibt. Leuchtet kontinuierlich auf oder blinkt, um den Ladezustand des Akkus anzuzeigen. -
Seite 78: Akkustatusanzeigen
Wenn der Computer über eine Steckdose an das Stromnetz angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter, der nicht von gelb und weiß Dell stammt, angeschlossen. blinkend Abwechselnd Vorübergehender Akkufehler bei angeschlossenem Netzadapter. -
Seite 79: Kapitel 7: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen zur Konfiguration Ihres Computers erhalten Sie, indem Sie auf Start → Hilfe und Support klicken und die Option zum Anzeigen von Informationen über Ihren Computer auswählen. - Seite 80 Tabelle 18. Audio Funktion Technische Daten Vierkanal-High-Definition-Audio Controller IDT92HD93 Stereo-Konvertierung 24 Bit (Analog-zu-Digital und Digital-zu-Analog) Schnittstelle: Intern High-Definition-Audio Extern Anschluss für Mikrofon/Stereokopfhörer/externe Lautsprecher Lautsprecher Zwei Interner Verstärker 1 W (Effektivwert) je Kanal Lautstärkeregler Tastaturfunktionstasten, Programmmenüs Tabelle 19. Video Funktion Technische Daten auf Systemplatine integriert Controller •...
- Seite 81 • HD+ (1600 x 900) • FHD (1920 x 1080) Größe Latitude E6430 14,0 Zoll Latitude E6530 15,6 Zoll Latitude E6430 ATG 14,0 Zoll Abmessungen: Latitude E6430: Höhe 192,50 mm (7,57 Zoll) Breite 324,00 mm (12,75 Zoll) Diagonale 355,60 mm (14,00 Zoll)
- Seite 82 357.30 mm x 246.50 mm Maximale Auflösung 1366 x 768 Pixel Maximale Helligkeit 730 cd/qm Betriebswinkel 0° (geschlossen) bis 180° Bildwiederholfrequenz 60 Hz Mindestbetrachtungswinkel: Latitude E6430 / Latitude E6530: Horizontal +/- 40° Vertikal +10°/-30° Latitude E6430 ATG: Horizontal +/- 50° Vertikal +/- 40°...
- Seite 83 Tabelle 25. Touchpad Funktion Technische Daten Aktiver Bereich: X-Achse 80,00 mm Y-Achse 45,00 mm Tabelle 26. Akku Funktion Technische Daten • Lithiumionenakku mit vier Zellen (40 Wh) und Schnellaufladung (nur in ausgewählten Ländern) • Lithiumionenakku mit sechs Zellen (60 Wh) und Schnellaufladung •...
- Seite 84 -40 °C bis 70 °C (–40 °F bis 158 °F) Tabelle 28. Abmessungen und Gewichte Funktion Latitude E6430 Latitude E6530 Latitude E6430 ATG Höhe 26,90 mm bis 32,40 mm (1,06 Zoll 28,40 mm bis 34,20 mm (1,11 Zoll 29,50 mm bis 37,70 mm (1,16 Zoll...
- Seite 85 Funktion Technische Daten –15,24 m bis 3048 m (–50 Fuß bis 10.000 Fuß) Betrieb Nicht in Betrieb –15,24 m bis 10.668 m (–50 Fuß bis 35.000 Fuß) Luftverschmutzungsklasse G1 gemäß ISA-S71.04-1985...
-
Seite 87: Kapitel 8: Kontaktaufnahme Mit Dell
Kontaktaufnahme mit Dell So erreichen Sie den Verkauf, den technischen Support und den Kundendienst von Dell: 1. Besuchen Sie support.dell.com. 2. Wählen Sie das Land bzw. die Region im Listenmenü Choose A Country/Region (Land oder Region auswählen) am unteren Seitenrand aus.
