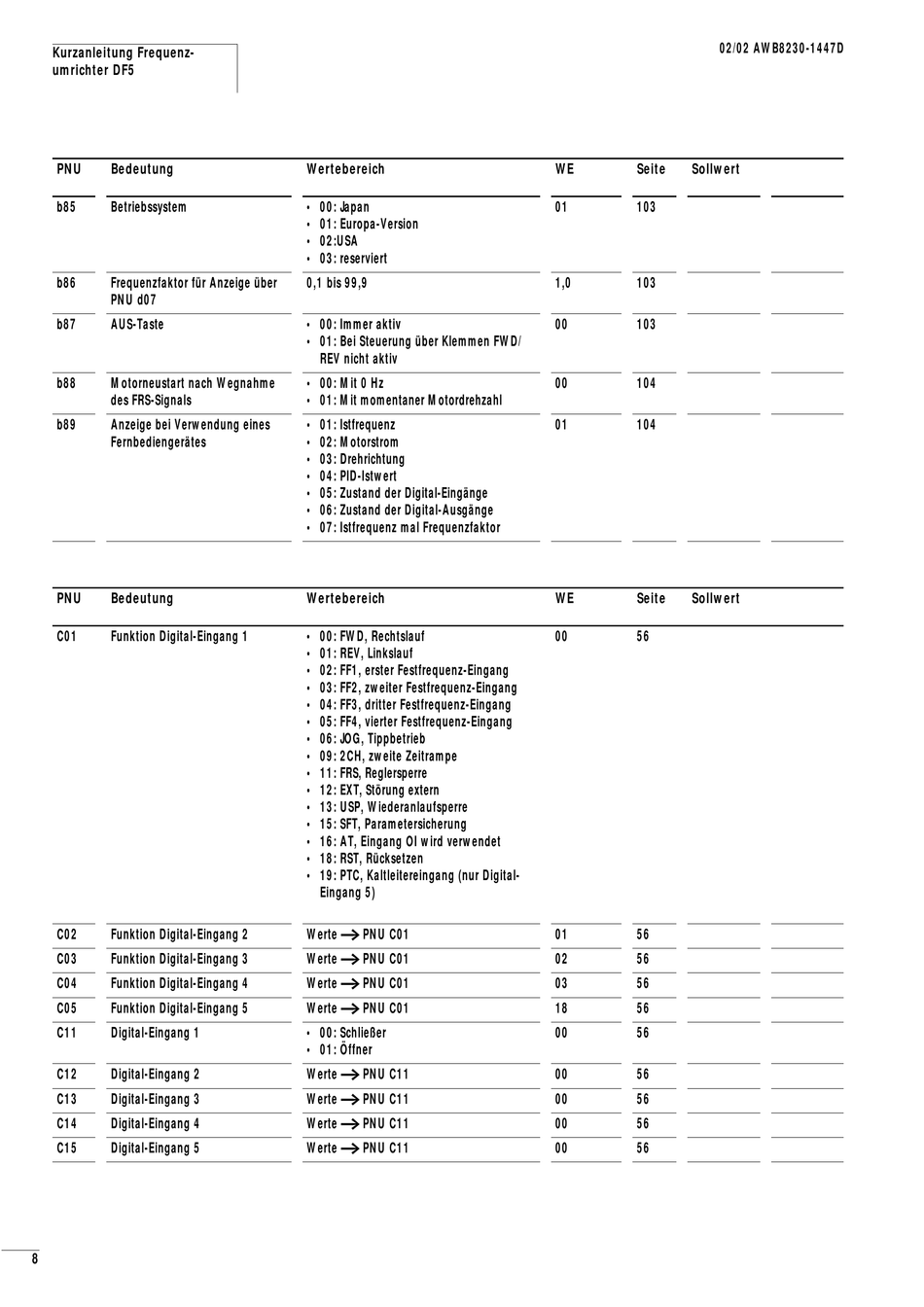

Kurzanleitung Frequenz-
umrichter DF5
PNU
Bedeutung
b85
Betriebssystem
b86
Frequenzfaktor für Anzeige über
PNU d07
b87
AUS-Taste
b88
Motorneustart nach Wegnahme
des FRS-Signals
b89
Anzeige bei Verwendung eines
Fernbediengerätes
PNU
Bedeutung
C01
Funktion Digital-Eingang 1
C02
Funktion Digital-Eingang 2
C03
Funktion Digital-Eingang 3
C04
Funktion Digital-Eingang 4
C05
Funktion Digital-Eingang 5
C11
Digital-Eingang 1
C12
Digital-Eingang 2
C13
Digital-Eingang 3
C14
Digital-Eingang 4
C15
Digital-Eingang 5
8
Wertebereich
• 00: Japan
• 01: Europa-Version
• 02:USA
• 03: reserviert
0,1 bis 99,9
• 00: Immer aktiv
• 01: Bei Steuerung über Klemmen FWD/
REV nicht aktiv
• 00: Mit 0 Hz
• 01: Mit momentaner Motordrehzahl
• 01: Istfrequenz
• 02: Motorstrom
• 03: Drehrichtung
• 04: PID-Istwert
• 05: Zustand der Digital-Eingänge
• 06: Zustand der Digital-Ausgänge
• 07: Istfrequenz mal Frequenzfaktor
Wertebereich
• 00: FWD, Rechtslauf
• 01: REV, Linkslauf
• 02: FF1, erster Festfrequenz-Eingang
• 03: FF2, zweiter Festfrequenz-Eingang
• 04: FF3, dritter Festfrequenz-Eingang
• 05: FF4, vierter Festfrequenz-Eingang
• 06: JOG, Tippbetrieb
• 09: 2CH, zweite Zeitrampe
• 11: FRS, Reglersperre
• 12: EXT, Störung extern
• 13: USP, Wiederanlaufsperre
• 15: SFT, Parametersicherung
• 16: AT, Eingang OI wird verwendet
• 18: RST, Rücksetzen
• 19: PTC, Kaltleitereingang (nur Digital-
Eingang 5)
Werte a PNU C01
Werte a PNU C01
Werte a PNU C01
Werte a PNU C01
• 00: Schließer
• 01: Öffner
Werte a PNU C11
Werte a PNU C11
Werte a PNU C11
Werte a PNU C11
02/02 AWB8230-1447D
WE
Seite
Sollwert
01
103
1,0
103
00
103
00
104
01
104
WE
Seite
Sollwert
00
56
01
56
02
56
03
56
18
56
00
56
00
56
00
56
00
56
00
56
